Montaż tłoków, korbowodów oraz podłączenie instalacji elektrycznej w ciągniku Ursus C-360 to zadanie, które wymaga podstawowej wiedzy technicznej oraz staranności. Właściwe podłączenie systemu elektrycznego jest kluczowe dla prawidłowego funkcjonowania ciągnika, a także dla bezpieczeństwa użytkownika. Ważne jest, aby przed rozpoczęciem prac zapoznać się z wymaganymi narzędziami i materiałami oraz przestrzegać zasad bezpieczeństwa.

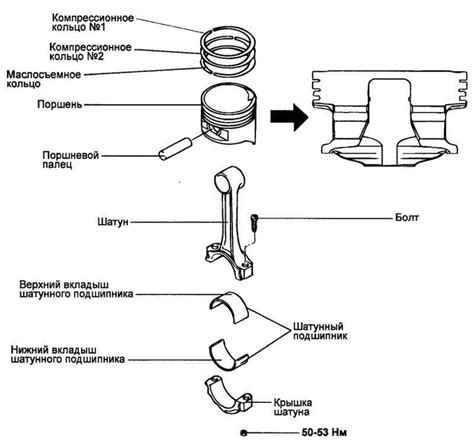

Montaż tłoków i korbowodów
Problemy z montażem tłoków i korbowodów w silniku C-360 są częste, zwłaszcza gdy brakuje wyraźnych oznaczeń. Tłoki, nawet te, które mają kilkanaście lat, mogą być w doskonałym stanie, ale ich montaż wymaga uwagi.
Kierunek montażu tłoków
Tłoki w silniku C-360 są zazwyczaj symetryczne i mogą być założone w dowolny sposób. Mimo to, zaleca się, aby tłoki tam, gdzie pracowały wcześniej, tam też powróciły, jeśli używane są te same tuleje. Często pojawiają się wątpliwości, gdy na tłokach występują ślady sadzy, które utrudniają odczytanie ewentualnych oznaczeń. Użycie papieru ściernego do czyszczenia może doprowadzić do całkowitego zatarcia znaków, jeśli takie istnieją.
Kierunek montażu korbowodów
Korbowody nie mogą być zakładane tak, jak się chce. Prawidłowy montaż zakłada, że zamek na panewkach powinien być skierowany w stronę wałka rozrządu. Nowe korbowody również często nie posiadają oznaczeń, co może wprowadzać w błąd.
Wymiana pierścieni tłokowych
Niewłaściwy dobór pierścieni tłokowych może prowadzić do poważnych problemów, takich jak spadek ciśnienia oleju. W przypadku źle dobranych pierścieni, np. o rozmiarze 95, gdzie luz w zamku po zamontowaniu w tulei wynosi 2-3 mm (podczas gdy stare pierścienie miały 1 mm), świadczy to o ich nieodpowiedniości. W takiej sytuacji warto sprawdzić stan tulei cylindrowych i rozważyć zakup pierścieni nadwymiarowych lub kompletnego zestawu naprawczego silnika (tuleje, tłoki, pierścienie).
Często sprzedawcy mogą nie zwracać uwagi na szczegóły i oferować standardowe pierścienie. Warto szukać sklepów, które mają w ofercie pierścienie nadwymiarowe lub dorabiane na wymiar. Niekiedy konieczny jest zakup nowych tulei cylindrowych, aby dopasować odpowiednie pierścienie.
6# Ursus C355 | C360 Sprawdzenie pierścieni tłoka #zajawka
Podłączenie instalacji elektrycznej
Podłączenie instalacji elektrycznej w ciągniku Ursus C-360 to zadanie, które wymaga podstawowej wiedzy technicznej oraz staranności. Właściwe podłączenie systemu elektrycznego jest kluczowe dla prawidłowego funkcjonowania ciągnika, a także dla bezpieczeństwa użytkownika.
Przygotowanie do pracy i zasady bezpieczeństwa
Przed przystąpieniem do pracy, należy zgromadzić odpowiednie narzędzia, takie jak wkrętaki, szczypce, różnego rodzaju przewody i złączki. Ważne jest, aby pamiętać o zasadach bezpieczeństwa: zawsze należy wyłączyć zasilanie przed rozpoczęciem jakichkolwiek działań związanych z instalacją elektryczną. Używanie osobistego sprzętu ochronnego, takiego jak rękawice i okulary ochronne, jest kluczowe dla uniknięcia potencjalnych obrażeń.
Demontaż starej instalacji i montaż alternatora
Proces zaczyna się od demontażu starej instalacji, co pozwala na bezpieczne i efektywne przygotowanie do nowego montażu. Rozpocznij od odłączenia akumulatora, aby uniknąć zwarć. Następnie, przystąp do demontażu starej instalacji elektrycznej. Zdejmij wszystkie złączki i przewody, a każdy z nich oznaczaj etykietami, co pozwoli na łatwe ich ponowne podłączenie.
Po demontażu nadszedł czas na montaż alternatora. Upewnij się, że alternator jest prawidłowo zamocowany i podłączony do przewodów zasilających. Następnie przystąp do podłączenia akumulatora, pamiętając o zachowaniu odpowiedniej polaryzacji: czerwony przewód do plusa, a czarny do masy.
Prowadzenie wiązki przewodów
Prawidłowe prowadzenie wiązki przewodów jest kluczowe dla bezpieczeństwa i funkcjonalności systemu. Przewody powinny być poprowadzone w korytach, z dala od elementów ruchomych oraz źródeł ciepła, aby uniknąć uszkodzeń. Upewnij się, że główne przewody zasilające mają odpowiedni przekrój (co najmniej 4 mm²), a obwody oświetlenia powinny mieć 1,5 mm². Dodatkowo, końcówki przewodów powinny być pokryte cyną, co chroni je przed korozją i zapewnia długotrwałe połączenie. Zainstalowanie przewodów w sposób uporządkowany nie tylko ułatwia późniejsze prace serwisowe, ale także minimalizuje ryzyko zwarć i innych problemów elektrycznych.

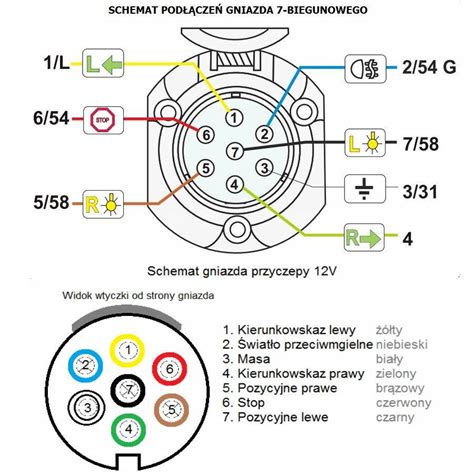

Podłączenie gniazda elektrycznego przyczepy
Aby możliwe było przekazanie oświetlenia na maszyny towarzyszące, nie można zapomnieć o poprawnym podłączeniu gniazda elektrycznego przyczepy. Wystarczy podpiąć pięć przewodów zgodnie z poniższym schematem:
- Do górnego zacisku (patrząc od przodu gniazda), z numerem 1, podłączamy przewód zielony - lewy kierunkowskaz.
- Do dolnego zacisku (nr 4) podłączamy przewód niebieski - prawy kierunkowskaz.
- Przewód żółty odpowiada za światła stop (zacisk nr 6).
- Przewód czerwony odpowiada za światła postojowe (zacisk nr 5).
- Masa (zacisk nr 3).
Instalacja dodatkowych lamp roboczych
Instalacja dodatkowych lamp roboczych jest doskonałym sposobem na zwiększenie widoczności podczas pracy w nocy. Zaleca się użycie lamp LED ze względu na ich niski koszt zakupu (30-50 zł brutto za sztukę), niskie zużycie energii i długą żywotność. Każda lampa powinna być zasilana oddzielnym przewodem o przekroju co najmniej 1,5 mm², który należy podłączyć do bezpiecznika oraz przekaźnika. Włączniki lamp roboczych można podłączyć do styku 15 lub 54 stacyjki, co pozwala na ich niezależne działanie. Oryginalnie Ursusy C-360 mają reflektory przykręcane po bokach maski. Jeśli jednak ciągnik współpracuje z ładowaczem czołowym, warto zmienić ulokowanie lamp. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone i odporne na warunki atmosferyczne.
Testowanie instalacji elektrycznej i rozwiązywanie problemów
Po zakończeniu instalacji elektrycznej, kluczowe jest przeprowadzenie testów, aby upewnić się, że wszystko działa poprawnie.
Sprawdzenie napięcia akumulatora
Użyj multimetru, aby zmierzyć napięcie akumulatora. Powinno ono wynosić od 12,6 V do 12,8 V przy wyłączonym silniku. Gdy silnik jest uruchomiony, napięcie powinno wzrosnąć do wartości między 13,8 V a 14,4 V. Aby przeprowadzić test napięcia akumulatora, użyj multimetru, ustawiając go na pomiar napięcia stałego. Podłącz końcówki pomiarowe do odpowiednich biegunów akumulatora: czerwoną do dodatniego, a czarną do ujemnego.
Testowanie świateł
Przetestuj wszystkie światła w ciągniku. Upewnij się, że zarówno przednie, jak i tylne światła działają poprawnie, a także sprawdź kierunkowskazy oraz światła stopu. Włącz każde z tych świateł osobno, aby upewnić się, że wszystkie połączenia są solidne i nie ma żadnych problemów z zasilaniem.
Typowe problemy i modernizacje
Jeśli światła nie działają, sprawdź połączenia i upewnij się, że wszystkie przewody są właściwie podłączone. Innym częstym problemem jest niskie napięcie akumulatora, które może być spowodowane jego zużyciem lub uszkodzeniem alternatora. Jeśli napięcie jest nieprawidłowe, sprawdź, czy alternator jest prawidłowo zamontowany i czy przewody zasilające są w dobrym stanie.
W miarę jak technologia się rozwija, modernizacja instalacji elektrycznej w ciągniku Ursus C-360 staje się coraz bardziej opłacalna. Warto rozważyć zastosowanie nowoczesnych komponentów, takich jak inteligentne przekaźniki oraz systemy zarządzania energią, które mogą zwiększyć efektywność energetyczną maszyny. Dodatkowo, warto zainwestować w lampy LED, które nie tylko zmniejszają zużycie energii, ale również oferują lepszą widoczność i dłuższą żywotność w porównaniu do tradycyjnych żarówek. Wprowadzenie takich innowacji może znacząco poprawić wydajność pracy oraz zmniejszyć koszty eksploatacji ciągnika.
