Skrzynia biegów jest kluczowym elementem odpowiedzialnym za regulację pracy urządzeń motoryzacyjnych i ich silników, umożliwiając dopasowanie momentu obrotowego do potrzeb maszyn oraz warunków pracy. Podobnie jak w przypadku samochodów, maszyn budowlanych, także w urządzeniach rolniczych, takich jak ciągniki i kombajny, skrzynie biegów są niezastąpione dla zapewnienia wydajności i funkcjonalności.

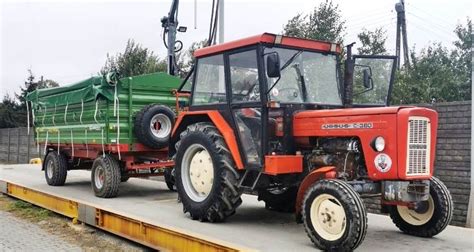

Ursus C-360 to jeden z flagowych modeli polskiego producenta maszyn rolniczych Ursus, który od ponad 120 lat odgrywa istotną rolę w mechanizacji polskiego rolnictwa. Wysokiej jakości komponenty zastosowane w ciągniku Ursus C-360 sprawiły, że po dziś dzień jest on szeroko wykorzystywany przez rolników. Skrzynia biegów Ursus C-360 to jeden z najważniejszych podzespołów mechanicznych tego ciągnika, który pozwala na regulację trybu pracy i optymalizację jego wydajności w różnych warunkach eksploatacyjnych.
Ogólna charakterystyka skrzyni biegów Ursus C-360
Ursus C-360 to konstrukcja, która mimo upływu lat wciąż stanowi fundament wielu polskich gospodarstw. Skrzynia w popularnej „Sześćdziesiątce” to klasyczna jednostka mechaniczna, niesynchronizowana, zamknięta w wytrzymałym żeliwnym korpusie. Zrozumienie konstrukcji tej przekładni to pierwszy krok do jej poprawnej obsługi.
Budowa skrzyni biegów Ursus C-360
Skrzynia biegów Ursusa C-360 składa się z kilku kluczowych sekcji, które współpracują ze sobą, by zamienić moc silnika na ruch kół jezdnych, wałka odbioru mocy (WOM) oraz napęd pompy układu hydraulicznego.
Wałki skrzyni biegów
Wewnątrz korpusu pracują trzy główne wałki, które odpowiadają za przeniesienie momentu obrotowego:
- Wałek sprzęgłowy (pierwszego stopnia): odbiera napęd bezpośrednio ze sprzęgła.
- Wałek pośredni: przekazuje napęd na dolne partie mechanizmu.
- Wałek główny: odgrywa najważniejszą rolę w procesie zmiany przełożeń; na nim osadzone są przesuwne koła zębate.
Koła zębate i brak synchronizacji
Konstrukcja C-360 opiera się na prostych zębach kół, co czyni tę skrzynię jednostką niesynchronizowaną. W praktyce oznacza to, że zmiana biegów wymaga od traktorzysty dużego wyczucia, a często także stosowania techniki podwójnego wysprzęglania. Choć brak synchronizatorów obniża komfort pracy w porównaniu do nowoczesnych maszyn, przekłada się to na ogromną trwałość mechaniczną i prostotę ewentualnych napraw.
Mechanizm zmiany biegów
Za wybór odpowiedniego przełożenia odpowiada układ wodzików i widełek, którymi sterujemy za pomocą dźwigni umieszczonej na pokrywie skrzyni. Jest to mechanizm, w którym najczęściej dochodzi do drobnych awarii wynikających z naturalnego zużycia eksploatacyjnego, takich jak wytarcie się końcówki dźwigni czy zmęczenie sprężyn zatrzaskowych.
Działanie skrzyni biegów w Ursusie C-360
Zasada działania przekładni w tym modelu jest logiczna i opiera się na sprawdzonych rozwiązaniach mechanicznych. Aby w pełni wykorzystać potencjał ciągnika, warto wiedzieć, jak droga napędu zmienia się w zależności od wybranych ustawień dźwigni i reduktora.
Przeniesienie napędu
Proces zaczyna się w momencie, gdy napęd z silnika trafia przez dwustopniowe sprzęgło na wałek wejściowy. Poprzez odpowiednie zazębienie par kół na wałku głównym i pośrednim, moment obrotowy wędruje na przekładnię główną, a następnie przez mechanizm różnicowy i zwolnice trafia bezpośrednio na tylne koła ciągnika.
Zakresy biegów i przełożenia
Dzięki zastosowaniu reduktora, operator ma do dyspozycji dwa tryby pracy: żółw (biegi terenowe - L) oraz zając (biegi szosowe - H). Ciągnik oferuje łącznie 5 biegów do przodu i 1 wsteczny w każdym z tych zakresów, co daje łącznie 10 biegów do przodu oraz 2 biegi wsteczne. Biegi szosowe idealnie sprawdzają się w transporcie i lekkich pracach pomocniczych, natomiast biegi terenowe pozwalają na uzyskanie ogromnej siły uciągu przy niewielkiej prędkości, co jest kluczowe podczas głębokiej orki czy pracy w trudnym terenie.
Przy standardowym ogumieniu i optymalnych obrotach silnika, ciągnik pozwala na poruszanie się w szerokim zakresie prędkości - od zaledwie 1 km/h na pierwszym biegu terenowym do około 28 km/h na „piątce” szosowej. Dobór odpowiedniego przełożenia ma kluczowe znaczenie dla ekonomiki pracy i żywotności silnika.
Ursus C-360 biegi schemat skrzyni biegów i zasada działania podnośnika i WOM opis [C-360 5 bieg]
Technika jazdy z niesynchronizowaną skrzynią
Technika jazdy Ursusem C-360 jest taka sama jak obsługa każdej niesynchronizowanej skrzyni biegów. Aby włączyć bieg w górę, należy użyć techniki podwójnego wysprzęglenia. Przy redukcji biegu (w dół), stosuje się tzw. „przegazówkę”. Zgrzytanie podczas przełączania biegu przy jednokrotnym wciśnięciu sprzęgła jest zjawiskiem normalnym dla tej konstrukcji. Chcąc ruszyć, należy wcisnąć sprzęgło i poczekać chwilę, aż zwolni tarcza sprzęgłowa z wałkiem, by uniknąć zgrzytów.
Współpraca skrzyni biegów z innymi układami

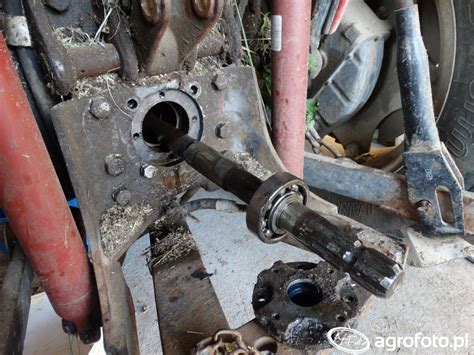

Wałek Odbioru Mocy (WOM)
Ciągnik Ursus C-360 jest wyposażony w zależny i niezależny napęd WOM. Niezależny WOM oznacza, że jego obroty zależą od obrotów silnika i nie są powiązane z prędkością jazdy ciągnika. Standardowe obroty niezależnego WOM to 540 obr/min przy około 1800 obr/min silnika. Zależny WOM to taki, gdzie prędkość obrotową wałka reguluje się za pomocą obrotów silnika i wybranego biegu. Istnieje możliwość uzyskania dużo większych obrotów WOM poprzez ustawienie przełącznika reduktora w położenie neutralne, włączenie 5 biegu i ustawienie dźwigni WOM w położeniu zależnym.
Układ hydrauliczny
Olej do hydrauliki zewnętrznej jest brany ze skrzyni biegów i tylnego mostu, które posiadają otwory umożliwiające swobodny przepływ oleju. W ten sposób do hydrauliki zewnętrznej można pobrać ponad 20 litrów oleju. Pompa hydrauliczna napędzana jest z WOM-u. Standardowa wydajność pompy hydraulicznej to około 20 l/min, ale można ją zwiększyć, np. poprzez zastosowanie pompy od Zetora 7011, co podnosi wydajność do 33 l/min. Jest to często praktykowane, szczególnie w ciągnikach z ładowaczem, co pozwala na szybkie i sprawne podnoszenie ciężarów nawet na niskich obrotach silnika.
Najczęstsze awarie i objawy zużycia skrzyni biegów
Skrzynia biegów Ursus C-360, mimo swojej pancernej konstrukcji, ulega z czasem awariom. Większość problemów narasta stopniowo, dając o sobie znać poprzez specyficzne objawy dźwiękowe lub trudności w obsłudze dźwigni, które wprawny rolnik jest w stanie szybko wychwycić i zdiagnozować.
Wyskakujące biegi
Jest to jedna z najbardziej uciążliwych usterek, dotycząca najczęściej drugiego i trzeciego biegu pod obciążeniem, a czasem nawet przy hamowaniu silnikiem na stromych zjazdach. Przyczyną są zazwyczaj wyrobione gniazda i zatrzaski wodzików lub nadmierne zużycie samych kół zębatych, których zęby tracą swój pierwotny kształt i samoczynnie wypychają się z zazębienia.
Hałas w skrzyni biegów
Nadmierne wycie, szum czy metaliczne chrobotanie to sygnały, których nie wolno ignorować. Hałas często świadczy o kończącym się życiu łożysk tocznych lub zbyt niskim poziomie oleju, co prowadzi do przegrzewania się współpracujących elementów i ich przyspieszonej degradacji. Ignorowanie tych dźwięków może doprowadzić do przegrzania elementów, a w skrajnym przypadku nawet do pęknięcia żeliwnej obudowy skrzyni.
Problemy z włączaniem biegów
Zgrzytanie przy próbie wbicia biegu to częsty objaw, który zazwyczaj wskazuje na niewłaściwie wyregulowane sprzęgło drugiego stopnia. Może to być również wynik luzów na samej dźwigni zmiany biegów, gdy jej końcówka jest mocno wytarta, operator ma problem z precyzyjnym trafieniem w „okno” wodzika.
Inne objawy zużycia

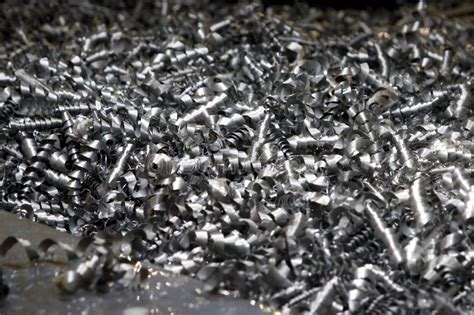

Poza oczywistymi dźwiękami, o złym stanie podzespołów świadczą przede wszystkim wycieki oleju, szczególnie widoczne w okolicach wałka WOM, oraz obecność metalowych opiłków na korku magnetycznym, które są sygnałem postępującej degradacji kół zębatych.
Eksploatacja i konserwacja skrzyni Ursusa C-360
Długowieczność skrzyni biegów zależy w największym stopniu od dbałości o smarowanie. Kluczowym elementem serwisowym jest regularna kontrola poziomu oleju przekładniowego (np. Hipol GL-4 80W/90), którego w układzie powinno znajdować się około 25 litrów. Należy bezwzględnie unikać mieszania olejów o różnych parametrach, co często zdarza się podczas pracy z pożyczonymi maszynami hydraulicznymi.
Warto również pamiętać o filtrze hydraulicznym, który jest zlokalizowany na dnie korpusu, przykręcony do wspornika pompy. Filtr siatkowy, często wyposażony w magnes, ma za zadanie wyłapywać opiłki metalu pochodzące ze współpracujących kół zębatych skrzyni biegów. Zapchany filtr to najczęstsza przyczyna kawitacji, co objawia się drżeniem podnośnika i szybkim zużyciem pompy. Regularna wymiana oleju oraz mycie filtra w nafcie lub benzynie ekstrakcyjnej to najtańszy sposób na uniknięcie kosztownej awarii.
Kiedy konieczny jest remont skrzyni biegów?
Decyzja o rozpołowieniu ciągnika i rewizji skrzyni nigdy nie jest łatwa, ale zwlekanie z nią może przynieść katastrofalne skutki. Remontu nie należy odkładać, jeśli biegi wypadają regularnie lub gdy ze środka dochodzą metaliczne uderzenia. Zlekceważenie hałasującego łożyska grozi nawet pęknięciem obudowy, co drastycznie podnosi koszty. Solidna naprawa na częściach dobrej jakości to inwestycja, która przywróci maszynie sprawność na kolejne dekady. Dostępność części zamiennych do Ursusa C-360 jest powszechna, co ułatwia naprawy, nawet w przypadku uszkodzenia kadłuba skrzyni.
