Procedura Synchronizacji Obrotów i Diagnostyka Skrzyni Biegów w Ciągnikach Typu Case

Artykuł ten poświęcony jest złożonym problemom związanym z układem hydraulicznym i skrzynią biegów w ciągnikach, ze szczególnym uwzględnieniem przypadków podobnych do tych występujących w maszynach marki Case i New Holland. Przedstawiamy typowe objawy, kody błędów oraz procedury kalibracji, które są kluczowe dla prawidłowego funkcjonowania tych zaawansowanych systemów.

Wprowadzenie do Systemów Skrzyni Biegów w Ciągnikach

Kalibracja skrzyni biegów w traktorach z różnego rodzaju przekładniami, takimi jak powershift, polega na "nauczeniu" komputera, jak ma zaciskać mokre sprzęgła. Sprzęgła te, łącząc wałki i zestawy kół zębatych, przełączają biegi. Komputer w ten sposób precyzyjnie kontroluje ich pracę.

W wielu ciągnikach, w tym typu Case, wspomaganie kierownicy i biegi często są na tym samym obwodzie i korzystają z tej samej pompy zębatej. Ten sam obwód smaruje i chłodzi również sprzęgło WOM-u. Natomiast podnośnik hydrauliczny jest zasilany z drugiej pompy (tłoczkowej, o zmiennej wydajności).

Typowe Usterki Po Utracie Oleju Hydraulicznego

Jedną z częstych przyczyn poważnych problemów ze skrzynią biegów jest przypadkowa utrata oleju hydraulicznego. Na przykład, po demontażu elektrozaworu od WOM i odkręceniu przewodu hydraulicznego, jeśli ciągnik zostanie uruchomiony, cały olej może zostać wypchnięty z układu hydraulicznego.

Po uzupełnieniu oleju i próbie ruszenia, mogą wystąpić następujące objawy: gdy w zakresie B i C przełącza się do przodu, wyskakuje N i książka serwisowa, a ciągnik nie jedzie; wsteczny to samo. Może się okazać, że działa tylko zakres A. Brak zasilania może być odczuwalny w zakresach C, D, E. Może też wystąpić sytuacja, gdzie można ruszać jednym synchronizatorem, a drugim nie, lub sprzęgła A i B działają, a reszta jest bez reakcji. Czy mogło się coś zepsuć przez to, że wywaliło cały olej, czy może po prostu w układzie jest powietrze i dlatego synchronizatory nie pracują?

Kody Błędów i Ich Interpretacja

W opisanej sytuacji mogą pojawić się różne kody błędów. Początkowo ciągnik może wyświetlać błędy takie jak: F2, F20, F22, F31, F33, F35, F38. Po ich skasowaniu mogą pozostać tylko F2, F31, F38. Problemy te często wskazują na obecność powietrza w układzie lub uszkodzenie synchronizatorów. Udało się pokonać wszystkie błędy, lecz kalibracja rusza tylko na sprzęgle A i B, natomiast C, D, E nie ma jakby wcale zasilania. W HL można ruszać jednym synchronizatorem, a drugim nie. W HJ sprzęgło A i B chodzą, reszta jest bez reakcji.

Inne ważne kody błędów i ich znaczenie:

• E 24 oznacza konieczność kalibracji skrzyni biegów (lub kalibracji podnośnika).
• E 52 oznacza zwarcie w obwodzie czujnika temperatury oleju skrzyni biegów.
• Kod 2059 może oznaczać niezgodne użycie przełącznika "żółw/zając", prawdopodobnie spowodowane zbyt długim trzymaniem go wciśniętym.
• W ciągnikach Case Maxxum 140 Pro (rocznik 2005), na zimnym silniku do 30 minut od rozgrzania, po ruszeniu rozłącza jazdę, nie ma reguły - nieraz po 5 m, nieraz po 50 m. Dzieje się to na każdym biegu do przodu, do tyłu nie. Ciągnik momentalnie staje i wywala CP (wciśnij sprzęgło) w celu ponownego ruszenia.
• Po nagrzaniu, ciągnik może przestawać jechać, wywala błąd kalibracji skrzyni, a po odczytaniu błędów pojawia się komunikat "ciśnienie oleju zbyt wysokie". Po wykonaniu kalibracji nie jedzie, dopóki nie ostygnie, następnie coś "puknie" w skrzyni i znów jedzie do nagrzania.
• Jeśli skrzynia "stoi" na tylko jednym biegu, muszą być błędy, chyba że uszkodzony jest joystick. Skrzynia może "stanąć" na jednym biegu, jeśli komputer wykryje uszkodzenie w sterowaniu sprzęgieł.

Proces Kalibracji Skrzyni Biegów

Cel i Znaczenie Kalibracji

Kalibracja skrzyni biegów jest procesem niezbędnym do jej prawidłowego funkcjonowania, zwłaszcza po wszelkich pracach serwisowych związanych z układem hydraulicznym lub wymianą komponentów. Producent zaleca kalibrację przy każdej wymianie oleju. Kalibracja skrzyni biegów z różnego rodzaju shiftami, jakie są teraz w traktorach, polega na "nauczeniu" komputera, jak ma zaciskać mokre sprzęgła, które w tego rodzaju skrzyniach biegów łącząc wałki i zestawy kół zębatych, przełączają biegi. Może ona pomóc w rozwiązaniu problemów z szarpaniem i błędami, ale nieprawidłowo wykonana może pogorszyć sytuację.

Warunki Wstępne do Kalibracji

Aby kalibracja przebiegła pomyślnie, należy spełnić kilka kluczowych warunków:

1. Ręczny zaciągnięty (porządnie!).
2. Dobre, równomierne rozgrzanie skrzyni. Kalibrację najlepiej przeprowadzać w trakcie prac polowych, aby olej osiągnął odpowiednią temperaturę. Skrzynia nie rozpocznie kalibracji, jeśli czujnik nie zarejestruje właściwej temperatury oleju. Na wyświetlaczu powinna pojawić się temperatura oleju skrzyni (np. 6Ct).

Kroki Procedury Kalibracji (Ogólne)

Procedura kalibracji może się różnić w zależności od modelu ciągnika, ale ogólne kroki są następujące:

1. Aby wejść w tryb kalibracji, należy nacisnąć przełącznik "zając" i uruchomić silnik.
2. Następnie, w ciągu 3 sekund, nacisnąć przełącznik "żółw".

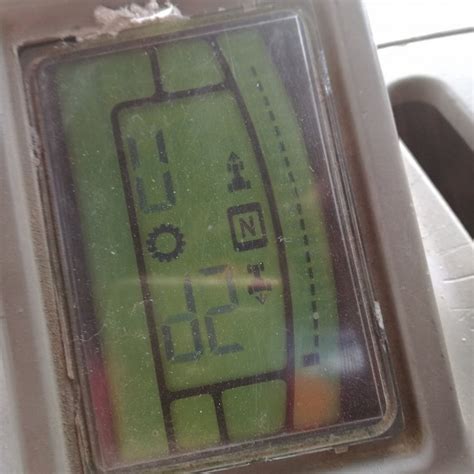

3. Na wyświetlaczu powinna pojawić się temperatura oleju w skrzyni i symbol zębatki.
4. Potem, klasycznie, należy ustawić obroty na około 1200 obr./min i kontynuować procedurę zgodnie z instrukcjami wyświetlanymi na ekranie lub specyfikacją producenta.

Należy skalibrować najpierw synchronizator i czujnik skrętu tłumika drgań w kole zamachowym, a następnie po kolei wszystkie sprzęgła. Kalibracja dotyczy również potencjometrów synchronizatora. Warto pamiętać, że kalibracja sprzęgła C3/C4 jest odpowiedzialna za miękki start i nie ma bezpośredniego związku z brakiem biegów. Sprzęgło C1 jest pierwszym sprzęgłem na wejściu do skrzyni biegów.

Możliwe Problemy Podczas Kalibracji

Czasami kalibracja może napotkać trudności. Może się zdarzyć, że kalibracja rusza tylko na sprzęgle A i B, a w zakresach C, D, E nie ma jakby wcale zasilania. Jeśli nie wiadomo, przy kalibracji którego sprzęgła wystąpił błąd, trudno jest dalej diagnozować. Jeśli układ nie blokuje się elektronicznie, może to niestety oznaczać konieczność wymiany kompletnego sprzęgła. Warto też spróbować kalibracji IC (Initial Calibration), która często pomaga w takich sytuacjach. Jeśli kalibracja rusza tylko na sprzęgle A i B, a C, D, E nie ma jakby wcale zasilania, to jest to wyraźny sygnał problemu. Gdy skończyło się sprzęgło, zostało wymienione na nowe i zrobiona kalibracja, a biegi przestały wskakiwać jak wcześniej.

Rozwiązywanie Typowych Problemów ze Skrzynią Biegów

Problemy Związane z Hydrauliką i Olejem

W przypadku utraty oleju hydraulicznego, powietrze w układzie jest bardzo prawdopodobną przyczyną nieprawidłowej pracy synchronizatorów i sprzęgieł. Po wymianie pompy lub innych komponentów sterowania skrzyni biegów, olej może nie trafiać prawidłowo do układu. Czasami ciągnik przestaje jechać, gdy problem pojawia się po nagrzaniu.

Inne objawy to poślizg sprzęgła C4 w ciągniku New Holland TS 115 (skrzynia 16x16), który bez obciążenia i na zimnym oleju pracował prawidłowo, ale po rozgrzaniu i pod obciążeniem był znaczny poślizg na biegach nieparzystych, prowadząc do zatrzymania ciągnika. Skrzynia może się rozłączać bez względu na temperaturę oleju, czasami zaraz po odpaleniu, a czasami po godzinie pracy, przechodząc w neutralne położenie (np. z 7 biegiem do przodu i 3 do tyłu).

Diagnostyka i Dalsze Kroki

Jeżeli po wymianie oleju i próbie kalibracji ciągnik nadal nie rusza, a na wyświetlaczu biegów po przekręceniu zapłonu pojawia się A1, A2, A3 (a powinno być N7), a po odpaleniu ciągnika dochodzi H4 lub H3, warto sprawdzić:

• Czujniki: zwarcie w obwodzie czujnika temperatury oleju skrzyni biegów (E52), czujnik wałka pośredniego, czujnik stopu. Czasem nie czujnik był powodem blokowania skrzyni, lub został źle zamontowany.
• Płytę zaworową: punkty pomiaru ciśnienia znajdują się na prawej stronie skrzyni biegów, na płycie zaworowej. Należy sprawdzić ciśnienia.
• Wycieki oleju: należy sprawdzić, czy nie ma wycieków oleju z silnika między skrzynią a silnikiem.
• Joystick: uszkodzony joystick może powodować, że skrzynia "stoi" na jednym biegu.
• Sprzęgła: jeśli występują zgrzyty podczas zmiany biegów, należy zajrzeć w sprzęgło. Rzadko zdarza się, aby wszystkie biegi, połówki czy wysoka/niska zepsuły się mechanicznie naraz. Wymiana sprzęgła wymaga dalszej kalibracji. Sprzęgła te nie są zamienne ze sprzęgłami ze "normalnej" skrzyni biegów.
• Wartości wysprzęglika: X1 (pomiar skoku wysprzęglika po zamontowaniu nowego sprzęgła) jest wartością stałą, w nowszych pojazdach zapisywaną w ECU.

W przypadku problemów z układem TCU (Transmission Control Unit), takich jak nieprawidłowa praca tacho, możliwe, że system nie został skalibrowany z czujnikiem w skrzyni. Należy sprawdzić małą pompkę przy pedale oraz przewód z olejem do pompy w skrzyni. Możliwe, że wystarczy kalibracja lub wymiana usterki, np. czujnika.

Znaczenie Właściwej Konserwacji

Regularna konserwacja i diagnostyka są kluczowe dla długiej i bezawaryjnej pracy skrzyni biegów. Producent zaleca kalibrację sprzęgła przy każdej wymianie oleju. Monitorowanie symptomów i kodów błędów pozwala na szybką identyfikację i usunięcie problemów, zanim przerodzą się one w poważniejsze awarie.
