Diagnostyka usterek w ciągnikach Case MX jest kluczowa dla szybkiego i skutecznego przywrócenia pełnej sprawności maszyn. Współczesne ciągniki są wyposażone w zaawansowane systemy elektroniczne, które rejestrują błędy i udostępniają je w formie kodów, ułatwiając identyfikację problemu. Niniejszy artykuł przedstawia metody odczytu, interpretacji oraz rozwiązywania typowych problemów związanych z kodami błędów w serii Case MX.
Wprowadzenie do Diagnostyki Ciągników Case MX
Ciągniki Case MX, takie jak MX 100 czy MX 170, mogą napotykać różnorodne problemy, od niesprawnego WOM (wałka odbioru mocy) po całkowity brak jazdy. W takich sytuacjach, kluczowe staje się prawidłowe odczytanie kodów błędów, które mogą wskazywać na źródło usterki, np. problem z czujnikiem obecności kierowcy, uszkodzoną cewkę jazdy, czy kwestie związane z hydrauliką i ciśnieniem w skrzyni biegów.
Zawsze zaczynaj od wizualnej kontroli wiązek przy przegubach osi, alternatora i pod kabiną; 70% usterek to przetarcia izolacji.
Podstawowe Metody Odczytu Kodów Błędów
Procedura Odczytu Kodów z Panelem Operatorskim

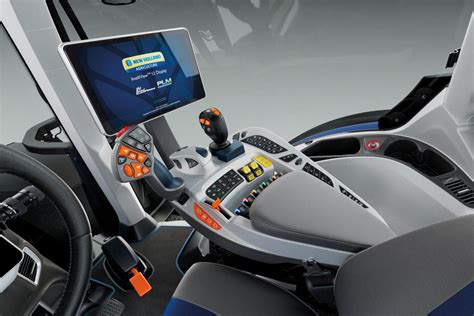

W ciągnikach Case IH MX 135 i podobnych modelach, odczyt kodów błędów wykonuje się z panelu operatora, zazwyczaj przez naciśnięcie kombinacji klawiszy (np. Setup + strzałka w górę). Po wejściu w tryb „DIAG”, „SERVICE” lub po wyświetleniu pierwszego kodu, kody pokazują się kolejno. Należy je zapisać, a następnie zinterpretować według tabeli serwisowej.
Ważnym warunkiem jest odpowiednie zasilanie: akumulator musi mieć napięcie > 12,3 V, ponieważ przy niskim napięciu moduły mogą się nie inicjalizować. Jeżeli kody nie wyświetlają się mimo świecącej kontrolki, najczęściej winny jest brak zasilania na pinie 54 złącza A arterii CAN (bezpiecznik F17).
Odczyt Kodów przez Mruganie Kontrolki WOM (wersje starsze)
W wersjach z wyświetlaczem LED bez menu „Setup” kody WOM odczytuje się poprzez zliczanie mignięć kontrolki PTO. Na przykład, 6 krótkich mignięć + 3 długie = kod 63. Procedura ta różni się w zależności od roku produkcji - dla lat 1999-2002 stosowano panel A-pillar, natomiast od 2003 roku wprowadzono wyświetlacze LCD.
Problemy z Kalibracją i Czujnikiem Obecności Kierowcy
Często zgłaszane problemy, takie jak niesprawny WOM lub brak jazdy, bywają powiązane z czujnikiem obecności kierowcy pod siedzeniem. Jeżeli czujnik ten jest rozłączony, ciągnik może nie ruszyć. Próby odczytu błędów z rozłączonym czujnikiem siedzenia wymagają włączenia wałka WOM, a następnie zapłonu.
W przypadku problemów z kalibracją WOM, użytkownicy wykonują następującą procedurę: w skrzynce bezpieczników po prawej stronie łączy się dwa wolne piny (zazwyczaj 2 i 4 od góry), uruchamia się traktor z obrotami na 1000, włącza wałek, a po szybkim miganiu kontrolki i skróceniu mignięć, wyłącza się wałek i gasi ciągnik. Następnie wyjmuje się zworkę z bezpieczników i ponownie uruchamia. Należy pamiętać, że najpierw często trzeba wykasować błędy, zanim kalibracja przyniesie efekt.
Coś mi tu nie gra, że ta jazda Ci zginela po kombinacjach z czujnikiem w siedzeniu. Jeśli masz rozłączony czujnik obecności kierowcy na siedzenie to nie pojedzie. Na czas diagnostyki zablokuj joystick hydrauliki - niektóre sekwencje kasowania wymagają neutralnego stanu zaworów.
Zaawansowana Diagnostyka za Pomocą Narzędzi Serwisowych
Wykorzystanie Narzędzi Serwisowych CNH EST i J1939
Bardziej szczegółową diagnostykę umożliwia podłączenie do gniazda CAN narzędzia serwisowego CNH EST (Electronic Service Tool) lub kompatybilnego interfejsu J1939. Interfejsy OEM obsługują także kalibrację przekładni i EHR (Electronic Hitch Control), co jest przydatne po wymianie elektrozaworów.
CNH w najnowszych aktualizacjach EST (v9.xx, 2023 r.) dodał opcję zdalnego podłączenia przez telematykę AFS Connect, co pozwala odczytać błędy online bez konieczności wizyty serwisu.
Teoretyczne Podstawy Komunikacji CAN-J1939
Wszystkie moduły MX-serii komunikują się po magistrali CAN-J1939 250 kb/s. Kody DTC (Diagnostic Trouble Codes) zapisywane są w pamięci nieulotnej sterownika (EEPROM). Wywołanie sekwencji na panelu powoduje odczyt tablicy błędów i translację na format 3- lub 4-cyfrowy.
Praktyczne zastosowania tej wiedzy obejmują szybkie rozróżnienie awarii czujnika (np. przerwa, zwarcie) od problemu mechanicznego (np. zablokowany siłownik).
Rosnąca Dostępność Niezależnych Interfejsów
Coraz większa dostępność niezależnych interfejsów J1939 (takich jak Nexiq, DPA5) umożliwia odczyt kodów w programach typu MultiTool czy Jaltest. Należy jednak pamiętać, że pełne funkcje, takie jak kalibracje, nadal często wymuszają licencję CNH. Coraz częściej ciągniki wyświetlają kody w formacie SPN/FMI (SAE), co ułatwia interpretację uniwersalnym skanerem.
Naprawa Case mx cz.1 Rozpoławiamy skrzynie biegów - Wszędzie pełno opiłków ...
Interpretacja Kodów Błędów
Struktura Kodów: Od 3-cyfrowych do SPN/FMI
Kody błędów mogą być wyświetlane w różnych formatach. Kody aktywne migają lub są oznaczone gwiazdką; historyczne wyświetlają się ciągle. Należy zanotować kody, a następnie zinterpretować je według tabel serwisowych, rozróżniając błędy aktywne od historycznych.
Część interfejsów aftermarket nie obsługuje szyfrowanego protokołu EDC Cummins, co ogranicza odczyt kodów silnika. Lista kodów zmieniała się wraz z aktualizacją oprogramowania CSU; przed zakupem czujnika sprawdź numer software’u (nr SW w menu „VERS”).
Kategorie Kodów
- 1xxx - układ silnika
- 2xxx - hydraulika / EHR
- 3xxx - elektryka / CAN
- 4xxx - WOM (PTO)
Przykładowe Kody i Ich Znaczenie
Przykładowe kody błędów:
- 135 - Silnik: czujnik ciśnienia
- 141 - Silnik: czujnik ciśnienia
Jeśli pojawia się tylko serwisowy „13-150”, to przypomnienie o przeglądzie (13 godzin od ostatniego serwisu, kolejny za 150 godzin).
Rozwiązywanie Typowych Problemów i Ważne Wskazówki
Kluczowe Kroki po Odczytaniu Kodu
Po odczytaniu kodu należy wyłączyć zapłon, odczekać 15 sekund, a następnie ponownie sprawdzić. Jeśli kod wraca, usterka nadal istnieje. Zawsze usuń przyczynę błędu przed skasowaniem kodu. Dlaczego zapis kodu jest kluczowy: po skasowaniu bez naprawy ECU wprowadza strategię awaryjną (derating), objawiającą się ograniczeniem momentu obrotowego lub zablokowaniem WOM.
Częste Przyczyny Braku Odczytu Kodów
- Niskie napięcie akumulatora (< 12,3 V).
- Rozłączony czujnik obecności kierowcy.
- Brak zasilania na pinie 54 złącza A arterii CAN (bezpiecznik F17).
- Nieprawidłowa sekwencja aktywacji trybu diagnostycznego.
Ostrzeżenia i Ryzyka Diagnostyki
Kasując kody bez usunięcia przyczyny można naruszyć gwarancję lub przepisy BHP (np. blokada WOM jest powiązana z ochroną operatora). Nieautoryzowane modyfikacje oprogramowania ECU (tzw. tuning, wycinanie EGR) są nielegalne i powodują utratę homologacji.
Dane diagnostyczne są objęte prawem dostępu „Right to Repair” - rolnik ma prawo odczytać kody, lecz edycja parametrów pracy maszyny przez osoby nieuprawnione może naruszać przepisy o ochronie środowiska. Nie. Po podaniu napięcia sam mógł uwalić cewkę. Jeśli są ciśnienia na połówkach i na rewersie, to superreduktor „ślimak” jest „na luzie”.
Dodatkowe Zasoby i Narzędzia
- Pobierz pełny Service Manual MX 135 (publikacja 87670445) - zawiera matryce diagnostyczne i procedury pomiarowe.
- Rozważ inwestycję w prenumeratę CNH RMI (Repair & Maintenance Information) - aktualne schematy CAN i aktualizacje firmware’u.
- Sprawdź projekty open-source CAN-sniffer (cantect, SavvyCAN) - pozwalają analizować ruch magistrali i tworzyć własne narzędzia.
