Rozbudowa układu hydraulicznego w ciągniku rolniczym jest kluczowa dla zwiększenia jego funkcjonalności i adaptacji do pracy z nowoczesnymi maszynami. W zależności od potrzeb, dostępne są różne rozwiązania, od modyfikacji oryginalnego rozdzielacza, po instalację zewnętrznych sekcji hydraulicznych.
Modyfikacje oryginalnego rozdzielacza
W wielu starszych modelach ciągników, takich jak Ursus C-330 czy C-360, istnieje możliwość adaptacji istniejącego rozdzielacza hydraulicznego do obsługi dodatkowych siłowników. W przypadku siłownika jednostronnego działania, który opuszcza się pod własnym ciężarem, można wykonać wyjście na oryginalnym rozdzielaczu, np. 25/28, bez większych przeróbek. Będzie wtedy konieczne dorobienie redukcji u tokarza oraz zmiana ogranicznika z 2 położeń na 3 położenia, podobnie jak w C-330.
W rozdzielaczu z 3 położeniami, środkowe położenie będzie pchało olej do siłownika. Należy usunąć korek ze środka rozdzielacza i wstawić tam redukcję, rurkę i szybkozłącze. Rurka z C-360, jak widać, pasuje idealnie. Warto pamiętać, że podniesienie pługa spowoduje jego natychmiastowe opadanie po puszczeniu dźwigni rozdzielacza, co może utrudniać pracę.
W przypadku chęci sterowania siłownikiem dwustronnego działania, rozdzielacz od C-28 ani od C-30 nie będzie odpowiedni. W takim wypadku konieczne będzie zastosowanie dodatkowego rozdzielacza montowanego na błotniku.
Niezależnie od wybranego rozwiązania, odpowiedni dobór elementów hydraulicznych ma decydujący wpływ na długą i bezawaryjną pracę układu. Rolnicy często poszukują gotowych i sprawdzonych rozwiązań oraz bezproblemowej eksploatacji.
Dodatkowy rozdzielacz hydrauliczny
Rodzaje sterowania i zastosowanie
Istnieje wiele możliwości sterowania odbiornikami za pomocą danego rozdzielacza hydraulicznego. Ze względów bezpieczeństwa, aby uniknąć oleju pod wysokim ciśnieniem w kabinie, sterowanie linkami jest często polecane. Przykłady zastosowań to pługi, znaczniki.
W czwartym położeniu, tj. pływającym, wszystkie kanały odbiornika (A, B), np. siłownika, są połączone z linią spustową (T). Tłoczysko siłownika porusza się luźno i swobodnie, dostosowując się np. do nierówności podłoża, co jest przydatne w przypadku pracy z pługiem.
Dobór i montaż rozdzielacza
Przed doborem rozdzielacza należy ustalić maksymalny wydatek pompy hydraulicznej. Rozdzielacz powinien mieć nominalny przepływ równy wydajności pompy lub większy. Zamontowanie rozdzielacza o mniejszym przepływie może spowodować przeciążenie i szybkie przegrzanie układu, a nawet uszkodzenie pompy i innych elementów hydraulicznych.

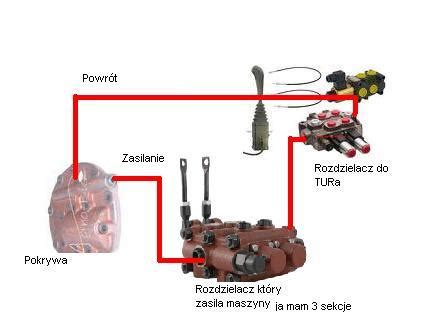

Olej z rozdzielacza na zbiornik powinien być odprowadzany wężem o odpowiednio większej średnicy w porównaniu z przewodem zasilającym. Przewody zasilające rozdzielacz i odbiorniki powinny być ciśnieniowo dobrane do maksymalnych parametrów pompy hydraulicznej.
Podłączenie dodatkowego rozdzielacza w Ursusie C-385
Aby prawidłowo podłączyć dodatkowy rozdzielacz hydrauliczny w Ursusie C-385, zasilanie należy podłączyć z pompy, wykorzystując przewód, który pozostał po odkręceniu od pompy. Powrót z rozdzielacza powinien być podłączony pod korek w obudowie skrzyni biegów.
Ważne jest, aby używać tulei ciśnieniowej, aby uniknąć pęknięcia rozdzielacza. Przy podłączeniu podnośnika nowego typu, zasilanie powinno być podłączone z przodu plecaka, a powrót z tyłu. Zasilanie dodatkowego rozdzielacza z przodu plecaka polega na wykręceniu zaślepki, która jest wkręcona głęboko w rozdzielacz. Następnie kupuje się złączkę i wkręca w plecak, pamiętając o miedzianej podkładce i oringu na wierzch złączki. Istnieją dwa rodzaje złączek: jedna z gwintem zewnętrznym (stożek na wąż), druga z gwintem wewnętrznym (wymaga śruby oczkowej i oczka). Przy starej kabinie lepiej wybrać złączkę w wersji z oczkiem, ponieważ wąż idzie wtedy w bok, a w drugiej wersji wąż idzie od czoła i nie zmieści się przy konstrukcji podłogi. Wersja bez oczka jest przeznaczona do kabin typu smukłego (932-1034), które mają wyżej podłogę, co pozwala na zmieszczenie węża.
Powrót z dodatkowego rozdzielacza podpinamy z tyłu plecaka, gdzie znajduje się zaślepione wolne miejsce w trójniku na wolnym spływie. Ściany w rozdzielaczu na kanałach powrotnych są bardziej cienkie niż na kanałach ciśnieniowych, a im mniejsze elementy, tym bardziej są wytrzymałe na rozerwanie.
Zestaw zewnętrznego rozdzielacza w ciągniku URSUS C-360
Rozbudowa hydrauliki w Ursusie 5314 i 4514
W przypadku Ursusa 5314 w wersji Agro, która posiada tylko dwa wyjścia hydrauliczne, a do nowego rozrzutnika potrzebne są cztery wyjścia, konieczna jest rozbudowa układu. Często pojawia się pytanie, czy należy dołożyć pompę tandemową przy silniku, jeśli wydatek pompy wynosi tylko 26 l/min. Prawdopodobnie tak, w celu zwiększenia wydajności.
Użytkownicy Ursusa 4514 z ładowaczem do worków bigbag, który ma dwa przewody hydrauliczne, często napotykają problem z podłączeniem do istniejących czterech wejść. W takim przypadku należy przestawić dźwignię pod siedzeniem na wyjście 2, a dźwignię regulacji ciśnieniowej po prawej stronie siedzenia ustawić na stały wydatek. Należy pamiętać, że tracimy wtedy podnośnik, więc w razie potrzeby podnoszenia należy przestawić dźwignię pod siedzeniem z powrotem na pozycję podnośnik. Na szybie zazwyczaj znajduje się rozpiska, pod które wyjścia podłączyć przewody przy siłowniku dwustronnego działania.
Nie zawsze traci się podnośnik. Małym nakładem kosztów można wykonać podnoszenie TUZ-a z rozdzielacza hydraulicznego, wykorzystując wyjścia na siłowniki pomocnicze w pokrywie podnośnika.
Dzielnik przepływu i inne rozwiązania
Niektórzy użytkownicy zastanawiają się nad zastosowaniem rozgałęźnika lub dzielnika przepływu. Można to wykonać bez wstawiania dodatkowego rozdzielacza. Przedtem często sterowano dodatkowym siłownikiem z szybkozłączy od ramienia. Warto sprawdzić, czy w ciągniku nie ma już takiego rozgałęźnika, szczególnie w starszych modelach, np. w Kubusiu, gdzie droga oleju jest prosta.
Aby sprawdzić, skąd dochodzi zasilanie do ewentualnego rozgałęźnika, można odkręcić i sprawdzić, zabezpieczając się naczyniem lub wkręcając węża i drugi koniec do wlewu oleju do skrzyni. Manewrując dźwigniami, można zaobserwować przepływ oleju, a następnie podpiąć siłownik i działać.
Problemy z układem hydraulicznym
Po wymianie pomp i regeneracji podnośnika (nowy korpus, cylinder, tłok) w Ursusie 5714 zdarza się, że pęka drugi cylinder w krótkim czasie. W Agrotronach z systemem EHR, podnośnik może nie domykać zaworu na podnoszeniu, zawsze brakuje około 5 cm w każdym położeniu ustawienia wysokości. Problem ten może pojawić się po naprawie rozdzielacza i może być związany ze zbyt małym prądem dopływającym do cewki pod koniec unoszenia. Niesprawność przycisku unoszenia na błotniku również może być objawem problemów z układem.
W Ursusie 3512 można przerobić inny rozdzielacz boczny, aby podnośnik i hydraulika działały razem. Przy demontażu pokrywy hydraulicznej, np. do wymiany pierścieni na tłoku, ważne jest zaznaczenie położenia długiej dźwigni pionowej, która styka się z dźwignią zaworu na pompie hydraulicznej.
