Ciągniki z Ośiami Skrętnymi: Informacje i Zastosowanie

Od bardzo długiego czasu drogowy transport towarów odgrywa kluczową rolę w utrzymaniu tzw. łańcucha dostaw. Na polskich drogach każdego dnia przemieszczają się tysiące pojazdów ciężarowych, w tym ciągników siodłowych, które stanowią podstawę floty każdej firmy transportowej. Wybór odpowiedniej konfiguracji osi jest jedną z podstawowych decyzji, przed jakimi staje przewoźnik, wpływając na koszty eksploatacji, ładowność, rodzaje zastosowań i rentowność zakupu. Konfiguracje, takie jak te z osiami skrętnymi, stają się kluczowe dla zwiększenia wydajności, zwrotności i ekonomii pojazdu.

Czym jest ciągnik siodłowy? Definicja i podstawy

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W przeciwieństwie do samochodu ciężarowego, ciągnik siodłowy posiada jedynie silnik wraz z kabiną dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. Nie ma tam przestrzeni do załadunku towarów - zamiast niej jest tzw. siodło, które umożliwia szybkie podłączanie naczep bez konieczności używania narzędzi. Naczepa z kolei tworzy przestrzeń dla ładunków. Jest bez przednich kół, gdyż ta część opiera się na ciągniku siodłowym (po podłączeniu do siodła). Siodło nie jest stałym połączeniem między ciągnikiem a naczepą i pozwala na skręcanie naczepy względem ciągnika, co ułatwia manewrowanie całym zestawem w ciasnych miejscach. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Ważną zaletą ciągnika siodłowego jest jego uniwersalność. Zamiast jednej ciężarówki do transportu tylko określonych ładunków, ciągnik siodłowy można wykorzystać do przewozu zupełnie różnych ładunków, od tych na paletach, przez produkty szybko psujące się (chłodnie), a na kontenerach czy całych pojazdach kończąc, dzięki możliwości przyłączania różnego rodzaju wymiennych naczep.

Rodzaje ciągników siodłowych i ich parametry

Podstawowy podział ciągników dotyczy ich konstrukcji. Wyróżniamy dwie główne grupy:

• Ciągniki balastowe: Są przystosowane do ciągnięcia wieloosiowych naczep, wykorzystywanych głównie do realizacji przewozów ponadgabarytowych. Wymagają większej przyczepności, dlatego na ich tyle często znajduje się balast. Są stosunkowo nieliczne, służą do wyspecjalizowanych zadań.
• Ciągniki siodłowe standardowe: Ciągną 1- lub 2-osiową naczepę. Są bardzo zwrotne, a z racji mnogości rodzajów naczep mają szerokie zastosowanie. Ich popularność jest znacznie większa, a jest to spowodowane większą skrętnością pojazdu z naczepą.

Ciągniki siodłowe różnią się również parametrami technicznymi, takimi jak liczba osi i dopuszczalna masa całkowita:

• Lekkie ciągniki siodłowe: Wyposażone w 2 osie, z dopuszczalną masą całkowitą pojazdu wraz z naczepą do 42 ton.
• Ciągniki 3-osiowe: Z dopuszczalną masą całkowitą do 44 ton.
• Ciągniki siodłowe z hydrauliką: To pojazdy nowszej generacji z wbudowaną hydrauliką, usprawniającą załadunek i rozładunek, szczególnie towarów niebezpiecznych, jak paliwa.

Wciąg i osie skrętne: Klucz do wydajności

W branży transportowej liczy się jak najlepsza wydajność. Dwa elementy, które odgrywają dużą rolę w osiąganiu tych celów, to wciąg ciężarówki i osie skrętne.

Wciąg ciężarówki (osie podnoszone)

Wciąg ciężarówki to osie zdolne do podnoszenia i opuszczania w zależności od obciążenia i warunków jazdy pojazdu. Służy do optymalnego rozłożenia ciężaru ładunku. Kiedy ładunek jest lekki, osie mogą zostać podniesione, co zmniejsza opór toczenia i zużycie opon.

Zalety wciągu:

• Oszczędność paliwa: Podniesienie wciągu, gdy nie jest potrzebny, zmniejsza opór toczenia, co prowadzi do mniejszego zużycia paliwa.
• Zmniejszenie zużycia opon: Kiedy wciąg jest podniesiony, zmniejsza się zużycie opon, ponieważ mają one mniejszy kontakt z nawierzchnią drogi.
• Optymalne rozłożenie ciężaru: W przypadku cięższych ładunków, opuszczenie wciągu zapewnia lepsze rozłożenie ciężaru na wszystkich osiach.
• Elastyczność w użytkowaniu: Wciąg sprawia, że pojazd staje się bardziej uniwersalny.

Osie skrętne

Osie skrętne to osie, które mogą obracać się, co zwiększa zwrotność pojazdu. Ten typ osi jest często wykorzystywany w długich pojazdach lub pojazdach z wieloma osiami, takich jak naczepy czy maszyny rolnicze.

Zalety osi skrętnych:

• Zwiększona zwrotność: Szczególnie w miastach lub na placach budowy, gdzie przestrzeń jest ograniczona, osie skrętne stanowią rozwiązanie, pozwalając na łamanie zestawu i wciskanie się w nawet bardzo wąskie ulice.
• Mniejsze zużycie opon: Osie skrętne sprawiają, że opony mniej narażone są na siły boczne przy skrętach, znacznie ograniczając ich ścieranie.
• Większe bezpieczeństwo: Dzięki osiom skrętnym pojazd pozostaje stabilniejszy podczas pokonywania zakrętów, co zmniejsza ryzyko wypadków związanych z przewróceniem lub poślizgiem.
• Mniejszy destrukcyjny wpływ na podłoże.
• Redukcja naprężeń: Zmniejszenie sił przenoszonych na ramę pojazdu i niekorzystnych naprężeń w układzie jezdnym.

Połączenie wciągu i osi skrętnych

Dla firm, które potrzebują zarówno elastyczności, jak i zwrotności, połączenie wciągu i osi skrętnych stanowi idealne rozwiązanie. Taka konfiguracja jest idealna dla ciężarówek o zmiennej ładowności lub naczep, które często poruszają się w zatłoczonych rejonach. Stosowanie wciągu podczas długich tras i osi skrętnych w wąskich przestrzeniach pozwala maksymalnie wykorzystać obie funkcje, przekładając się na niższe koszty paliwa i zużycia opon.

Osie skrętne w przyczepach rolniczych typu tandem

Coraz większą popularność na rynku zdobywają przyczepy rolnicze typu tandem z osiami umieszczonymi obok siebie. Zaawansowane modele są wyposażone w oś skrętną, która znacznie poprawia ich funkcjonalność. Przyczepy z podwoziem tandem w sposób naturalny dociążają tylną oś ciągnika, co jest korzystne w warunkach mniejszej przyczepności. Jednakże, załadowana przyczepa naciska na tył ciągnika, co może powodować jego kołysanie na nierównościach i zmienia rozkład masy, wpływając na charakterystykę prowadzenia.

Aby uniknąć szybszego zużycia opon w przyczepie tandem podczas manewrów, można wybrać model ze skrętną osią. Jest to rozwiązanie droższe w zakupie, ale w dłuższym okresie pozwala obniżyć koszty eksploatacji przyczepy.

Rodzaje osi skrętnych w przyczepach rolniczych

Bierna oś skrętna (nadążna)

Najprostszym rozwiązaniem stosowanym w naczepach oraz przyczepach rolniczych są osie bierne, nazywane także nadążnymi. Skręt kół przyczepy następuje na skutek działania siły powstającej na styku kół i nawierzchni. Kąt skrętu kół przyczepy wynosi najczęściej kilkanaście stopni i jest uzależniony od promienia skrętu. Istotnym elementem jest blokada skrętu, która utrzymuje obie osie w jednej linii podczas jazdy do tyłu, uniemożliwiając skręt kół, który utrudniałby manewr cofania. Oś nadążna ustawia się zgodnie z kierunkiem jazdy ciągnika, z kątem skrętu wynoszącym +/- 15° zależnie od rozmiaru opon. Podczas jazdy po drodze z prędkością powyżej 15 km/godz. lub na biegu wstecznym, urządzenie hydrauliczne zapewnia silną blokadę i doskonale utrzymuje tylną i przednią oś w jednej linii, gwarantując bezpieczeństwo. Amortyzator zapewnia stabilność osi nadążnej, zapobiegając pojawieniu się zbyt dużych drgań.

Oś ze skrętem wymuszonym

Producenci stosują dwa podstawowe systemy sterowania osi ze skrętem wymuszonym:

• Układy hydrauliczne: Siłownik umieszczony pomiędzy ciągnikiem i przyczepą steruje siłownikiem zamontowanym przy osi. Kąt wychylenia jej kół jest zależny od promienia skrętu ciągnika.

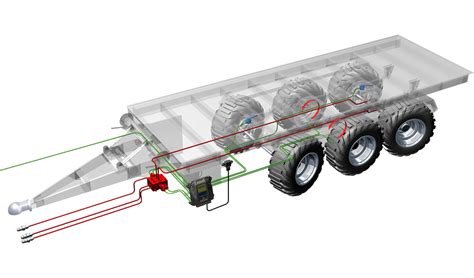

• Układy sterowane elektronicznie: Koła osi przyczepy są wychylane proporcjonalnie do kąta złamania jej dyszla, a także prędkości jazdy. Zamontowany na dyszlu czujnik podaje sygnał do siłowników hydraulicznych, które następnie skręcają koła. Systemy sterowane elektronicznie zapewniają większą precyzję działania, a tym samym lepszą zwrotność i wyższy poziom bezpieczeństwa.

Oś skrętna wymuszająca stanowi ważny organ zabezpieczający, gdyż utrzymuje pojazd w linii jazdy ciągnika. Siłownik zamontowany przy osi skrętnej jest sterowany siłownikiem odbiorczym połączonym z ciągnikiem za pomocą drążka sprzęgającego z zaczepem szybkim (lub siłownika, zależnie od modelu). Jest on przymocowany do dyszla za pośrednictwem oczka lub przegubu kulowego i steruje hydraulicznym układem kierowniczym. System jest zrównoważony dzięki siłownikom wyrównawczym, które działają z taką samą siłą w obu kierunkach. Układ jest wyposażony w centralę regulującą, zawierającą manometr, jeden zbiornik azotu, zawór wyrównujący i układ regulujący. Zaletą układu skrętnego wymuszającego jest nie tylko urządzenie samokorygujące, które uruchamia się samoczynnie, by pojazd wyjechał z koleiny, ale przede wszystkim jego prowadzenie zarówno do przodu, jak i do tyłu. Ponadto, w przeciwieństwie do osi nadążnej, ten system jest niezależny i nie wymaga ingerencji operatora podczas jazdy z dużą prędkością lub na biegu wstecznym, gdyż układ skrętny wymuszający kieruje i sprawuje kontrolę przez cały czas. Nie wymaga także podłączenia hydraulicznego do ciągnika, a w związku z tym nie zajmuje rozdzielacza.

Konfiguracje napędu w ciągnikach siodłowych: 4x2, 6x2, 6x4

Wybór konfiguracji napędu w ciągniku siodłowym to nie tylko kwestia technicznej specyfikacji, ale istotny wybór biznesowy. Oznaczenia 4×2, 6×2 i 6×4 kryją w sobie klucz do dopasowania pojazdu do konkretnych zadań transportowych. Pierwsza cyfra oznacza całkowitą liczbę punktów kołowych (zazwyczaj jedno koło bliźniacze liczone jest jako jeden punkt), a druga - liczbę kół napędzanych.

• 4×2: Najpopularniejsza i najczęściej spotykana na europejskich drogach konfiguracja. Posiada jedną oś skrętną z przodu i jedną oś napędową z tyłu. Charakteryzuje się niską masą własną, wyższą ładownością, niższym zużyciem paliwa oraz jest najtańsza w zakupie i serwisowaniu. Jest idealna do standardowego transportu dalekobieżnego.
• 6×2: Krok w stronę większej wszechstronności. Ciągnik posiada trzy osie: jedną skrętną, jedną napędową oraz jedną dodatkową oś nienapędzaną, która może być podniesiona, gdy pojazd jest pusty lub lekko załadowany. Głównym celem jest lepsze rozłożenie ciężaru i możliwość legalnego przewożenia cięższych, skondensowanych ładunków, np. kontenerów 20-stopowych czy cystern. Konfiguracja 6x2 z przodu z podwójną osią skrętną ma przewagę nad pozostałymi pod względem kosztów i ogólnej ładowności, będąc o ponad 500 kg lżejszą od wersji z podwójną osią tylną. Dodatkowo, ma lepsze właściwości jezdne i mniejszy rozstaw osi, co przekłada się na korzystniejszy rozkład naprężeń na ramie.
• 6×4: Przeznaczona do ekstremalnych warunków. W tej konfiguracji na trzy osie aż dwie są napędzane (tzw. tandem). Podwójny most napędowy zapewnia niezrównaną trakcję, idealną na placach budowy, w kopalniach, transporcie drewna czy ładunków ponadgabarytowych. Ciągniki 6×4 są najcięższe, co ogranicza ich ładowność w standardowym transporcie, charakteryzują się najwyższym zużyciem paliwa i są najdroższe w zakupie i serwisowaniu. Wersja z podwójną osią tylną jest lepsza od modelu 6x2 z przednią osią skrętną pod względem właściwości jezdnych, zdolności hamowania i zdolności pokonywania wzniesień. Większość wywrotek używa 6x4 tylnych podwójnych osi skrętnych ze względu na zalety nośności i liczbę opon.

Obecnie na rynku dostępne są modele trzyosiowe w trzech układach:

• 6×2 z przodu z podwójną osią skrętną: Ten układ, w porównaniu do modeli z podwójną osią tylną, jest lżejszy o ponad 500 kg, co pozwala na zwiększenie ładowności. Przednie osie skrętne mają pojedyncze opony i są lżejsze oraz tańsze od tylnych. Oferuje lepsze właściwości jezdne i mniejszy rozstaw osi, co korzystnie wpływa na rozkład naprężeń na ramie. Jest przeznaczony do modeli o mniejszym obciążeniu, lepszych warunkach pracy i niższych wymaganiach dotyczących przeciążalności tylnej osi.
• 6×4 z tyłu z podwójną osią napędową: Zapewnia doskonałą nośność i zdolność pokonywania wzniesień, co jest kluczowe dla wywrotek i pojazdów pracujących w trudnych warunkach.
• 6×2R z tyłu z podwójną osią napędową: Posiada większość zalet napędu na dwie osie tylne 6×4, z nieco gorszymi właściwościami jezdnymi. Bez obciążenia i przy niskim obciążeniu zmniejsza zużycie paliwa i poprawia dynamikę poprzez obniżenie oporów toczenia, a także może ograniczyć zużycie opon.

Szczegóły techniczne osi skrętnych

Osie skrętne BPW GSLA / GSLL mogą być zastosowane w pojazdach z osiami o skręcie wymuszonym lub nadążnym. Oś GSL to oś o skręcie wymuszonym, gdzie siły skrętu są znacząco zredukowane. BPW zaleca stosowanie blokady skrętu kół dla prędkości powyżej 40 km/h. Podczas skrętu ciągnika, odpowiednio do promienia skrętu, przemieszcza się siłownik zabudowany pomiędzy ciągnikiem a pojazdem ciągnionym.

W przypadku sterowania elektronicznego, koła osi skrętnej są skręcane proporcjonalnie do przemieszczenia dyszla, na którym jest zamontowany specjalny potencjometr. Korpus osi i zwrotnice są połączone ze sobą za pomocą sworzni zwrotnic i podkładek falistych. Podczas jazdy na wprost (położenie zerowe) podkładki faliste utrzymują koła w stabilnej pozycji do jazdy na wprost, dzięki czemu ciężar pojazdu powoduje nacisk na podkładki o kształcie falistym i ograniczoną możliwość ich przemieszczenia. Gdy ciągnik wprowadza pojazd ciągniony w zakręt, siły powstające pomiędzy kołami i nawierzchnią powodują skręt kół o kąt zależny od promienia skrętu (podkładki faliste przemieszczają się względem siebie). Oś skrętna sprawia, że układ jezdny pojazdu ciągnionego łatwiej skręca i precyzyjniej podąża za ciągnikiem.

Wymagania i uprawnienia dla kierowców

Prowadzenie ciągnika siodłowego z naczepą wymaga spełnienia określonych warunków psychofizycznych, zdrowotnych oraz posiadania odpowiednich uprawnień. Kierowca musi posiadać prawo jazdy kategorii C+E. W przypadku kierowania zespołem pojazdów o maksymalnej masie do 12 ton, wymagane jest prawo jazdy z kategorią C1+E. Ważne jest, aby każdy kandydat na kierowcę przeszedł kurs kwalifikacji wstępnej i regularnie udawał się na szkolenia podnoszące jego kompetencje. Dobra spostrzegawczość, umiejętność koncentracji uwagi, odporność psychiczna na monotonię pracy oraz brak nadpobudliwości czy agresji są kluczowe.

Nowoczesny ciągnik siodłowy - technologia i komfort

Współczesny ciągnik siodłowy to cud inżynierii. Silniki Diesla o pojemnościach od 11 do 16 litrów generują moce rzędu 450-770 koni mechanicznych, spełniając rygorystyczne normy emisji spalin, takie jak Euro 6. Manualne skrzynie biegów są wypierane przez automatyczne skrzynie biegów, które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, optymalizują dobór przełożeń. Systemy bezpieczeństwa, takie jak elektroniczny system hamulcowy EBS, aktywny tempomat (ACC), asystent pasa ruchu (LKA) czy system awaryjnego hamowania (AEBS), zapewniają najwyższy poziom bezpieczeństwa. Kabina kierowcy to jego biuro i dom w trasie, wyposażona w pneumatyczny fotel, liczne schowki, lodówkę, ogrzewanie postojowe oraz systemy telematyczne (FMS) do monitorowania pojazdu.
