Prawidłowe ustawienie luzu zaworowego jest kluczowym elementem eksploatacji ciągnika Ford 7700. Odpowiedni luz w układzie rozrządu gwarantuje prawidłową pracę jednostki napędowej, zapewnia dokładne zamykanie zaworów oraz ich właściwe chłodzenie. Należy pamiętać, że zawory są elementami najbardziej obciążonymi cieplnie w silnikach spalinowych.
Rola układu rozrządu w silniku Ford 7700

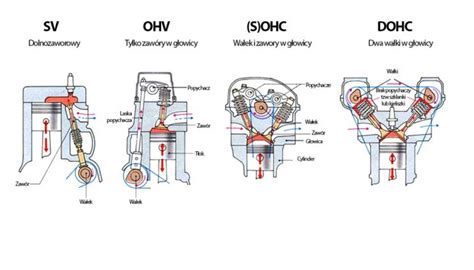

Zadaniem układu rozrządu zaworowego jest sterowanie wlotem powietrza do cylindra oraz wylotem gazów spalinowych. Zawory otwierane i zamykane w odpowiednim czasie zapewniają prawidłowe napełnianie cylindra świeżym ładunkiem oraz skuteczne oczyszczanie z produktów spalania. Nagrzewanie się zaworów podczas pracy silnika powoduje ich wydłużenie, dlatego konstrukcyjnie przewidziany jest luz zaworowy - minimalny odstęp między elementami mechanizmu, który pozwala zachować szczelność komory spalania.
Dlaczego regulacja luzów zaworowych jest niezbędna?
Zaniedbanie kontroli luzów zaworowych prowadzi do poważnych konsekwencji technicznych:
- Zbyt mały luz (lub jego brak): Powoduje niedomykanie się zaworów, co skutkuje przegrzewaniem zaworów, ich uszkodzeniem oraz zwiększeniem ciśnienia w komorach spalania.
- Zbyt duży luz: Powoduje spadek mocy, zwiększa hałas pracy silnika (metaliczne stukanie) oraz przyspiesza zużycie dźwigienek i krzywek wałka rozrządu.
Procedura sprawdzania i regulacji zaworów
Luz zaworowy powinien być sprawdzany przy okresowych przeglądach silnika w terminach określonych przez producenta. Z regulacją nie należy zwlekać do momentu, w którym słychać tzw. klepanie zaworów, gdyż świadczy to już o znacznym przeciążeniu elementów.
Przygotowanie do pracy
Przed przystąpieniem do czynności serwisowych należy zaopatrzyć się w:
- Szczelinomierz
- Zestaw specjalnych kluczy
- Nową uszczelkę pod pokrywę zaworów (jeśli jest wymagana)
Przed rozpoczęciem pracy zawsze należy zapoznać się z instrukcją obsługi silnika, która precyzuje warunki pomiaru oraz wymagane wartości luzu.
Technika regulacji
Regulację przeprowadza się zazwyczaj na zimnym silniku, chyba że instrukcja przewiduje inaczej. W silniku czterocylindrowym, takim jak w modelu Ford 7700, kluczowe jest odpowiednie ustawienie wału korbowego:
- Zdejmij pokrywę zaworów, aby uzyskać dostęp do klawiatury.
- Sprawdź obecny luz, próbując wsunąć listek szczelinomierza między trzonek zaworu a dźwigienkę.
- Jeśli luz jest nieprawidłowy, odkręć przeciwnakrętkę śruby regulacyjnej.
- Obracając wkrętem, ustaw luz tak, aby płytka szczelinomierza poruszała się z wyczuwalnym, lekkim oporem.
- Dokręć przeciwnakrętkę, trzymając wkręt regulacyjny w ustalonej pozycji.
| Stan silnika | Wartość luzu zaworowego |
|---|---|
| Silnik zimny | 0,30 mm |
| Silnik gorący | 0,25 mm |
Ze względu na ważność i precyzję tego procesu, zaleca się, aby w przypadku braku doświadczenia regulację zaworów zlecać autoryzowanym stacjom obsługi.
