Ciągnik T-25, pomimo swojej prostej konstrukcji, może zostać skutecznie wyposażony w układ hydrauliki zewnętrznej. Dzięki temu możliwe jest sterowanie dodatkowymi maszynami, takimi jak przyczepy, podnośniki czy ładowacze. Oryginalna wersja T-25 nie miała rozbudowanego systemu hydraulicznego, dlatego użytkownicy często decydują się na montaż rozdzielacza zewnętrznego i dodatkowych szybkozłączy. Niska masa ciągnika oraz prostota jego konstrukcji sprawiają, że modyfikacje są łatwe do przeprowadzenia nawet w warunkach gospodarstwa. Dostępność części i kompatybilność z uniwersalnymi elementami hydraulicznymi ułatwiają samodzielną rozbudowę układu. Dobrze dobrany zestaw hydrauliki zewnętrznej znacznie zwiększa zakres zastosowań T-25 w codziennej pracy rolniczej.
Dobór elementów układu hydrauliki zewnętrznej
Dobór elementów układu hydrauliki zewnętrznej do T-25 wymaga uwzględnienia jego konstrukcji i ograniczeń technicznych. Należy wybrać odpowiedni rozdzielacz - jedno- lub dwusekcyjny - który umożliwi sterowanie maszynami wyposażonymi w siłowniki. Pompa hydrauliczna powinna być dopasowana do mocy silnika oraz objętości oleju potrzebnej do zasilenia osprzętu. Warto wybrać podzespoły o niewielkich wymiarach, dzięki czemu możliwy jest montaż nawet w ograniczonej przestrzeni kabiny lub tylnej części ciągnika.
Rozdzielacz hydrauliczny - serce układu
Rozdzielacz w układzie hydrauliki zewnętrznej do T-25 to centralny element sterowania przepływem oleju. Wersja jednosekcyjna wystarcza do prostych zastosowań, np. do podnoszenia przyczepy lub obsługi jednego siłownika. Modele dwusekcyjne umożliwiają jednoczesne sterowanie dwoma siłownikami, co przydaje się np. przy ładowaczu czołowym. Rozdzielacze do T-25 powinny mieć zwartą konstrukcję i łatwo dostępne przyłącza - często montuje się je na błotniku lub ramie. Warto też wybrać rozdzielacz z funkcją pływającą lub z możliwością blokady w pozycji roboczej. Przy wyborze należy uwzględnić wydajność pompy oraz maksymalne ciśnienie robocze. W niektórych zestawach rozdzielacz posiada wbudowany zawór przelewowy, co upraszcza instalację.
Przewody hydrauliczne
Przewody w układzie hydraulicznym T-25 powinny być elastyczne, odporne na przetarcia i odpowiednio długie. Należy dobrać ich średnicę do przepływu oleju i ciśnienia roboczego w układzie - zbyt cienki przewód zwiększy opory i może doprowadzić do przegrzania. Przewody zbyt długie będą trudne do ułożenia i mogą się ocierać o elementy ramy. Warto również zwrócić uwagę na końcówki - szybkozłącza, kolanka czy gwinty - które muszą być zgodne z gniazdami rozdzielacza i osprzętu. Przewody zasilające i powrotne najlepiej prowadzić wzdłuż ramy, mocując je za pomocą obejm lub uchwytów gumowych.
Modernizacja układu hydraulicznego
Modernizacja hydrauliki zewnętrznej w ciągniku T-25 staje się konieczna, gdy pojawiają się problemy z kompatybilnością maszyn lub niedostateczna wydajność układu. Oryginalne rozwiązania w T-25 są ograniczone i często nieprzystosowane do nowoczesnych wymagań. Dołożenie dodatkowej sekcji rozdzielacza pozwala sterować np. chwytakiem, przyczepą wywrotką i podnośnikiem bez konieczności ciągłego przepinania przewodów. Modernizacja może obejmować montaż rozdzielacza sekcyjnego, wymianę pompki na model o wyższej wydajności, dodanie wskaźnika ciśnienia czy wprowadzenie lepszego filtrowania. Niektóre zestawy modernizacyjne dostępne na rynku zawierają wszystko, co potrzebne do instalacji - od uchwytów po szybkozłącza.
Ograniczenia łączenia rozdzielaczy
Należy pamiętać, że rozdzielaczy w ciągniku T-25 nie można łączyć szeregowo. Zamknięcie sekcji na drugim rozdzielaczu powoduje wzrost ciśnienia w pierwszym, co za tym idzie zamknięcie zaworu przelewowego. Przy braku otwarcia sekcji w pierwszym rozdzielaczu, ciśnienie jest blokowane, co doprowadza do obciążenia i rozerwania pompy. Łączenie tych rozdzielaczy jest możliwe tylko równolegle i wyłącznie przez dzielnik strumienia, nie ma innej możliwości.
Diagnostyka problemów z podnośnikiem
W przypadku problemów z podnoszeniem, gdy dźwignia podnośnika odbija, a podnoszenie jest słabe, należy sprawdzić stan układu hydraulicznego. Problemy mogą wynikać z wielu przyczyn, w tym z zużycia elementów lub zanieczyszczeń w układzie. Zanim zaczniemy obwiniać radzieckich konstruktorów, warto zadać sobie pytanie: kiedy ostatnio serwisowaliśmy hydraulikę? W większości przypadków winny jest nie Władimirec, tylko jego operator, który zaniedbał konserwację.
Modyfikacja hydrauliki w t-25

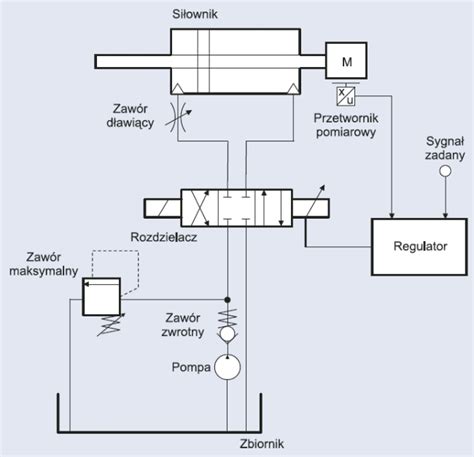

Budowa oryginalnego układu hydraulicznego T-25

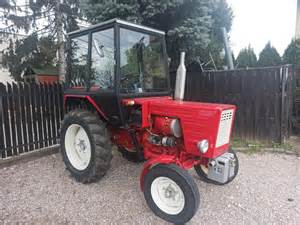

Władimirec T-25 to przykład prostej, topornej konstrukcji. W jego hydraulice nie znajdziemy żadnych cudów, elektroniki, zaworów proporcjonalnych czy czujników kąta podnoszenia. Znajdziemy tam tylko cztery podstawowe elementy: pompę NSz-10, rozdzielacz hydrauliczny R-75, siłownik C-75 i zbiornik oleju. Układ jest prosty jak drut telegraficzny. Działa? To nie ruszaj!
Pompa NSz-10 - serce układu
Wszystko zaczyna się od pompy NSz-10. To serce całego układu, choć bije raczej spokojnym, niemal emeryckim rytmem. W założeniu pompa miała być używana do wspomagania kierownicy w MTZ-tach i JUMZ-ach. Pompa hydrauliczna NSz-10 nie należy do wydajnych. Choć we Władimircu pracuje jako pompa podnoszenia, to w radzieckim sprzęcie stosowana jest głównie do napędzania wspomagania kierownicy ciągników MTZ. Pompa w tym układzie podnoszenia jest raczej dychawiczna. Poza tym jest napędzana przez dziwny rodzaj sprzęgiełka przesuwnego z kulkami, które samo w sobie jest nieco mniej archaiczne niż koło u wozu.

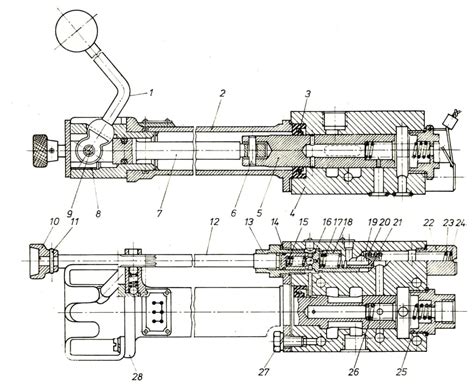

Rozdzielacz hydrauliczny R-75
Kolejny element - rozdzielacz hydrauliczny R-75. Z zewnątrz wygląda jak kawałek żeliwa z dwiema dźwigniami, ale to on decyduje, czy pług pójdzie w górę, czy w dół. W teorii - niezniszczalny. Starsze, radzieckie rozdzielacze z lat 80. potrafiły pracować latami bez awarii. Ale te nowsze, produkowane już „po kosztach”, mają swoje humory. Po kilku miesiącach pękają, kruszą się, a ciśnienie ucieka, choć na zewnątrz nic nie widać. Efekt? Suwak ciężko chodzi, trzeba się siłować z dźwignią, a podnośnik reaguje z opóźnieniem.

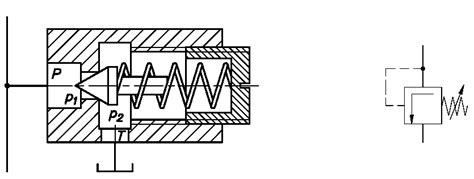

Zawór przelewowy
Dalej mamy zawór przelewowy. Ten z kolei potrafi przepuszczać olej do zbiornika wtedy, gdy najbardziej potrzebujemy ciśnienia. Zawór bezpieczeństwa - zamiast trzymać, puszcza go z powrotem, jakby mówił: „a niech se spłynie, szkoda pompować”.

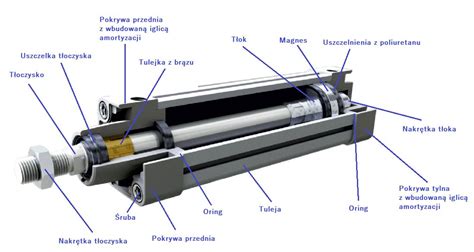

Siłownik C-75 - słaby punkt
Jeśli hydraulika T-25 ma swoje „czarne owce”, to bez wątpienia należy do nich siłownik C-75. Został w nim zastosowany chyba za karę lub po prostu - jak przypuszczam, w ZSRR była nadprodukcja tych siłowników i gdzieś je musieli wcisnąć. Ten element to techniczne zło wcielone. Świadczy o nim już jego budowa, bo jest bardzo mało odporny na skręcanie i wystarczy lekkie mechaniczne przeciążenie, a już cieknie. Ów zaworek w głównej mierze służy do robienia przecieków, bo jego główna funkcja wyłączania nie działa. Wielu użytkowników radzi sobie z tym w prosty sposób - po prostu zaworek usuwa, uszczelnia siłownik porządnie i zapomina o jego istnieniu.
Zbiornik hydrauliczny
I na koniec zostaje nam jeszcze zbiornik hydrauliczny. Zbiera się w nim nie tylko olej, ale też wszystko, co z niego spływa: opiłki, kurz, osady, resztki starych uszczelek czy kłaki silikonu. Często zbiornik nie jest czyszczony, a zanieczyszczenia w oleju zatykają filtr ssawny przy pompie, ograniczają przepływ i powodują zacinanie się całego układu. Dlatego przy każdej wymianie oleju warto poświęcić chwilę, odkręcić dekiel i przemyć wnętrze korpusu zbiornika.
Podsumowanie konserwacji
Kiedy Władimirec zaczyna się buntować, nie trzeba od razu wymieniać połowy hydrauliki. Hydraulika we Władimircu T-25 to konstrukcja, która - jak to w Związku Radzieckim - miała być prosta, tania i niezniszczalna. I w zasadzie taka jest, dopóki ktoś o nią dba. Więc jeśli Twój T-25 zaczyna się „zacinać” przy podnoszeniu, spójrz na podstawy: czystość, szczelność, serwis. Później zamów pompę, rozdzielacz i siłownik - w sumie kosztują grosze. Wyczyść dokładnie zbiornik i pamiętaj o dobrych uszczelkach miedzianych do rozdzielacza. Takich, które mimo grubości 2 mm jesteś w stanie zgiąć palcami.
