Układ elektryczny w ciągniku rolniczym jest jednym z najbardziej wrażliwych na uszkodzenia podzespołów. Niezależnie od tego, czy mamy do czynienia ze starszym modelem, czy z nowoczesną maszyną naszpikowaną elektroniką, problemy z kablami akumulatora, rozruchem czy obwodami elektrycznymi mogą skutecznie unieruchomić ciągnik. W niniejszym artykule przedstawiamy najczęstsze problemy, ich diagnostykę oraz skuteczne rozwiązania, opierając się na praktycznych doświadczeniach użytkowników.
Problemy z rozruchem i gorącymi kablami
Jednym z najczęściej zgłaszanych problemów jest ciężkie kręcenie rozrusznika, co może sugerować jego blokowanie. Jeśli kable zasilające akumulator (zarówno plus, jak i minus) są ciepłe, świadczy to o zbyt małym przekroju przewodów. Zaleca się wówczas połączenie masy bezpośrednio pod śrubę mocującą rozrusznik, a nie do blachy, jak to często bywa w oryginalnych instalacjach.
Gorące kable, a także ich nieprzyjemny zapach (spalona izolacja), to niemal pewny znak, że są one uszkodzone i wymagają natychmiastowej wymiany. Iskrznie, zwłaszcza przy poruszaniu odprężnikiem, widoczne na podłodze lub obudowie, również wskazuje na problem z przewodami, klemami lub wyłącznikiem masy (tzw. "heblem").
Przekrój przewodów a prąd rozruchowy
W przypadku rozrusznika o mocy 3500 W przy napięciu znamionowym 12 V, prąd znamionowy wynosi około 300 amperów. Jednak podczas rozruchu, zwłaszcza zimą, napięcie akumulatora może spaść nawet do 9,6 V, co zwiększa pobór prądu do ponad 360 A. Z tego powodu dobór odpowiedniego przekroju kabli jest kluczowy.
- Przewody o przekroju 35 mm² zapewniają prąd znamionowy około 350 A, co w wielu przypadkach może być wystarczające, ale bywa "na styk".
- Zaleca się rozważenie zastosowania kabli o przekroju 50 mm², aby zapewnić większy margines bezpieczeństwa, szczególnie w trudnych warunkach pracy lub przy niższym napięciu akumulatora.
Należy pamiętać, że wymieniając przewody akumulatora, należy stosować wyłącznie te o właściwej średnicy i przewodnictwie elektrycznym, dobranym do zaleceń producenta ciągnika. W przeciwnym razie kable będą się grzały, a ich połączenia ulegały szybkiemu zniszczeniu.
Problemy z masą i wyłącznikiem prądu (heblem)
Oryginalne wyłączniki masy (heble) z czasem mogą ulegać awariom i wymagać wymiany. Niezawodny "hebel" jest podstawą bezpiecznej instalacji, umożliwiając szybkie odłączenie prądu w razie problemów. Ważne jest, aby masa była solidnie połączona z korpusem silnika. W niektórych ciągnikach, np. we "Władku", zacisk ujemny akumulatora podłączony jest do podstawy kabiny przez wyłącznik prądu, a sama podstawa nie jest odpowiednio zmasowana z korpusem silnika. Podstawa ta, zamocowana na gumowych kulach, staje się wówczas jedynym przewodnikiem dużego prądu rozruchu. W takim przypadku zaleca się wykonanie dodatkowego połączenia kabiny z korpusem silnika za pomocą plecionki masowej.
Awaria instalacji elektrycznej: dym, płomienie i zwarcia
Nagłe pojawienie się dymu i płomieni z pod tablicy rozdzielczej to niezwykle groźna sytuacja, mogąca doprowadzić do poważnego pożaru. Taka sytuacja może być wynikiem zwarcia w instalacji. Przykładem jest spalenie się przewodów zasilających kontrolkę ładowania akumulatora, które były razem w koszulce termokurczliwej.
Pożar od instalacji elektrycznej .Jak to się zaczyna
Przyczyny zwarcia
Jedną z możliwych przyczyn zwarcia jest uszkodzenie żaróweczki kontrolnej, a dokładniej zwarcia w jej oprawce lub jednego z zacisków do masy. Jeśli zaciski na oprawce są przetopione, wskazuje to na zwarcie o wysokim natężeniu. W ciągnikach, w których zaciski stacyjki (np. nr 30) zasilane są bezpośrednio z akumulatora bez zabezpieczenia, cienkie przewody kontrolki ładowania mogą nie wytrzymać prądu zwarciowego, co prowadzi do ich przepalenia.
Modernizacja i zabezpieczenia
W celu zapobiegania podobnym awariom zaleca się modernizację układu elektrycznego poprzez zastosowanie głównego bezpiecznika, który odetnie dopływ prądu w przypadku zwarcia. Dodatkowo, montaż głównego wyłącznika prądu to bardzo praktyczne rozwiązanie, pozwalające na szybkie odłączenie zasilania w awaryjnych sytuacjach.
Problemy z klemami i akumulatorami
Stan klem i ich właściwy styk na słupkach akumulatora odpowiadają za znaczną część nagłych awarii. Klemy nie mogą być luźne ani pokryte śniedzią, ponieważ pogarsza to przewodnictwo elektryczne i prowadzi do przegrzewania się połączeń. Jeśli chodzi o wymianę klem, zaleca się poszukiwanie modeli zaciskanych lub do zagniecenia, ponieważ lutowanie do klem ołowianych wymaga wprawy. Brakuje niestety ogólnodostępnych informacji o wytrzymałości prądowej wielu klem, co utrudnia dobór.
Współczesne akumulatory
Dzisiejsze akumulatory, choć oferują potężne prądy rozruchowe, charakteryzują się niższą masą w porównaniu do starszych modeli, co wynika z mniejszej ilości ołowiu w ich konstrukcji. Cienkie siatki z napyloną warstwą ołowianą zastąpiły grube płyty w celach. Skutkuje to tym, że nowoczesnych akumulatorów nie można już ponownie formować ani zbyt zasiarczać, a ich okres użytkowania jest ściśle określony. Po tym czasie wymagają wymiany na nowe.
Generowanie prądu: od prądnic do alternatorów
Prądnice i regulatory napięcia
Era prądnic w ciągnikach powoli odchodzi w przeszłość, choć w starszych maszynach można je jeszcze spotkać. Regularne przeglądy, obejmujące wymianę łożysk i szczotek węglowych, przedłużały ich żywotność. Większym problemem często okazywały się zewnętrzne regulatory napięcia, takie jak Rg-15c czy Rg-15d. Pod ich obudową znajduje się rezystor drutowy, który nagrzewa się podczas pracy. Jeśli zostanie on pokryty kurzem lub mieszanką kurzu i oleju, może się przepalić, co skutkuje brakiem ładowania akumulatora.

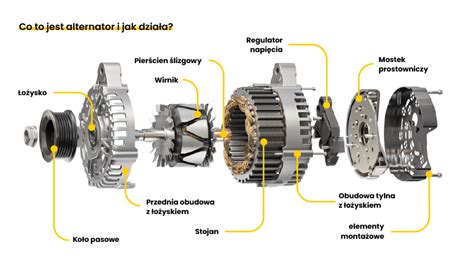

Alternatory
Alternator w ciągniku to urządzenie praktycznie bezobsługowe, jednak jego niesprawność jest częstą przyczyną niedoładowanych akumulatorów i problemów z rozruchem. Niedoładowanie może nawet "psuć" nowe akumulatory.
Przyczyny awarii alternatora:
- Woda: Alternatory nie tolerują strumienia myjki ciśnieniowej, szczególnie gdy ich rozgrzana obudowa jest traktowana zimną wodą.
- Zwarcia: Nie tylko te wewnątrz samego urządzenia, ale również zwarcia w instalacji elektrycznej, nawet te oddalone od alternatora, mogą go uszkodzić.
- Niewłaściwe napięcie paska:
- Za luźny pasek ślizga się, wirnik alternatora nie osiąga prawidłowych obrotów, co prowadzi do niedoładowania.
- Za mocno napięty pasek szybko niszczy ułożyskowanie alternatora, skutkując poważną awarią. Regularna kontrola naciągu paska jest podstawową czynnością obsługową.
Instalacja elektryczna: wrażliwość i konserwacja
Instalacja elektryczna w ciągniku to sieć kabli i przewodów wykonanych ze stopów miedzi, które doskonale przewodzą prąd, ale szybko ulegają utlenieniu. Upływ czasu powoduje reakcje chemiczne na stykach, ich śniedzenie lub utlenianie, co pogarsza przewodnictwo elektryczne, a nawet je uniemożliwia. W newralgicznych miejscach połączenia pokrywa się srebrem lub złotem, aby zapobiec destrukcyjnemu wpływowi czasu.
Przewody wysokiego natężenia
Chociaż napięcie w instalacji elektrycznej ciągnika to zazwyczaj niegroźne 12 V, istnieją miejsca, gdzie natężenie prądu jest bardzo wysokie, sięgające ponad 1000 amperów. Dotyczy to wszystkich przewodów wokół akumulatorów i rozrusznika. Mają one dużą średnicę nie bez powodu, a ich obsługa i naprawy wymagają szczególnej ostrożności.
Czujniki i ich awarie
W nowoczesnych ciągnikach ilość czujników jest znacznie większa (ciśnienia oleju, paliwa, temperatury, powietrza, biegów, skrętu, hydrauliki, ciśnienia w oponach itp.). Każdy z nich może ulec awarii lub uszkodzeniu, co często prowadzi do unieruchomienia ciągnika.
Gryzonie i czynniki zewnętrzne
Instalacje elektryczne są również narażone na uszkodzenia spowodowane przez gryzonie, które potrafią przegryźć całe wiązki przewodów. Dodatkowo, w osłonach peszelowych przewodów może gromadzić się woda, co również sprzyja awariom.
Chociaż nie da się wykluczyć wszystkich nagłych awarii, regularne przeglądy instalacji elektrycznej, zwracanie uwagi na kable i przewody narażone na kontakt z czynnikami atmosferycznymi, mogą znacząco im zapobiegać. Instalacja elektryczna w ciągnikach, choć jest najsłabszym podzespołem, przy odpowiedniej konserwacji może służyć bezawaryjnie przez długi czas.

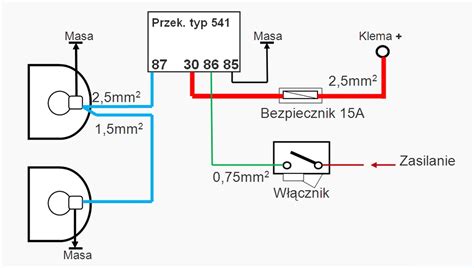

Problemy z bezpiecznikami oświetlenia roboczego
Grzejące się bezpieczniki od lamp roboczych, prowadzące do podtopienia plastiku w ich oprawkach, nawet jeśli są to bezpieczniki o prawidłowej wartości (np. 25A), wskazują na zbyt dużą rezystancję na stykach bezpiecznika i oprawki dla danego poboru mocy. Taka sytuacja często występuje, gdy pod jeden bezpiecznik podłączone są na przykład cztery żarówki halogenowe o mocy 55 W każda.
Rozwiązania problemu grzejących się bezpieczników:
- Zastosowanie gabarytowo większych oprawek bezpieczników, które lepiej odprowadzają ciepło i mają solidniejsze styki.
- Podział obciążenia poprzez zastosowanie większej liczby bezpieczników (np. czterech zamiast jednego), co zmniejszy prąd przepływający przez każdy bezpiecznik i jego oprawkę.
