Układ powietrzny w ciągniku pełni dwie kluczowe role. Z jednej strony odpowiada za dostarczenie niezbędnego tlenu do procesu spalania w silniku, z drugiej zaś - jako układ pneumatyczny - zasila mechanizmy hamulcowe oraz inne odbiorniki. Prawidłowe działanie tego systemu jest gwarancją nieprzerwanej pracy wielu procesów technologicznych, co czyni tę instalację nieodzowną w nowoczesnym przemyśle i rolnictwie.
Układ dolotowy powietrza w ciągniku gąsienicowym
Tak jak my, ludzie, potrzebujemy powietrza do oddychania i spalania kalorii, tak silnik ciągnika gąsienicowego potrzebuje powietrza, aby efektywnie spalać paliwo. Cały proces zaczyna się od filtra powietrza. To jest jak pierwsza linia obrony, znajdująca się na samym początku ścieżki wlotu powietrza. Zadaniem filtra powietrza jest wychwytywanie całego brudu, kurzu i innych zanieczyszczeń unoszących się w powietrzu. Kiedy traktor gąsienicowy pracuje na placu budowy lub w kopalni, wszędzie unoszą się tony pyłu.
Filtr powietrza w ciągniku gąsienicowym jest zwykle komponentem o wysokiej wydajności, zaprojektowanym tak, aby naprawdę dobrze wychwytywał nawet najmniejsze cząsteczki. Większość tych filtrów jest wykonana ze specjalnego papieru lub tkaniny, która ma wiele drobnych porów. Powietrze po przejściu przez filtr trafia do kanału dolotowego - rurki łączącej filtr z silnikiem. Kanał ten zaprojektowano tak, aby był możliwie gładki i prosty, co umożliwia łatwy przepływ powietrza.
Turbosprężarka i sterowanie przepływem

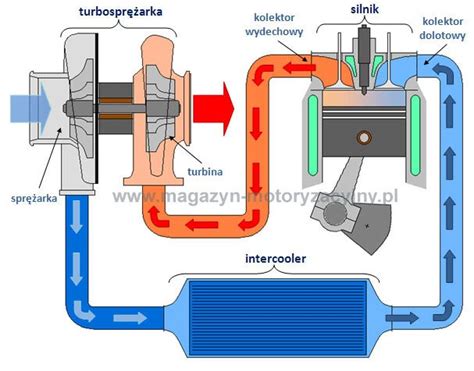

Niektóre ciągniki gąsienicowe są również wyposażone w turbosprężarkę lub doładowanie. Są to urządzenia, które sprężają powietrze, zanim dostanie się ono do silnika. Kiedy powietrze jest sprężone, do komory spalania może zmieścić się go więcej, co oznacza, że można spalić więcej paliwa, a silnik może wytworzyć większą moc.
Kolejnym elementem jest korpus przepustnicy, który działa jak strażnik układu. Kontroluje on ilość powietrza dostającego się do silnika za pomocą zaworu motylkowego. Położeniem tego zaworu steruje jednostka sterująca silnika (ECU). Następnie powietrze dociera do kolektora dolotowego, który przypomina centrum dystrybucyjne. Jego zadaniem jest równomierny rozdział powietrza pomiędzy wszystkie cylindry silnika za pomocą starannie ukształtowanych kanałów.
Zasada działania sprężarki powietrza
Sprężarki to urządzenia, które służą do uzyskiwania wysokiego ciśnienia sprężonego powietrza lub wymuszenia jego przepływu. Ich zadaniem jest zwiększenie ciśnienia medium roboczego powyżej ciśnienia atmosferycznego, czyli początkowego. Ze względu na cechy konstrukcyjne sprężarki można podzielić na dwie grupy:
- Wyporowe: ciśnienie zwiększane jest poprzez zasysanie oraz tłoczenie objętości gazu dzięki elementowi znajdującemu się w części napędzanej. Sprężanie odbywa się w zamkniętej objętości.
- Przepływowe: sprężanie gazu następuje na skutek zmiany energii kinetycznej strumienia gazu na energię potencjalną za pomocą szybko poruszających się łopatek wirnika.
Rodzaje sprężarek stosowanych w maszynach
| Typ sprężarki | Charakterystyka i zasada działania |
|---|---|
| Tłokowa | Sprężanie realizują tłoki poruszające się ruchem posuwisto-zwrotnym w cylindrach. Uzyskują ciśnienia od 0,1 MPa do nawet kilkunastu MPa. |
| Śrubowa | Wytwarzają sprężone powietrze dzięki dwóm obracającym się wałom (śrubom). Charakteryzują się wysoką wydajnością i cichą pracą. |
| Membranowa | Wykorzystują elastyczną przeponę. Brak bezpośredniego kontaktu powietrza z olejem gwarantuje wysoką czystość gazu. |
| Łopatkowa | Zwiększają ciśnienie w komorach tworzonych pomiędzy zamontowanymi łopatkami a obudową. Odznaczają się brakiem wibracji. |
Animacja 3D przedstawiająca zasadę działania sprężarki śrubowej
Układ pneumatyczny i hamulcowy w ciągnikach
W przypadku samochodów ciężarowych i ciągników, wyhamowanie zestawu ważącego wiele ton wymaga sił, których nie są w stanie zapewnić tradycyjne mechanizmy hydrauliczne. Rozwiązaniem są układy pneumatyczne. Kiedy kierowca naciska pedał hamulca, uruchamia zawór odpowiadający za dopływ sprężonego powietrza do siłowników umieszczonych przy kołach. Dopiero siłownik, zasilany powietrzem ze sprężarki, porusza szczęki hamulcowe.
Układ pneumatyczny składa się z kilku kluczowych komponentów:
- Kompresory: redukują objętość powietrza i podnoszą ciśnienie.
- Osuszacze i odolejacze: usuwają wilgoć i cząsteczki oleju, zapobiegając korozji.

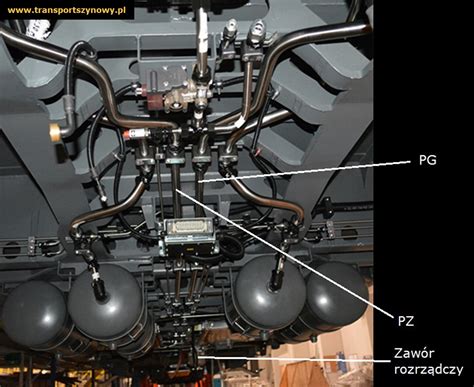

- Zbiorniki powietrza (komory): pozwalają na magazynowanie sprężonego powietrza, zapewniając jego stały dopływ.
- Zawory bezpieczeństwa: chronią instalację przed przekroczeniem wartości granicznej ciśnienia.
Magazynowanie i dystrybucja: Zbiorniki główne
Sprężone powietrze jest magazynowane w zbiornikach głównych, w których ciśnienie osiąga wartość zazwyczaj od 0,7 do 1 MPa (7-10 bar). Spadek ciśnienia poniżej wartości roboczej powoduje automatyczne załączenie sprężarki. Zbiorniki te muszą być okresowo odwadniane z kondensatu (mieszaniny wody, oleju i zanieczyszczeń) za pomocą kurków odwadniających lub automatów.
Konserwacja i optymalizacja systemu
Sprawnie działający układ dolotowy i pneumatyczny zapewnia dopływ odpowiedniej ilości czystego powietrza we właściwym czasie. Z drugiej strony, zatkany filtr może zmniejszyć ilość powietrza przedostającego się do silnika, co oznacza, że silnik musi pracować ciężej. W układach pneumatycznych cząsteczki oleju odkładają się na ściankach chłodnicy powietrza (wężownicy) w postaci nagaru. Pełna drożność i czystość chłodnicy powietrza to podstawowe warunki żywotności sprężarki.
Wskazówka serwisowa: Chłodnice powietrza, ze względu na swój spiralny kształt, powinny być wymieniane na nowe podczas wymiany sprężarki, gdyż zalegający w nich nagar jest niemal niemożliwy do usunięcia. Regularne przeglądy techniczne pozwalają na bieżąco identyfikować potencjalne nieszczelności i spadki ciśnienia, co przekłada się na mniejsze zużycie energii i większą wydajność maszyny.
Jeśli szukasz sprzętu budowlanego o dużej mocy i stabilności do ciężkich zadań, ciągnik gąsienicowy z wydajnym układem powietrznym jest rozwiązaniem znacznie potężniejszym niż np. miniwywrotka. Pamiętaj, aby zawsze stosować właściwy olej silnikowy i dbać o szczelność układu zasysania powietrza, szczególnie w trudnych warunkach wysokiego zapylenia.
