Prawidłowe podłączenie przewodów hydraulicznych prasy belującej do ciągnika jest kluczowe dla efektywnej i bezpiecznej pracy w rolnictwie. Ciągnik Landini 7550, choć jest modelem starszej generacji, nadal służy wielu rolnikom, a jego system hydrauliczny, choć prostszy niż w nowoczesnych maszynach, wymaga odpowiedniego zrozumienia przy obsłudze osprzętu takiego jak prasy belujące.
Wymagania hydrauliczne prasy belującej
Zanim przystąpi się do podłączania, należy dokładnie zapoznać się z instrukcją obsługi prasy belującej. Różne modele pras mogą mieć odmienne wymagania dotyczące przepływu oleju, ciśnienia oraz liczby potrzebnych sekcji hydraulicznych.
- Ciśnienie robocze: Sprawdź, czy maksymalne ciśnienie generowane przez pompę hydrauliczną Landini 7550 jest zgodne z wymaganiami prasy. Zazwyczaj starsze ciągniki generują wystarczające ciśnienie dla standardowych pras.
- Przepływ oleju: Określ, czy wydajność pompy ciągnika (L/min) jest wystarczająca do płynnego i szybkiego działania wszystkich funkcji prasy (np. otwieranie i zamykanie komory, sterowanie podbieraczem, owijanie).
- Liczba sekcji: Większość pras belujących wymaga co najmniej jednej sekcji dwustronnego działania (np. do otwierania/zamykania komory) oraz ewentualnie jednej sekcji jednostronnego działania (np. do podnoszenia/opuszczania podbieracza lub do sterowania wyrzutnikiem bel).

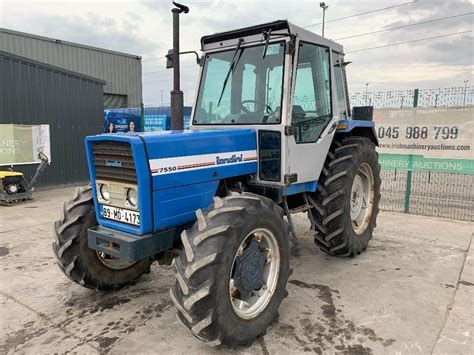

System hydrauliczny Landini 7550
Ciągniki Landini serii 50, w tym model 7550, zazwyczaj wyposażone są w prosty, ale niezawodny system hydrauliczny. Posiadają one zazwyczaj dwie lub trzy sekcje hydrauliki zewnętrznej, sterowane dźwigniami w kabinie. Standardowo, dostępne są szybkozłącza hydrauliczne na tylnej części ciągnika.
Identyfikacja szybkozłączy
- Złącza ciśnieniowe (żeńskie): To do nich podłącza się przewody zasilające od prasy.
- Złącza powrotne (żeńskie): Służą do odprowadzania oleju z powrotem do zbiornika ciągnika. W przypadku niektórych pras z obiegiem otwartym może być wymagany osobny powrót niskociśnieniowy (tzw. "wolny spływ"), choć wiele starszych pras wykorzystuje powrót przez standardowe szybkozłącze.
- Oznaczenia: Zazwyczaj złącza są oznaczone kolorami lub symbolami, ale w starszych maszynach warto sprawdzić działanie każdej sekcji poprzez krótkie uruchomienie (np. obserwując ruch swobodnego przewodu ciśnieniowego).
Procedura podłączenia przewodów hydraulicznych
Podłączenie prasy belującej do Landini 7550 wymaga zachowania ostrożności i precyzji.
1. Przygotowanie
- Zaparkuj ciągnik na płaskiej, stabilnej powierzchni i zaciągnij hamulec ręczny.
- Wyłącz silnik i upewnij się, że system hydrauliczny jest pozbawiony ciśnienia (np. poprzez kilkukrotne poruszenie dźwigniami hydrauliki zewnętrznej).
- Oczyść końcówki szybkozłączy w ciągniku i w prasie z brudu i kurzu, aby zapobiec zanieczyszczeniu układu hydraulicznego.
2. Podłączanie przewodów
Prasy belujące najczęściej wymagają jednej lub dwóch par przewodów hydraulicznych. Typowy układ to:
- Przewody do siłowników (np. otwieranie/zamykanie komory): Te przewody podłącza się do sekcji dwustronnego działania ciągnika. W Landini 7550 należy podłączyć jeden przewód do gniazda zasilającego, a drugi do gniazda powrotnego danej sekcji. Upewnij się, że są one prawidłowo sparowane.
- Przewody do funkcji jednostronnego działania (np. podbieracz): Jeśli prasa posiada funkcje jednostronnego działania, podłącz przewód zasilający do odpowiedniej sekcji, a powrót może odbywać się przez inne złącze powrotne lub do wolnego spływu (jeśli jest dostępny i wymagany).
Wskazówka: Jeśli prasa ma dwa przewody do jednej funkcji dwustronnej (np. niebieski i czerwony), spróbuj podłączyć je do dowolnej sekcji dwustronnego działania. Jeśli ruch jest odwrotny do oczekiwanego, po prostu zamień przewody miejscami na szybkozłączach ciągnika.
MIZAR Poradniki #15 - Szeregowe łączenie rozdzielaczy hydraulicznych
3. Zabezpieczenie połączeń
Po podłączeniu wszystkich przewodów upewnij się, że szybkozłącza są dokładnie zapięte i szczelne. Pociągnij delikatnie za każdy przewód, aby sprawdzić, czy nie wyskoczy. Nieszczelne połączenia mogą prowadzić do wycieków oleju i utraty ciśnienia.
Testowanie i regulacja
Po podłączeniu prasy, należy przeprowadzić testy, aby upewnić się, że wszystko działa poprawnie i bezpiecznie.
- Uruchom silnik ciągnika: Ustaw niskie obroty.
- Sprawdź szczelność: Obserwuj wszystkie połączenia hydrauliczne pod kątem wycieków.
- Aktywuj funkcje prasy: Ostrożnie uruchamiaj poszczególne funkcje prasy (np. podnoszenie/opuszczanie podbieracza, otwieranie/zamykanie komory). Obserwuj ich płynność działania i reakcję.
- Regulacja przepływu: Jeśli Landini 7550 posiada regulację przepływu oleju do zewnętrznych sekcji hydraulicznych, dostosuj ją w zależności od potrzeb prasy, aby zapewnić optymalną prędkość reakcji siłowników.
Konserwacja i bezpieczeństwo
- Czystość: Regularnie czyść szybkozłącza i końcówki przewodów. Brud jest jedną z głównych przyczyn awarii układów hydraulicznych.
- Stan przewodów: Sprawdzaj przewody hydrauliczne pod kątem pęknięć, przetarć, zagnieceń i innych uszkodzeń. Uszkodzone przewody należy natychmiast wymienić.
- Poziom i jakość oleju: Upewnij się, że w ciągniku jest odpowiedni poziom czystego oleju hydraulicznego o właściwych parametrach. Zanieczyszczony olej może prowadzić do uszkodzeń pompy i siłowników.
- Nigdy nie sprawdzaj szczelności połączeń gołą ręką pod ciśnieniem - płyn hydrauliczny pod wysokim ciśnieniem może spowodować poważne obrażenia.
Zrozumienie systemu hydraulicznego Landini 7550 i przestrzeganie zasad bezpiecznego podłączania prasy belującej zapewni długotrwałą i bezproblemową pracę obu maszyn.
