Budowa ciągnika samodzielnego, znanego jako SAM, to fascynujący projekt, który łączy w sobie pasję do mechaniki oraz kreatywność. Wiele osób podejmuje się tego wyzwania, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia oraz silnika, a często wykorzystywane są elementy z starszych ciągników, takich jak Ursus C-328 czy T-25.
W niniejszym artykule przedstawimy kroki, które pomogą w budowie własnego traktora, zwracając uwagę na najważniejsze aspekty, takie jak wybór części, montaż oraz kwestie techniczne. Omówimy również zasady bezpieczeństwa oraz wymagania prawne związane z użytkowaniem samodzielnie zbudowanego ciągnika.
Historia i motywacje powstawania ciągników SAM
W czasach, gdy składnice rolnicze świeciły pustkami, a zdobycie nowego Ursusa graniczyło z cudem, wielu polskich rolników wzięło sprawy w swoje ręce. Z dostępnych części, często pochodzących z zupełnie innych maszyn, budowali własne ciągniki. Dlaczego ktoś budował ciągnik SAM? Odpowiedź jest prosta - to naturalna potrzeba posiadania maszyny zdolnej odciążyć pracę. Gospodarstwa się rozrastały, praca ręczna stawała się nie do ogarnięcia, a dostępność sprzętu rolniczego była mocno ograniczona. W latach 70. czy 80. rolnicy, szczególnie ci z zacięciem mechanicznym, wpadali na prosty pomysł: „Zrobię sobie traktor sam”. Nie był to kaprys ani hobby, tylko realna potrzeba. SAM miał orać, przewozić, kosić - ale nie musiał wyglądać. Czasy PRL to czas wiecznego niedoboru. Na Ursusa C-330 czekało się latami. Kiedy pojawiał się w sprzedaży, zapotrzebowanie przekraczało podaż dziesięciokrotnie. Rolnicy z mniejszych gospodarstw byli na końcu kolejki - duże PGR-y i spółdzielnie miały pierwszeństwo. Trzeba było sobie radzić. Dla wielu wiejskich majsterkowiczów budowa własnego ciągnika była jedyną drogą do mechanizacji gospodarstwa. Co więcej, w tamtych czasach nikt nie pytał o homologację. Niektóre konstrukcje były tak udane, że przechodziły z ojca na syna, a potem jeszcze na wnuka.
Wybór i pozyskiwanie części do budowy SAM-a
Budowa ciągnika samodzielnego wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem. Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów.
Główne źródła części:
- Demobil wojskowy: Nierzadko dostarczał solidne, choć zużyte, podzespoły.
- Złomowiska: Kopalnia tanich, ale wymagających renowacji części.
- Stare samochody ciężarowe, motocykle i maszyny przemysłowe: Dostarczały silników, skrzyń biegów i osi.
- Sklepy internetowe i aukcje: Platformy takie jak Allegro czy OLX są doskonałym źródłem używanych komponentów, oferując często korzystne ceny.
- Sklepy z używanymi częściami: W Polsce istnieje wiele miejsc, gdzie entuzjaści DIY mogą znaleźć odpowiednie elementy. Sklepy internetowe takie jak e-Ciągnik czy TraktorShop oferują szeroki asortyment części do różnych modeli ciągników.
Przykładowe komponenty i ich zastosowanie:
- Silniki: Najczęściej stosowano silniki z Żuków, Nys, a nawet z pomp stacjonarnych (np. S-15 Andrychów, S-231 Andoria). Silnik Forda o pojemności 1.8 litra, pochodzący z Forda Escorta, jest również używany. Ważne jest, aby zwrócić uwagę na zakres obrotowy i specyfikę oddawania mocy silników samochodowych, które znacząco różnią się od rolniczych.
- Skrzynie biegów: Popularna była skrzynia z Żuka, Warszawy albo GAZ-a 51. Używa się także skrzyń z Lublina 51, Opla Omegi, czy od Stara 28/29/660 (która ma wyjścia na sprężarkę i przystawkę odbioru mocy). Często łączono dwie skrzynie, aby uzyskać odpowiednie przełożenia i moment obrotowy do prac polowych.
- Mosty napędowe: Często stosuje się mosty od Stara (najlepiej z blokadą), Lublina 51, a także od dużych wózków widłowych. Mosty te zazwyczaj wymagają skrócenia.
- Rama: Czasem spawana od podstaw z ceowników, stalowych profili (I-beamy, rury prostokątne), czasem przerobiona z lekkiej ciężarówki. Rama z grubej, giętej i spawanej blachy również jest stosowana.
- Koła: Gdy brakowało typowych opon rolniczych, montowano np. wojskowe opony z Żuka.
Etapy budowy ciągnika SAM
1. Przygotowanie ramy i podwozia
Przygotowanie ramy i podwozia traktora to kluczowy etap. Należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne. Podczas przygotowania ramy, niezbędne jest zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Warto pamiętać o modyfikacjach, takich jak skracanie tylnego mostu, co może być konieczne, aby dopasować elementy do konstrukcji. Rama nie powinna być dwustopniowa lub łamana, gdyż będzie pękać.
2. Montaż silnika i układu napędowego
Po przygotowaniu ramy przyszedł czas na montaż silnika i układu napędowego. W zależności od wybranego silnika (np. Andoria S-231), należy go umieścić w odpowiedniej pozycji, aby zminimalizować wibracje. Silnik powinien być umieszczony wzdłuż ciągnika, a nie poprzecznie, aby uniknąć nadmiernych drgań bocznych. Ważne jest połączenie silnika z układem przeniesienia napędu, który może obejmować przekładnię pasową i skrzynię biegów. Należy upewnić się, że wszystkie połączenia są szczelne i dobrze zabezpieczone. Przeniesienie napędu z silnika często odbywa się pasami klinowymi na przekładnię kątową, do której zamocowane jest sprzęgło i skrzynia biegów.
Ciągnik Sam Andoria 1HC102 - film z budowy. ( Esiok, papaj)
3. Układ kierowniczy i hydrauliczny
Budowa traktora wymaga uwzględnienia wielu technicznych aspektów, które mogą znacząco wpłynąć na jego wydajność i funkcjonalność. Kluczowymi elementami są układ kierowniczy i system hydrauliczny, które muszą być odpowiednio dostosowane do indywidualnych potrzeb użytkownika. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność traktora. Ważne jest również, aby zrozumieć, jak poszczególne komponenty współpracują ze sobą.
Dostosowanie układu kierowniczego:
Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości traktora. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza (np. z Żuka) czy mechanizmy sterujące. Warto rozważyć zastosowanie nowoczesnych rozwiązań, takich jak układy kierownicze z elektrycznym wspomaganiem, które zwiększają komfort prowadzenia i precyzję manewrów. Jako zawieszenie przednie do większych silników zaleca się montowanie osi z jakiegoś starszego ciągnika, co załatwia problem zwrotnic i kątów pochylenia koła.
Wybór i instalacja systemu hydraulicznego:
Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności traktora samodzielnego. Istnieje wiele typów systemów hydraulicznych, które można zastosować, w tym hydraulika otwarta i zamknięta. Systemy hydrauliczne otwarte są prostsze w instalacji, ale mogą być mniej efektywne, podczas gdy systemy zamknięte oferują lepszą wydajność i kontrolę. Podczas instalacji hydrauliki, należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Ważne jest, aby wszystkie połączenia były szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania. W przypadku przeciążeń, warto ograniczyć ciśnienie w układzie hydraulicznym i wymienić siłowniki na mniejsze, aby uniknąć uszkodzeń ramy.
4. Instalacja wałka przekaźnika mocy (WOM) i TUZ
Dla funkcji takich jak koszenie trawy kosiarką rotacyjną, niezbędne jest zastosowanie wałka przekaźnika mocy (WOM). Wałek ten powinien być odpowiednio dobrany do silnika i planowanych zadań. Często w SAM-ach konstruuje się również tylny TUZ (trójpunktowy układ zawieszenia), bazując na podzespołach z innych ciągników (np. Ursusa C-360) oraz odpowiednich siłownikach.
5. Aspekty bezpieczeństwa i prawne
Budowa SAM-a wiąże się z wieloma kwestiami prawnymi. Samodzielnie zbudowanego ciągnika nie można zarejestrować ani wyjechać nim na ulicę. Oznacza to, że jego użytkowanie jest ograniczone do terenów prywatnych. Ważne jest również dbanie o bezpieczeństwo podczas eksploatacji. Systemy bezpieczeństwa mogą obejmować serwo hamulcowe, hydrauliczny pedał sprzęgła oraz odpowiednie oświetlenie (np. LED).
Nowoczesne technologie w budowie SAM-a
W dzisiejszych czasach, nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy traktora samodzielnego. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Na przykład, wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność traktora. Warto również zwrócić uwagę na technologie IoT (Internet of Things), które mogą umożliwić zdalne monitorowanie stanu traktora. Dzięki temu użytkownicy mogą otrzymywać powiadomienia o ewentualnych problemach, co pozwala na szybszą reakcję i minimalizację przestojów.
Przykładowe projekty i inspiracje

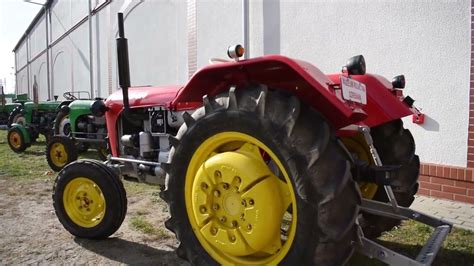

Jedną z pozytywnie zakręconych osób jest Damian Kujawa, który wraz z rodzicami prowadzi niewielkie gospodarstwo rolne. Główną inspiracją do tego, jak jego ciągnik SAM ma wyglądać, był niewielki, niemiecki traktor o oznaczeniu UT082, produkowany pomiędzy rokiem 1984 a 1989. Cała konstrukcja w głównej mierze bazuje na częściach wykonanych samodzielnie oraz na wykorzystaniu elementów z odzysku, zazwyczaj ze złomu. Główną konstrukcję nośną stanowi rama, wykonana z grubej, giętej i spawanej blachy. Jednostkę napędową stanowi 4-cylindrowy silnik wysokoprężny o pojemności 1.8 litra produkcji Forda, pochodzący z modelu Ford Escort. Silnik ten, pierwotnie o mocy 75 KM, został zmodyfikowany do około 60 KM poprzez usunięcie turbosprężarki. Silnik jest mocowany do ramy przy użyciu seryjnych poduszek, co redukuje wibracje, ale wymagało dostosowania układu wydechowego (zastąpienie ciężkich tłumików lekką rurą ze stali kwasoodpornej).
Silnik współpracuje ze skrzynią biegów z Opla Omegi, która wstępnie redukuje obroty i zwiększa moment obrotowy. Napęd jest przekazywany dalej do tylnego mostu, który pochodzi z dużego wózka widłowego i dysponuje 2 zakresami prędkości oraz rewersem. Ta kombinacja dwóch skrzyń daje łącznie 12 przełożeń do przodu i 12 do tyłu. Ciągnik ten wyposażono w ładowacz czołowy oraz mocarny, tylny TUZ, bazujący na podzespołach z Ursusa C-360. Po początkowych problemach z przeciążeniem ramy, została ona wzmocniona, a ciśnienie w układzie hydraulicznym ograniczono do 120 bar, a siłowniki wymieniono na mniejsze. Przednią oś stanowi skrócona i zmodyfikowana oś od Tarpana, co zapewnia hamowanie na wszystkie 4 koła. Dodatkowo układ wyposażono w serwo hamulcowe, hydrauliczny pedał sprzęgła oraz oświetlenie LED.
Projekt studenta Mechaniki i Budowy Maszyn
Inny entuzjasta, student Mechaniki i Budowy Maszyn, planuje stworzenie ciągnika SAM "PC-01" z wykorzystaniem posiadanych podzespołów, w tym silnika S-15. W jego projekcie poruszono kwestie wytrzymałości sprzęgła (sprzęgło Żuka czy Lublina 51 może być niewystarczające dla silnika S-15 ze względu na pulsacyjną siłę skrętną jednocylindrowego diesla), konieczności skrócenia tylnego mostu oraz optymalnego umiejscowienia silnika. Rozważane jest użycie belki przedniej zaprojektowanej z profilu dwuteowego/zamkniętego prostokątnego, ze wspawanymi zwrotnicami z Żuka i jego układem kierowniczym.
Czy warto budować ciągnik SAM?
Dziś ciągniki SAM to prawdziwe perełki. Ceny takich SAM-traktorów są niewielkie, jednak nie zawsze adekwatne do włożonej w ich powstanie pracy. Dyskusje na forach pokazują, że obecnie budowa SAM-a jest często całkowicie nieopłacalna w porównaniu do zakupu gotowego, używanego ciągnika do remontu. Niemniej jednak, dla wielu osób, takich jak Damian Kujawa czy studenci mechaniki, jest to przede wszystkim pasja i możliwość stworzenia czegoś unikalnego i funkcjonalnego, co służy ich indywidualnym potrzebom.
