Ciągniki ogrodowe i kosiarki samojezdne marki Murray od lat cieszą się uznaniem użytkowników poszukujących solidnych i niezawodnych maszyn do pielęgnacji terenów zielonych. Kluczowym elementem w ich konstrukcji, odpowiadającym za efektywność koszenia, jest system napędu noży. Zrozumienie jego budowy, działania i zasad konserwacji jest niezbędne dla każdego właściciela, aby zapewnić długowieczność i optymalną pracę urządzenia.

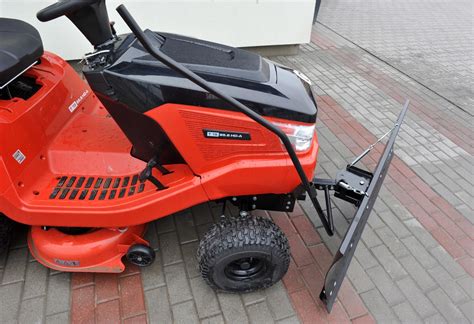

Wprowadzenie do Ciągników Murray
Marka Murray, z długą historią w branży sprzętu ogrodowego, znana jest z produkcji wytrzymałych i funkcjonalnych kosiarek traktorkowych. Ciągniki te są projektowane z myślą o użytkownikach domowych oraz małych i średnich gospodarstwach, oferując prostotę obsługi i niezawodność działania. Ich konstrukcja często kładzie nacisk na solidne rozwiązania mechaniczne, co przekłada się na efektywność pracy w różnorodnych warunkach.
Co to jest "Napęd Noży"?
"Napęd noży" odnosi się do systemu mechanicznego odpowiedzialnego za przekazywanie mocy z silnika ciągnika do ostrzy tnących umieszczonych pod pokładem kosiarki. Jego głównym zadaniem jest wprawienie noży w ruch obrotowy z odpowiednią prędkością, co umożliwia skuteczne ścinanie trawy. W ciągnikach Murray, podobnie jak w wielu innych kosiarkach samojezdnych, jest to często realizowane za pomocą układu pasków klinowych i kół pasowych.
Budowa i Zasada Działania Napędu Noży Murray
Podstawowe komponenty
System napędu noży w ciągnikach Murray składa się z kilku kluczowych elementów:
- Paski klinowe: Przekazują moc obrotową z wału korbowego silnika do kół pasowych agregatu tnącego. Są one narażone na zużycie i wymagają regularnej kontroli.
- Koła pasowe (szkła pasowe): Odpowiadają za zmianę kierunku i prędkości obrotowej, przekazując ruch z paska na wałki noży.
- Sprzęgło (manualne lub elektromagnetyczne): Umożliwia włączanie i wyłączanie napędu noży. Manualne sprzęgła są zazwyczaj dźwignią, elektromagnetyczne zaś aktywowane są przełącznikiem na panelu sterowania, zapewniając płynniejsze załączenie.
- Wałki noży (wrzeciona): Elementy, na których montowane są ostrza tnące. Ich łożyskowanie ma kluczowe znaczenie dla cichej i efektywnej pracy.
- Agregat tnący (pokład tnący): Cała konstrukcja, w której osadzone są noże, wałki i system napędowy.

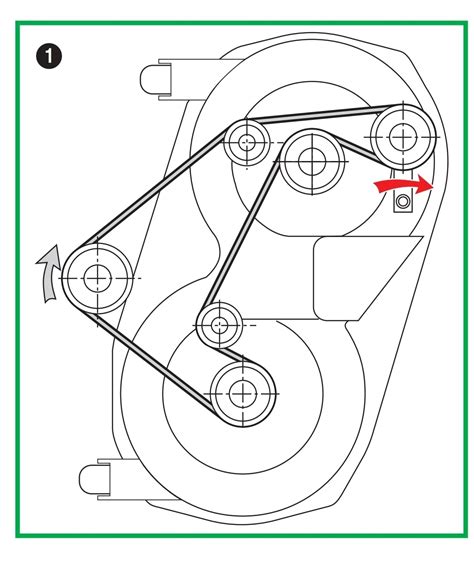

Mechanizm przekazywania mocy
Zasada działania napędu noży jest relatywnie prosta. Kiedy operator załącza napęd noży (poprzez dźwignię lub przełącznik), sprzęgło aktywuje ruch. Moc z wału korbowego silnika jest przenoszona za pośrednictwem paska klinowego na główne koło pasowe agregatu tnącego. Następnie, poprzez dodatkowe paski i koła pasowe, ruch obrotowy jest rozdzielany na poszczególne wałki, wprawiając noże w szybki ruch obrotowy. Precyzyjne napięcie pasków jest kluczowe dla prawidłowego działania i zapobiegania ślizganiu się lub przegrzewaniu.
Rodzaje Napędów Noży w Ciągnikach Murray
W zależności od modelu i rocznika, ciągniki Murray mogą posiadać różne warianty napędów noży. Starsze modele często wykorzystywały manualne sprzęgła do załączania noży, które charakteryzowały się prostotą konstrukcji i łatwością serwisowania. Nowsze maszyny coraz częściej wyposażone są w sprzęgła elektromagnetyczne, które oferują większy komfort obsługi i precyzję załączania, choć ich naprawa może być bardziej skomplikowana i kosztowna.
Liczba noży w agregacie tnącym również wpływa na konfigurację napędu. Ciągniki Murray z mniejszą szerokością koszenia mogą mieć jeden lub dwa noże, natomiast większe maszyny często posiadają trzy noże, co wymaga bardziej złożonego układu pasków i kół pasowych, aby zapewnić synchroniczny ruch wszystkich ostrzy.
Konserwacja i Serwis Napędu Noży
Regularne inspekcje
Aby zapewnić niezawodność i bezpieczeństwo, system napędu noży wymaga regularnej konserwacji:
- Kontrola pasków: Należy sprawdzać stan pasków klinowych pod kątem pęknięć, przetarć i nadmiernego zużycia. Paski powinny być odpowiednio napięte.
- Smarowanie: Łożyska wałków noży i inne ruchome elementy powinny być regularnie smarowane zgodnie z instrukcją producenta.
- Kontrola kół pasowych: Sprawdzać, czy koła pasowe nie są uszkodzone, pokrzywione ani nadmiernie zużyte.
- Ostrza tnące: Regularnie sprawdzać ostrość i wyważenie noży. Tępe lub uszkodzone noże mogą obciążać napęd i pogarszać jakość koszenia.
Typowe problemy i ich rozwiązywanie
W przypadku problemów z napędem noży, najczęstsze objawy to:
- Hałas i wibracje: Mogą wskazywać na zużyte łożyska wałków noży, uszkodzone paski lub niewyważone ostrza.
- Ślizgające się paski: Zazwyczaj spowodowane są zbyt niskim napięciem paska, jego zużyciem lub zanieczyszczeniem (np. olejem).
- Brak załączania napędu: Może wynikać z uszkodzonego sprzęgła (szczególnie elektromagnetycznego), zerwanego paska lub problemów z instalacją elektryczną.
- Niska efektywność koszenia: Często jest wynikiem tępych noży, ale może być również związana z niewystarczającą prędkością obrotową noży z powodu problemów z napędem.
Większość drobnych problemów, takich jak wymiana paska czy smarowanie, może być wykonana przez użytkownika, jednak poważniejsze usterki, zwłaszcza te dotyczące sprzęgła elektromagnetycznego czy uszkodzeń wałków, mogą wymagać interwencji profesjonalnego serwisu.
Zalety i Wady Systemu Napędu Noży Murray
System napędu noży w ciągnikach Murray oferuje szereg zalet. Jest zazwyczaj prosty w konstrukcji, co ułatwia diagnostykę i naprawy. Użycie pasków klinowych zapewnia pewną elastyczność i działa jako zabezpieczenie przed przeciążeniem w przypadku uderzenia nożami w przeszkodę. Wady mogą obejmować konieczność regularnej wymiany pasków z powodu ich naturalnego zużycia oraz potencjalne problemy z precyzją załączania w starszych systemach manualnych. Systemy z elektromagnetycznym sprzęgłem eliminują te ostatnie problemy, ale są bardziej złożone i droższe w naprawie.
