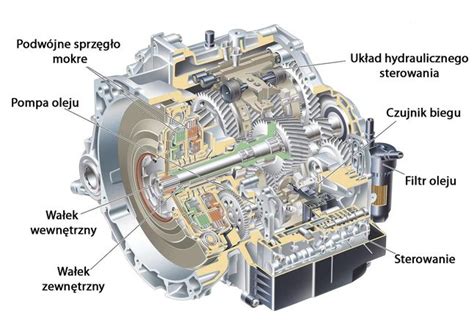

Problemy z działaniem półbiegów (ang. powershift half-gears) w ciągnikach rolniczych Deutz-Fahr są dość często zgłaszaną usterką, która może prowadzić do unieruchomienia maszyny lub znacznego spadku jej wydajności. Półbiegi, często realizowane na przekładniach planetarnych sterowanych hydraulicznie, umożliwiają zmianę przełożenia pod obciążeniem bez konieczności używania sprzęgła głównego. Ich awaria może mieć złożone przyczyny, od usterek elektrycznych i hydraulicznych, po poważne uszkodzenia mechaniczne skrzyni biegów.
Charakterystyczne objawy awarii półbiegów
Właściciele ciągników Deutz-Fahr zgłaszają różnorodne objawy wskazujące na problemy z półbiegami. Do najczęstszych należą:
- Brak reakcji na zmianę biegów/półbiegów: Ciągnik nie ruszy nawet centymetra lub w ogóle nie reaguje na wbijanie biegów, co jest typowe dla modeli z mechaniczną skrzynią i półbiegami pod obciążeniem, jak Deutz Fahr Agroplus 95.
- Nienormalne zachowanie wskaźników: Po włączeniu biegu czuć lekkie szarpnięcie i zapala się dioda sygnalizująca bieg. Po chwili zapalają się wszystkie diody, a ta sygnalizująca załączony bieg zaczyna migać.
- Specyficzne objawy dla niektórych półbiegów: Traktor nie jedzie na półbiegach L i M (niezależnie od tego, czy na "zającu" czy na "żółwiu", czy do przodu, czy do tyłu), ale działa poprawnie na półbiegu H. W takim przypadku często zaświeca się kontrolka ciśnienia skrzyni biegów i wyskakuje błąd, np. błąd nr 10.
- Blokada kół: Gdy dźwignia reduktora jest na włączonym biegu, tylne koła są zablokowane; na podnośniku każde kręci się w przeciwną stronę, uniemożliwiając ruch ciągnika z miejsca. Po wbijaniu na luz koła puszczają i ciągnik można holować.
Diagnostyka problemów z półbiegami
Diagnostyka problemów ze skrzynią biegów i półbiegami w ciągnikach Deutz-Fahr, zwłaszcza tych z systemem "El. Power shift", może być skomplikowana z powodu ograniczonej dostępności pełnej diagnostyki elektronicznej w starszych modelach, takich jak Deutz Fahr Agrostar 6.71 z 1996 roku.
Kroki diagnostyczne:
- Diagnostyka komputerowa: Podłączenie testera diagnostycznego, np. Texa, może wskazać błędy ciśnienia oleju lub inne usterki, choć w niektórych modelach zakres danych diagnostycznych jest bardzo skromny. Warto upewnić się, że test jest przeprowadzony przy uruchomionym silniku.
- Sprawdzenie układu elektrycznego i sterowania:
- Elektrozawory: Należy sprawdzić stan elektrozaworów odpowiedzialnych za sterowanie półbiegami. Często pękają mocowania, co powoduje ich wypchnięcie z gniazd. Można sprawdzić ich działanie, przykładając napięcie stałe bezpośrednio do cewki, po uprzednim odłączeniu sterowania.
- Okablowanie: Konieczne jest przedzwonienie przewodów od przycisków sterujących i od elektrozaworów. Częstą przyczyną awarii są przetarte kable, np. na łączeniu dźwigni z podłogą.
- Pomiar rezystancji cewek: Rezystancja cewki powinna wynosić około 10 Ohm. Przy napięciu zasilania 12-14V daje to prąd 1.2-1.4A, co jest realnym zakresem pracy. Niskie wartości napięcia (np. 0.12V) na włączonej cewce przy prawidłowej rezystancji wskazują na brak prawidłowego zasilania, a nie na uszkodzenie cewki.
- Sterowanie PWM: W niektórych systemach stosowane jest sterowanie szerokością impulsu (PWM), które pozwala na łagodne załączanie zaworów. Aby przetestować zawór, można podać napięcie stałe.
- Ocena układu hydraulicznego:
- Ciśnienie oleju: Należy sprawdzić ciśnienie oleju w skrzyni biegów. Jego brak lub spadek może uniemożliwić załączenie półbiegów.
- Stan oleju i filtra: Obecność kawałków metalu w zbiorniczku z olejem lub na filtrze jest sygnałem poważnego uszkodzenia wewnętrznego.
- Wizualna inspekcja mechaniczna: Należy sprawdzić zewnętrzne elementy skrzyni biegów i mostu. Chociaż półbiegi są sterowane hydraulicznie, usterki mechaniczne są często ich pierwotną przyczyną.
Częste przyczyny i rozwiązania problemów z półbiegami
1. Uszkodzenia układu elektrycznego i sterowania
- Uszkodzone elektrozawory: Pęknięte mocowania lub same elektrozawory, które nie otwierają się lub nie zamykają.
- Przetarte lub uszkodzone przewody: Brak ciągłości w obwodzie sterującym elektrozaworami.
- Błąd w sterowniku: W nowszych modelach może występować błąd sterowania, choć diagnostyka często koncentruje się na fizycznych elementach.
- Rozwiązanie: Wymiana elektrozaworów, naprawa lub wymiana okablowania, weryfikacja poprawności sygnałów sterujących.

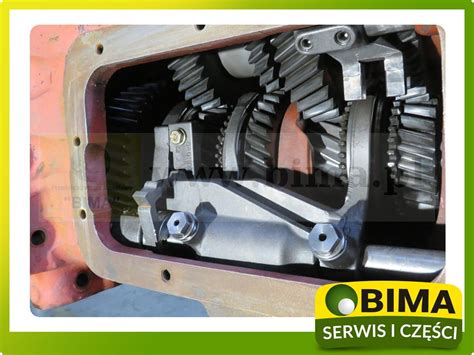

2. Uszkodzenia mechaniczne skrzyni biegów
Wiele zgłaszanych problemów z półbiegami kończy się na konieczności demontażu skrzyni biegów w celu naprawy uszkodzeń mechanicznych.
- Zatarte koła zębate: W przypadku Deutz Fahr Agroplus 95, zatarło się koło zębate na wałku od niższych biegów, co doprowadziło do ukręcenia wałka sprzęgłowego.
- Uszkodzone łożyska i pierścienie: W Deutz Fahr Agrotron 4.85 problemem było rozleciane łożysko w skrzyni, które spowodowało popękanie pierścieni. Po wymianie łożysk i pierścieni ciągnik odzyskał sprawność.
- Uszkodzenia przekładni planetarnych: Półbiegi często są oparte na przekładniach planetarnych, które również mogą ulec zużyciu lub uszkodzeniu.
- Rozwiązanie: Wymiana uszkodzonych kół zębatych, wałków, łożysk, pierścieni lub innych elementów przekładni planetarnych. Konieczny jest demontaż i kompleksowy remont skrzyni.
3. Problemy z układem hydraulicznym
- Brak lub niskie ciśnienie oleju: Może być spowodowane uszkodzeniem pompy, nieszczelnościami w układzie hydraulicznym lub zanieczyszczeniem filtra.
- Zanieczyszczenie oleju: Metalowe opiłki w oleju świadczą o wewnętrznym zużyciu elementów skrzyni, co może prowadzić do zatykania kanałów hydraulicznych lub uszkodzenia zaworów.
- Rozwiązanie: Sprawdzenie i naprawa pompy hydraulicznej, uszczelnienie układu, wymiana oleju i filtra, a w przypadku poważnych zanieczyszczeń - płukanie układu.
