Problem z brakiem zasilania ABS naczepy to częsta usterka, która może prowadzić do nieprawidłowego działania układu hamulcowego, a nawet do jego całkowitej niesprawności. Prawidłowe funkcjonowanie systemu ABS/EBS jest kluczowe dla bezpieczeństwa na drodze oraz zgodności z przepisami. W artykule przedstawiono najczęstsze przyczyny problemów z zasilaniem ABS naczepy, metody diagnostyki oraz kroki naprawcze.
Objawy usterki ABS/EBS w naczepie
Do najczęstszych objawów usterki ABS w naczepie zaliczamy:
- Komunikat „Usterka ABS przyczepy” na desce rozdzielczej ciągnika. Może on występować w różnych okolicznościach, np. tylko przy załadowanej naczepie lub po starcie.
- Zapalenie lampki ABS na naczepie - na jej podstawie Inspekcja Transportu Drogowego może zatrzymać pojazd w celu kontroli, co może skutkować karą finansową i konsekwencjami administracyjnymi.
- Ślizganie kół podczas hamowania - koła naczepy mogą blokować się przy nagłym hamowaniu, szczególnie na śliskiej nawierzchni. Hamowanie jest wtedy mniej stabilne i wydłuża się jego droga.
- Nieprawidłowe wskazania ciśnienia lub prędkości kół podczas diagnostyki - podczas podłączenia testera diagnostycznego widać brak sygnału z czujników lub błędy komunikacji z modulatorem.
- Awaria układu elektrycznego naczepy - jeśli bezpiecznik ABS w naczepie jest przepalony albo zasilanie nie dochodzi przez gniazdo, ABS nie będzie działał, ale same hamulce będą sprawne. Kontrolka może sygnalizować brak komunikacji.
- Migająca dioda na skrzynce ABS na naczepie, wskazująca konkretny kod błędu.
W przypadku systemów EBS (Elektroniczny Układ Hamulcowy), które odpowiadają za integrację systemów hamowania (ABS, ESP, ASR) nie tylko w pojeździe, ale także w naczepie, objawy usterki mogą obejmować również:
- Ostre hamulce - hamulce blokują się szybciej niż powinny, może także wystąpić szarpanie przy hamowaniu.
- Błąd magistrali CAN - brak komunikacji z przyczepą. W systemie diagnostycznym może pojawić się komunikat np. „Magistrala danych CAN układu napędowego: przekroczony czas odbioru”.
- Zwiększone zużycie okładzin hamulcowych - przez nieprawidłowe rozkładanie siły hamowania może dojść do szybszego zużywania klocków lub bębnów hamulcowych.
Jak działają elektryczne hamulce przyczepy
Przyczyny braku zasilania i usterek ABS/EBS
Usterkę ABS/EBS przyczepy może powodować szereg problemów, do których zaliczamy:
Problemy z zasilaniem i okablowaniem
- Przepalenie bezpieczników - w układzie ABS naczepy bezpieczniki chronią zasilanie sterownika i modulatorów, ich przepalenie uniemożliwi poprawne działanie układu. Bezpiecznik ABS znajduje się w skrzynce bezpieczników ciągnika (np. w MAN TGX 2007-2023 pod F161, F160 i F162; w Mercedes Actros MP4 2013-2018 to F8 i F28). W starszych naczepach z ABS występował dodatkowy bezpiecznik w pobliżu gniazda. W nowszych układach EBS jest on zintegrowany z modulatorem.
- Uszkodzony przewód między ciągnikiem a naczepą - może być nadłamany i dopiero podczas jazdy dostawać przerwy. Dotyczy to także przewodu łączącego modulator.
- Zwarcie w wiązce przewodów - prowadzi do zakłóceń w komunikacji magistrali CAN. Zwykle jest wynikiem wilgoci, uszkodzeń mechanicznych lub korozji.
- Korozja lub zabrudzenie złączy/pinów - korozja może skutkować niestabilnym sygnałem lub utratą komunikacji, co powoduje awarię. Należy sprawdzić stan pinów w gniazdach oraz środkowy pin, czy jest podłączony i nie jest zanieczyszczony.
- Nieprawidłowe zasilanie w gnieździe ciągnika - należy sprawdzić, czy w gnieździe są dwa plusy (jeden stały, drugi po zapłonie) oraz masa.
- Awaria przekaźnika detekcji naczepy (np. RP16 w Scanii serii 4) - ten przekaźnik podaje zasilanie na elektronikę naczepy na 2 pin gniazda ABS/EBS.

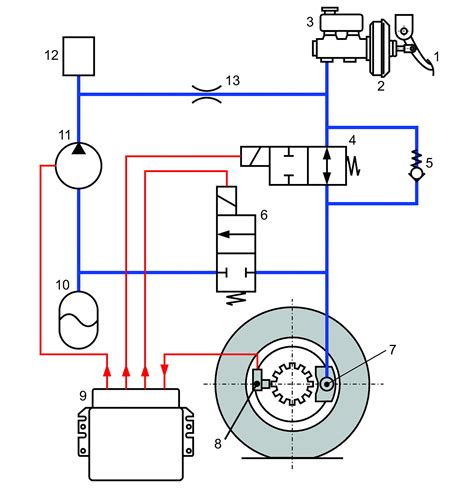

Problemy z czujnikami i pierścieniami ABS
- Uszkodzony czujnik ABS - uszkodzenie może wynikać z przerwania uzwojenia, zwarcia, uszkodzenia mechanicznego (np. uderzenie, korozja, pęknięcie). Napięcie czujników powinno wynosić ok. 5V, a rezystancja ok. 1000-1200 omów.
- Zanieczyszczenie koronek (pierścieni impulsowych) - odczyt będzie zakłócony przez błoto, lód, rdzę lub inną substancję. Rdzy w ogóle nie powinno być na pierścieniu.
- Luz na piaście koła - czujnik nie widzi impulsu lub widzi go w zbyt słaby sposób, powiększa się przez to szczelina między czujnikiem a koronką.
- Bicie pierścienia ABS - błąd zapala się po przejechaniu kilku kilometrów, ponieważ dopiero wtedy elektronika odczyta błąd bicia jako zbyt duży. Każdy sterownik EBS ma zaprogramowane dopuszczalne bicie pierścienia, a co za tym idzie, różnicę napięcia generowanego przez czujnik. Problem został rozwiązany w jednym z przypadków przez wymianę pierścienia ABS.
- Niewłaściwa odległość czujników od nadajników (koronek).
Problemy ze sterownikami i modulatorami
- Usterka modulatora w naczepie - może być zabrudzony, uszkodzony mechanicznie lub mieć problemy z zasilaniem. Awarii mógł ulec także przewód do niego prowadzący.
- Uszkodzenie sterowników magistrali CAN - np. sterownika ABS, jednostki ECU lub sterownika EBS. Uniemożliwi to komunikację między systemem EBS a innymi układami pojazdu.
- Awaria sterownika EBS - skutkuje całkowitym brakiem działania systemu. Niemożliwy będzie odczyt czujników, sterowanie zaworami i jego komunikacja z pojazdem.
Inne przyczyny
- Niezgodność ciśnienia sterowania pomiędzy sygnałem CAN a pneumatyką.
- Nieprawidłowe ciśnienie poduszek naczepy - skutkuje błędną oceną masy naczepy, przez co hamowanie będzie zbyt słabe lub zbyt mocne. Spowodowane może być niepoprawną kalibracją lub uszkodzonym czujnikiem.
- Różnice w komunikacji CAN między systemami ABS i EBS (np. 5 pinów dla ABS, 7 pinów dla EBS). Jeśli naczepa ma EBS, a świeci się kontrolka ABS, niekoniecznie oznacza to, że funkcja ABS nie działa; może to być niesprawna funkcja EBS.
Diagnostyka i rozwiązania problemów
Podstawowym krokiem po zauważeniu usterki ABS/EBS przyczepy będzie oddanie pojazdu do serwisu i przeprowadzenie profesjonalnej diagnostyki naczepy. Jednakże, podstawowe czynności diagnostyczne kierowca może wykonać sam. Oto szczegółowe kroki:
Kroki diagnostyczne do wykonania przez kierowcę
- Sprawdź lampkę ABS na naczepie - powinna się na moment zapalić po włączeniu pojazdu, po czym zgasnąć.
- Sprawdź kontrolki/komunikat na desce rozdzielczej ciągnika - może to być komunikat „Usterka ABS przyczepy” lub standardowa kontrolka. Powinna ona zachowywać się tak, jak powyższa lampka.
- Sprawdź napięcie przewodu ABS - należy to zrobić na włączonym pojeździe. Przy pomocy multimetru, napięcie powinno wynosić 5-12V.
- Sprawdź środkowy pin w gnieździe - czy jest podłączony i nie jest zanieczyszczony (np. skorodowany). Przy pomocy płaskiego śrubokręta można spróbować poszerzyć pin i jeszcze raz go podpiąć.
- Sprawdź czujniki ABS multimetrem - zwykle są 2, jednak może to zależeć od konkretnego modelu. Ich napięcie powinno wynosić ok. 5V, a rezystancja ok. 1000-1200 omów (np. 1060 mΩ na lewym i 1038 mΩ na prawym).
- Sprawdź szczelinę między czujnikiem a piastą koła - można obrócić piastę koła przy podłączonym multimetrze, aby sprawdzić, czy czujnik generuje sygnał. Napięcie zmienne na czujnikach powinno cały czas się zmieniać na większe proporcje podczas kręcenia kołem.
- Weryfikacja stanu pierścieni impulsowych (koronek ABS) - mogą być poluzowane, krzywe, mieć bicie lub być uszkodzone, co spowoduje niepoprawne działanie czujnika. Należy sprawdzić, czy pierścień jest równy i nie ma "bicia".
- Sprawdź przewód między ciągnikiem a naczepą - czy nie jest nadłamany i czy piny w gniazdach są w dobrym stanie.
- Podłączenie naczepy do innego ciągnika siodłowego - w celu ustalenia, czy problem leży po stronie naczepy, czy pojazdu.
- Testowanie działania ABS - spróbuj rozpędzić się z naczepą do około 30 km/h i gwałtownie zahamować. Jeżeli układ jest sprawny, kontrolka powinna zgasnąć. W naczepie bez ABS, hamulce działają jak tradycyjne, bez żadnych kontrolek.
Należy pamiętać, że powyższe czynności to podstawowa diagnoza. Nawet jeśli po zakręceniu piastą czujnik wydaje sygnał, to wcale nie znaczy, że jest on poprawny. Istotna jest profesjonalna diagnostyka naczep, aby znaleźć powód usterki ABS i go rozwiązać.
Diagnostyka i naprawa w serwisie
Profesjonalna diagnostyka w serwisie (np. Transbud Nowa Huta) jest kluczowa i obejmuje:
- Odczytanie kodów błędów z systemu EBS/ABS naczepy. Koszt takiej usługi to około 150 PLN.
- Weryfikacja napięcia zasilania i stanu bezpieczników - sprawdzenie, czy wszystkie bezpieczniki są sprawne oraz czy dostarczane jest odpowiednie napięcie.
- Sprawdzenie przewodów magistrali CAN - czy nie ma zwarć, korozji, pęknięć lub innych uszkodzeń.
- Sprawdzenie ciśnienia na poduszkach naczepy - przy pomocy programu diagnostycznego sprawdza się wartości ciśnienia i jeśli są nieprawidłowe, to programuje się czujnik.
- Test bicia tarczy i pierścienia ABS - program diagnostyczny może pokazać, czy jest OK, czy trzeba pierścień wymienić.
- Wymiana sterownika EBS - można najpierw podłączyć inny sprawny sterownik, aby upewnić się, czy to jest źródłem awarii.
- Wymiana modulatora EBS - usterki często dotyczą przewodów zasilających lub czujnika ciśnienia powietrza.
Zestawianie ciągnika z naczepą bez ABS
Zestawianie ciągnika siodłowego z ABS i naczepy bez ABS, lub odwrotnie, jest zarówno niebezpieczne, jak i niezgodne z prawem. Dwa główne problemy to:
- Sygnalizacja błędu ABS naczepy - ciągnik może sygnalizować niesprawność ABS, którego w naczepie nie ma. Kontrolka będzie zapalona.
- Trudność w skutecznym hamowaniu - dochodzi do tzw. "zlamania", gdy w ciągniku zaczyna działać ABS, a w naczepie nie. Same hamulce mechaniczne będą działać, ale bez wsparcia ABS zwiększa się ryzyko poślizgu i blokowania kół, co wydłuża drogę hamowania i zmniejsza stabilność.
Fakt braku podpięcia wtyku ABS-u jest widoczny gołym okiem i łatwo stwierdzić, jak skompletowano zestaw.
