Ciągnik TZ-4K-14 to czeska, przegubowa maszyna rolnicza, która ze względu na swoje niewielkie rozmiary i napęd na cztery koła cieszy się niesłabnącą popularnością w pracach ogrodniczych oraz w szklarniach. Jest to konstrukcja ceniona za niezawodność, zwrotność oraz możliwość współpracy z szeroką gamą osprzętu.
Podstawowe podzespoły i obsługa hydrauliki
Obsługa hydrauliki w modelu TZ-4K-14 wymaga zrozumienia układu przewodów. Standardowa konfiguracja przy rozdzielaczu obejmuje:
- Przewód 1: Powrót do zbiornika oleju.
- Przewód 2: Przewód łączący pompę z rozdzielaczem.
- Przewód 3: Przewód zasilający siłownik.
W przypadku problemów z pracą podnośnika należy sprawdzić poziom oleju w zbiorniku (powinien znajdować się powyżej filtra). Jeśli siłownik samoczynnie się chowa, warto zweryfikować ustawienie manetki sterującej oraz stan techniczny zaworów w rozdzielaczu.

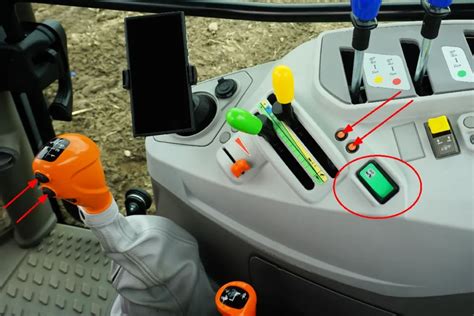

Obsługa dźwigni i układu napędowego
Prawidłowa obsługa dźwigni jest kluczowa dla żywotności układu napędowego:
- Wlew oleju: Znajduje się w górnej części układu.
- Dźwignia po prawej: Służy do blokady przedniego mechanizmu różnicowego.
- Dźwignia po lewej: Odpowiada za pracę wałka odbioru mocy (WOM).
- Pchnięcie do przodu: załączenie WOM zależnego od silnika.
- Położenie środkowe: luz.
- Wyciągnięcie do siebie: załączenie WOM zależnego od prędkości jazdy (tryb 4x4).
Ważna uwaga eksploatacyjna: Aby uniknąć awarii, nie należy mieć załączonej dźwigni w tylnym moście (przesuwka przy lewym kole), gdy zamierzamy korzystać z WOM zależnego od silnika.
Konserwacja i typowe problemy
Użytkownicy TZ-4K-14 często zwracają uwagę na konieczność regularnej kontroli połączenia skrzyń biegów. Warto regularnie sprawdzać dokręcenie trzech szpilek i nakrętek pod osłoną wałka łączącego skrzynie. Poluzowanie tych elementów może prowadzić do wyrobienia gwintów w obudowie skrzyni, co jest kosztowne w naprawie ze względu na niewielką grubość ścianek.
Wskazówki dotyczące silnika
Oryginalne jednostki dwusuwowe wymagają specyficznej obsługi:
- Smarowanie: Należy pamiętać o regularnym uzupełnianiu oleju (np. Lotos 15W40).
- Rozruch: Przy odpalaniu zaleca się maksymalne wciśnięcie linki gazu.
- Charakterystyka pracy: Przy dużym obciążeniu silnik może dymić na czarno lub niebiesko (ze względu na smarowanie tłoka), co jest typowe dla tej konstrukcji.
Modyfikacje: Swap silnika
Wielu posiadaczy decyduje się na wymianę starego silnika na nowoczesne jednostki wysokoprężne (np. typu Yanmar/Euro5). Proces ten wymaga:
- Zaprojektowania ramy pośredniej (dostępne są gotowe projekty w formacie DXF do wycinania laserowego).
- Dostosowania sprzęgła i koła zamachowego.
- Zastosowania odpowiedniego łożyska podpierającego wałek sprzęgłowy.
Warto jednak pamiętać, że oryginalny silnik przy odpowiedniej dbałości o kompresję i chłodzenie, doskonale radzi sobie z orką czy koszeniem, będąc przy tym bardzo oszczędnym w zużyciu paliwa.
