Długość zestawu: Ciągnik siodłowy z naczepą i jej wymiary

Wymiary naczepy są jednym z najważniejszych parametrów wpływających na możliwości transportowe pojazdu. Wybór odpowiedniej naczepy zależy od rodzaju przewożonego ładunku, trasy przejazdu oraz obowiązujących przepisów. Dokładna znajomość wymiarów i ładowności samochodów ciężarowych jest niezbędna dla przewoźników w celu zapewnienia legalności, bezpieczeństwa i wydajności transportu.

Definicja "TIR" i podstawowe pojęcia

TIR, wbrew dość powszechnemu rozumieniu, to nie rodzaj pojazdu, a międzynarodowa konwencja celna dotycząca przewozu towarów samochodami ciężarowymi w transporcie międzynarodowym. Potocznie TIR-em nazywa się zestaw - ciągnik siodłowy i naczepę. Ciągnik siodłowy wraz z podpiętą naczepą tworzy standardowy zespół. Ciągnik zapewnia napęd oraz precyzję sterowania, podczas gdy konstrukcja naczepy jest zoptymalizowana pod kątem ładowności oraz rodzaju przewożonych towarów.

Zgodnie z art. 2 pkt 49 Ustawy Prawo o ruchu drogowym, zespół pojazdów tworzą pojazdy złączone ze sobą w celu poruszania się po drodze jako całość, ale nie dotyczy to pojazdów złączonych w celu holowania. Tak więc z zespołem pojazdów mamy do czynienia w przypadku połączenia samochodu z przyczepą. Specjalną kategorią zespołu pojazdów są z kolei tzw. pojazdy członowe. Według art. 2 pkt 35 kodeksu drogowego, tworzą je zespoły pojazdów składające się z pojazdu silnikowego złączonego z naczepą.

Regulacje prawne dotyczące wymiarów pojazdów ciężarowych

W Europie obowiązują przepisy określające dopuszczalne wymiary pojazdów ciężarowych z naczepą. Wymiary ciężarówek w transporcie międzynarodowym są w dużej mierze ustandaryzowane, aby ciężarówki mogły bezpiecznie przejeżdżać pod mostami, mieścić się w pasach ruchu i spełniać przepisy.

Przepisy Unii Europejskiej

Dyrektywa 96/53/WE jest podstawowym aktem prawnym regulującym wymiary i masy pojazdów ciężarowych w Unii Europejskiej. W krajach Unii Europejskiej obowiązują wspólne limity wymiarów i mas pojazdów ciężarowych.

Polskie regulacje

Przepisy krajowe pozwalają każdemu krajowi członkowskiemu UE na wprowadzanie dodatkowych, bardziej restrykcyjnych przepisów, które nie są sprzeczne z dyrektywą unijną. W Polsce wymiary pojazdów są dosyć precyzyjnie określone w rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Rozporządzenie to określa szczegółowe wymagania techniczne dla pojazdów drogowych, w tym także dla pojazdów ciężarowych, które poruszają się na drogach szybkiego ruchu. Wymagania te mają na celu zapewnienie bezpieczeństwa w ruchu drogowym oraz ochronę infrastruktury drogowej.

Ogólne wymiary ciągnika siodłowego z naczepą

Wymiary ciężarówki decydują o tym, co można i wolno przewozić pojazdem. Kluczowe dane dotyczące ciężarówki z naczepą odnoszą się zarówno do długości samej naczepy, jak i całego zestawu.

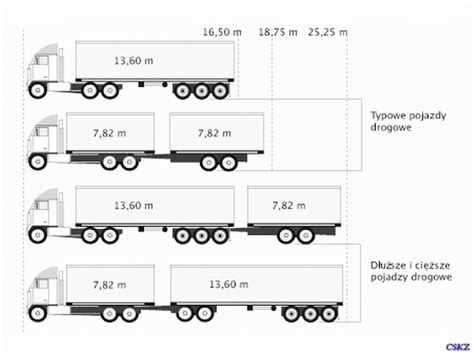

Długość zestawu

Ciągnik siodłowy z naczepą jest najczęściej spotykaną konfiguracją ciężarówek w Europie, zwłaszcza w transporcie dalekobieżnym. Większość zestawów ciągnik siodłowy-naczepa, które widzisz na co dzień na drodze, ma długość 16,5 metra, co jest standardową długością dla ciężarówek przewożących towary na długich dystansach.

• Maksymalna dopuszczalna długość samochodu ciężarowego w Polsce wynosi zwykle 12 metrów dla pojazdu pojedynczego.
• Całkowita długość zestawu, tj. pojazdu samochodowego i naczepy, nie może przekroczyć 16,5 metra w Polsce i krajach UE.
• W przypadku zespołu dwóch pojazdów (np. ciężarówka z przyczepą) długość może wynosić do 18,75 metra.
• Ograniczenie do 22 metrów dla zespołu trzech pojazdów dotyczy tylko konfiguracji, gdy pojazd ciągnący to albo ciągnik rolniczy, albo pojazd wolnobieżny.

Manewrowość: Dłuższe naczepy są mniej manewrowe, co utrudnia poruszanie się po wąskich ulicach i ograniczonej przestrzeni.

Szerokość

Standardowa szerokość ciężarówki z naczepą wynosi 2,55 metra. Jest to maksymalna szerokość dopuszczona prawnie dla ciężarówek, bez konieczności posiadania specjalnego zezwolenia. W niektórych przypadkach, na przykład w przypadku chłodni lub pojazdów specjalnych (izotermy), szerokość może być nieco większa i wynosić do 2,60 metra. Szerokość wraz z ładunkiem nie może przekraczać 3 m, przy czym z każdej ze stron ładunek może wystawać do 23 cm.

Wysokość

Standardowa wysokość ciężarówki z naczepą wynosi w Europie zwykle 4 metry. Wysokość ciężarówki jest często ograniczona, aby dostosować się do ograniczeń wysokości mostów i tuneli.

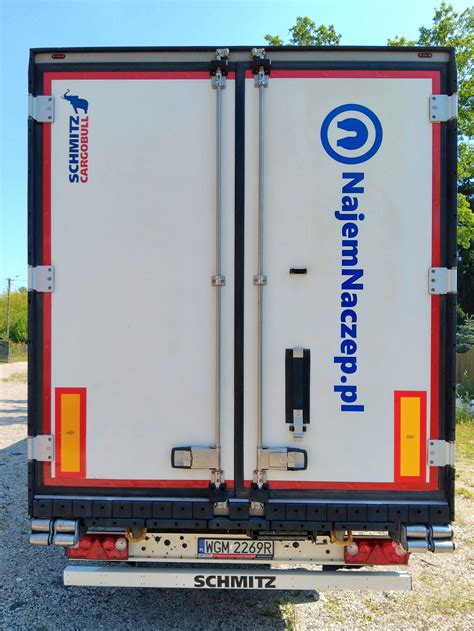

Rodzaje naczep i ich specyficzne wymiary oraz zastosowanie

Na rynku dostępnych jest kilka typów naczep, różniących się wymiarami, przeznaczeniem i pojemnością. Wymiary naczepy tir są kluczowym elementem w transporcie drogowym, ponieważ określają one możliwości przewozowe pojazdu. Typowa naczepa to przeważnie 13,6 metra długości oraz szerokości około 2,45-2,5 metra.

Naczepy standardowe (plandeka/firanka)

Naczepa firanka, zwana inaczej kurtynową, jest jednym z najczęściej wybieranych typów naczep w transporcie drogowym ze względu na swoją wszechstronność i łatwość obsługi. Jej nazwa pochodzi od charakterystycznego systemu bocznych ścian, które przypominają zasłony lub firanki, wykonane najczęściej z wytrzymałego, elastycznego materiału. Dzięki swojej budowie, firanka umożliwia szybki załadunek i rozładunek towarów, co czyni ją szczególnie praktyczną. Konstrukcja naczepy firanki pozwala na ładowanie nie tylko z boku, ale również z tyłu albo od góry, dzięki przesuwanemu w obu kierunkach dachowi. Firanki często są wykorzystywane w transporcie palet, materiałów budowlanych, a także różnego rodzaju towarów przemysłowych.

• Długość: około 13,6 metra (wewnętrzna 13,643 mm)
• Szerokość: 2,45-2,5 metra (wewnętrzna 2,480 mm)
• Wysokość wewnętrzna: około 2,7-2,9 metra (zewnętrzna 4,000 mm)
• Pojemność: ok. 90-100 m³
• Ładowność: ok. 22-26 ton
• Ilość palet: 33-34 europalety

Naczepa plandeka to kolejny popularny typ naczepy, który charakteryzuje się elastyczną i wytrzymałą powłoką, najczęściej wykonaną z materiału PCV, chroniącą ładunek przed warunkami atmosferycznymi. Plandeki są mocowane na stelażu i można je łatwo zdejmować lub przesuwać, co umożliwia załadunek zarówno od góry, jak i z boku naczepy. Jest to doskonałe rozwiązanie do przewozu towarów, które wymagają ochrony przed deszczem, wiatrem czy pyłem, takich jak produkty rolnicze, materiały przemysłowe lub urządzenia techniczne.

Naczepy typu mega

Naczepy mega są wyższe niż standardowe i podobne do nich konstrukcyjnie, lecz wyposażone są w obniżoną podłogę i zwiększoną wysokość wewnętrzną. Dzięki większej przestrzeni ładunkowej pozwalają na przewiezienie większej ilości towaru.

• Długość: 13,6 metra
• Szerokość: 2,45 metra
• Wysokość wewnętrzna: ok. 3 metry
• Pojemność: przekracza 100 m³

Naczepy chłodnie

Naczepa chłodnia jest specjalistycznym rodzajem naczepy, który jest wyposażony w systemy chłodzenia. Jest idealna do przewozu towarów, które wymagają kontrolowanej temperatury, takich jak produkty spożywcze, leki czy inne wrażliwe na temperaturę materiały. W przypadku naczep typu chłodnia, przestrzeń zabiera izolacja ścian i agregat.

• Długość wewnętrzna: 13,31-13,40 metra
• Szerokość wewnętrzna: 2,45 metra
• Wysokość wewnętrzna: 2,6-2,65 metra
• Szerokość zewnętrzna: może być nieco większa, do 2,60 metra.

Naczepy kontenerowe i specjalistyczne

Naczepy kontenerowe służą do przewozu kontenerów morskich lub kolejowych. Naczepy specjalnie zaprojektowane do przewozu kontenerów morskich są przystosowane do obsługi kontenerów o różnych rozmiarach oraz korzystania z transportu intermodalnego, co zwiększa ich wszechstronność w transporcie drogowym. Naczepy specjalistyczne to grupa naczep dostosowanych do przewozu konkretnych rodzajów ładunków, np. platformy do transportu ponadgabarytowego.

Kluczowe parametry transportu: Masa i ładowność

Ładowność samochodów ciężarowych i zespołu pojazdów odgrywa kluczową rolę w wydajności transportu. Jest ona determinowana przez kilka czynników.

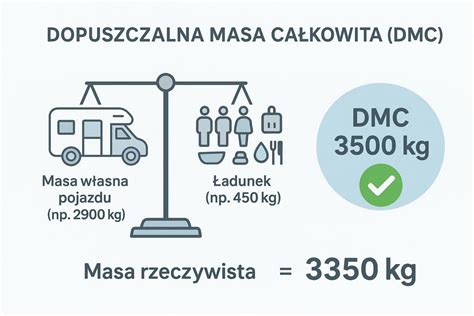

Dopuszczalna Masa Całkowita (DMC)

Dopuszczalna Masa Całkowita (DMC) pojazdu odnosi się do maksymalnej wagi, jaką może osiągnąć dany pojazd (masa własna pojazdu + ładunek), by poruszać się legalnie. Normy wartości DMC zależą od przepisów obowiązujących w danym kraju lub regionie oraz od konstrukcji samochodu. Informacje o dopuszczalnej masie znajdują się w dowodzie rejestracyjnym każdego pojazdu.

Maksymalna dopuszczalna masa całkowita zestawu z naczepą w UE wynosi zwykle do 40 ton. W niektórych krajach (np. Niemcy, Francja) możliwe są wyjątki do 44 ton, zwłaszcza w transporcie intermodalnym.

• Dla zespołu pojazdów mającego trzy osie DMC nie może przekraczać 28 ton.
• Dla zespołu pojazdów złożonego o co najmniej 5 osiach DMC wynosi 40 ton.
• W przypadku ciągnika siodłowego o dwóch osiach i naczepy o trzech osiach do przewozu kontenerów w transporcie intermodalnym DMC wynosi 42 tony.
• Dla ciągnika siodłowego o trzech osiach i naczepy o dwóch lub trzech osiach w transporcie intermodalnym DMC wynosi 44 tony.

Tonaż techniczny to maksymalna ładowność, jaką konstrukcyjnie może udźwignąć pojazd według producenta. Z kolei tonaż dopuszczalny to limit określony przepisami prawa (zwykle niższy) uwzględniający m.in. nacisk na oś napędową, warunki drogowe i bezpieczeństwo.

Nacisk na oś napędową

Maksymalne naciski na oś napędową w Polsce to 11,5 t na autostradach, drogach szybkiego ruchu oraz większości dróg krajowych; 10 t na niektórych drogach krajowych lub ich odcinkach oraz znacznej części dróg wojewódzkich; 8 t na pozostałych drogach wojewódzkich oraz drogach lokalnych. Więcej osi równomiernie rozkłada masę i zapewnia lepszą stabilność pojazdu. Równomierne rozłożenie masy ładunku na poszczególne osie pojazdu jest kluczowe dla bezpieczeństwa i wydajności transportu.

Ładowność w tonach i paletach

Masa własna pojazdu: Jest to masa samego pojazdu bez ładunku i pasażerów. Im niższa masa własna, tym większa ładowność samochodu ciężarowego. Długość naczepy określa również jej potencjał ładunkowy. Wymiary naczepy przekładają się nie tylko na możliwość przewozu konkretnej liczby palet (33-34 europalety przy standardowej długości), ale także na ładowność (ok. 22-26 ton) i pojemność (90-100 m³).

Różnice między przyczepą a naczepą

Jaka jest różnica między przyczepą a naczepą? Przyczepa to pojazd bez silnika, przystosowany do łączenia go z innym pojazdem. Naczepa to rodzaj przyczepy, której część spoczywa na pojeździe silnikowym (ciągniku siodłowym) i obciąża ten pojazd. Naczepa to część przeznaczona do przewożenia ładunku. Proces podłączania naczepy do ciągnika odbywa się za pomocą siodła.

Znaczenie przestrzegania wymiarów i masy

Przepisy drogowe ściśle regulują dopuszczalne wymiary zestawów ciężarowych. Normy te zapewniają bezpieczeństwo na drogach oraz ochronę infrastruktury. Wymagania dotyczące dopuszczalnych wymiarów i mas pojazdów ciężarowych mają na celu zapewnienie bezpieczeństwa w ruchu drogowym oraz ochronę infrastruktury drogowej. Zbyt ciężkie i niewymiarowe pojazdy blokują szybką reakcję kierowcy na nagłe zdarzenia, spowalniają ruchy kierownicy, wydłużają drogę hamowania itd. W takiej sytuacji nietrudno o spowodowanie wypadku czy kolizji.

Konsekwencje przekroczenia norm

Przekroczenie jakiegokolwiek parametru powoduje, że przejazd takiego pojazdu traktowany będzie jako nienormatywny. W Polsce na drogach publicznych poruszanie się dłuższych zespołów pojazdów niż 22 m wymaga każdorazowo odpowiedniego zezwolenia. W przypadku przekroczenia dopuszczalnych wymiarów lub masy, kierowcy mogą być ukarani mandatem lub innymi sankcjami prawnymi. Wysokość mandatu zależy od stopnia przekroczenia dopuszczalnej masy całkowitej i wynosi od kilkuset do kilku tysięcy złotych. Przekroczenie DMC może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w przypadku wypadku. W niektórych krajach, przekroczenie DMC może skutkować nałożeniem kar administracyjnych, takich jak np. zatrzymanie prawa jazdy, zawieszenie rejestracji pojazdu, lub zakaz wykonywania zawodu kierowcy. Przewoźnicy muszą być świadomi przepisów dotyczących wymiarów i ładowności oraz przestrzegać ich. Organizacje transportowe i organy regulacyjne przeprowadzają kontrole, aby zapewnić przestrzeganie tych przepisów.

Dobór naczepy do potrzeb transportowych

Organizując transport towarów należy pamiętać, że bardzo istotny jest dobór odpowiedniej naczepy. Przy wyborze optymalnego rozwiązania należy wziąć pod uwagę kilka czynników. Przede wszystkim wymiary: długość, szerokość i wysokość oraz ładowność naczepy. Kluczowe są dopuszczalne wymiary i masa całkowita pojazdów ciężarowych. Istnieją również wyjątki od tych norm, takie jak pojazdy specjalistyczne lub transport niestandardowy, które wymagają specjalnych zezwoleń i pozwoleń. W takich przypadkach konieczne jest uzyskanie odpowiednich zezwoleń lub ścisła współpraca z odpowiednimi organami regulacyjnymi w celu przestrzegania przepisów dotyczących wymiarów.
