Podwodne pojazdy napędowe, znane jako DPV (Diver Propulsion Vehicle), zrewolucjonizowały sposób eksploracji podwodnego świata, początkowo służąc nurkom technicznym w trudnych warunkach nurkowań jaskiniowych. Ich głównym celem było umożliwienie penetracji obszarów jaskiń położonych daleko od punktu wejścia, co pozwalało na znaczną oszczędność czasu i gazu oddechowego.
Obecnie skutery podwodne stają się coraz bardziej dostępne dla nurków rekreacyjnych, zdobywając w szybkim tempie na popularności. Użycie DPV przynosi nurkowi szereg korzyści, przede wszystkim skraca czas dotarcia do celu nurkowania. Pozwala to na zobaczenie większej liczby podwodnych atrakcji oraz efektywniejsze wykorzystanie powietrza, co przekłada się na dłuższe i bardziej satysfakcjonujące nurkowania.
Szkolenie i Użytkowanie DPV
Nurkowanie z DPV wymaga pewnych specyficznych umiejętności i doświadczenia nurkowego. W profesjonalnych szkołach nurkowania oferowane są kursy, które pozwalają na opanowanie obsługi tych zaawansowanych urządzeń. Szkolenia często odbywają się na nowoczesnych jednostkach, takich jak Suex XJoy 7 czy Suex VR Quantum, a program może być rozszerzony o elementy związane z użytkowaniem jednostek przeznaczonych do nurkowań technicznych, stanowiąc doskonałe przygotowanie do obsługi bardziej zaawansowanych "technicznych" skuterów.
Standardowy kurs, obejmujący nurkowania na wodach otwartych, wykłady teoretyczne, omówienia przed i po nurkowaniach, a także konsultacje dotyczące konfiguracji sprzętu i eksploatacji skuterów, może kosztować około 400 zł. Do tego dochodzi opłata certyfikacyjna federacji SSI, wynosząca zazwyczaj 250 zł. Koszt wynajęcia skutera na jeden dzień to około 150 zł. Wypożyczenie brakującego sprzętu nurkowego jest dodatkowo płatne.
Metodologia Szkolenia SSI
Federacja SSI jest obecnie jedną z najbardziej dynamicznych i zdobywających popularność organizacji szkolących nurków na świecie. Jej standardy są uznawane w bazach nurkowych na całym globie. Szkolenie według systemu SSI charakteryzuje się cyfryzacją procesu nauczania - cała teoria, testy sprawdzające i rejestracja odbywają się online. Federacja stale rozwija i udoskonala swoje programy, aby zapewnić bezpieczeństwo i efektywność nauczania.
Proces rozpoczęcia kursu zazwyczaj obejmuje:
- Kontakt z instruktorem, umówienie się na krótkie spotkanie online w celu omówienia programu, zadania pytań i zaplanowania harmonogramu zajęć oraz płatności.
- Po akceptacji warunków, wpłata zaliczki w celu rozpoczęcia kursu.
- Rejestracja na stronie federacji SSI i rozpoczęcie nauki teorii online.
Instruktor nadzoruje proces planowania nurkowania i przebieg ćwiczeń, pełniąc rolę obserwatora, który ingeruje tylko w przypadku konieczności zapewnienia bezpieczeństwa nurków.
DPV w Zastosowaniach Wojskowych i Technicznych
Pojazdy podwodne DPV znajdują również szerokie zastosowanie w celach wojskowych. Przykładem jest nowy pojazd podwodny DPD2, zaprezentowany przez jedną z firm podczas targów militarnych. DPD2 jest wykorzystywany do transportu płetwonurków bojowych, w tym przez polskie Wojska Specjalne. Zmiany konstrukcyjne i wyposażeniowe w wersji DPD2 obejmują przystosowanie pojazdu do holowania specjalnego zasobnika transportowego CP2 Cargo POD.
Transporter podwodny DPD (Diver Propulsion Device), produkowany przez amerykańską firmę Stidd, służy do przewozu do dwóch płetwonurków wraz z ich wyposażeniem. Jego popularność wynika z prostoty, niezawodności i stosunkowo niskiej ceny. Pojazd ten zwiększa zasięg operacyjny płetwonurków bojowych, umożliwiając im działanie na odległość od 3,8 do 5,2 Mm, w zależności od prędkości i liczby holowanych nurków.
Zarówno starsza (DPD), jak i nowsza wersja (DPD2) mają kształt ściętego walca, który można złożyć, co ułatwia transport. Masa pojazdu w wersji suchej wynosi około 72 kg. Po złożeniu, pojazd może zmieścić się w standardowej lotniczej torbie bagażowej, co dodatkowo ułatwia jego przemieszczanie.
Ewolucja Konstrukcji i Wyposażenia DPD
Obie wersje transporterów DPD są zazwyczaj malowane w kolorze węgla drzewnego i choć pozornie podobne, różnią się szczegółami konstrukcyjnymi i wyposażeniem. W DPD2 zastosowano bardziej funkcjonalne zaczepy blokujące oraz zewnętrzne chwyty na dodatkowe wyposażenie. W starszym modelu DPD przednia część posiadała otwór z poliwęglanową szybą zapewniającą widoczność, a system pozycjonowania był ograniczony do minimum, opierając się na kompasie magnetycznym i wskaźniku głębokościomierza.
W DPD2 wprowadzono nowoczesny pulpit sterująco-kontrolny RNAV2, który integruje dane ze wszystkich sensorów pojazdu oraz autopilot AP2. Pulpit ten, oparty na systemie operacyjnym OPENSEA, umożliwia podłączenie dowolnych sensorów i realizację zaplanowanych zadań. Dodatkowo, w DPD2 zastosowano podnoszony maszt z anteną odbiornika GPS oraz system łączności podwodnej OM2 działający w trybie tekstowym.
Systemy Napędowe i Zasilania
Duże zmiany zaszły w systemie napędowym i zasilania. Starsze transportery DPD wykorzystywały jeden silnik elektryczny 26 VDC z płynną regulacją prędkości. W DPD2 zastosowano już silniki bezszczotkowe TEC2, opracowane specjalnie dla tego pojazdu. Źródłem energii jest system zasilania MUSCLES, składający się z baterii małych akumulatorów litowo-jonowych. Akumulatory te są bezpieczne, posiadają certyfikat NAVSEA 9310 i mogą być transportowane wraz z pojazdem.
Baterie umieszczone są w wodoszczelnej obudowie i mogą być doładowywane prądem do 55 A. W DPD2 istnieje możliwość wyboru konfiguracji z jednym lub dwoma silnikami oraz z jedną lub dwiema bateriami akumulatorów. Wersja z dwoma silnikami i dwiema bateriami zapewnia nie tylko większy zasięg, ale także zwiększa prędkość maksymalną o 33%.
Zasobnik Transportowy CP2 Cargo POD
Nowa wersja transportera DPD2 może być wyposażona w zasobnik transportowy CP2 Cargo POD. Jest to beznapędowy pojazd podwodny przeznaczony do transportu ładunku o objętości 340 litrów i masie do 317 kg. Kadłub CP2 Cargo POD został zaprojektowany w celu zmniejszenia oporu wody, a dla zwiększenia stabilności zamontowano na nim nieruchome stateczniki.
Z boku kadłuba znajdują się cztery rozkładane chwyty ułatwiające transport zasobnika na powierzchnię. Masa CP2 Cargo POD wynosi jedynie 36,3 kg, a dzięki komorom wypornościowym posiada neutralną pływalność w słonej wodzie.
Technologie Napędów Podwodnych - Kontekst Historyczny i Współczesny
Rozwój pojazdów podwodnych, w tym DPV, jest częścią szerszej historii innowacji w dziedzinie napędów niezależnych od powietrza atmosferycznego (AIP - Air Independent Propulsion). Choć termin ten zazwyczaj odnosi się do okrętów podwodnych, zasady jego działania i historyczne poszukiwania mają wpływ na rozwój mniejszych jednostek.
Pierwsze praktyczne próby wdrożenia napędów AIP związane są z pracami Hellmutha Waltera w III Rzeszy, opartymi na rozkładzie nadtlenku wodoru (perhydrolu). Po wojnie, prace nad napędami w obiegu zamkniętym kontynuowano w wielu krajach, w tym w USA i ZSRR. W Stanach Zjednoczonych badano różne projekty, w tym wykorzystujące ciekły tlen lub perhydrol, jednak koszty i rozwój napędu jądrowego wpłynęły na priorytety.
W Związku Radzieckim konstruowano jednostki projektu 615 (kod NATO: Quebec) z dodatkowym silnikiem Diesla pracującym w obiegu zamkniętym, wykorzystującym ciekły tlen. Mimo pewnych sukcesów, problemy techniczne związane z ciekłym tlenem i bezpieczeństwem ograniczały ich zastosowanie.
Silnik Stirlinga i Inne Rozwiązania AIP
Silnik Stirlinga, opatentowany w 1816 roku, stanowi alternatywne rozwiązanie napędu AIP. Jego działanie opiera się na termodynamice, a zewnętrzna komora spalania pozwala na wykorzystanie różnych paliw. Silniki te charakteryzują się wyższą sprawnością niż tradycyjne silniki spalinowe i mogą pracować przez długi czas, zależnie od pojemności zbiorników z tlenem. Ich wadą jest stosunkowo niska prędkość maksymalna (około 6 węzłów).
W latach 80. XX wieku szwedzka marynarka wojenna przebudowała okręt podwodny „Näcken” z zastosowaniem silnika Stirlinga, co pozwoliło na znaczne wydłużenie czasu operacji podwodnych. Współczesne systemy AIP często wykorzystują również ogniwa paliwowe, które stanowią bardziej zaawansowaną formę konwersji energii chemicznej na elektryczną.
Zdalnie Sterowane Pojazdy Podwodne (ROV)

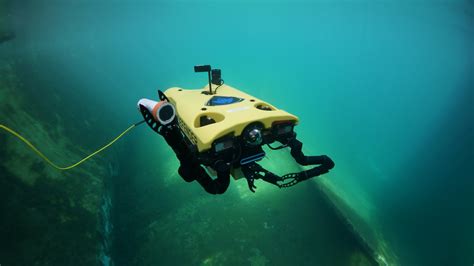

Obok DPV, znaczącą rolę w eksploracji i badaniach podwodnych odgrywają zdalnie sterowane pojazdy podwodne, znane jako ROV (Remotely Operated Vehicle). ROV umożliwiają prowadzenie badań i inspekcji w ekstremalnych warunkach, niedostępnych dla człowieka, oferując precyzję, bezpieczeństwo i dostęp do dużych głębokości.
ROV działają na zasadzie zdalnego sterowania za pomocą kabla lub światłowodu, który przesyła sygnały sterujące oraz dane wizualne i sensoryczne do operatora na powierzchni. Pojazdy te są wyposażone w zaawansowane systemy napędowe, kamery, sonary, a często także manipulatory, umożliwiające wykonywanie skomplikowanych zadań.
Zastosowania ROV
ROV znajdują szerokie zastosowanie w wielu dziedzinach:
- Inspekcja techniczna: Kontrola rurociągów, kabli, konstrukcji podwodnych, mostów, tam.
- Badania oceanograficzne: Pobieranie próbek wody i osadów, dokumentacja życia morskiego, badanie zjawisk geologicznych.
- Archeologia podwodna: Lokalizacja, badanie i dokumentacja wraków statków i zatopionych osad.
- Działania ratownicze i poszukiwawcze: Przeszukiwanie dna akwenów, lokalizacja zaginionych osób i obiektów.
- Przemysł naftowy i gazowy: Inspekcja, konserwacja i naprawa infrastruktury podmorskiej.
- Zastosowania wojskowe: Wykrywanie min, przeszukiwanie wraków, zabezpieczanie infrastruktury strategicznej.
Nowoczesne ROV cechują się kompaktową i modułową budową, co ułatwia transport i szybkie przygotowanie do pracy. Wyposażone są w kamery HD/4K, sonary wielowiązkowe, systemy nawigacyjne oraz ramiona manipulacyjne o dużej precyzji.
Technologie Wspomagające ROV
Kluczową rolę w działaniu ROV odgrywają systemy balastowe, które pozwalają na kontrolowanie pływalności pojazdu. Systemy te mogą być pasywne lub aktywne, wykorzystując zbiorniki wypełniane wodą i powietrzem. Pianka syntaktyczna jest często stosowana jako materiał wypornościowy, zapewniający lekkość i wytrzymałość ciśnieniową.
Technologia USBL (Ultra Short Baseline) umożliwia precyzyjne określenie lokalizacji ROV względem jednostki macierzystej, co jest kluczowe w skomplikowanych zadaniach inspekcyjnych i badawczych. Rozwój technologii ROV koncentruje się na zwiększaniu autonomii, integracji z systemami AI oraz miniaturyzacji komponentów, co zapowiada dalsze rozszerzenie ich zastosowań.
DPV jako Element Rozwoju Umiejętności Nurkowych
DPV (Diver Propulsion Vehicle) to nie tylko narzędzie do eksploracji, ale także sposób na dodanie ekscytacji i efektywności do nurkowań. Specjalizacja PADI DPV Diver może być jednym z elementów niezbędnych do uzyskania stopnia Master Scuba Diver. Skuter podwodny pozwala na pokonywanie większych odległości, szybsze zwiedzanie miejsc nurkowych i efektywniejsze wykorzystanie czasu, energii oraz gazu w butli.
Jest to idealne rozwiązanie do nurkowań na wrakach, dużych rafach, a także po prostu dla zapewnienia dodatkowej frajdy pod wodą. Kurs wprowadza nurków w bezpieczną i efektywną obsługę tych podwodnych pojazdów, ucząc planowania nurkowań z uwzględnieniem żywotności baterii, limitów głębokości i nawigacji.
Warto zaznaczyć, że istnieją różne typy pojazdów podwodnych, w tym "mokre" transportery podwodne SDV (SEAL Delivery Vehicle), które mogą być przewożone w specjalnych kapsułach przez okręty podwodne, oraz "suche" pojazdy, które zapewniają pełną izolację nurka od wody. Przykładem polskiego wkładu w rozwój pojazdów podwodnych dla komandosów jest pojazd "Błotniak".
Idea wykorzystania "suchego" pojazdu podwodnego do przerzutu komandosów wynika z konieczności zachowania ich w jak najlepszej kondycji i dostarczenia ich bez zbędnego ryzyka do rejonu operacji. Pojazdy takie jak Rotinor SBS 730 czy amerykański ASDS (Advanced SEALS Delivery System) to przykłady prób stworzenia miniaturowych okrętów podwodnych lub pojazdów transportujących nurków w warunkach hermetycznych. Obecnie badane są nowe konstrukcje, takie jak UOES 3, które mają być trzykrotnie mniejsze od nieudanych projektów miniaturowych okrętów podwodnych.
