Optymalne ustawienie i agregowanie maszyn rolniczych

Wydajność i bezpieczeństwo pracy w rolnictwie w dużej mierze zależą od prawidłowego dopasowania i ustawienia ciągnika oraz agregowanych maszyn. Odpowiednie parametry, takie jak rozstaw kół, regulacja pługa czy sposób łączenia sprzętu, mają kluczowe znaczenie dla efektywności i stabilności zestawu.

Rozstaw kół ciągnika a praca z pługiem i agregatem

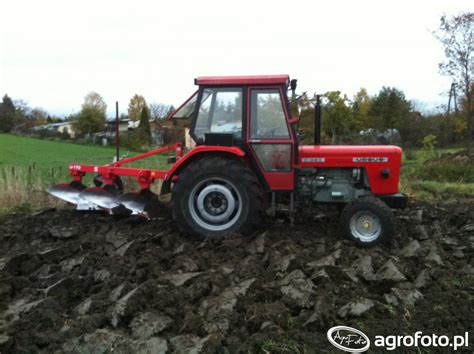

Prawidłowy rozstaw kół ciągnika jest niezbędny do optymalnej pracy z maszynami uprawowymi. W przypadku pługa, którego szerokość robocza wynosi 160 cm, a wewnętrzna szerokość kół tylnych to tylko 118 cm, pierwszy korpus pługa pracuje praktycznie za kołem. Taka konfiguracja, choć w przypadku pługa zagonowego może minimalizować ryzyko spadnięcia odkładnicy na dużym spadku, stwarza problemy ze stabilnością i efektywnością orki. Optymalny rozstaw kół do pługa o szerokości 160 cm powinien uwzględniać, aby krawędź lemiesza mieściła się po wewnętrznej stronie koła. Przykładowo, rozstaw wewnętrzny kół na poziomie 165 cm jest bardziej odpowiedni. Już po zabiegu poszerzania, gdy koła tylne po wewnętrznej stronie mają 138 cm, a z przodu 139 cm, stabilność jest lepsza, z możliwością poszerzenia jeszcze o 4 cm na stronę, co daje sumarycznie 10 cm szerzej na stronę. Jedyny problem jaki był to łącznik centralny pod dziwnym kątem, a powinien iść równolegle do osi ciągnika.

Co do agregatu ścierniskowego o szerokości roboczej 210 cm, ewentualne szersze ustawienie ciągnika nie powinno stanowić problemu, gdyż jest to tylko podorywka, stanowiąca okres przejściowy dla ziemi. Aby poprawić stabilność ciągnika, zaleca się poszerzenie kół zgodnie z instrukcją lub intuicją. Wszelkie prawidłowości sugerują, że przednie koła powinny mieć ten sam rozstaw co tylne (mierząc na środku opony) lub być ustawione szerzej. Nic się nie stanie, jeśli będzie inaczej w normalnej eksploatacji poza orką.

Regulacja pługa i układu zawieszenia

Prawidłowa regulacja pługa jest kluczowa dla jakości orki i ochrony sprzętu. Według instrukcji, lewy wieszak powinien mieć 47.5 cm, a regulację należy wykonać tylko prawym wieszakiem. Jednak w praktyce często okazuje się, że po skręceniu prawego wieszaka do maksimum pług nadal nie jest prostopadle do ziemi. Rozkręcenie lewego wieszaka na 60 cm może pomóc uzyskać poziom względem ziemi, gdy koła są w bruździe. Aby pług podniósł się trochę wyżej, można zapiąć łącznik centralny przy ciągniku w niższych otworach lub na wieżyczce pługa w wyższym. Co do wieszaków ciągnika, pług należy pochylać tak, by szpice lemieszy były trochę niżej niż ich tył, co zapewnia szybkie wchodzenie w ziemię. Dziwi fakt, że po przesunięciu pługa na maksimum w lewo nadal łapie koło.

Otwory fasolkowe na cięgle są przeznaczone tylko dla ciągników z automatyką podnośnika opartą na siłach działających na cięgna dolne. W MTZ do regulatora podpięte jest cięgło centralne. Fasolkowy otwór można używać wówczas, gdy układ regulacji siłowej/pozycyjnej pobiera informację o sile uciągu z cięgieł dolnych podnośnika. Gdy stosuje się siłowy rodzaj orki, otwór fasolkowy również jest wykorzystywany. Okrągłe otwory służą do transportu, a fasolka to pozycja robocza. W trakcie pracy sworzeń powinien być w miarę możliwości po środku fasolki. Aby rozwiązać problem z podnoszeniem pługa, należy czepiać centralkę przy ciągniku na jak najniższy otwór, a przy pługu jak najwyżej. Jeśli to nie pomaga, można kombinować z przełożeniem ramion podnośnika na frezach przy plecaku. W zagonach często występuje regulacja pochylenia pługa w poziomie w poprzek jego osi, co równoważy pochylenie pługa związane z jazdą ciągnikiem w bruździe.

Trzypunktowy układ zawieszenia (TUZ) i inne zaczepy

Trzypunktowy układ zawieszenia (TUZ) jest podstawowym urządzeniem zaczepowym każdego ciągnika rolniczego, umożliwiającym podnoszenie narzędzia w położenie transportowe i jego precyzyjne ustawienie w pozycji roboczej. Charakteryzuje się dużą statecznością, co pozwala na poprzeczne i podłużne wypoziomowanie narzędzia.

Budowa i działanie TUZ

TUZ składa się z dwóch cięgieł dolnych i łącznika górnego. W starszych modelach na ich końcach były przeguby kuliste, w które ręcznie wkładało się sworzeń i zabezpieczało go przed samoistnym rozłączeniem. Nowoczesne TUZ-y wyposażone są w końcówki hakowe (z samozatrzaskowymi zabezpieczeniami zapadkowymi), które łączą się ze specjalnymi przegubami kulowymi osadzanymi na sworzniach maszyny. Dzięki temu proces sprzęgania staje się szybszy, łatwiejszy i bezpieczniejszy. Część hydrauliczna TUZ-a, składająca się z siłownika hydraulicznego, pompy i rozdzielacza, odpowiada za regulację położenia maszyny. Nowoczesne TUZ-y są wyposażone w elektroniczne systemy (EHC - Electronic-hydraulic Hitch Control), które pozwalają regulować położenie maszyny panelem z przyciskami w kabinie lub na zewnątrz.

Normy i kategorie zaczepów

Aktualnie obowiązującą normą regulującą kategorie zaczepów w ciągnikach rolniczych jest norma PN-ISO 730-1, dotycząca tylnego trzypunktowego układu zawieszenia. Przedni trzypunktowy układ zawieszenia na ciągniku opisuje norma DIN ISO 8759-2. Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów, dostosowanych do coraz cięższych narzędzi. Zaczepy kulowe o średnicy 80mm zapewniają bezluzowe połączenie, umożliwiając poruszanie się ze znaczną prędkością, a zderzaki chronią przed rozłączeniem. Ciągniki, takie jak Fendt 900 Vario, wyposaża się w zaczep kulowy z bocznymi kulami. W Polsce są stosowane w ciężkich ciągnikach Ursus bazujących na zespołach Zetora.

Rodzaje zaczepów i ich zastosowanie

• Zaczepy rolnicze i transportowe: Podział na zaczep rolniczy i transportowy zaciera się, oba mogą służyć do pracy w polu i na drodze. Ważne jest, aby przyczepy i maszyny dwuosiowe łączyć w górny zaczep, tak aby dyszel znajdował się równolegle do podłoża. Jest to realizowane poprzez skokową regulację położenia widłaka w pionie. Niedopuszczalne jest zaczepianie dwuosiowej przyczepy do dolnego haka, ponieważ odciąża to tylne koła ciągnika.
• Zaczepy uniwersalne/automatyczne: Sprzęgnięte konstrukcyjnie z układem zawieszenia, umożliwiają łatwe i szybkie łączenie z ciągnikiem narzędzi, maszyn, a przede wszystkim przyczep jednoosiowych.
• Zaczepy transportowe: Posiadają odpowiednią konstrukcję i amortyzację, redukując szarpnięcia podczas jazdy. Górny zaczep występuje w wersji standardowej i automatycznej, jest samoobracalny w płaszczyźnie pionowej.
• Zaczep piton fix: Powszechny w obecnie produkowanych ciągnikach, to czop, na który nakłada się zaczep i blokuje go od góry przed wypadnięciem.
• Szybkosprzęgi: Ułatwiają agregowanie, a zamiast śruby rzymskiej (łącznika górnego) można zastosować siłownik hydrauliczny podłączony do hydrauliki zewnętrznej ciągnika.

Bezpieczeństwo agregowania maszyn

Agregowanie maszyn rolniczych z ciągnikiem wymaga szczególnej ostrożności i przestrzegania zasad bezpieczeństwa. Rolnik powinien zawsze zapoznać się z instrukcją obsługi maszyny współpracującej i dobrać ciągnik tak, aby jego klasa uciągu nie była mniejsza niż zalecana przez producenta maszyny. Ciągnik musi być sprawny technicznie, ponieważ używanie niesprawnej maszyny grozi wypadkiem.

Zasady łączenia maszyn

Łączenie maszyn ze sobą lub z ciągnikami może wykonywać jedynie kierowca ciągnika. Prawidłowe łączenie polega na precyzyjnym podjechaniu tyłem do maszyny, unieruchomieniu ciągnika, połączeniu cięgieł dolnych, a następnie górnego, zabezpieczeniu sworzni zawleczkami i sprawdzeniu prawidłowości połączeń. W maszynach aktywnych podłącza się wał przegubowo-teleskopowy o odpowiednim momencie obrotowym i długości. Następnie należy podłączyć złącza instalacji hydraulicznej i elektrycznej, uruchomić ciągnik, dokonać próbnego rozruchu, podnieść maszynę i wyregulować cięgna. Przy agregowaniu maszyn, zwłaszcza półzawieszanych i przyczepianych, należy pamiętać o złożeniu i zabezpieczeniu stopki podporowej zaczepu w położeniu transportowym.

Niedopuszczalne jest przebywanie ludzi między ciągnikiem a maszyną podczas pracy lub łączenia maszyn. Nieuwaga traktorzysty lub niesprawność układu jezdnego bądź hamulcowego może doprowadzić do groźnego wypadku. Czynności agregowania i obsługi są bezpieczniejsze przy dobrym oświetleniu i odpowiedniej ilości miejsca do manewrowania.

Dociążenie przedniej osi ciągnika

Sprzęgnięcie kilkutonowej maszyny rolniczej z traktorem może powodować utratę przyczepności przednich kół do podłoża, co zmniejsza siłę uciągu, wpływa na hamowanie i prowadzenie. Z tego powodu należy dociążyć przód, zakładając dodatkowy balast lub maszynę montowaną z przodu. Przyjmuje się, że minimalne obciążenie przedniej osi powinno wynosić 20% całkowitej masy agregatu, a optymalne to około 40%. Maksymalna waga zależy od nośności opon. Jednym z najlepszych sposobów dociążenia jest przedni TUZ, który umożliwia szybki montaż i demontaż obciążenia oraz dostosowanie jego masy do maszyny zawieszonej z tyłu.

Obowiązkowe wyposażenie ciągnika rolniczego w Polsce

Znajomość obowiązkowego wyposażenia ciągnika rolniczego w Polsce jest kluczowa dla legalności jazdy i bezpieczeństwa. Polskie przepisy ściśle regulują wyposażenie ciągnika i jego poruszanie się po drogach publicznych (Rozporządzenie Ministra Infrastruktury oraz Prawo o ruchu drogowym).

Elementy obowiązkowego wyposażenia:

• Kabina lub rama ochronna: Zapewniają ochronę operatora w przypadku przewrócenia się ciągnika.
• Oświetlenie i sygnalizacja świetlna: Obejmuje światła przednie, tylne, stop, kierunkowskazy oraz światła pozycyjne.
• Urządzenie zabezpieczające przed nieuprawnionym użyciem.
• Trójkąt ostrzegawczy: Niezbędny podczas postoju na drodze w przypadku awarii.

Brak kompletnego wyposażenia naraża właściciela na konsekwencje prawne i kary pieniężne. Przykładowe kary to: brak gaśnicy, nieuzasadnione użycie sygnału dźwiękowego (tzw. „koguta” - do 3000 zł), brak trójkąta ostrzegawczego (do 500 zł). Posiadanie obowiązkowego wyposażenia to nie tylko kwestia przepisów, ale przede wszystkim dbałość o bezpieczeństwo własne i innych.

Używane ciągniki rolnicze a wady ukryte

Rynek używanych ciągników rolniczych, podobnie jak samochodów osobowych, narażony jest na zjawisko wad ukrytych. Wady te mogą być fizyczne (techniczne usterki, ukryta przeszłość wypadkowa) lub prawne (np. brak możliwości rejestracji). Z przepisów dotyczących rękojmi można skorzystać w terminie dwóch lat od dnia zakupu ciągnika. O wadzie należy powiadomić sprzedawcę niezwłocznie i w formie pisemnej, co przyspieszy rozwiązanie problemu i ograniczy argumentację sprzedawcy. Nabywca ciągnika rolniczego ma takie same uprawnienia jak nabywca samochodu osobowego, może domagać się usunięcia wady, obniżenia ceny zakupu lub odstąpienia od umowy, jeśli wady są nieusuwalne.

Przechowywanie sprzętu i narzędzi rolniczych

Narzędzia uprawowe należy utrzymywać w czystości, dokładnie czyścić z resztek ziemi i roślin po skończonej pracy i po sezonie, myć, a po wysuszeniu konserwować. Czyste narzędzia należy ustawić na twardym, stabilnym i równym podłożu, najlepiej w zadaszonym pomieszczeniu. Uszkodzone części należy wymienić na nowe, a elementy robocze naostrzyć, jeśli jest taka potrzeba. Konieczna jest kontrola połączeń śrubowych i spawanych. Zespoły robocze powinny być unieruchomione w sposób przewidziany przez producenta, dyszle lub zaczepy podparte podporami stałymi, a ostre wystające elementy zabezpieczone. Sprzęt powinien być ustawiony tak, by nie przewrócił się na ludzi. Maszyny i ciągniki rolnicze ze względów bezpieczeństwa nie powinny stać na ciągach komunikacyjnych, niestabilnym podłożu, w zastoinach wody.

Elektroniczna komunikacja ISOBUS

W celu standaryzacji połączeń elektronicznych i transmisji danych między ciągnikiem a maszyną rolniczą opracowano międzynarodowy standard ISO 11783, znany jako ISOBUS. Dzięki niemu możliwe jest szybkie i bezpieczne agregowanie ciągników i maszyn rolniczych różnych producentów, co zwiększa ich uniwersalność.

Oznakowanie ciągników rolniczych na drogach

Dopuszczalna prędkość, z jaką może poruszać się ciągnik rolniczy (także z przyczepą) to 30 km/h. Ciągnik rolniczy powinien być oznakowany trójkątną tablicą wyróżniającą. Nie jest ona wymagana, jeśli pojazd wchodzi w skład zespołu i nie jest w nim ostatnim pojazdem. Znaki zakazu B-6 oraz B-6/8 stosuje się, aby wyeliminować ruch pojazdów powolnych. W razie potrzeby ograniczenia prędkości, np. ze względu na stan nawierzchni, nośność obiektu mostowego, nadmierny hałas czy geometrię drogi, tylko dla określonych pojazdów, pod znakiem B-33 „ograniczenie prędkości” umieszcza się tabliczkę z odpowiednim symbolem.
