Wielu użytkowników ciągników Renault, a także innych pojazdów mechanicznych, styka się z problemem metalicznego terkotania lub grzechotania, które pojawia się podczas pracy silnika na biegu jałowym lub na postoju, a następnie ustaje po wciśnięciu pedału sprzęgła. Ten symptom często wskazuje na problemy w układzie napędowym, a w szczególności na zużycie łożysk lub nieprawidłową pracę skrzyni biegów.
😱 Sprzęgło 🚚 wyje, zgrzyta i śmierdzi? To może być TO łożysko oporowe ... 🔴
Zrozumienie zjawiska: Dlaczego hałas ustaje po wciśnięciu sprzęgła?
Typowy objaw, jakim jest terkotanie ustające po wciśnięciu sprzęgła, najczęściej wskazuje na problemy ze łożyskiem oporowym sprzęgła lub elementami skrzyni biegów. Kiedy silnik pracuje na biegu jałowym, wałek sprzęgłowy i elementy skrzyni biegów są wprawione w ruch. Wciśnięcie pedału sprzęgła odłącza skrzynię od napędu, co powoduje, że elementy te przestają być obciążone lub całkowicie zatrzymują ruch. W tej chwili, jeśli hałas ustaje, można przypuszczać, że źródło problemu znajduje się właśnie w tych odłączanych elementach.

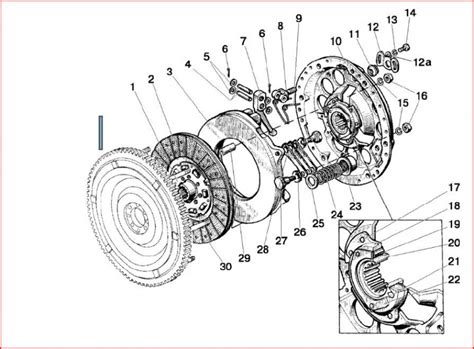

Łożysko oporowe sprzęgła - kluczowy element układu wysprzęglania
Łożysko oporowe sprzęgła, znane również jako łożysko wyciskowe, to bardzo ważny element każdego układu wysprzęglania. Pierwsze łożyska wciskowe samocentrujące opracowano w latach 60. XX wieku, które dopasowywały się do osi rotacji względem sprężyny talerzowej, umożliwiając łatwiejszy montaż, obniżenie temperatury pracy oraz poprawienie niezawodności. W latach 70. do podzespołu łożyska wyciskowego dołączono elementy z tworzyw sztucznych i kompozytów, co zmniejszyło koszty produkcji oraz masę części.
Łożysko oporowe sprzęgła, mimo że jest niewielkim elementem, ma bardzo ważne zadanie: w momencie użycia przez kierowcę pedału sprzęgła nacisnąć na sprężynę talerzową docisku, czyli tzw. „słoneczko”. Wówczas dochodzi do rozłączenia sprzęgła przez powstanie niewielkiego luzu między dociskiem a tarczą. Łożysko oporowe jest zamontowane centralnie w osi sprzęgła, a napęd z pedału sprzęgła może być przekazywany na łożysko dwojako: mechanicznie (przy pomocy linki sprzęgła) lub hydraulicznie.
Objawy uszkodzenia łożyska oporowego
Łożysko oporowe jest elementem niezwykle trwałym, a jego żywotność często wynosi tyle, ile samego sprzęgła, czasami nawet do 100 tys. motogodzin. Jednak nie jest ono niezniszczalne. Do szybszego zużycia i uszkodzenia łożyska oporowego może dojść poprzez długotrwałe, lekkie dociskanie pedału sprzęgła, gdy jednocześnie jest uruchomiony silnik.
Jak rozpoznać uszkodzone łożysko oporowe sprzęgła? Objawy tej awarii nie zawsze są jednoznaczne. Jednym z pierwszych i najczęstszych objawów jest szum, stukanie lub metaliczny tyrkot dochodzący z okolic skrzyni biegów. Jeśli dźwięk ten ustaje po lekkim wciśnięciu sprzęgła, najprawdopodobniej problemem jest łożysko oporowe. Łożysko oporowe słychać też czasami na niewciśniętym sprzęgle. Przy wciśnięciu sprzęgła "kasujesz" luz, jakie ma to łożysko, i wtedy jest cisza. Jeśli hałas ustaje po pełnym wciśnięciu sprzęgła, może to wskazywać na łożysko na wałku sprzęgłowym.
Innym charakterystycznym objawem uszkodzenia łożyska sprzęgła jest trudność w zmianie biegów, szczególnie wtedy, gdy pedał sprzęgła jest wciśnięty do końca. Może to oznaczać, że pierścień zewnętrzny nie obraca się wystarczająco płynnie. Innymi objawami są drgania i wibracje odczuwane w okolicach pedału sprzęgła podczas jazdy.
W chwili wciśnięcia sprzęgła odłącza się skrzynię od napędu i dlatego klekot ustaje. Na zimnym silniku również nie słychać hałasów, ponieważ olej jest gęsty i tłumi odgłosy pracy skrzyni.
Jazda z uszkodzonym łożyskiem oporowym
Wielu operatorów zastanawia się, czy można jeździć z uszkodzonym łożyskiem oporowym sprzęgła. Odpowiedź brzmi: tak, o ile objawy awarii ograniczają się wyłącznie do hałasów z okolic skrzyni biegów. Wówczas, jeśli tylko nie przeszkadzają dźwięki, można zaczekać na moment wymiany całego układu wysprzęglania. Jednak nieprawidłowa praca łożyska, czyli elementu odpowiadającego za sterowanie sprzęgłem, prowadzi do ślizgania się tarczy sprzęgłowej. W ten sposób może dojść do jej spalenia i o wiele wyższych kosztów naprawy, co sugeruje, że lepiej od razu usunąć problem.
Specyficzne problemy sprzęgła i skrzyni biegów w ciągnikach Renault
W ciągnikach Renault, zwłaszcza modelach takich jak 120.54 Nectra (z 3 półbiegami i skrzynią Tractoshift), 103.54 czy 155.54, problemy ze sprzęgłem i skrzynią biegów mogą objawiać się w różnorodny sposób, w tym przez szarpanie przy ruszaniu, trudności z włączaniem biegów oraz wspomniane wcześniej terkotanie.
Szarpanie sprzęgła i trudności z półbiegami
Częstym problemem jest szarpanie przy ruszaniu, zwłaszcza na drugim półbiegu, oraz ciężko włączające się biegi na każdym przełożeniu. Może to wyglądać tak, jakby sprzęgło nie do końca rozłączało. W przypadku ciągnika Renault z 3 półbiegami, problem szarpania przy każdym ruszeniu, pomimo wymiany pompy trzysekcyjnej, nowych tarcz w skrzyni, wyregulowanego ciśnienia na bloku zaworowym na 23 bary, nowego oleju i filtrów skrzyni, oraz sprawdzenia potencjometru sprzęgła i cewek, może być spowodowany zaciętym tłoczkiem w zaworach proporcjonalnych. Tłoczek, który pociąga cewka, znajduje się wewnątrz za popychaczem i może się zacinać.
W przypadku ciągnika Renault 103.54 obserwuje się szarpanie do przodu (łagodniej) i do tyłu (mocniej na zimnym silniku). Sprzęgło do przodu bierze około 5 cm od dołu, natomiast do tyłu bierze na samym dole i od razu szarpie. Na szarpanie sprzęgła w tych ciągnikach składa się wiele rzeczy, w tym zużyte tarcze sprzęgła lub nierówne zużycie tarcz pomiędzy bębnami.
Diagnostyka i regulacja ciśnienia hydraulicznego
Kontrolka od diagnostyki skrzyni, migająca szybko, według instrukcji często oznacza "problem z synchronizacją i błędy podziału". Po wciśnięciu sprzęgła i zmianie jakiegokolwiek półbiegu kontrolka może przestawać migać na około 30 sekund. Na komputerku ACET cały czas na postoju (kiedy silnik pracuje) może wyświetlać się niewielka wartość prędkości, np. 0,4 km/h.

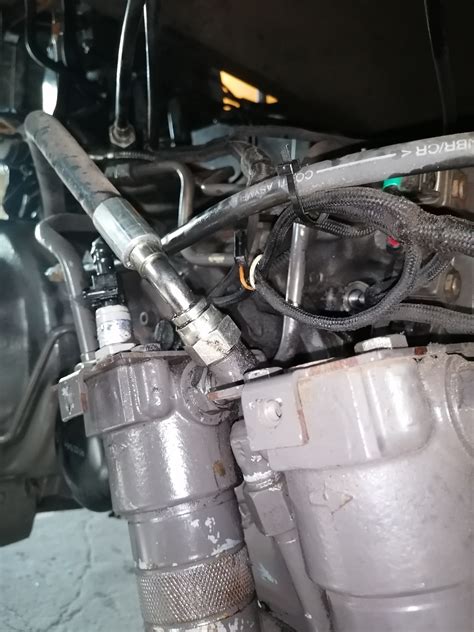

Można ustawić sprzęgło zaworami proporcjonalnymi. Na francuskich forach sugerowano podłączenie dwóch manometrów do zaślepionych króćców z boku wyspy elektrozaworów w celu pomiaru wartości ciśnienia i dokonania regulacji elektrozaworami. Ciśnienie na wyspie powinno zamykać się w granicach 16-18 barów, choć bywało, że po regulacji osiągało 23 bary (z 22 barów). Niekiedy problemy wynikają z rozłączenia się elektrozaworu - np. drugi elektrozawór od lewej z przodu, który jest większy od pozostałych, może się samoczynnie rozkręcić, a jedna jego część może pozostać w obudowie wyspy. Po wyregulowaniu potencjometru sprzęgła kontrolka może przestać migać.
Jeśli pomiar ciśnienia na wyjściach z boku "wyspy" pokazuje 0 bar przy zwolnionym pedale (sprzęgło włączone) i 10 bar przy wciśniętym pedale (sprzęgło rozłączone), a oczekiwane górne ciśnienie to 16-18 bar, pojawia się pytanie, jak je podnieść. Jeśli sprzęgło rozłącza się przy ciśnieniu 0 bar, ale nadal "ciągnie" i nie rozłącza całkowicie, być może konieczna jest kalibracja sprzęgła z poziomu sterownika.
Kalibracja skrzyni biegów - procedura kluczowa
W ciągnikach posiadających skrzynię biegów z różnego rodzaju "shiftami", takimi jak w Renault, kalibracja skrzyni biegów jest standardową procedurą. Polega ona na "nauczeniu" komputera, w jaki sposób ma zaciskać mokre sprzęgła, które w tego rodzaju skrzyniach biegów łączą wałki i zestawy kół zębatych, przełączając biegi. Komputer wie, że np. bieg 4 to zaciśnięcie sprzęgła 2 i rozłączenie 3. Jak szybko wykonać jedno i drugie, by sekwencja była płynna, uczy się przy kalibracji. Warunki pracy zmieniają się w wyniku zużycia sprzęgieł, pompy oleju itp.
Kalibracja najczęściej polega na tym, że w trybie kalibracji komputer powoli zaciska sprzęgła i odczytuje spadek obrotów silnika. Na tej podstawie później wie, jak modulować ciśnienie oleju zasilającego sprzęgła. W bardziej skomplikowanych skrzyniach kalibruje się nie tylko modulację ciśnienia. Procedurę kalibracji wykonuje się przy określonym przebiegu ciągnika, wymianie oleju bądź wymianie elementów skrzyni podczas jej remontu. Odpowiedni program diagnostyczny to METADIAG, jednak bywa, że zdobycie go lub znalezienie serwisu z odpowiednim sprzętem diagnostycznym jest problematyczne.
😱 Sprzęgło 🚚 wyje, zgrzyta i śmierdzi? To może być TO łożysko oporowe ... 🔴
Wpływ oleju na pracę skrzyni
Sprawdzenie poziomu i stanu oleju w skrzyni biegów jest podstawą diagnostyki. Olej w skrzyni i filtry powinny być wymienione na nowe. Problem "terkotania" często nasila się, gdy olej jest rozgrzany i rzadki. Wymiana oleju na lepszy, np. syntetyczny, może poprawić pracę skrzyni, choć nie zawsze eliminuje wszystkie objawy. Ważne jest, aby sprawdzać olej nie tylko pod kątem poziomu, ale także obecności opiłków metalu lub innych zanieczyszczeń.
Diagnoza, naprawa i perspektywa użytkownika
W przypadku wystąpienia opisanych problemów, kluczowa jest dokładna diagnostyka. Samodzielne próby naprawy mogą być utrudnione ze względu na skomplikowaną budowę skrzyń biegów w ciągnikach Renault.
Demontaż skrzyni biegów i rewersu
Łożysko oporowe znajduje się wewnątrz skrzyni biegów, co oznacza, że aby się do niego dostać i wymienić, trzeba zdemontować całą przekładnię. Jest to czasochłonna i trudna praca. Demontaż starego i instalacja nowego elementu są trudne, ponieważ konieczne jest rozebranie skrzyni biegów, co wymaga specjalistycznych narzędzi oraz wiedzy na temat tego układu. Skrzynie te są uważane za jedne z trudniejszych do złożenia. W mniejszych modelach (np. poniżej 110) brak dekla w podłodze kabiny jeszcze bardziej utrudnia dostęp. W przypadku demontażu samego rewersu z półbiegami należy zachować ostrożność, aby nie uszkodzić wałków i kół zębatych w skrzyni.
Koszty naprawy i podejście serwisowe
Koszt robocizny związanej z demontażem skrzyni biegów i wymianą elementów może być znaczący. Eksperci i mechanicy często zalecają wymianę całego układu sprzęgła (łożyska, tarczy i docisku), nie tylko ze względu na ceny robocizny, ale również dlatego, że tylko wymiana całego kompletu gwarantuje poprawne działanie sprzęgła oraz długą i bezproblemową jazdę. Docisk po przejechaniu kilkudziesięciu tysięcy motogodzin może być już mocno zużyty.
Doświadczenia użytkowników z serwisami bywają różne. Często zdarza się, że serwis stwierdza "to normalne" lub odmawia szczegółowej diagnostyki bez rozebrania elementu, jeśli klient nie zgadza się na pokrycie kosztów. Dlatego ważne jest posiadanie wpisów w książce serwisowej o zgłaszanym problemie, co może być argumentem w przypadku ewentualnej awarii po gwarancji.
Podsumowanie dla użytkownika
Jeśli zauważysz którekolwiek z opisanych objawów, niezwłocznie skonsultuj się z mechanikiem specjalizującym się w ciągnikach rolniczych. Dokładna diagnoza jest kluczowa dla uniknięcia poważniejszych i droższych awarii. Pamiętaj, że im więcej wiesz na temat maszyny, którą użytkujesz, tym lepiej dla Ciebie i Twojego sprzętu.
