Ciągniki Balastowe: Rodzaje, Funkcje i Optymalizacja

Inwestycja w maszynę każdorazowo powinna być przemyślana, a dotyczy to przede wszystkim ciągników, które są kluczowym elementem parku maszynowego i dzięki swojej uniwersalności często stanowią motor napędowy gospodarstw. W kontekście ciągników balastowych, rozumie się przez to pojazdy wyposażone w dodatkowe obciążenie (balast), które ma na celu optymalizację przyczepności, stabilności i siły uciągu, zarówno w rolnictwie, jak i w specjalistycznym transporcie ciężkim.

Optymalizacja Ciągników Rolniczych za Pomocą Balastu

W rolnictwie, dobór balastu do ciągnika jest kluczowym elementem, który wpływa na stabilność, bezpieczeństwo i wydajność maszyny podczas pracy. Odpowiednia masa balastu jest niezbędna, aby zapewnić równowagę i uniknąć przewracania się.

John Deere Serii 6R i 7R: Innowacyjne Rozwiązania Balastowe

Jednym z ciekawszych rozwiązań na rynku, oferowanych przez John Deere, są ciągniki serii 6R. Seria 6R została zaprojektowana w taki sposób, aby właściciel gospodarstwa nie musiał iść na trudne i nieprzekonujące kompromisy. Te maszyny doskonale sprawdzają się w różnych zadaniach - zarówno w transporcie, jak i pracach polowych czy z ładowaczem. To bogata gama modeli o różnej mocy, z małą, średnią, dużą lub bardzo dużą ramą.

Do najcięższych prac polowych najlepiej sprawdzą się cięższe maszyny o większej mocy. Należy jednak pamiętać, że uniwersalna maszyna sprawdzi się dobrze nie tylko w ciężkich pracach, ale też w transporcie. W przypadku prac transportowych dodatkowa masa ciągnika zwiększy zużycie paliwa. Demontaż obciążników kół tylnych jest możliwy, jednak ten proces jest zbyt czasochłonny, aby był wykonywany odpowiednio często.

System EZ Ballast John Deere

Tutaj z pomocą może przyjść rozwiązanie EZ Ballast od John Deere. Obciążnik można bez trudu zamontować/zdemontować w ciągu kilku minut za jednym naciśnięciem przycisku - bez opuszczania kabiny i z zachowaniem optymalnego rozkładu mas 40%/60%. Obciążniki EZ Ballast są dostępne wyłącznie do ciągników 7R oraz 6R 230/250. Rama montażowa EZ Ballast została zaprojektowana specjalnie pod ich kątem, a obciążniki można stosować zamiennie w obu seriach.

Dla serii 7 przeprowadzono testy spalania paliwa zarówno w pracach polowych, jak i transporcie. W przypadku transportu zdecydowano o odłączeniu obciążnika, sprawdzając wpływ na zużycie. Wyniki okazały się bardzo ciekawe, gdyż po obliczeniach ekspertów, dzięki zmniejszeniu masy ciągnika o 1 tonę można zmniejszyć zużycie paliwa w transporcie w przybliżeniu o 1 litr na godzinę! W codziennej pracy zależy nam, by dysponować możliwie najlżejszym ciągnikiem w transporcie i drobniejszych pracach oraz możliwie najcięższym w pracach polowych. Stąd też tak istotne jest sprawne zakładanie i zdejmowanie obciążenia. Zdejmowanie i montaż obciążników z kół trwa zbyt długo, żeby ciągnik mógł być zawsze zoptymalizowany do prac transportowych. Rozwiązaniem jest EZ Ballast.

Warto również pamiętać, że nadmierne obciążenie może wpływać negatywnie na zużycie osi, opon, czy też niszczyć drogi publiczne, a przekroczenie dopuszczalnej masy może stać się podstawą do mandatu. Co ważne, istnieje możliwość doposażenia w obciążniki EZ Ballast wszystkich modeli 6R 230/250 (lub 6230R/6250R) od roku modelowego 2017. Wymaga to jednak demontażu wielu elementów ciągnika (aby zamocować ramę dla EZ Ballast). Dlatego też dealerzy John Deere zachęcają, aby już na etapie zakupu nowej maszyny zdecydować się na doposażenie w przygotowanie do EZ Ballast.

Dodajmy, że ciągnik John Deere 7R 350 został nagrodzony tytułem „Tractor of the year 2022”. Wśród szeregu ważnych cech maszyny, doceniono: technologię pokładową i pakiet automatyki, szeroką, przestronną kabinę zapewniającą kierowcy maksymalny komfort, doskonałe osiągi w polu i wysoką wydajność, układ kierowniczy ActiveCommand Steering 2 (ACS 2), ale też właśnie system dociążenia ciągnika EZ Ballast.

Ciągnik a Traktor: Rozróżnienie Terminologii

Często pojawia się pytanie, czym różnią się od siebie ciągnik i traktor. Wiele osób poszukuje odpowiedzi na te pytania, zastanawiając się, czy jedna nazwa jest mylna, a druga poprawna, czy może obie są właściwe.

Jeśli chodzi o prace polowe, nie ma różnicy między omawianymi urządzeniami. Ciągnik i traktor to synonimy, czyli określenia równoważne znaczeniowo. Zastosowanie ciągnika i traktora jest na polu takie samo. Innymi słowy: ciągnik to traktor. Ciągnik to jednak słowo ze słownika specjalistycznego, podczas gdy traktor to słowo potoczne, z którego najczęściej korzystają osoby niezwiązane z rolnictwem. Dlatego jest ono używane o wiele częściej.

Co więcej, istnieje inny powód, który może wyjaśniać popularność słowa „traktor”. Przede wszystkim chodzi o to, że jest to słowo używane również w innych językach - brzmi ono tak samo lub bardzo podobnie. Skąd w takim razie wziął się „ciągnik”? Cóż, mówi się, że to dowód na kreatywność polskiego narodu. Ciągnik oznacza w końcu pojazd, który ciągnie inne urządzenia, które nie są wyposażone w napęd. A to oznacza z kolei szerszą gamę zastosowań niż w przypadku traktora.

Inaczej wygląda jednak sprawa, jeśli mówimy o pracach nie na roli, a w lesie, na drogach czy w ogrodach. Pojazdy dedykowane takim pracom określa się mianem „ciągników”, a nie „traktorów”. Oznacza to, że ciągniki to pojazdy przeznaczone nie tylko do pracy na polu. Można wyróżnić np. ciągnik balastowy, który przeznaczony jest do ciągnięcia przyczep o dużej ładowności. Istnieje też ciągnik siodłowy, który wykorzystuje się do ciągnięcia nowych pojazdów drogowych. Ciekawostką jest to, że ciągniki przeznaczone do prac polowych, czyli traktory, określamy często nazwą producenta. Nierzadko wielu z nas określa je mianem „Ursusa” czy „Zetora”. Język potoczny jak najbardziej nam na to pozwala.

Wybór i Zarządzanie Balastem w Ciągnikach Rolniczych

Odpowiednia masa balastu powinna wynosić co najmniej 10-15% masy ciągnika, co pozwala na zachowanie równowagi i unikanie przewracania się. Waga ciągnika oraz rodzaj wykonywanych prac mają istotny wpływ na to, jaką masę balastu należy zastosować. W przypadku ciężkich prac rolniczych, takich jak orka czy transport, większa masa balastu zwiększa stabilność i poprawia przyczepność kół do podłoża. Na mokrej glebie lub na nierównym terenie warto zastosować jeszcze większe dociążenie. Aby obliczyć odpowiednią masę balastu, warto skorzystać z prostego wzoru: masa balastu = masa narzędzia + 20% masy ciągnika. Dzięki temu można precyzyjnie określić, ile balastu należy zastosować do konkretnego ciągnika. Warto również pamiętać, że różne modele ciągników mogą mieć różne wymagania dotyczące balastu. Dla przykładu, ciągnik Ursus C-360 może wymagać innej masy balastu niż większe modele, takie jak John Deere 6120M.

Rodzaje Balastów Dostępnych w Rolnictwie

Wybór odpowiedniego balastu do ciągnika jest kluczowy dla zapewnienia stabilności i wydajności maszyny. Istnieje wiele rodzajów balastów, a każdy z nich ma swoje zalety i wady. Najpopularniejsze typy to:

• Metalowe obciążniki: Takie jak żeliwne lub betonowe, są trwałe i łatwe do zamontowania. Ich główną zaletą jest możliwość precyzyjnego dostosowania masy do potrzeb ciągnika.
• Balast wodny: Jest tańszą opcją, polegającą na napełnianiu opon wodą. Dzięki temu można dodać od 2 do 4 ton dodatkowej masy. Jednak ta metoda wymaga sprawdzenia kompatybilności opon z zaworem woda/powietrze.
• Systemy dociążające: Nowoczesne rozwiązania, często zintegrowane z konstrukcją ciągnika, pozwalające na szybką zmianę masy.

Dostosowanie Balastu do Rodzaju Prac

Dostosowanie balastu do rodzaju wykonywanych prac jest kluczowe dla uzyskania optymalnej wydajności i stabilności. W przypadku ciężkich prac, takich jak orka, transport ciężkich ładunków czy prace w trudnych warunkach terenowych, zaleca się zastosowanie większej masy balastu, aby poprawić trakcję i stabilność ciągnika. Zwiększona masa balastu pozwala na lepsze utrzymanie równowagi, co jest niezbędne, aby uniknąć przewracania się maszyny podczas wykonywania wymagających zadań. Ważnym aspektem jest również dostosowanie balastu do warunków, w jakich się pracuje. Na mokrej glebie lub w trudnym terenie, gdzie przyczepność kół jest ograniczona, warto zwiększyć masę balastu, aby poprawić trakcję.

Dla lekkich prac rolniczych, takich jak koszenie trawy czy prace w ogrodzie, optymalizacja masy balastu jest kluczowa dla efektywności i oszczędności. W takich przypadkach, zbyt duża masa balastu może prowadzić do nieefektywności i zwiększonego zużycia paliwa. Dlatego warto dostosować balast do specyfiki wykonywanych zadań, aby nie obciążać nadmiernie ciągnika. Warto również pamiętać, że lekkie prace mogą być wykonywane na różnych rodzajach gleby, co również wpływa na dobór balastu. Na twardej, suchej glebie można zastosować mniejszy balast, podczas gdy na mokrej glebie lepiej jest zwiększyć obciążenie, aby poprawić przyczepność.

Bezpieczny Montaż i Konserwacja Balastu

Bezpieczny montaż balastu na ciągniku jest kluczowy dla zapewnienia jego stabilności i wydajności podczas pracy. Proces montażu należy rozpocząć od dokładnego sprawdzenia ciągnika oraz przygotowania odpowiednich narzędzi. W pierwszej kolejności upewnij się, że ciągnik jest unieruchomiony, a wszystkie elementy są w dobrym stanie. Do montażu balastu potrzebne będą m.in. odpowiednie klucze, podnośniki oraz środki ochrony osobistej. Po przygotowaniu narzędzi, przystąp do montażu balastu zgodnie z jego rodzajem. W przypadku metalowych obciążników, należy je zamontować na odpowiednich zaczepach, takich jak TUZ (trzypunktowy układ zawieszenia) lub obręcze kół. Upewnij się, że balast jest prawidłowo zamocowany i nie ma luzów.

Podczas montażu balastu ważne jest przestrzeganie odpowiednich zasad bezpieczeństwa. Zawsze należy nosić odpowiednie ubranie ochronne, w tym rękawice i okulary, aby zminimalizować ryzyko urazów. Przed rozpoczęciem pracy, upewnij się, że miejsce montażu jest dobrze oświetlone i wolne od przeszkód. Ważne jest również, aby nie przeciążać osi ciągnika. Regularnie sprawdzaj ciśnienie w oponach oraz równomierne rozłożenie balastu na przedniej i tylnej osi. Unikaj typowych błędów, takich jak zbyt luźne mocowanie balastu lub montaż na niewłaściwych zaczepach, co może prowadzić do niebezpiecznych sytuacji podczas pracy.

Aby zapewnić optymalne działanie balastu, regularne kontrole i konserwacja są niezbędne. W pierwszej kolejności warto sprawdzać ciśnienie w oponach, szczególnie jeśli używamy balastu wodnego. Niskie ciśnienie może prowadzić do nieprawidłowego rozkładu obciążenia, co z kolei wpływa na stabilność ciągnika. Kolejnym ważnym elementem konserwacji jest ocena mocowania balastu. Należy upewnić się, że wszystkie elementy są prawidłowo zamocowane i nie ma luzów, które mogą prowadzić do niebezpiecznych sytuacji podczas pracy. Oprócz tego, warto sprawdzać, czy nie doszło do uszkodzeń mechanicznych balastu, które mogłyby wpłynąć na jego funkcjonalność.

Innowacje w Balastowaniu Ciągników

W dobie nowoczesnych technologii, balastowanie ciągników staje się coraz bardziej zaawansowane dzięki innowacjom, takim jak systemy automatycznego dociążania. Te nowoczesne rozwiązania pozwalają na dynamiczne dostosowywanie masy balastu w czasie rzeczywistym, w zależności od warunków pracy i obciążenia. Dodatkowo, rozwój aplikacji mobilnych oraz systemów monitorowania może umożliwić rolnikom zdalne zarządzanie balastowaniem. Dzięki tym technologiom, użytkownicy mogą monitorować stan balastu, ciśnienie w oponach oraz inne kluczowe parametry z poziomu smartfona, co znacząco ułatwia konserwację i zapewnia większe bezpieczeństwo podczas pracy w polu.

Ciągniki Balastowe w Transporcie Specjalistycznym

Sporo osób nie zdaje sobie zupełnie sprawy z tego, jak wiele jest na rynku różnego rodzaju samochodów ciężarowych. Dla laika wszystkie one to po prostu TIR-y, co jednak w wielu przypadkach jest sporym błędem. Dobrym przykładem ciekawego modelu samochodu ciężarowego jest właśnie ciągnik balastowy.

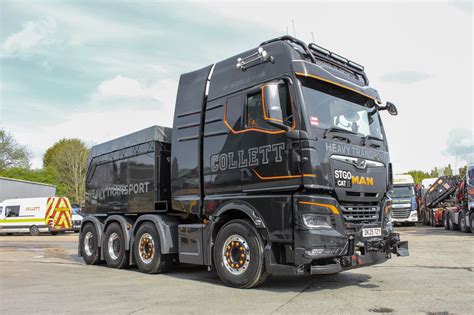

Patrząc na typowy ciągnik balastowy przeznaczony do transportu specjalistycznego, już na pierwszy rzut oka widać, że ma się do czynienia z pojazdem nietypowym. Jego budowa jest nieco inna niż w przypadku klasycznego samochodu ciężarowego, ponieważ zamiast zwartej i prostej budowy, wyposażony jest on w dodatkowe elementy za szoferką. Na tylnej części auta, dokładnie nad tylną osią pojazdu, umieszczone są specjalne pojemniki z balastem, które wykorzystywane są do dociążenia kół napędowych ciągnika. Z reguły stosowane są tam pojemniki z piaskiem, lecz równie często spotkać się można z balastem w postaci wody, a nawet bloków betonowych lub stalowych.

Cel Stosowania Dociążenia w Ciężkim Transporcie

Ciągnik balastowy wykorzystywany jest do transportowania naprawdę ciężkich elementów. Sprawia to, że konieczne jest dociążenie jego osi napędowej, aby powstała odpowiednia siła uciągu zdolna do ruszenia i transportowania ponadnormatywnego ładunku. Pojazdy te przeznaczone są do holowania szczególnego rodzaju przyczep wieloosiowych oraz specjalnych modeli niskopodłogowych. Są wykorzystywane do transportowania ponadnormatywnych ładunków, których masa często przekracza 100 ton. Może to być jedna z maszyn rolniczych, ale także elementy konstrukcyjne, turbiny wiatrowe, transformatory czy inne ładunki ponadgabarytowe.

Kluczowe Parametry i Konstrukcja Ciągników Balastowych

Najważniejszym parametrem ciągnika balastowego jest siła uciągu. Jest ona uzależniona nie tylko od mocy silnika, ale także od tego, jak skutecznie jest przekazywana na osie ciągnika - te zaś muszą mieć zapewniony stały kontakt z podłożem. Aby było to możliwe, ciągniki wyposaża się w balast - stąd też wzięła się ich nazwa. Funkcję balastu najczęściej pełnią betonowe lub stalowe bloki, choć stosuje się także zbiorniki na wodę i piasek. Masa balastu uzależniona jest przede wszystkim od mocy ciągnika i warunków eksploatacji. Największe dociążenia stosuje się w przypadku ciągnięcia ciężkich ładunków na drogach o dużej pochyłości, np. w górach, lub o ograniczonej przyczepności, np. na nawierzchniach z kostki granitowej czy stalowych pokładach barek transportowych. W takich sytuacjach stosuje się też samochody pchające, których zadaniem jest zwiększenie skuteczności hamowania oraz usprawnienie manewrowania całego zestawu. Masa balastu może wynosić od kilku do - w przypadku największych ciągników - kilkudziesięciu ton.

Dla zapewnienia najbardziej korzystnego (równomiernego) rozłożenia przekazywanej mocy wszystkie osie lub zdecydowana ich większość są napędzane. W ciągnikach balastowych, które powstały z wykorzystaniem elementów jezdnych seryjnych ciężarówek, stosowane są koła o typowej średnicy 22,5 cala. Z reguły wykorzystuje się opony o podwyższonej wytrzymałości na obciążenia (mają wzmocnione barki). Największe i najmocniejsze ciągniki wyposażane są w specjalne mosty napędowe i znacznie większe niż typowe koła - nawet o średnicy powyżej 25 cali. Koła o dużej średnicy pozwalają nie tylko lepiej przenieść gigantyczny moment obrotowy, ale także zapewniają właściwą przyczepność do nawierzchni.

Duża moc silnika i wartość momentu obrotowego sprawiają, że zamiast typowych sprzęgieł stosowane są znacznie bardziej wytrzymałe tzw. przetworniki momentu obrotowego. Relatywnie mała prędkość, jaką osiąga pojazd z ładunkiem, w połączeniu z dużym obciążeniem termicznym silnika wymaga instalacji znacznie bardziej wydajnych niż seryjne układów chłodzenia. Chłodnice oleju, wody i powietrza doładowującego - wyposażone w zespoły wentylatorów - montuje się bezpośrednio za kabiną kierowcy.

Typy Ciągników Balastowych: Z Siodłem lub Bez

Ciągniki balastowe dzielą się na dwa podstawowe rodzaje:

• Ciągniki do holowania wieloosiowych przyczep: Są wykorzystywane do transportu najcięższych i największych ładunków, np. w konstrukcji MAN „Stealth Bomber”, który może tworzyć 250-tonowe zestawy i pełnić rolę pchacza.
• Ciągniki wyposażone w sprzęg siodłowy: Współpracują ze specjalistycznymi - głównie niskopodłogowymi - naczepami. Używa się ich głównie do przewozu wysokich i/lub długich ładunków o masie nieprzekraczającej z reguły 100 t.

W zależności od masy przewożonego ładunku naczepa spoczywa na siodle ciągnika bezpośrednio lub pośrednio, gdy naczepa wsparta jest na dodatkowym, pomocniczym wózku (tzw. dolly). Jego zadaniem jest rozłożenie nacisku na większą liczbę osi (ciągnika i wózka). To rozwiązanie jest stosowane przy transporcie cięższych ładunków. Ciągniki współpracujące z naczepami zazwyczaj nie mają dodatkowego balastu - jako że odpowiednie dociążenie osi napędzanych stanowi już sam przewożony ładunek. Kilkutonowy balast bywa montowany wówczas, gdy ciągnik zestawiony jest z pustą naczepą, a warunki drogowe nie zapewniają odpowiedniej przyczepności kół (np. podjazd pod górę, śliska nawierzchnia). W większości obecnie produkowanych ciągników wyposażonych w sprzęgi siodłowe jest możliwość podnoszenia osi nienapędzanych. Podniesienie takiej osi powoduje dociążenie kół napędzanych, a tym samym poprawę przyczepności do nawierzchni (ze względu na możliwość przekroczenia dopuszczalnego nacisku na osie podczas jazdy z ładunkiem takie rozwiązanie może być stosowane jedynie incydentalnie). Ciągniki wyposażone w sprzęgi siodłowe mogą być wykorzystywane także do holowania wieloosiowych przyczep. Wówczas na siodle instalowana jest specjalna skrzynia ładunkowa, w której znajduje się m.in. balast, koła zapasowe i dodatkowe wyposażenie techniczne.

Systemy Sterowania i Produkcja

Mocny silnik i odpowiedni układ napędowy to jednak nie wszystko, co powinien mieć nowoczesny ciągnik. Bardzo ważne jest także wyposażenie pojazdu w odpowiednie systemy sterowania i kontroli, których zadaniem jest współpraca z układami przyczepy lub naczepy. W obecnie produkowanych ciągnikach balastowych to z kabiny kierowcy - a nie, jak to było w starszych konstrukcjach, z pulpitu przyczepy lub naczepy - jest możliwość sterowania praktycznie wszystkimi ich funkcjami. Jeśli naczepa lub przyczepa ma hydrauliczny układ sterowania skrętem kół czy wielkością prześwitu platformy transportowej nad jezdnią, to funkcje te mogą być obsługiwane w czasie jazdy bezpośrednio z kabiny kierowcy (przez niego samego lub pomocnika). Standardem staje się także wyposażanie ciągników balastowych w kamery, których zadaniem jest przekazywanie do kabiny obrazu tego, co się dzieje z tyłu ciągnika lub całego zestawu.

Ciągniki balastowe wyposażone w sprzęgi siodłowe w swojej ofercie mają wszyscy liczący się europejscy producenci samochodów ciężarowych. W największej liczbie produkowane są ciągniki balastowe, których siła ciągu nie przekracza 200-250 t. Tego typu pojazdy budowane są z wykorzystaniem znacznej ilości elementów stosowanych w seryjnych ciężarówkach. Skala produkcji takich pojazdów nie jest duża i praktycznie każdy budowany jest na konkretne zamówienie klienta. Pod uwagę brane są m.in. warunki klimatyczne, w jakich eksploatowany ma być samochód. Ciągniki, które będą pracowały w ciepłym klimacie, wyposażane są w układy chłodzenia silnika o większej wydajności. Ponieważ skala produkcji nie jest duża, to niektórzy producenci zlecają wytwarzanie ciągników balastowych (zarówno tych do przyczep, jak i wyposażonych w sprzęgi siodłowe) wyspecjalizowanym i powiązanym z nimi - także kapitałowo - firmom. Tak postępuje np. DAF, dla którego ciągniki balastowe wytwarza GINAF, oraz MAN, używający dla tego typu pojazdów marki handlowej ÖAF. Podobne ciężkie ciągniki ma w swojej ofercie także IVECO, Mercedes-Benz (w nazwie dodaje człon: Titan), Scania i Volvo. Renault wytwarza takie pojazdy samodzielnie, a także pod marką Sisu (ta fińska firma należy do Renault). Ze względu na przepisy dotyczące maksymalnego nacisku na osie w obecnie produkowanych ciągnikach balastowych (o sile uciągu 200-250 t) stosuje się co najmniej cztery osie (jeszcze 15 lat temu standardem były trzy osie).

Największe i Najsilniejsze Ciągniki Balastowe

Moce silników najbardziej popularnych ciągników balastowych o sile uciągu 200-250 t wynoszą około 600-700 KM. Taką mocą dysponuje np. MAN - ÖAF TGX 41.680 FVD oraz Mercedes-Benz/Titan Actros SLT 4160 o układach napędowych 8×6. Wszystkie ciągniki bez względu na rodzaj mogą być ze sobą zestawiane, zwielokrotniając tym samym siłę uciągu. Pojazdy można łączyć ze sobą zarówno z przodu zestawu, jak i z tyłu - wówczas pełnią funkcję "pchaczy". W takich zestawieniach pracować może także największy ciągnik balastowy świata - Nicolas Tractomas TR 10×10 (wpisany do Księgi Rekordów Guinnessa). Produkowany przez francuską firmę Nicolas Industrie pojazd waży 71 t i wyposażony jest w 12-cylindrowy silnik Caterpillar o pojemności 27 020 cm3 i mocy 661 kW (900 KM). Nicolas Tractomas TR 10×10 może holować przyczepy o masie do 700 t.

Rynek na największe i najsilniejsze ciągniki balastowe jest bardzo ograniczony. W skali roku Nicolas Industrie sprzedaje zaledwie kilkanaście pojazdów modelu TR 10×10 i trochę słabszego TR 8×8. W ostatnich latach najwięcej z nich trafiło do Republiki Południowej Afryki i Chin. Nieco mniejsze niż francuskie ciągniki lecz przystosowane do jazdy w terenie produkuje amerykańska firma Oshkosh i białoruski MAZ. Są one jednak przeznaczone głównie do zastosowań militarnych - holowania przyczep i naczep podczołgowych. Niektóre wersje tych ciągników mają opancerzone kabiny i lekkie uzbrojenie w postaci umieszczonego na dachu karabinu maszynowego. Terenowe ciągniki balastowe wykorzystywane są także przez firmy zajmujące się poszukiwaniem i eksploatacją surowców energetycznych i mineralnych.
