Ciągnik rolniczy jest najważniejszym narzędziem pracy we współczesnym rolnictwie, pozwalającym rolnikom skutecznie i oszczędnie wykonywać zadania takie jak orka, siew czy zbiory. Jedną z centralnych części decydujących o wydajności ciągnika jest właśnie skrzynia biegów, która zapewnia odpowiednią prędkość i siłę, by maszyna mogła sprostać różnorodnym pracom polowym. Sercem układu napędowego są skrzynie biegów, pełniące rolę transformatora siły napędowej, dostosowując moment obrotowy do zmiennych warunków pracy. W środowisku, w którym przeciążenia są częste, teren nierówny, a prędkości muszą być umiarkowane, właściwa konstrukcja tej przekładni przesądza o wydajności, żywotności i komforcie eksploatacji maszyny.
Skrzynia biegów w ciągniku przekazuje moc silnika na koła, przekształcając prędkość obrotową i moment obrotowy tak, aby ciągnik, zależnie od potrzeb, dostarczał właściwą prędkość i siłę. Dobrze dobrana skrzynia biegów decyduje o ogólnej sprawności ciągnika. Dzięki niej maszyna może wygenerować niezbędną siłę uciągu do przeciągania ciężkich narzędzi, jednocześnie utrzymując optymalną prędkość pracy. Długofalowe korzyści dla rolnika to wyższa efektywność, większa produktywność i niższe koszty eksploatacji. Ponadto, dobra skrzynia biegów redukuje zużycie podzespołów i wydłuża żywotność ciągnika.
Rodzaje Skrzyń Biegów w Ciągnikach Rolniczych
Postęp technologiczny w konstrukcji przekładni sprawił, że dzisiejsze skrzynie biegów występują w wielu wariantach, zróżnicowanych pod względem zasady działania, poziomu automatyzacji oraz zastosowanego sterowania. W zależności od klasy ciągnika, charakteru wykonywanych prac i preferencji operatora, producenci oferują zarówno proste przekładnie manualne, jak i zaawansowane systemy sterowane elektronicznie. Każdy typ ma swoją specyfikę, wpływającą na sposób prowadzenia maszyny, efektywność energetyczną oraz komfort użytkowania.
Mechaniczne Skrzynie Biegów
Mechaniczna skrzynia biegów to rozwiązanie stosowane w pojazdach od wielu lat i najczęściej spotykany typ przekładni w większości ciągników. Mają przełożenia o stałych wartościach, które są wybierane przez operatora za pośrednictwem dźwigni zmiany biegów. Przełożenia są generowane dzięki współpracy zazębionych wzajemnie kół zębatych o różnej średnicy i liczbie zębów. W ciągnikach rolniczych Kubota serii M4003, na przykład, mechaniczna skrzynia biegów ma standardowo 18 biegów do przodu i 18 biegów wstecznych.
Przekładnia w ciągnikach rolniczych zazwyczaj oferuje trzy zakresy prędkości: biegi pełzające (tzw. creeper lub ślimak), polowe i szosowe. Ciągniki mają dźwignię dla tych trzech pozycji: biegi szosowe, luz i biegi polowe. Jeśli ustawimy ją na luz, możemy wbijać biegi, ale ciągnik nie pojedzie. Najważniejszą zaletą przekładni manualnej jest przede wszystkim prosta budowa. Podstawową wadą jest natomiast mniejszy komfort operatora, który musi kontrolować obroty silnika i dopasować do nich odpowiedni bieg.

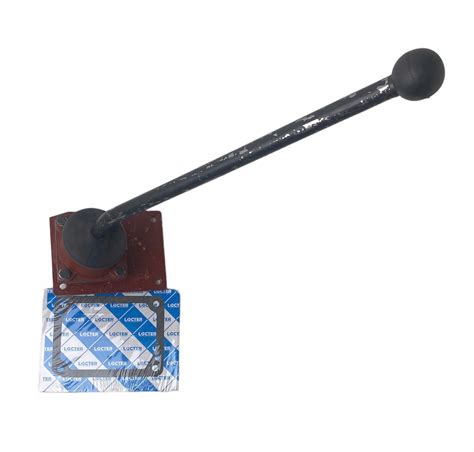

Aby ustawić reduktor w pozycji biegów szosowych, należy lewarek pchnąć do przodu, a następnie maksymalnie w lewo. Aby wrzucić bieg wsteczny, należy dźwignię reduktora (w pozycji, w której może chodzić góra-dół) pociągnąć maksymalnie do dołu, a następnie maksymalnie w prawo. Należy jednak uważać, gdyż pomiędzy pozycjami jazdy do przodu (oznaczonej jako Bp) jest jeszcze pozycja luzu (N), a dopiero maksymalnie po prawej stronie znajduje się pozycja wstecznego (Bw). Aby przerzucić ze wstecznego na jazdę do przodu, przesuwamy dźwignię reduktora maksymalnie w lewo. Przerzucając dźwignię przez środkową przerzutkę do tyłu, mamy trzy biegi szosowe i wsteczny. W obu przypadkach są to te same biegi, tylko poprzez przełożenie dźwigni przez środek przełączamy reduktor.
Skrzynie Półautomatyczne (PowerShift)
Konstrukcje półautomatyczne stanowią pomost między rozwiązaniami tradycyjnymi a pełną automatyzacją. W tych skrzyniach biegów zmiana przełożenia nadal odbywa się w sposób sekwencyjny, jednak bez konieczności wciskania sprzęgła przez operatora. Przekładnia typu PowerShift to skrzynia stopniowa, ale sterowana automatycznie. Jej budowa jest odmienna od manualnych, gdyż zastosowano w niej dwa sprzęgła. Wykorzystanie układów hydraulicznych i elektronicznych pozwala na zachowanie stałego momentu obrotowego podczas zmiany biegu, co jest istotne zwłaszcza w przypadku prac ciągłych, takich jak bronowanie czy uprawa przedsiewna.
Skrzynia PowerShift (np. DirectDrive w John Deere) to automatyczna dwusprzęgłowa skrzynia biegów. Jedno sprzęgło odpowiada za biegi parzyste, a drugie za nieparzyste. Skrzynia taka w trakcie harmonijnej pracy dostarcza ciągły napęd, nie powodując szarpnięć i przerw w dystrybuowaniu momentu obrotowego na koła. Jest to jedno z najbardziej rozpowszechnionych rozwiązań w średnich i dużych ciągnikach.
Skrzynie PowerShift oferują możliwość programowania sekwencji biegów i korzystania z trybów automatycznych, które same dostosowują przełożenie do aktualnego obciążenia. Operator może zmieniać przełożenia bez konieczności rozłączania sprzęgła, co pozwala na zachowanie ciągłości pracy nawet podczas przejazdu przez trudny teren, nie ryzykując utraty przyczepności. Skrzynie PowerShift łączą w sobie trwałość rozwiązań mechanicznych z wygodą sterowania charakterystyczną dla nowoczesnych przekładni.
Powershift Technology for Agricultural Transmissions
Bezstopniowe Skrzynie Biegów (CVT)
Nowoczesne ciągniki coraz częściej wyposażane są w bezstopniowe skrzynie biegów, znane również pod nazwą CVT (ang. Continuous Variable Transmission). Ten typ przekładni pozwala płynnie regulować prędkość bez sztywnych przełożeń. Bezstopniowa skrzynia biegów (CVT) jest stosowana w nowoczesnych, zaawansowanych ciągnikach i pozwala na płynne i nieprzerwane zmiany przełożenia w pełnym zakresie prędkości bez konieczności wybierania konkretnego biegu.
Główną zaletą skrzyń CVT jest zachowanie optymalnych obrotów silnika niezależnie od prędkości jazdy, co przekłada się na lepsze zużycie paliwa i niższe obciążenie mechanizmów. Dodatkowo, bezstopniowa zmiana prędkości eliminuje szarpnięcia charakterystyczne dla konstrukcji mechanicznych. Operator ma możliwość bardzo precyzyjnego dostosowania tempa jazdy do wykonywanego zadania, co jest szczególnie ważne przy rozsiewaniu nawozów czy opryskach, gdzie stała prędkość jazdy ma wpływ na jakość i równomierność wykonania.
CVT (np. Vario w Fendt) to bezstopniowa przekładnia, która posiada nieograniczoną liczbę przełożeń generowanych bez odłączenia napędu. Takie rozwiązanie umożliwia prawidłowe rozłożenie momentu obrotowego nawet podczas najcięższej pracy silnika. Sercem skrzyni jest przekładnia planetarna, która zbiera moc z silników hydraulicznych i z wału korbowego silnika spalinowego.
Powershift Technology for Agricultural Transmissions
Biegi Szosowe a Polowe - Kluczowe Rozróżnienia
Różne zakresy biegów w ciągnikach rolniczych są dostosowane do specyficznych warunków pracy. Biegi szosowe są przeznaczone do jazdy z wyższą prędkością, zazwyczaj na utwardzonych drogach lub przy lżejszych pracach transportowych. Na co dzień najlepiej używać właśnie biegów szosowych, aby osiągnąć optymalną prędkość i zużycie paliwa.
Z kolei biegi polowe stosujemy w trudniejszych warunkach, takich jak orka, siew, prace z kosiarką rotacyjną czy agregatem uprawowym, gdzie wymagany jest większy moment obrotowy i niższa prędkość. Ciągnik rolniczy pracuje przy bardzo dużych obciążeniach przy małej prędkości, co wymusza na skrzyni biegów dostosowanie momentu obrotowego do znaczącego oporu wynikającego z ruchu pojazdu oraz doczepionego osprzętu. Biegi pełzające, które pozwalają na jazdę z prędkością nawet 200 m/godzinę, są idealne do bardzo wolnych i precyzyjnych zadań, jak na przykład zbiór warzyw.
Przekładnia powinna zapewnić elastyczność działania, dostosowując parametry napędu do rodzaju gleby, masy narzędzi i warunków atmosferycznych. Dzięki temu ciągnik może jechać bardzo wolno lub bardzo szybko, co zwiększa jego uniwersalność.
Najczęstsze Problemy z Biegami Szosowymi i Ich Diagnostyka
Pomimo zaawansowania technologicznego, nawet nowoczesne skrzynie biegów nie są całkowicie wolne od awarii. W środowisku pracy, w którym kurz, błoto, wilgoć i przeciążenia to codzienność, wiele komponentów przekładni narażonych jest na przyspieszone zużycie. Znajomość typów skrzyń, ich działania oraz potencjalnych usterek staje się istotna nie tylko dla mechaników, ale również dla operatorów maszyn i właścicieli gospodarstw.
Problemy z Wyskokiem Biegu i Włączaniem
Wielu operatorów ciągników zgłasza problemy z wyskakiwaniem biegów szosowych lub trudnościami w ich włączaniu. Przykładowo, w Ursusie 1201 biegi szosowe mogą wyskakiwać z powodu zużycia mechanizmu zatrzaskowego, kół zębatych lub problemów z mechanizmem zmiany biegów. Brak możliwości włączenia biegów szosowych, podczas gdy biegi terenowe działają, to również częsta usterka.
Operatorzy odczuwają "drżenie" po zębach i słyszą zgrzytanie, gdy próbują włączyć prędkości szosowe, a dźwignia zmiany biegów nie chce się przesunąć do końca. Podczas obciążenia, po wrzuceniu biegu szosowego i puszczeniu sprzęgła, może wystąpić straszny zgrzyt, a ciągnik nie ruszy, podczas gdy na biegach polowych wszystko działa prawidłowo. Szarpanie podczas jazdy na biegach szosowych, ustępujące po przełączeniu na terenowe, również wskazuje na problem z tym zakresem.
Czasem reduktor biegów może utknąć w pozycji biegów szosowych lub na stałe jest włączony "żółw" (biegi polowe), uniemożliwiając zmianę na szosowe. Problem może dotyczyć również sytuacji, gdy bieg wyskoczy podczas pracy (np. na czwórce szosowej) i dźwignia zmiany biegów nie chce się ruszyć. W ciągnikach T-25 z jedną wajchą, biegi terenowe lub szosowe mogą wyskakiwać podczas cięższych prac, choć wajcha pozostaje na biegu. Podobne trudności z przełączeniem z biegów polowych na szosowe po uruchomieniu silnika zgłaszane są w Massey Ferguson 3060, gdzie dźwignia blokuje się mimo zmiany kontrolki.
Zdarza się, że dźwignia zmiany biegów "przeskakuje przez wodziki" zarówno na biegach terenowych, jak i szosowych. Innym problemem jest sytuacja, gdy po zmianie z biegów szosowych na terenowe, wskoczyła "dwójka", a drążek zachowuje się jakby był w pozycji luzu, uniemożliwiając włączenie innych biegów. Gdy skrzynia zgrzyta przy wrzucaniu biegu po postoju na luzie, a problem znika podczas jazdy w polu, może to wskazywać na problem ze sprzęgłem lub synchronizacją. Po zmontowaniu skrzyni biegów i wbiciu 2. lub 3. biegu może pojawić się zgrzyt, a reduktor nie chce się wbić na biegi szosowe.
Potencjalne Przyczyny Awarii

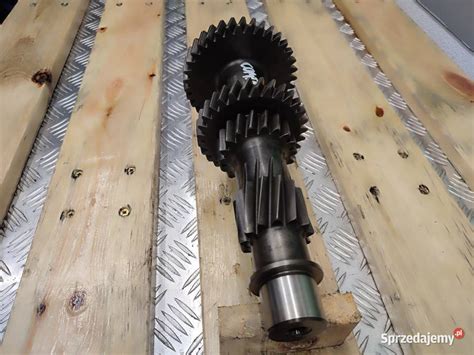

Przyczyny tych problemów mogą być różnorodne. Mogło dojść do zużycia mechanizmu zatrzaskowego, kół zębatych lub ogólnych problemów z mechanizmem zmiany biegów. Inne możliwe przyczyny to ścięcie nita, wyrobienie widełek zmiany biegów, uszkodzenie łożyska powodujące przemieszczanie się wałka, lub luzy na górnym wałku skrzyni. Problem może również leżeć w wyrobionym sprzęgle kłowym odpowiedzialnym za biegi szosowe, które nie zazębia się do końca z winy mechanizmu załączania. Biegi szosowe są przekazywane właśnie przez sprzęgło kłowe bezpośrednio przez górny wałek skrzyni na wałek koła atakującego dyferencjału.
W przypadku skrzyń półautomatycznych i bezstopniowych, awarie mogą być związane z układami hydraulicznymi - nieszczelnościami, problemami z ciśnieniem oleju czy awariami elektrozaworów. Objawy takie jak wibracje, hałas czy szarpnięcia podczas pracy często są symptomami zużycia łożysk, uszkodzeń koszy zębatych lub niewyważenia elementów wirujących. Czasami nowe części, takie jak zatrzaski, mogą być za długie i po dokręceniu blokować wodziki, uniemożliwiając zmianę biegów. W przypadku maszyn pracujących z dużym obciążeniem powszechne są usterki sprzęgła, objawiające się ślizganiem, trudnościami w rozruchu silnika oraz spadkiem siły uciągu.
Diagnostyka i Naprawa
Diagnostyka problemów ze skrzynią biegów często wymaga demontażu. Niestety, w wielu przypadkach konieczne będzie zdjęcie pokrywy skrzyni biegów. Aby ocenić stan zębów na kołach, zaleca się spuszczenie oleju, uniesienie tyłu ciągnika, zdjęcie pokrywy i pokręcenie uniesionym kołem przy wciśniętym sprzęgle oraz kolejno wybranych biegach szosowych.
W niektórych przypadkach, zatrzaski umieszczone przed dźwigniami do włączania WOM i zmiany biegów polowe/szosowe mogą być przyczyną problemu - czasem wystarczy delikatnie ruszyć je śrubokrętem. Wskazane są również punkty regulacji: pierwsza zakrętka od wałka WOM/podnośnika, druga od 5. i 4. biegu, trzecia od 3. i 2. biegu, a czwarta od 1. i biegu wstecznego. W przypadku problemów z blokowaniem skrzyni, można spróbować zdjąć dekielki po obu stronach skrzyni i postukać w wałeczki.
Dla skrzyń z elektronicznym sterowaniem, należy sprawdzić wszystkie kostki na sterowniku skrzyni biegów, który zazwyczaj znajduje się po prawej stronie pod kabiną, a bezpieczniki sterownika przy akumulatorze. Istnieją dwie metody naprawy wodzików: odkręcenie prostokątnych dekielków i odpowiednie nabicie wodzików, lub odkręcenie dźwigni od pokrywy skrzyni biegów i ustawienie wybieraka. Objawy takie jak wibracje, hałas czy szarpnięcia wymagają natychmiastowej diagnostyki i często rozbiórki przekładni.
Właściwa Eksploatacja i Konserwacja Skrzyni Biegów
Sprawność ciągnika i jego żywotność w znacznej mierze zależą od właściwej konserwacji silnika i skrzyni biegów. Dbanie o prawidłową eksploatację i regularny serwis może zapobiec wielu problemom.
Użycie Sprzęgła i Zmiana Biegów
Warto nauczyć się zmieniać biegi z użyciem podwójnego wysprzęglania, co pomaga zredukować zużycie synchronizatorów i kół zębatych. Jeśli skrzynia zgrzyta przy wrzucaniu biegu po tym, jak ciągnik stał na luzie, należy odczekać chwilę z wciśniętym sprzęgłem, aby koła zębate skrzyni zatrzymały się. Nie należy wrzucać biegu w czasie toczenia się ciągnika do przodu, gdyż może to skutkować wyskoczeniem wybieraka dźwigni zmiany biegów z wodzika.
Zmiany zakresów prędkości (biegi pełzające, polowe i szosowe) można dokonywać wyłącznie na postoju i z wciśniętym pedałem sprzęgła. Jest to konieczne, kiedy zmieniamy charakter pracy. W nowoczesnych ciągnikach, w momencie włączania biegu, kiedy dźwignia rewersu znajduje się w pozycji neutralnej, wciskamy sprzęgło, ale po jego puszczeniu ciągnik nie pojedzie. Możemy skorzystać z dobrodziejstw współczesnej techniki i włączyć napęd hydraulicznie, przesuwając dźwignię rewersu do przodu. Dzięki temu ciągnik ruszy delikatnie i płynnie, nie powodując dużego zużywania się sprzęgła.
Rola Oleju Przekładniowego
Dobranie właściwego oleju jest niezwykle istotne. Ciągnik rolniczy pracuje przy bardzo dużych obciążeniach przy małej prędkości, co sprawia, że skrzynia biegów podlega działaniu sił, którym niełatwo sprostać. Zastosowanie środka smarnego gorszej jakości lub niedopasowanego do danego rodzaju przekładni, może mieć opłakany skutek. Naprawa awarii, wymiana elementów czy problemy z kalibracją wiążą się z wydatkami przyprawiającymi o ból głowy.
Zawsze należy zweryfikować zalecenia producenta, czy wybrany produkt jest dedykowany do używanej skrzyni biegów. Ponadto, warto pozostać wiernym wybranej marce oleju, stosując dolewki sprawdzonego środka. Chociaż nowoczesne ciągniki wyposażone w automatyczne skrzynie biegów są znaczącym wydatkiem, warto zredukować koszty eksploatacyjne takiego pojazdu do niezbędnego minimum poprzez prawidłowy dobór i wymianę oleju.
Ewolucja Skrzyń Biegów w Rolnictwie
Wraz z rozwojem technologii stosowanej w rolnictwie, coraz większą popularnością zaczęły cieszyć się automatyczne skrzynie biegów, takie jak DirectDrive, Vario czy VT Drive, odciążające rolnika od ciągłych redukcji biegów. Współczesne skrzynie biegów montowane w ciągnikach rolniczych to układy znacznie bardziej zaawansowane niż ich przemysłowe pierwowzory. Ich zadaniem jest nie tylko przekazanie napędu - konstrukcja musi umożliwiać pracę pod zmiennym obciążeniem, w warunkach, które wymagają nieprzerwanego przekazywania momentu obrotowego.
W rolnictwie, gdzie maszyny wykonują zadania wymagające dużej siły uciągu przy niskiej prędkości jazdy, przekładnia musi zapewnić elastyczność działania, dostosowując parametry napędu do rodzaju gleby, masy narzędzi i warunków atmosferycznych. Długotrwała eksploatacja wymaga od podzespołów napędowych stabilności działania, a skrzynie biegów są jednym z tych elementów, które w największym stopniu decydują o tym, czy maszyna poradzi sobie w ekstremalnych warunkach.
Podsumowanie
Skrzynia biegów jest jednym z kluczowych komponentów każdego ciągnika rolniczego, determinującym jego wydajność, komfort pracy i długowieczność. Od klasycznych przekładni mechanicznych, przez zaawansowane systemy PowerShift, po innowacyjne bezstopniowe skrzynie CVT - każdy typ ma swoje specyficzne zastosowania i wymaga odpowiedniej obsługi oraz konserwacji. Biegi szosowe odgrywają fundamentalną rolę w transporcie i szybkich pracach, a ich prawidłowe funkcjonowanie jest niezbędne dla efektywności gospodarstwa. Znajomość typów skrzyń, ich działania oraz potencjalnych usterek staje się istotna nie tylko dla mechaników, ale również dla operatorów maszyn i właścicieli gospodarstw. Dobór odpowiedniego rodzaju przekładni ma bezpośrednie przełożenie na wydajność gospodarstwa, zużycie paliwa oraz długowieczność sprzętu.
