Magistrala CAN (Controller Area Network) to ustandaryzowany system komunikacji szeregowej, który umożliwia wymianę informacji między elektronicznymi jednostkami sterującymi (ECU) w pojeździe lub innym urządzeniu bez konieczności stosowania rozbudowanego okablowania. Odpowiada za wiele kluczowych funkcji pojazdu, działając niczym "układ nerwowy", który błyskawicznie przesyła informacje między podzespołami.
Historia i ewolucja magistrali CAN
Protokół Controller Area Network został opracowany przez firmę Bosch w 1983 roku i oficjalnie wprowadzony w 1986 roku podczas kongresu Stowarzyszenia Inżynierów Motoryzacyjnych (SAE) w Detroit. Technologia ta została po raz pierwszy wdrożona w pojazdach produkcyjnych przez firmę Mercedes-Benz w 1991 roku. W tamtych czasach, gdy każdy element był połączony osobnym przewodem, samochody stawały się cięższe, droższe i bardziej podatne na awarie. Rozwiązaniem okazała się wspólna magistrala komunikacyjna, do której mogły być podłączone wszystkie moduły.
Od tego czasu magistrala CAN stała się podstawą komunikacji w pojazdach, a standard ten jest stale udoskonalany poprzez specyfikacje ISO 11898. Wprowadzenie CAN FD (Flexible Data-rate) w 2012 roku stanowiło znaczącą ewolucję, która zapewniła szybszą transmisję danych i większą pojemność przy zachowaniu kompatybilności wstecznej z klasycznym CAN.
Zasada działania magistrali CAN

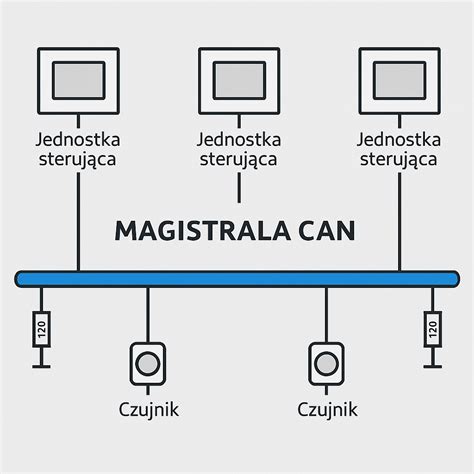

Magistrala CAN to wspólna sieć komunikacyjna, która łączy elektroniczne jednostki sterujące pojazdu (ECU). Wszystkie dane trafiają na wspólną szynę, a poszczególne moduły same filtrują informacje, których potrzebują. Od strony technicznej magistrala CAN opiera się na dwóch przewodach - CAN High i CAN Low - po których przesyłane są sygnały różnicowe. Tworzą one warstwę fizyczną zgodną z normą ISO 11898-2. Ta skrętka zapewnia odporność na zakłócenia elektromagnetyczne.
W swojej podstawowej formie magistrala CAN działa na zasadzie dwukierunkowej transmisji danych między wszystkimi połączonymi modułami. Sterowniki w pojeździe regularnie publikują swoje dane w sieci, a inne moduły, a także urządzenia zewnętrzne, mogą te dane odczytywać w czasie rzeczywistym. Kluczowym elementem działania magistrali CAN jest sposób zarządzania transmisją danych. Każdy komunikat przesyłany w sieci CAN ma określoną strukturę i priorytet, który określa 11- lub 29-bitowy identyfikator komunikatu. Specjalizowane kontrolery formują komunikaty i sterują bezkolizyjnym dostępem do magistrali, wykorzystując mechanizm dominacji bitowej.
Maksymalna prędkość transmisji w standardzie CAN 2.0 wynosi do 1 Mb/s na odcinkach do 40 metrów. CAN FD oferuje prędkość transmisji danych do 5 Mb/s i obsługuje większe rozmiary ładunku do 64 bajtów na ramkę.
Typy szyn CAN
Komunikacja między elektronicznymi układami sterowania w ramach sieci CAN odbywa się przez szyny CAN. Istnieją cztery typy szyn CAN:
- Szyna danych - jedyna szyna, która faktycznie służy do przesyłania danych.
- Szyna błędu - zawiera węzły do wykrywania błędów.
- Szyna przeciążenia - uruchamia się, gdy występuje opóźnienie w transmisji danych między szyną danych a szyną zdalną.
- Szyna zdalna - szyna, która wywołuje informacje z określonego identyfikatora.
Zastosowanie magistrali CAN
Magistrala CAN, choć stworzona pierwotnie dla motoryzacji, szybko znalazła zastosowanie w wielu innych sektorach przemysłu. Obecnie jest standardem w:
- Motoryzacji: komunikacja między układami sterującymi silnikiem, ABS, ESP, poduszkami powietrznymi, automatyczną skrzynią biegów, systemami wspomagania jazdy, systemem paliwowym.
- Pojazdach ciężarowych i autobusach.
- Sprzęcie budowlanym i maszynach rolniczych.
- Statkach morskich.
- Przemysłowych systemach automatyki.
- Urządzeniach medycznych, automatyce budynkowej, a nawet w zastosowaniach lotniczych.
System CAN umożliwia komunikację między różnymi modułami, takimi jak silnik, ABS, ESP, poduszki powietrzne czy system paliwowy. To dzięki niej system ABS wie, kiedy się uruchomić, komputer silnika dobiera odpowiednią dawkę paliwa, a elektronika rejestruje realne parametry pracy pojazdu.
Zalety magistrali CAN
Magistrala CAN do dziś pozostaje jednym z najbardziej efektywnych sposobów komunikacji pomiędzy urządzeniami elektronicznymi. Charakteryzuje się niezawodnością, odpornością na zakłócenia i możliwością bezpiecznej transmisji danych między układami sterowania.
Jej główne zalety to:
- Niskie koszty i prosta obsługa: Ograniczenie ilości okablowania - zamiast skomplikowanych wiązek przewodów wystarczą dwa przewody łączące wszystkie jednostki sterujące, co obniża masę pojazdu, ryzyko wystąpienia błędów oraz koszty.
- Centralizacja: Zapewnia centralizację diagnostyki, konfiguracji i rejestrowania danych w ramach jednego punktu wejściowego w sieci CAN.
- Solidność: Zakłócenia elektryczne i elektromagnetyczne nie wpływają na działanie systemu. Standard magistrali CAN stanowi idealne rozwiązanie dla zastosowań o kluczowym znaczeniu dla bezpieczeństwa (np. bezpieczeństwa kierowcy).
- Efektywność: Danym nadawany jest priorytet, co pozwala uniknąć zakłóceń w pracy innych szyn.
Magistrala CAN w zarządzaniu flotą
Dla firm zarządzających flotą magistrala CAN to prawdziwa kopalnia danych. Stanowi kluczowy element monitoringu floty, ponieważ dostarcza danych o realnym stanie pojazdu, a nie tylko jego lokalizacji. Podczas gdy GPS pokazuje pozycję pojazdu, magistrala CAN pokazuje, co faktycznie dzieje się z nim od strony technicznej.
Odczyt magistrali CAN pozwala zajrzeć bezpośrednio do wnętrza samochodu i poznać parametry, których nie da się tak dobrze odtworzyć na podstawie samej lokalizacji. To umożliwia zapobieganie problemom, zamiast reagowania dopiero po awarii. Połączenie monitoringu GPS z odczytem magistrali CAN daje zupełnie nowy poziom kontroli, pozwalając na natychmiastową reakcję, zanim drobny problem zamieni się w poważną awarię lub finansowe straty.
Magistrala CAN: komunikacja szeregowa – jak to działa?
Wykorzystanie danych z magistrali CAN w zarządzaniu flotą
Informacje przepływające przez szynę CAN i gromadzone w niej można odczytywać i analizować. Pozwala to na:
- Kontrolę spalania: Zestawienie pory dolewania paliwa i jego ilości z wysokością spalania danego pojazdu pozwala szybko dostrzec wszelkie ubytki i uzyskać realne oszczędności.
- Ocenę stylu jazdy: Analizowanie danych z szyny CAN pozwala na ocenę wielu parametrów jazdy, które obrazują styl kierowania poszczególnych pracowników, promując eco driving i obniżając koszty eksploatacji.
- Zapobieganie awariom: Rejestrowanie danych CAN w chmurze pomaga przewidzieć awarie i zapobiegać im.
- Optymalizację pracy: Pozwala sprawdzić, jak jest użytkowany konkretny pojazd, i umożliwia znacznie bardziej precyzyjny odczyt niż podczas korzystania wyłącznie z danych z lokalizatora GPS.
Urządzenie do odczytu danych jest montowane przez serwisanta i ukryte wewnątrz samochodu. Nie można go odłączyć w prosty sposób, tak jak tych wpinanych w gniazdo OBD.
Narzędzia i sprzęt do odczytu danych CAN
Aby uzyskać dostęp do danych z magistrali CAN i je zinterpretować, potrzebne jest urządzenie interfejsu magistrali CAN (takie jak adapter OBD-II lub specjalna jednostka telematyczna), odpowiednie oprogramowanie lub platforma oparta na chmurze do dekodowania i wizualizacji danych oraz znajomość konkretnej bazy danych CAN (pliki DBC) dla marek i modeli pojazdów. W przypadku profesjonalnego zarządzania flotą zintegrowane rozwiązania telematyczne eliminują złożoność ręcznej interpretacji danych CAN.
Różnice między protokołem CAN a innymi protokołami sieciowymi
Magistrala CAN została zaprojektowana z myślą o niezawodnej komunikacji w czasie rzeczywistym między krytycznymi układami pojazdu i jest najczęściej stosowanym protokołem w aplikacjach motoryzacyjnych. Inne protokoły sieciowe to:
- LIN (Local Interconnect Network): Prostszy i tańszy protokół stosowany w układach niekrytycznych, takich jak sterowanie szybami i regulacja siedzeń.
- MOST (Media Oriented Systems Transport): Zoptymalizowany pod kątem aplikacji multimedialnych o dużej przepustowości, takich jak systemy informacyjno-rozrywkowe.
- FlexRay: Zapewnia wyższe prędkości transmisji danych i deterministyczne taktowanie, dzięki czemu nadaje się do zaawansowanych systemów bezpieczeństwa i systemów drive-by-wire (DBW).
Na potrzeby zarządzania flotą magistrala CAN pozostaje podstawowym protokołem do komunikacji, ponieważ zapewnia niezbędne dane pojazdu potrzebne do telematyki, diagnostyki i monitorowania wydajności.
Zabezpieczenie systemów magistrali CAN
Zabezpieczenie systemów magistrali CAN wymaga wielopoziomowego podejścia. Pierwszą linią obrony są zabezpieczenia fizyczne - należy ograniczyć dostęp do portów OBD-II w pojazdach i dopilnować, aby tylko upoważniony personel mógł podłączać sprzęt diagnostyczny. Należy wdrożyć bezpieczne urządzenia telematyczne z szyfrowanymi kanałami komunikacyjnymi i protokołami uwierzytelniania. Regularne aktualizacje oprogramowania układowego zarówno pojazdów, jak i sprzętu telematycznego pomagają załatać znane luki w zabezpieczeniach. W przypadku zarządzania flotą należy rozważyć rozwiązania, które oferują bezpieczną łączność w chmurze i kontrolę dostępu.
Przyszłość i rozwój magistrali CAN
W przyszłości technologia CAN będzie odgrywać jeszcze ważniejszą rolę, ponieważ pojazdy będą coraz bardziej połączone i autonomiczne. Protokół ewoluuje, aby płynnie integrować się z architekturami opartymi na sieci Ethernet, umożliwiając bardziej zaawansowaną komunikację między pojazdami a wszystkimi innymi urządzeniami (V2X). Ponieważ pojazdy elektryczne i autonomiczne systemy jazdy wymagają większej przepustowości i bardziej złożonej wymiany danych, opracowywane są ulepszone wersje CAN, które będą współistnieć z nowszymi protokołami, zachowując jednocześnie niezawodność i opłacalność, które uczyniły je standardem branżowym. Poza zastosowaniami motoryzacyjnymi, magistrala CAN rozszerza się na automatykę przemysłową, sprzęt medyczny, a nawet lotnictwo, wykazując swoją wszechstronność i trwałą przydatność w coraz bardziej połączonym świecie.
