Skrzynia biegów jest jednym z najistotniejszych podzespołów w ciągnikach rolniczych Renault, pełniąc rolę transformatora siły napędowej i dostosowując moment obrotowy do zmiennych warunków pracy. Jej właściwa konstrukcja przesądza o wydajności, żywotności i komforcie eksploatacji maszyny, szczególnie w warunkach polowych, gdzie jest intensywnie eksploatowana.
Ewolucja skrzyń biegów w ciągnikach Renault
Historia ciągników Renault, a co za tym idzie, ewolucja stosowanych w nich skrzyń biegów, sięga początku lat 70., kiedy to seria "51-81" weszła do produkcji, stanowiąc znaczący skok naprzód dla francuskiego producenta. Wcześniej, bo już w 1967 roku, Renault wprowadziło modele 86 i 88 z dwoma różnymi silnikami, a w 1969 roku gamę uzupełniono o model 89, a także mocniejsze modele 94 i 96, które prezentowały już charakterystyczny design lat 70. Nowością była fabrycznie montowana kabina bezpieczeństwa. Wiosną 1970 roku zadebiutował pierwszy ciągnik Renault z 6-cylindrowym silnikiem - model 98 (90 KM).
Współpraca z Ursusem i jej wpływ na rozwój skrzyń biegów
W 1970 roku miała miejsce współpraca Renault z polskim Ursusem, który szukał partnera do produkcji nowych ciągników serii U. W marcu 1970 roku polska delegacja z T. Maliszewskim na czele odwiedziła targi SIMA w Paryżu, mając na celu nawiązanie współpracy z Renault. Francuski producent wyraził zainteresowanie zakupem polskich silników i skrzyń biegów opracowywanych dla nowej serii U, a także ciągnika o mocy 60 KM. Testy silników wypadły znakomicie, jednak brak oficjalnej umowy i zawirowania polityczne w Polsce (grudzień 1970 r.) uniemożliwiły kontynuowanie projektu.
W debiutującej w 1972 roku serii ciągników Renault, w tym modelach 551 i 651 z serii „51”, wprowadzono nową skrzynię biegów. Posiadała ona 4 biegi w 3 zakresach (12+3) i była w pełni zsynchronizowana. Była to własna konstrukcja Renault o kodzie B03.3, stosowana w modelach 551, 551.4, 556, 651, 651.4 do września 1978 roku. Prototypowe skrzynie Ursusa, badane na Politechnice Warszawskiej, miały "3 biegi plus wsteczny i łącznie z 4-biegowym reduktorem dawało to 12 biegów do przodu i 4 wsteczne". Po uwagach Renault skrzynie biegów w nowszych prototypach Ursusa były trzywałkowe. Wydaje się, że francuska konstrukcja skrzyni biegów była inna od polskiej.
Wprowadzenie skrzyń biegów ZF

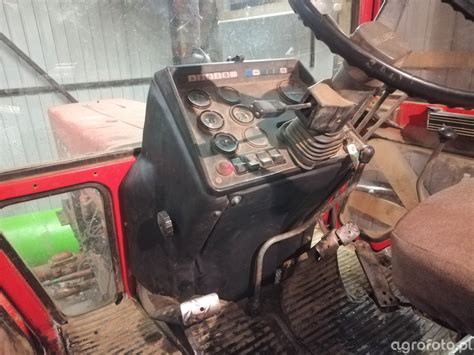

Na początku 1974 roku do produkcji weszły pierwsze 6-cylindrowe modele nowej serii Renault - 951 i 1151. W tym wypadku zastosowano skrzynię biegów ZF 16+6, stosowaną również przez International Harvester i Fendt. Mimo umowy z Carraro, przednia oś również pochodziła od ZF. W późniejszych modelach Renault, takich jak 751, 781, 851S, stosowano skrzynie biegów Renault typu B 04, które nie miały nic wspólnego z konstrukcją B 03. Seria średniej mocy „51” została zmodernizowana w latach 1977 i 1979 do serii 81 i produkowana do 1980 roku. Od 1980 roku w modelach „S” skrzynie biegów (poza najmniejszym modelem) miały większy wybór zakresów (12+12).

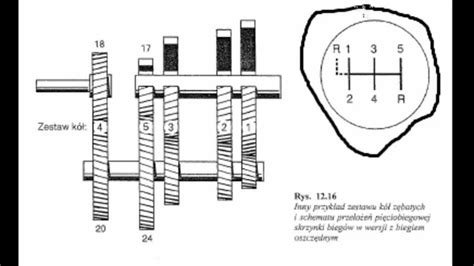

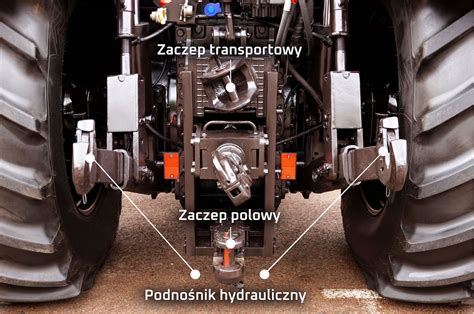

Budowa i działanie skrzyni biegów w ciągnikach Renault
Skrzynia biegów w ciągnikach rolniczych Renault jest kluczowym elementem układu napędowego, odpowiadającym za płynną zmianę prędkości i momentu obrotowego. Składa się z kilku podstawowych komponentów, które muszą ze sobą współgrać, aby zapewnić płynne zmiany przekładni i odpowiednią moc do różnych zadań roboczych.
Główne komponenty skrzyni biegów:
- Wałek napędowy: Łączy silnik z zespołem przekładni i przekazuje moment obrotowy na kolejne elementy układu.
- Wały główne i pośrednie: Przenoszą moc na odpowiednie mechanizmy wewnętrzne.
- Koła zębate: Umożliwiają zmianę przełożeń, dostosowując prędkość i moment obrotowy do różnych warunków terenowych i roboczych.
- Sprzęgło: Pozwala na płynne włączanie i wyłączanie napędu, umożliwiając zmianę biegów bez uszkodzeń.
- Mechanizm synchronizacyjny: Umożliwia płynne przełączanie przekładni bez szarpania, szczególnie w przypadku modeli bez blokady.
- Wybierak: Pozwala na manualną zmianę biegów.
Duża część nowoczesnych układów posiada hydrokinetyczny przemiennik momentu obrotowego, który zapewnia płynniejszy układ napędowy z ulepszoną siłą uciągu i kontrolą prędkości. Dzięki tej zaawansowanej technologii ciągniki mogą działać wydajniej w każdych warunkach.
Rodzaje skrzyń biegów stosowanych w ciągnikach rolniczych
Postęp technologiczny sprawił, że dzisiejsze skrzynie biegów występują w wielu wariantach, zróżnicowanych pod względem zasady działania, poziomu automatyzacji oraz zastosowanego sterowania. W zależności od klasy ciągnika, charakteru wykonywanych prac i preferencji operatora, producenci oferują zarówno proste przekładnie manualne, jak i zaawansowane systemy sterowane elektronicznie.
Klasyczne mechaniczne skrzynie biegów
To konstrukcje wywodzące się z pierwszych ciągników, nadal obecne w wielu współczesnych modelach o mniejszej mocy. Zmiana przełożenia następuje poprzez ręczne przestawienie dźwigni sterującej. Pomimo większego zaangażowania operatora, uchodzą za niezawodne i łatwe w serwisowaniu. Awarie ograniczają się najczęściej do zużycia synchronizatorów lub luzów w mechanizmach wybierających biegi.
Automatyczne skrzynie biegów
Coraz częściej stosowane w maszynach rolniczych nowej generacji. Samodzielnie wybierają odpowiednie przełożenie na podstawie warunków jazdy, obciążenia czy aktualnej prędkości. Zapewniają płynność jazdy i odciążenie kierującego. Szczególnie dobrze sprawdzają się podczas prac transportowych.
Półautomatyczne skrzynie biegów (Powershift)
Stanowią pomost między rozwiązaniami tradycyjnymi a pełną automatyzacją. Zmiana przełożenia odbywa się sekwencyjnie, jednak bez konieczności wciskania sprzęgła przez operatora. Wykorzystanie układów hydraulicznych i elektronicznych pozwala na zachowanie stałego momentu obrotowego podczas zmiany biegu, co jest istotne w pracach ciągłych. Powershift oferuje również możliwość programowania sekwencji biegów i korzystania z trybów automatycznych.
Bezstopniowe skrzynie biegów (CVT - Continuous Variable Transmission)
Coraz częściej wyposażane w nowoczesne ciągniki. Pozwalają na płynne i nieprzerwane zmiany przełożenia w pełnym zakresie prędkości bez konieczności wybierania konkretnego biegu. Główną zaletą skrzyń CVT jest zachowanie optymalnych obrotów silnika niezależnie od prędkości jazdy, co przekłada się na lepsze zużycie paliwa i niższe obciążenie mechanizmów. Operator ma możliwość bardzo precyzyjnego dostosowania tempa jazdy do wykonywanego zadania, co ma znaczenie np. podczas rozsiewania nawozów czy oprysków. Skrzynie CVT zyskują coraz większą popularność w ciągnikach wyższej klasy, przeznaczonych do najbardziej wymagających zastosowań.
AGCO's Continuously Variable Transmission (CVT) Explained
Typowe usterki i konserwacja skrzyń biegów
Nawet nowoczesne skrzynie biegów nie są całkowicie wolne od awarii, zwłaszcza w środowisku pracy, gdzie kurz, błoto, wilgoć i przeciążenia to codzienność. Odpowiednia konserwacja jest kluczowa dla zapewnienia długiego działania i żywotności skrzyni.
Najczęściej psujące się elementy:
- Koła zębate: Szczególnie przy intensywnej eksploatacji lub niewłaściwej konserwacji, uszkodzenie zębów kół zębatych może prowadzić do trudności w zmianie biegów lub ich całkowitej awarii.
- Sprzęgło: Może ulec zużyciu lub uszkodzeniu w wyniku nadmiernego ścierania się materiałów ciernych, co skutkuje problemami z włączaniem biegów.
- Wały napędowe i pośrednie: Podatne na awarie, zwłaszcza jeśli ciągnik jest intensywnie eksploatowany w trudnych warunkach terenowych. Uszkodzenie ich prowadzi do przerwania przekazywania momentu obrotowego.
- Mechanizm synchronizacyjny: Może ulec uszkodzeniu, szczególnie w starszych modelach, gdzie brak odpowiedniej konserwacji powoduje zużycie elementów synchronizujących.
- Wadliwe przekładnie lub wielotarczowe sprzęgła: Mogą powodować trudności w przełączaniu przekładni, a ich naprawa lub wymiana jest często kosztowna.
W przypadku ciągnika Renault 120.54, użytkownik zgłaszał szum pod kabiną na wolnych obrotach podczas jazdy. Diagnoza wskazała na możliwy "tłumik drgań" za sprzęgłem. Mimo, że nie było dużego luzu, skrzynia biegów została rozebrana z powodu wycieku po rozgrzaniu. Wymieniono wszystkie uszczelniacze, tarczki z przekładkami, a synchronizatory były w dobrym stanie. Koszt naprawy wyniósł 4 tys. zł za części i 3 tys. zł za robociznę.
Znaczenie regularnej konserwacji:
Ważne jest przestrzeganie harmonogramu konserwacji zalecanego przez producenta dla konkretnego modelu ciągnika. Obejmuje on regularne kontrole, wymianę oleju oraz wymianę zużytych części, takich jak pierścienie uszczelniające, linki rewersu, pokrywy skrzyni czy przekładki tarczy. Regularna konserwacja pozwala zidentyfikować potencjalne problemy, zanim staną się one poważnymi usterkami.
Dostępność części zamiennych i opłacalność naprawy
Mimo że ciągniki Renault są cenione za trwałość, szczególnie w starszych modelach z serii „51-81” i „54”, dostępność części zamiennych może być wyzwaniem. W Polsce, ze względu na mniejszą popularność niektórych marek zachodnich, na niektóre części trzeba czekać lub szukać ich za granicą. Na szczęście, na stronach serwisów internetowych bezproblemowo można znaleźć wiele części zamiennych, takich jak pierścień uszczelniający przystawki przedniego napędu, przełącznik rewersu z podstawą, linka rewersu, uszczelka pokrywy, przekładka tarczy, śruba szpilka połączeniowa mostu skrzyni, pierścień synchronizatora. Wiele z tych elementów pasuje również do maszyn marki Claas.
Części zamienne to często dobrej klasy zamienniki i odpowiedniki, które pozwalają przywrócić skrzynię przełożeń do intensywnej i efektywnej pracy. Nowoczesne, precyzyjne technologie wykonania oraz dobre materiały stanowią gwarancję ich jakości.
