Schemat instalacji elektrycznej ciągnika rolniczego

Prawidłowe podłączenie i zrozumienie schematu instalacji elektrycznej w ciągniku jest kluczowe dla jego sprawnego funkcjonowania. Instalacja elektryczna ciągnika to złożony system wymagający dokładnego zrozumienia, a schemat stanowi podstawę efektywnej obsługi i naprawy popularnych modeli.

Rola stacyjki w systemie elektrycznym ciągnika

Stacyjka w ciągniku stanowi kluczowy element instalacji elektrycznej, od którego zależy prawidłowe działanie całego pojazdu. Pełni ona funkcję włącznika zapłonu i steruje systemami elektrycznymi, takimi jak oświetlenie czy kierunkowskazy. Jest to centralny element systemu elektrycznego, kontrolujący zasilanie różnych obwodów pojazdu. Jej podstawową funkcją jest uruchamianie silnika poprzez załączanie obwodu zapłonowego, a także zarządzanie zasilaniem pozostałych układów elektrycznych.

Funkcje poszczególnych pozycji stacyjki

W zależności od modelu ciągnika i konstrukcji stacyjki, poszczególne pozycje kluczyka mogą odpowiadać za różne funkcje:

• Pozycja wyłączona (0): Całkowite odcięcie zasilania, silnik zgaszony. Czasami w tej pozycji możliwe jest odcięcie zapłonu poprzez podłączenie do masy.
• Pozycja zapłonu (1): Włączenie zapłonu, zasilanie układów kluczowych do pracy silnika (np. pompa paliwa, cewka zapłonowa w starszych modelach).
• Pozycja akcesoriów (ACC): Włączenie dodatkowych obwodów, takich jak radio czy oświetlenie kabiny, bez uruchamiania silnika.
• Pozycja świateł (lub dedykowana pozycja): Włączenie oświetlenia zewnętrznego pojazdu.
• Pozycja rozruchu (START): Chwilowe podanie prądu na rozrusznik w celu uruchomienia silnika.

Schematy podłączenia dla różnych modeli ciągników

Należy pamiętać o specyfice poszczególnych modeli ciągników. Komponenty, takie jak stacyjka, mimo podobieństw konstrukcyjnych, nie zawsze są kompatybilne między różnymi modelami.

Przykład podłączenia stacyjki od Ursusa C-330 (zastosowanie uniwersalne)

W przypadku chęci adaptacji stacyjki od Ursusa C-330 do innego pojazdu, na przykład Motorynki, kluczowe jest zrozumienie jej pinoutu i funkcji poszczególnych wyjść. Celem jest uzyskanie następujących funkcji:

• Położenie 0 (z wciśniętym kluczykiem): Gaszenie pojazdu (prąd idzie na masę).
• Położenie 1: Włączenie zapłonu.
• Położenie 2: Włączenie świateł i praca silnika.
• Pozycja kluczyka 3: Brak reakcji (nieaktywne).

Wymaga to precyzyjnego połączenia przewodów do odpowiednich styków stacyjki, zgodnie ze schematem instalacji elektrycznej pojazdu docelowego.

Podłączenie stacyjki w ciągniku Case 4230

W przypadku ciągnika Case 4230, szczególnie gdy stacyjka nie jest oryginalna i została podłączona na zwykłe wtyczki, proces podłączenia może być bardziej złożony. Oryginalne stacyjki często wykorzystują dedykowane kostki połączeniowe. Typowe przewody w stacyjce z nieoryginalnym podłączeniem mogą obejmować:

• Zasilanie (+ po akumulatorze): Najczęściej najgrubszy czerwony przewód.
• AUX (Akcesoria): Zasilanie dla dodatkowych odbiorników.
• HTR (świece żarowe): Zasilanie dla świec żarowych (w dieslach).
• STR (Starter): Podłączenie do rozrusznika.

Precyzyjne określenie funkcji poszczególnych przewodów i pinów na stacyjce jest kluczowe. W przypadku braku pewności, pomocne może być porównanie z oryginalną stacyjką lub schematem instalacji elektrycznej dla danego modelu ciągnika. Dokumentacja techniczna, taka jak shop manuale, może zawierać szczegółowe schematy połączeń.

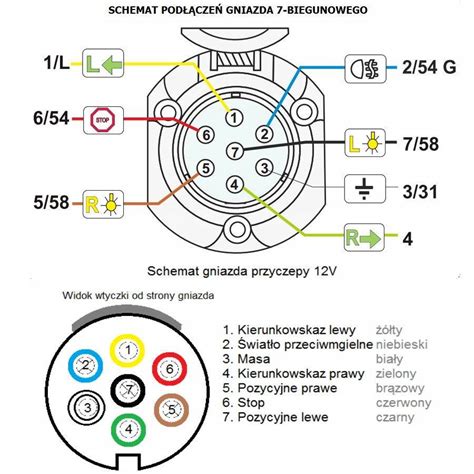

Schemat podłączenia gniazda 7-pin przyczepy rolniczej

Dyskusja dotyczy schematu podłączenia gniazda 7-pin przyczepy rolniczej do ciągnika. Prawidłowe podłączenie jest typowe i kluczowe dla bezpieczeństwa i funkcjonalności zestawu ciągnik-przyczepa. Funkcje pinów są standardowe, ale kolory przewodów mogą się różnić, zwłaszcza w starych wiązkach.

Oznaczenia wyprowadzeń i ich funkcje

Standardowe i prawidłowe podłączenie pinów w gnieździe 7-pin to:

• L - lewy kierunkowskaz
• P (lub R) - prawy kierunkowskaz
• 31 - masa (najczęściej pin 3, jest to #1 przyczyna „choinki”)
• 54 - światło stop
• 58L - światło pozycyjne lewe
• 58R - światło pozycyjne prawe
• + (lub środkowy bolec S) - dodatkowe funkcje (np. światło przeciwmgłowe, światło cofania, zasilanie itp.)

W starszych instalacjach światła pozycyjne lewe i prawe mogły być podłączone na jednym pinie, co może powodować problemy z kompatybilnością. Zaleca się stosowanie nowoczesnego schematu z rozdzieleniem 58L i 58R.

Diagnostyka i naprawa problemów z gniazdem przyczepy

Najczęściej występujące problemy z instalacją gniazda przyczepy wynikają z braku masy, złego podłączenia pinów albo zaśniedziałych styków.

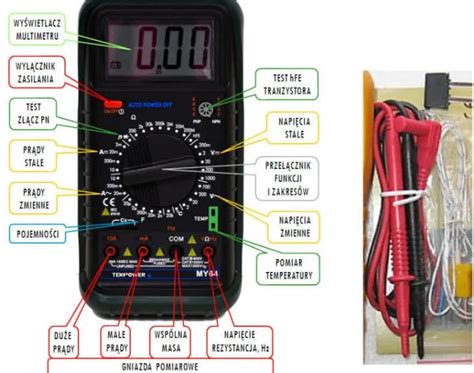

Test masy (najważniejszy)

Testowanie masy jest kluczowe w diagnostyce problemów elektrycznych. Należy wykonać następujące kroki:

1. Ustawić miernik na ciągłość (buzzer) lub niski zakres Ω.
2. Jedną sondę przyłożyć do pinu 3 w gnieździe.
3. Drugą sondę przyłożyć do pewnego metalu ciągnika (np. śruba ramy, zaczep).

Powinno być prawie 0 Ω lub miernik powinien sygnalizować ciągłość.

Typowe objawy i naprawy

• Objaw: Brak jednego kierunkowskazu / stopu
  Przyczyna: Wypięty przewód w gnieździe, przetarta wiązka, zaśniedziałe styki.
  Naprawa: Rozkręcić gniazdo, sprawdzić docisk śrub, docisnąć końcówki, użyć sprayu do styków.
• Objaw: Działa na pusto, nie działa z przyczepą
  Przyczyna: Wyrobiona wtyczka/gniazdo, słaby docisk, luźne piny.
  Naprawa: Wymienić wtyczkę/gniazdo (często najlepiej komplet, żeby spasowanie było pewne).

Co kupić do naprawy (najczęściej)

• Gniazda 7-pin
• Wtyczki 7-pin
• Przewody spiralne / wiązki 7-pin
• Spray do styków
• Bezpieczniki

Bezpieczeństwo podczas pracy z instalacją elektryczną

Podczas pracy z instalacją elektryczną ciągnika, priorytetem powinna być ostrożność i bezpieczeństwo. Zawsze należy odłączyć akumulator przed przystąpieniem do jakichkolwiek prac, aby uniknąć zwarcia i porażenia prądem.
