Współczesny ciągnik rolniczy to zaawansowana technologicznie maszyna, w której instalacja elektryczna pełni rolę centralnego układu nerwowego. Jej zadania dawno przestały ograniczać się do uruchomienia silnika i zasilania świateł. Dziś odpowiada za precyzyjne sterowanie kluczowymi podzespołami, monitorowanie pracy maszyny i zapewnienie komfortu operatorowi. Aby wszystkie te funkcje mogły działać niezawodnie, kluczowe jest prawidłowe funkcjonowanie układu ładowania, zapewniającego stałe zasilanie elektryczne.
Podstawowe Komponenty Układu Elektrycznego i Ładowania
Podstawą każdego układu elektrycznego w ciągniku jest trio: akumulator, alternator i rozrusznik. Instalacja to jednak nie tylko przewody oraz magazyn energii, jakim jest akumulator.
- Akumulator to magazyn energii, niezbędny do uruchomienia silnika. Dostarcza potężny impuls prądu do rozrusznika i zasila wszystkie odbiorniki, gdy silnik jest wyłączony.
- Rozrusznik z kolei to silnik elektryczny dużej mocy, którego jedynym zadaniem jest wprowadzenie w ruch wału korbowego silnika spalinowego podczas rozruchu.
- Alternator to niewielkie urządzenie nieco przypominające wyglądem silnik elektryczny.

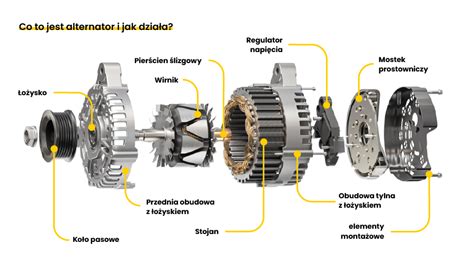

Budowa i Działanie Alternatora
Gdy tylko silnik zaczyna pracować, pałeczkę przejmuje alternator. To on, napędzany paskiem od wału korbowego silnika spalinowego, przekształca energię mechaniczną w elektryczną, na bieżąco zasilając całą maszynę i jednocześnie doładowując akumulator. Na jednym z jego boków znajduje się koło pasowe, na które nakładamy pasek przenoszący napęd z wału korbowego silnika spalinowego. Posiada on również wyprowadzenia, które umożliwiają podłączenie do instalacji elektrycznej. Alternatory do ciągników nie różnią się specjalnie od tych, które możemy spotkać w samochodach osobowych. Zazwyczaj jednak posiadają większe moce, ponieważ traktor może wymagać znacznego zapotrzebowania na prąd, na przykład do dodatkowego mocnego oświetlenia do pracy w nocy.
Charakterystyka Napięcia Ładowania
Alternator 14 V używany jest w instalacjach pracujących na napięciu nominalnym 12 V, które zapewnia akumulator. Nieco wyższe napięcie alternatora jest konieczne, ponieważ dzięki temu w czasie pracy bateria jest ładowana. Zazwyczaj powinno ono wynosić około 14,5 V i utrzymywać się na tym poziomie nawet po włączeniu świateł i innych odbiorników elektrycznych.
Rola Układu Ładowania w Nowoczesnych Ciągnikach
Sprawna instalacja elektryczna, wspierana przez efektywny układ ładowania, ma bezpośredni wpływ na wydajność i precyzję pracy ciągnika. W przypadku nowszych traktorów bez prądu nie mógłby działać układ wtrysku paliwa, w starszych natomiast nie moglibyśmy przede wszystkim użyć rozrusznika. To ona zasila komputer pokładowy (ECU), który zarządza pracą silnika, kontrolując wtrysk paliwa i inne kluczowe parametry. Energia elektryczna jest również niezbędna do sterowania zaawansowanymi systemami hydraulicznymi, które pozwalają operatorowi na precyzyjną kontrolę nad podłączonymi maszynami. Nowoczesne ciągniki wyposażone są w rozbudowane oświetlenie robocze, systemy klimatyzacji, nawigację GPS i liczne czujniki monitorujące pracę pojazdu - wszystkie te udogodnienia i narzędzia są w pełni zależne od stabilnego zasilania.
Jak sprawdzić alternator i ładowanie miernikiem, główny przewód ładowania = rozładowany akumulator
Typowe Usterki i Diagnostyka Alternatora
Budowa alternatora sprawia, że jest on jednym z mniej awaryjnych podzespołów w traktorze. Jednak może zdarzyć się sytuacja, gdy jakiś element zawiedzie. Bez sprawnego alternatora trudno byłoby wyobrazić sobie funkcjonowanie jakiegokolwiek ciągnika rolniczego.
Objawy i Przyczyny Awarie
Efektem awarii będzie nieprawidłowe napięcie ładowania albo całkowity jego brak, co szybko odczujemy poprzez coraz mniejszą ilość energii w akumulatorze. Rozrusznik będzie pracował coraz wolniej, aż w końcu nie będziemy w ogóle w stanie uruchomić silnika. Najczęściej psującymi się elementami są regulator napięcia oraz mostek prostowniczy.
- Alternator C-330 najczęściej generuje usterki związane z regulatorem napięcia. Jest to niewielki podzespół zamontowany na zewnętrznej stronie alternatora, co pozwala na jego łatwą i szybką wymianę. Zużywającym się elementem są grafitowe szczotki, uszkodzeniu może ulec również tranzystor sterujący tzw. napięciem wzbudzenia.
- Alternator C-360: również problematyczny bywa regulator, aczkolwiek uszkodzeniu ulegają czasami diody prostownicze.
Diagnostyka i Naprawa
Usterkę bardzo łatwo wykryć, ponieważ po uruchomieniu silnika nie zauważymy charakterystycznego mocniejszego świecenia świateł zewnętrznych. Wszelkie wątpliwości rozwieje natomiast pomiar napięcia woltomierzem. Jeśli nastąpi awaria alternatora w ciągniku, chcemy jak najszybciej ją naprawić, ponieważ bardzo szybko doprowadzi ona do całkowitego unieruchomienia pojazdu.
Akumulator może nadal być ładowany, jednak zauważymy niestabilność napięcia w instalacji. Mruganie świateł, a także lekko żarząca się lampka ładowania, świadczą o awarii mostka prostowniczego. Naprawa alternatora 14 V zazwyczaj wymaga użycia części zamiennych. Te możemy zakupić w lokalnych sklepach, jednak bywa, że konkretny element nie jest dostępny, na przykład w sytuacji, gdy mamy nietypowy alternator. Wtedy z pomocą przychodzi internet i sklep rolniczy ZENOX.pl, w którym bez problemu znajdziemy nawet najbardziej nietypowe podzespoły. Produkty są zamiennikami oryginalnych części (nierzadko już niedostępnych), których jakość jest bardzo wysoka.
Konserwacja i Nowoczesne Technologie
Aby zapewnić niezawodność układu elektrycznego i ładowania, kluczowa jest regularna konserwacja. Należy systematycznie kontrolować stan naładowania akumulatora, czystość jego biegunów oraz napięcie paska alternatora. Ważne jest również sprawdzanie stanu przewodów i złączy w poszukiwaniu przetarć czy korozji. W nowoczesnych maszynach diagnostyka komputerowa pozwala na szybkie wykrycie ewentualnych usterek.
Zaawansowany układ elektryczny Fendt oparty jest na magistrali CAN, która umożliwia komunikację między poszczególnymi sterownikami. Inwestycje w zaawansowane technologie, takie jak inteligentne systemy zarządzania energią, optymalizują jej zużycie, co przekłada się na oszczędność paliwa i dłuższą żywotność komponentów.
