Problem z niesprawnym sprzęgłem w ciągniku rolniczym, takim jak popularny T-25, to częsta bolączka w gospodarstwach. Sytuacja, gdy mechanik rozpoczął naprawę, ale nie mógł jej dokończyć, pozostawia właściciela maszyny w trudnej sytuacji - z rozebranym ciągnikiem i koniecznością samodzielnego montażu. W takich okolicznościach wiele osób zastanawia się, na co zwrócić uwagę podczas składania, na przykład czy ma znaczenie strona tarczy sprzęgła. Odpowiedź na to pytanie wymaga zrozumienia budowy i zasady działania tego kluczowego podzespołu.
Rola i znaczenie sprzęgła w ciągniku rolniczym
Ciągnik rolniczy to skomplikowana maszyna, która podlega wszystkim prawom fizyki i mechaniki. Konstruktorzy i producenci ciągników doskonale rozróżniają pojęcia "zużycie" i "uszkodzenie", wiedząc, co ma się zużyć, a co może się popsuć. Wpływ na długowieczność elementów ma sposób użytkowania oraz regularność przeglądów, także tych wykonywanych we własnym zakresie.
Pomijając nowoczesne maszyny, większość użytkowanych przez nas ciągników posiada mechaniczny układ sprzęgła. W dużym skrócie: sprzęgło (cały podzespół) ma za zadanie bezstratnie przenieść moc i moment obrotowy do skrzyni biegów ciągnika rolniczego.
Budowa sprzęgła ciągnika - kluczowe elementy
Układ sprzęgłowego przeniesienia napędu znany jest i stosowany od początku istnienia motoryzacji. W większości przypadków składa się z:
- tarczy koła zamachowego,
- tarczy sprzęgła,
- łożyska sprzęgła,
- łapek lub słoneczka,
- tarczy dociskowej.
Przykładowy przekrój poprzeczny elementów sprzęgła, zbliżony do rozwiązań stosowanych w ciągnikach rolniczych (np. MTZ), ilustruje wzajemne położenie kluczowych komponentów:
- 1 - koło zamachowe,
- 2 - okładzina sprzęgła,
- 3 - tarcza docisku,
- 9 - łapka sprzęgła.
Tarcza sprzęgła - serce mechanizmu ciernego

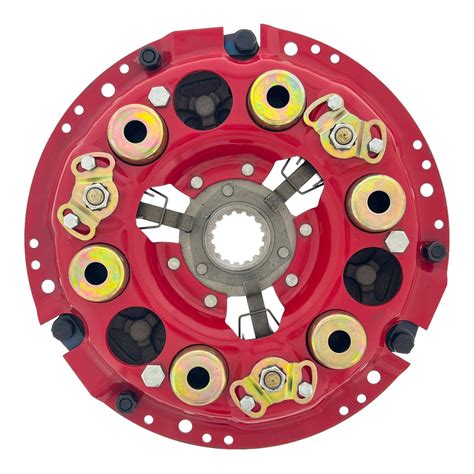

Tarcza sprzęgła to okrągła stalowa blacha, do której przynitowane lub przyklejone są okładziny wykonane z materiału ścieralnego. Okładziny te mają znacznie wyższe właściwości cierne niż stal, ale są od niej dużo bardziej nietrwałe. W miarę upływu czasu i pracy ciągnika okładziny tarczy sprzęgła się zużywają.
Trzeba też wspomnieć, że okładziny cierne tarczy sprzęgła w ostatnich latach uległy znacznej ewolucji. Stosowanie w nich związków azbestu zostało surowo zabronione, co wymusiło na producentach tarcz stosowanie innych, nie zawsze udanych zamienników. Pojawienie się kilka lat temu tzw. ceramicznych tarcz sprzęgła spowodowało niemałe zamieszanie na rynku.
Zasada działania sprzęgła: rola tarcia
Z punktu widzenia fizyki sprzęgło działa dlatego, że występuje w nim tarcie. W mechanizmie sprzęgła występuje ono na styku: koło zamachowe - tarcza sprzęgła - tarcza docisku i jest jak najbardziej pożądane. To właśnie tarcie pozwala na skuteczne przeniesienie napędu.
Typowe problemy i zużycie elementów sprzęgła
Elementy robocze układu sprzęgła szybko ulegają zużyciu. Najczęściej mówimy wtedy, że sprzęgło się ślizga, czego skutkiem jest niedostateczne przeniesienie mocy do skrzyni biegów i na koła.
Fakt, że zużycie tarczy jest normalne, możemy wywnioskować także, przyglądając się budowie samego ciągnika. Większość konstrukcji pozwala na szybką wymianę tarczy sprzęgła i jego elementów roboczych w najprostszy możliwy sposób.
Montaż i regulacja sprzęgła w T-25: Praktyczne wskazówki
Po rozmontowaniu ciągnika i konieczności samodzielnego złożenia sprzęgła, należy zwrócić uwagę na kilka kluczowych aspektów, aby uniknąć problemów, takich jak niemożność uruchomienia silnika po złożeniu.
Przede wszystkim, jeśli nie dysponujemy książką serwisową typu „Sam naprawiam T-25”, należy bardzo precyzyjnie ustawić tarczę sprzęgła na środku. Jest to kluczowe dla prawidłowego spasowania wałka sprzęgłowego. W odpowiedzi na pytanie, czy zwracać uwagę na stronę tarczy, warto pamiętać, że niektóre tarcze mają określone ułożenie, dlatego zawsze należy zweryfikować instrukcje producenta lub oznaczenia na elemencie.
Podczas mocowania docisku, śruby należy dociągać po kawałku, po przekątnej (na krzyż), aby zapewnić równomierny docisk i uniknąć odkształceń.

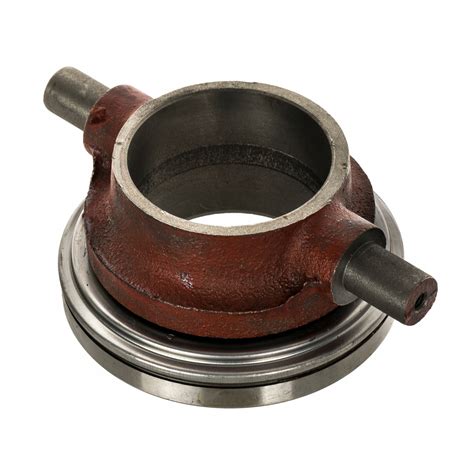

Nie zapomnij o odpowiednim smarowaniu. Należy posmarować tuleję łożyska sprzęgłowego i frez na wałku sprzęgłowym, jednak należy uważać, aby nie utopić ich w smarze, gdyż nadmiar smaru może zanieczyścić okładziny sprzęgła. Łożysko wycisku sprzęgła z tuleją prowadzącą, tak jak w ciągniku MTZ, często posiada widoczny punkt smarowania, który wymaga uwagi.
Ostatnim etapem jest podjechanie wózkiem z silnikiem do skrzyni biegów, co wymaga precyzji, aby wałek sprzęgłowy wszedł idealnie w tarczę. Prawidłowy montaż i regulacja sprzęgła są niezbędne dla jego poprawnego działania i długiej żywotności, a także dla komfortu i bezpieczeństwa pracy ciągnikiem rolniczym.
