Zwiększanie Mocy w Maszynach Rolniczych: Profesjonalny Chiptuning i Konstrukcje SAM

Czy kiedykolwiek podczas pracy swoim ciągnikiem, kombajnem czy ładowarką pomyślałeś, że przydałoby się więcej mocy? Moc jest jednym z głównych parametrów silnika w naszych ciągnikach. Czasem jednak, a szczególnie podczas ciężkich prac polowych, wielu z nas się zastanawia, co by było, gdyby nieco podkręcić moc i moment obrotowy. Okazuje się, że jest to możliwe, a co istotne, bezpieczne dla samego silnika.

Profesjonalne Zwiększanie Mocy w Nowoczesnych Maszynach Rolniczych (Chiptuning)

Nowoczesne silniki w maszynach rolniczych są zarządzane przez elektroniczne oprogramowanie, które reguluje ich parametry pracy w zależności od obciążenia i warunków eksploatacyjnych. Producenci często stosują tę samą jednostkę napędową w różnych modelach maszyn, dostosowując jej moc jedynie poprzez zmianę ustawień oprogramowania. Ta informatyczna „mapa” zapisana w pamięci komputera sterującego jednostką napędową ma jednak spore rezerwy.

Jak Działa Chiptuning?

Firmy specjalizujące się w tuningu oprogramowania silników, takie jak AgroEcoPower, od 2004 roku zajmują się profesjonalnym wydobywaniem tych rezerw, nie tylko w maszynach rolniczych. Jej specjaliści i informatycy zaglądają w cyfrowe sterowanie silnikiem i tworzą na jego podstawie indywidualne dla danej maszyny oprogramowanie. Dzięki tej technologii możliwe jest zwiększenie mocy silnika od 5% do 30% oraz momentu obrotowego o 5% do 25%, przy jednoczesnym zmniejszeniu zużycia paliwa nawet o 18%.

Rolnicy często dzwonią i pytają, co można zrobić z ciągnikiem marki Deutz, Same czy Lamborghini, jeśli jest słaby i do tego spala więcej niż ciągnik starszej generacji na zwykłej pompie. Fabryka wykonuje ujednolicone ustawienia dla wielu setek ciągników bez wykonywania indywidualnych ustawień dla każdego z osobna. Profesjonalny chiptuning pozwala silnikowi pracować optymalniej, zużywając mniej paliwa i oszczędzając około 3-5 litrów na godzinę. Do tego ciągnik zyskuje większą moc już przy niższych obrotach, pozwalając wykonywać prace polowe wyższym biegiem i ok. 300-400 obrotów niżej niż seryjnie.

Korzyści i Bezpieczeństwo Modyfikacji

Jednym z kluczowych atutów tej metody jest jej całkowita odwracalność. Firma AgroEcoPower zapewnia w pełni legalne i odwracalne modyfikacje, oferując rolnikom możliwość legalnego i bezpiecznego wykorzystania pełnego potencjału ich sprzętu. Cyfrowy tuning silnika to rozwiązanie, które pozwala zwiększyć efektywność maszyn rolniczych bez ryzyka dla silnika i zgodnie z obowiązującymi normami. Nowe oprogramowanie silnika nie powoduje ani drastycznego wzrostu zużycia paliwa, ani przekroczenia norm emisji spalin.

Klient, który zdecyduje się na tuning silnika w swojej maszynie, otrzymuje miesięczny okres testowy, w którym może sprawdzić efekty modyfikacji. Usługa bezpiecznej dla silnika modyfikacji oprogramowania jest płatna dopiero po okresie próbnym.

Proces Modyfikacji Krok po Kroku

Co ważne, taki tuning firma AgroEcoPower, dzięki mobilnym technikom, przeprowadza w gospodarstwie pod okiem właściciela maszyny. Proces zmian zaczyna się od przebadania na hamowni aktualnej mocy ciągnika, a kończy - już po zmianie softu, ponownym badaniem.

• Wstępna diagnostyka i pomiar mocy: Przyjeżdżając do gospodarstwa w pełni wyposażonym wozem technicznym, wykonuje się całą diagnostykę wraz z pomiarami analizy spalin oraz precyzyjnymi pomiarami mocy i momentu poprzez certyfikowaną hamownię WOM. Przed modyfikacją oprogramowania, każdy silnik jest dokładnie badany, a parametry są widoczne dla właściciela.
• Analiza danych i potencjał silnika: Technik, po dokładnym teście ciągnika na hamowni, analizuje dane, dokładnie omawiając je z rolnikiem. Wskazuje, gdzie leży potencjał silnika, a także - w jakim jest on stanie. Każdy technik AgroEcoPower sugeruje najlepsze rozwiązanie w kierunku usprawnienia motoru. Nic tu nie jest dziełem przypadku, bo baza danych AgroEcoPower obejmuje wszystkie silniki, za których sterowanie odpowiedzialny jest komputer z oprogramowaniem.
• Tworzenie nowej mapy oprogramowania: Następnie mapa silnika z jego charakterystyką zostaje wysłana online do centrum technicznego. Nasi informatycy dobierają właściwe oprogramowanie do dziesiątek danych silnika, jakie zostały przesłane. Po kilkunastu minutach jest już gotowa do zaktualizowania w silniku. Firma nie używa ogólnych map, lecz do każdego silnika podchodzi indywidualnie, co jest gwarancją sukcesu i zachowania przez silnik wszystkich parametrów związanych z normami emisji spalin.
• Wgrywanie nowego oprogramowania i końcowe testy: Sam proces wczytywania nowego softu trwa kilkanaście minut, po czym ciągnik zostaje ponownie zdiagnozowany przez technika i poddany serii końcowych pomiarów.

Studium Przypadku: Chiptuning New Holland T7040

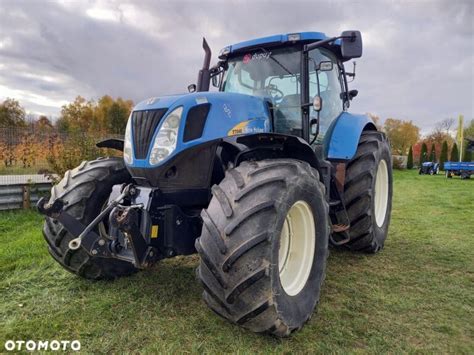

W gospodarstwie hodowlanym pod Krotoszynem, pan Artur Adamski, posiadający 500 sztuk bydła (w tym 240 mlecznych) i uprawiający kukurydzę, pszenicę i lucernę na 200 hektarach, postanowił zwiększyć moc swojego największego ciągnika - New Hollanda T7040.

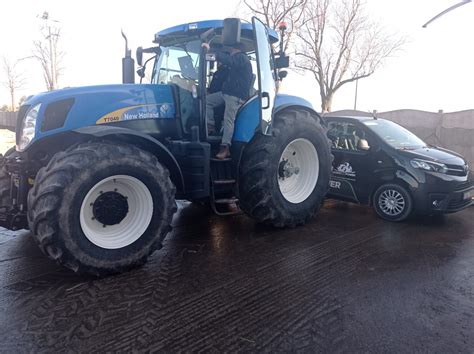

W lutowy dzień Radek Smolis, technik AgroEcoPower, zabrał się do pracy nad chiptuningiem potężnego New Hollanda na podwórku pana Artura. Najpierw dokonano pomiaru mocy nominalnej, podłączając aparaturę pomiarową do wałka WOM. Po kilku próbach wyświetlił się wynik: ciągnik miał dokładnie 179 koni mechanicznych i 794 Nm. Silnik nie wykazywał żadnych śladów zużycia po dwunastu latach ciężkiego użytkowania i 7000 godzinach pracy, co wskazywało na znakomity stan silnika.

Technik zarchiwizował fabryczną mapę oprogramowania silnika i wysłał jej kopię online do centrum informatycznego AgroEcoPower. New Holland T7040, wyposażony w silnik FPT NEF o pojemności 6,7 litra, w swojej fabrycznej mocy nie był mocno wysilony. Rolnik spodziewał się dodatkowych 20 KM, ale liczył również na przyrost momentu obrotowego, co jest ważnym parametrem przy ciężkich maszynach na jego glebach.

Po wgraniu nowego oprogramowania technik uruchomił ciągnik i rozpoczął serię końcowych pomiarów. Wynik był zaskakujący: 219 KM przy 1754 obr/min. i 986 Nm przy 1212 obr/min. Ciągnik dostał dodatkowe 40 koni mechanicznych i 142 Nm. Właściciel był bardzo zaskoczony tak znacznym przyrostem mocy.

Pracownik AgroEcoPower wyjaśnił, że właściciel ma miesiąc na przetestowanie nowej mocy i momentu obrotowego. Jeśli z jakichkolwiek powodów zgłosi chęć powrotu do fabrycznych parametrów, zachowana oryginalna mapa silnika zostanie wgrana na nowo bez ponoszenia kosztów. Po „rundzie honorowej” właściciel przegazował silnik, a z tłumika nie wydobył się żaden czarny dymek, co potwierdza zachowanie norm emisji spalin. Rolnik wyraził zadowolenie i plany na ulepszenie kolejnych maszyn w swoim gospodarstwie.

Zwiększanie Mocy i Budowa Ciągników SAM

Kwestia zwiększania mocy dotyczy również starszych maszyn i samodzielnie budowanych ciągników, popularnie zwanych „ciągnikami SAM” lub „capkami”. Dla wielu rolników i pasjonatów budowa i modyfikacja takich konstrukcji jest wyzwaniem i sposobem na stworzenie sprzętu idealnie dopasowanego do ich potrzeb.

Modyfikacje w Ciągniku T-25

Posiadacz ciągnika T-25 starego typu z dwiema dźwigniami (model 25-konny ze świecą w układzie dolotowym) podjął się szeregu modyfikacji. Po zakupie wykonał wiele napraw, w tym łożyska w zawieszeniu, hamulce, sprzęgło, poprawił dźwignie zmiany biegów i naprawił otwory prowadzące, aby lewarki nie wyskakiwały z wodzików, a także zwrotnice i instalację. W międzyczasie dorobił kolumnę od C360 i pompę wtryskową od C330, a także tura i pompę NSZ 16.

Zastanawiał się, czy zmiana głowicy z tłokami od modelu 31-konnego ze świecami żarowymi w głowicy jest odczuwalna. Pomimo teoretycznego zwiększenia mocy o 24%, pozostawało pytanie o realne odczucie tego w pracy, np. w orce. Jego ciągnik, oprócz nowych opon 12.4-28, ma skrzynię szybszą niż późniejsze modele, co powoduje brak przełożenia odpowiadającego 3. biegowi dla 5.5 km/h oraz 4. biegowi dla 7.18 km/h w porównaniu do C330.

Obecnie na pompie od C330 ma ustawione 1700 obr/min, a na 6. biegu ciągnik jest o około 10% szybszy od standardowej C330, jednak do orania na 2. biegu na glinie brakuje mu siły. Istniała obawa, że orka na 1. biegu może być szkodliwa dla skrzyni biegów, co sugerowałoby konieczność zmiany zębatki 2. biegu na wolniejszą. Dalsza kwestia to poprawienie Tura, który jest standardowym modelem z mocowaniem obejmami do ramy i stalowymi prętami do mocowania ciężarków. Wymaga to poprawy mocowania, ponieważ przy dźwiganiu większych ciężarów dolna rama pracuje względem bloku silnika, co może prowadzić do luzowania się śrub mocujących gumowe poduszki silnika.

Konstrukcja Ciągnika SAM z Silnikiem S-15

Student Mechaniki i Budowy Maszyn, w ramach pracy magisterskiej, podjął się stworzenia ciągnika SAM "PC-01" z wykorzystaniem posiadanych podzespołów, w tym silnika S-15. Stworzył prototyp w programie Inventor, a społeczność forumowa dzieliła się doświadczeniami i radami, wskazując na wiele aspektów konstrukcyjnych.

Wybór i Adaptacja Podzespołów

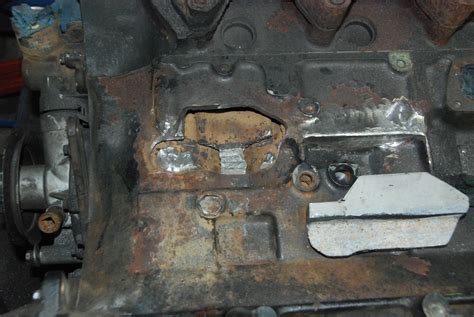

• Silnik: Często wykorzystywane są silniki S-15 (15 KM), S-7 (7 KM) oraz S-320 (S-18). Zaleca się S-320 (S-18) jako prostszą opcję.
• Sprzęgło i skrzynia biegów: Pojawiały się wątpliwości co do wytrzymałości sprzęgła Żuka czy Lublina przy silniku S-15, ponieważ sprzęgło Żuka jest słabsze i nie wytrzymuje momentu silnika S-15. Jest ono odpowiednie do silników 7 i 10 KM. Sprzęgło Lublina 51, o średnicy tarczy 225 mm, z momentem obrotowym około 95 Nm, jest uważane za wystarczające. Jeden z użytkowników potwierdził, że tarczę sprzęgłową od Żuka montowaną na skrzyni Lublina ukręcała się tuleja sprzęgła na wałku zdawczym, dlatego od razu zamontował tarczę sprzęgłową od Lublina.
• Tylny most: Most Żuka jest za szeroki i wymaga skracania. Mosty od Stara (najlepiej z blokadą) lub Lublina 51 są popularnymi wyborami. Most Stara ma tę przewagę, że jego skrzynia ma wyjścia na sprężarkę i przystawkę odbioru mocy. Most od Lublina 51 był również skracany na odpowiednią długość. Niektóre konstrukcje wykorzystują mosty od wózków widłowych.

Optymalne Przekazywanie Napędu w Silnikach S-15

Użytkownicy dyskutowali, czy przekazywanie napędu z silnika S-15 dalej jest lepsze od strony koła zamachowego czy od strony rozrządu. Jeden z konstruktorów zastosował przekazanie napędu od koła zamachowego przy pomocy pasków klinowych, ale zauważył szybkie zużycie panewki głównej na wale. Niektórzy forumowicze sugerują, że lepszym rozwiązaniem jest przekazywanie napędu od strony koła zamachowego, gdyż jest ono ciężkie i od tej strony powinno być mocniejsze łożyskowanie. Silnik ten jest przystosowany do odbioru napędu przez koło pasowe. Problemem w jednocylindrowym silniku Diesla jest pulsacyjna siła skrętna na wałku sprzęgłowym, która „urabia” tarcze i wałek, a nie sam duży moment obrotowy. Możliwe przyczyny szybkiego zużycia to zbyt mocno napięte paski klinowe, marne smarowanie/olej lub sam czas pracy. Jedno z rozwiązań to zastosowanie łańcucha zamiast pasków klinowych, co zmniejszyłoby obciążenie.

Aspekty Konstrukcyjne i Praktyczne Wskazówki

• Rama: Nie zaleca się ramy dwustopniowej lub łamanej, ponieważ będzie pękać. Montaż tylnego mostu do ramy często odbywa się za pomocą cybantów skróconych do potrzeb typowych od Lublina.
• Umiejscowienie silnika: Silnik zamontowany poprzecznie powoduje, że przodem mocno szarpie na boki (duży poziomy tłok pracuje w poprzek pojazdu), a kierowca siedzi jak za falochronem. Powinien być zamontowany wzdłuż ciągnika, a napęd na sprzęgło przez przekładnię kątową. Wtedy ciągnik trzęsie się mniej uciążliwie.
• Przeniesienie napędu: Większość konstrukcji posiada przeniesienie napędu z silnika pasami klinowymi na przekładnię kątową, do której zamocowane jest sprzęgło i skrzynia biegów. Wał Cardana wykonany z obydwu końcówek wału napędowego, z pominięciem samej rury, był również stosowany do połączenia skrzyni biegów z tylnym mostem.
• Zawieszenie przednie: Do większych silników zaleca się montowanie osi z jakiegoś starszego ciągnika, co rozwiązuje problem zwrotnic i kątów pochylenia koła, zapewniając lekką pracę kierownicy i jej powrót do pozycji wyjściowej. Student planował zaprojektować belkę przednią z profilu dwuteowego/zamkniętego prostokątnego, wspawując zwrotnice z Żuka i montując układ kierowniczy od Żuka na sworzniu (np. fi50 jak w C330) na panewkach.

Kwestie Prawne i Opłacalność

Obecnie budowa ciągnika SAM jest całkowicie nieopłacalna, biorąc pod uwagę dostępność fabrycznych maszyn i koszty podzespołów. Pozostają również aspekty prawne związane z rejestracją i ubezpieczeniem samodzielnie zbudowanego ciągnika. Pomimo to, samodzielna budowa ciągniczka SAM jest dla wielu pasjonatów sposobem na praktyczną walkę z teorią i satysfakcją z tworzenia czegoś własnego, nawet jeśli „nic nie zastąpi fabrycznego ciągnika”.
