Ciągnik samochodowy z naczepą niskopodwoziową: kompleksowy przewodnik

Transport niskopodwoziowy to specjalistyczna usługa, niezbędna do przewożenia ładunków o ponadgabarytowych wymiarach i znacznej masie. Kluczowym elementem w tym procesie jest odpowiednio dobrany zestaw: ciągnik siodłowy i naczepa niskopodwoziowa, które muszą być dostosowane do specyfiki transportowanego ładunku.

Charakterystyka transportu niskopodwoziowego

Transport niskopodwoziowy różni się znacząco od standardowego przewozu ładunków. Wymaga on nie tylko specjalistycznego sprzętu, ale także precyzyjnego planowania i odpowiednich zezwoleń. Naczepa niskopodwoziowa jest przystosowana do przenoszenia obciążeń punktowych, posiada mniejszą średnicę kół niż ciągnik siodłowy, a część jej pokładu ładunkowego jest zlokalizowana niżej niż górne krawędzie naczepy lub kół ciągnika. Stabilność podczas manewrów, mimo znacznej długości zestawu, jest zachowana dzięki skrętnemu połączeniu między ciągnikiem a naczepą, co pozwala na utrzymanie niewielkiego promienia skrętu.

Wymagania i zezwolenia

Transport niskopodwoziowy to przedsięwzięcie wymagające szeregu formalności. Niezbędne są odpowiednie zezwolenia, a także szczegółowa umowa pomiędzy firmą transportową a zlecającym zadanie. W przypadku przekroczenia określonych wymiarów pojazdu (4,5 m wysokości, 60 t masy, 3,2 m szerokości i 23 m długości) wymagany jest pilotaż. Dla kolumny pojazdów te wymiary wynoszą odpowiednio: 80 t masy całkowitej, 30 m długości, 3,6 m szerokości oraz 4,7 m wysokości.

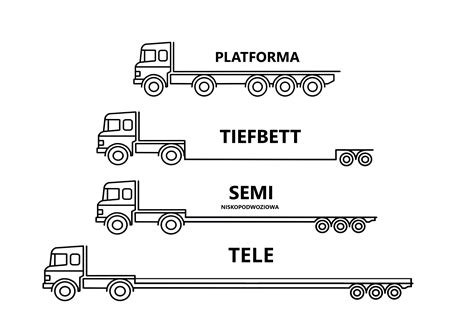

Rodzaje naczep niskopodwoziowych

Naczepy niskopodwoziowe różnią się budową i zastosowaniem, co pozwala na dopasowanie ich do różnorodnych ładunków.

Naczepy typu lowboy (niskopodłogowe)

Naczepy typu lowboy są powszechnie używane do transportu ciężkiego sprzętu mechanicznego, maszyn budowlanych (koparki, ładowarki, układarki, dźwigi), dużych zbiorników oraz elementów elektrowni. Ich główną zaletą jest niższy środek ciężkości, co zapewnia lepszą stabilność i bezpieczeństwo, a także zdolność do pokonywania przeszkód nad głową przy transporcie wysokich ładunków. Wyróżniamy trzy główne typy naczep lowboy:

• Zwykła naczepa niskopodwoziowa: posiada płaską platformę i służy do przewozu drobnicy ciężkiej. Jest opłacalna i ma dłuższą platformę ładunkową, ale nie może przewozić ładunków o dużej wysokości.
• Typ belki wklęsłej (przyczepa niskopodwoziowa): charakteryzuje się wklęsłą płaszczyzną przedziału ładunkowego, co obniża wysokość środka ciężkości i poprawia stabilność. Idealna do transportu dużego lub wysokiego sprzętu.
• Zdejmowana przyczepa na gęsiej szyi (przyczepa RGN - Removable Gooseneck Trailer): posiada konstrukcję schodową i umożliwia zdjęcie gęsiej szyi, co pozwala na załadunek ciężkich ładunków od przodu. Jest to bezpieczniejsza metoda załadunku niż od tyłu lub z boku.

Naczepy semi

Są to najpopularniejsze naczepy niskopodwoziowe o uniwersalnym zastosowaniu. Charakteryzują się obecnością balkonu i zlokalizowanego poniżej niego pokładu ładunkowego, często rozsuwanego, o wysokości zazwyczaj od 700 do 1000 mm nad podłożem. Mogą być wyposażone w wysuwane poszerzenia, zwiększające szerokość ładunkową z 2,54 m do 3 m lub więcej. Najczęściej posiadają trzy osie z podwójnym zestawem kół 17,5 cala, ale dostępne są również wersje z nawet dziesięcioma osiami.

Naczepy tiefbett

Naczepy tiefbett wyróżniają się charakterystycznym zagłębionym pokładem ładunkowym, położonym poniżej wysokości pokładu. Wózek jezdny jest maksymalnie przesunięty do tyłu, co wymaga zastosowania hydraulicznie sterowanych osi skrętnych. W Europie najczęściej spotyka się wersje z 2, 3 lub 4 osiami. Naczepy te są stosunkowo ciężkie i wywierają duży nacisk na siodło. Balkon może być sterowany hydraulicznie, a na czas załadunku często można go odczepić, umożliwiając wjazd pojazdu od przedniej strony.

Naczepy modułowe

Naczepy modułowe to najbardziej skomplikowane i najdroższe konstrukcje, przeznaczone do transportu największych i najcięższych ładunków. Składają się z kilku modułów, z których każdy ma od 4 do 12 osi z podwójnym ogumieniem. Wszystkie osie są skrętne i sterowane hydraulicznie, a możliwości ich łączenia są praktycznie nieograniczone. W Polsce często spotyka się naczepy modułowe z około 20 osiami.

Wybór ciągnika siodłowego do naczepy niskopodwoziowej

Wybór odpowiedniego ciągnika siodłowego jest kluczowy dla efektywności i bezpieczeństwa transportu niskopodwoziowego.

Kluczowe parametry i cechy

Ciągnik siodłowy do naczepy niskopodwoziowej powinien być solidny i wydajny. Siodełko jest zlokalizowane nad tylną osią ciągnika, napędzaną jego osiami, co pozwala na przeniesienie pożądanej części ciężaru naczepy. Ważne jest, aby wybrać model z odpowiednią mocą silnika i konfiguracją osi.

Liczba osi

• Dwuosiowe: Przy przewozie ładunków do 28 ton (np. koparki 22-25 ton) na dystansach regionalnych (tzw. "wkoło komina") dwuosiowy ciągnik jest często wystarczający. Przykładowo, zestaw z dwuosiowym ciągnikiem i trzyosiową naczepą radzi sobie z całkowitą masą do 44 ton. Ważne jest, aby wybrać ciągnik w dobrym stanie technicznym i z mocnym silnikiem (np. 430-440 KM).
• Trzyosiowe (6x2 lub 6x4): Do przewozu cięższych ładunków lub w przypadku planowania zezwoleń na DMC powyżej 40 ton, zaleca się wybór ciągnika trzyosiowego (np. 6x2 pusher lub 6x4, w zależności od terenu jazdy). Trzyosiowy ciągnik pozwala na lepsze rozłożenie nacisków i większą stabilność.

Silnik i moc

Dla ładunków rzędu 24-28 ton, silnik o mocy 430-440 KM jest zazwyczaj wystarczający, choć pod większe wzniesienia zestaw nie będzie najszybszy. W przypadku elektrycznych ciągników, jak MAN eTGX, stała moc silnika może wynosić 449 KM, co w połączeniu z bateriami o pojemności użytecznej 480 kWh, zapewnia odpowiednie parametry. Dodatkowo, w kontekście elektrycznych ciężarówek, ważne są takie cechy jak niska masa własna i kompaktowe wymiary.

Zawieszenie

Zawieszenie goleniowe (pendel) lub niezależne, pozwala na uzyskanie odstępstw w dopuszczalnym nacisku na osie, np. 4 x 12000 kg.

Przykład: MAN eTGX low deck

Nowoczesne rozwiązania, takie jak MAN eTGX, wprowadzają innowacje w transporcie niskopodwoziowym. Ten elektryczny model jest dostępny w seryjnej wersji low deck, z siodłem na poziomie zaledwie 95 centymetrów. Jego niska masa własna (8,85 tony) i standardowy rozstaw osi (3,75 metra) są korzystne, szczególnie w zestawie z autotransporterem. Kabina sypialna typu GM (ze średnim dachem) o pełnej szerokości i minimalnym tunelu silnika, zwiększa komfort kierowcy.

Aspekty prawne i techniczne

Rozkład nacisków na osie

W przypadku pojazdów dwuosiowych, rozłożenie nacisków na przednie osie może być wyzwaniem. W Polsce uzyskanie zezwoleń na DMC powyżej 40 ton wymaga spełnienia rygorystycznych warunków. Odstępstwa w parametrach dopuszczalnych mas, nacisków osi czy wymiarów muszą być precyzyjne i szczegółowe, z podaniem konkretnej wartości i jednostki. Wartości te nie mogą przekraczać technicznych parametrów określonych w dokumentach homologacyjnych pojazdu.

Rejestracja wózka jeep dolly

Zarejestrowanie wózka typu "jeep dolly" jako oddzielnego pojazdu to jedna z opcji. Jeśli wózek jest częścią kompletacji naczepy przewidzianej przez producenta, można uzyskać odstępstwo dla całego zestawu. Jeżeli jest to dodatkowy wózek z własnymi dokumentami (świadectwo zgodności, dowód rejestracyjny, tabliczka znamionowa, numer VIN), jest on traktowany jako osobny pojazd, a odstępstwo dotyczy tylko jego. W takim przypadku należy wskazać naczepę, z którą będzie uczestniczył w ruchu drogowym jako pojazd do przewozu ładunków nienormatywnych.

Umiejętności i kwalifikacje kierowcy

Kierowca ciągnika siodłowego z naczepą niskopodwoziową powinien posiadać prawo jazdy kategorii C+E. W przypadku zespołu pojazdów o masie całkowitej nieprzekraczającej 12 ton, wystarczy kategoria C1+E. Obowiązkowe jest ukończenie kursu kwalifikacji wstępnej, a także uczestnictwo w szkoleniach okresowych, często dotyczących przewozu określonych ładunków (np. niebezpiecznych).

Akcesoria do mocowania ładunków

W transporcie niskopodwoziowym do mocowania ładunków wykorzystuje się różnorodne akcesoria, które zapewniają bezpieczne i solidne ustabilizowanie przewożonych towarów. Ich zastosowanie minimalizuje ryzyko uszkodzenia ładunku i znacząco wpływa na bezpieczeństwo na drogach publicznych.
