Ciągnik Siodłowy: Konstrukcja, Normy Prawne i Perspektywy Rozwoju

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

Jest to kluczowy element współczesnej logistyki, zapewniający elastyczność i efektywność w transporcie towarów. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.

Budowa i Zasada Działania Ciągnika Siodłowego

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach.

Sprzęg Siodłowy - Klucz do Połączenia

Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło, potocznie nazywane kopytem. Mechanizm łączący oba elementy to masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.

Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Podstawowa różnica w elastyczności polega na tym, że ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów.

Zalety Zestawów Siodłowych

Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Ponadto, nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.

Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Elementy Składowe Ciągnika Siodłowego

Typowy schemat układu ciągnik siodłowy - naczepa (najbardziej typowy w Europie) obejmuje:

• Ciągnik siodłowy jako jednostkę napędową.
• Naczepę (odłączalną) do przewozu ładunku.
• Przedział silnika zawierający potężną jednostkę napędową.
• Kabina dla kierowcy.
• Część sypialna (nie występuje we wszystkich ciągnikach).
• Owiewka poprawiająca aerodynamikę.
• Zbiornik paliwa.
• Siodło do łączenia z naczepą.
• Przestrzeń ładunkowa na naczepie.

Technologia i Bezpieczeństwo Współczesnych Ciągników

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi.

Silnik, Napęd i Skrzynia Biegów

Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny, redukując zużycie paliwa i odciążając kierowcę.

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w transporcie budowlanym.

Zaawansowane Systemy Bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

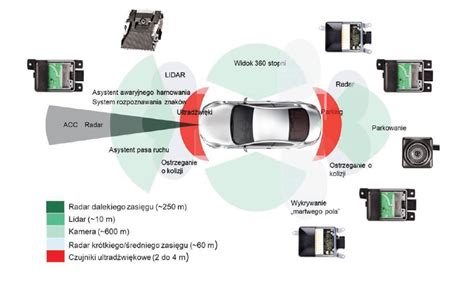

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą.

Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak intarder czy retarder.

Kabina Kierowcy - Centrum Pracy i Odpoczynku

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy.

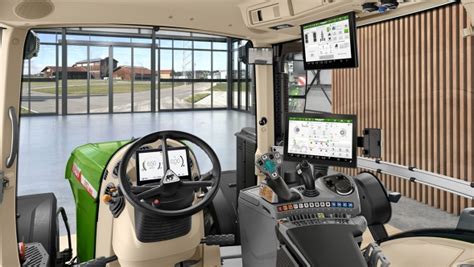

Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Polskie Normy i Przepisy Prawne dla Ciągników Siodłowych

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Samochody ciężarowe, aby mogły poruszać się po publicznych drogach, powinny spełniać normy określone przez przepisy - w tym przypadku przez Ustawę o ruchu drogowym oraz rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r.

Na terenie Unii Europejskiej od 1996 roku wymiary samochodów ciężarowych opisuje Dyrektywa 96/53, jednak każdy z krajów członkowskich może ustalić własne normy dla transportu drogowego, dopuszczające pojazdy większe i cięższe.

Dopuszczalne Wymiary Zestawów Drogowych w Polsce

W Polsce kwestia wymiarów ciężarówek jest dosyć precyzyjnie określona. Podając dopuszczalne wymiary samochodu ciężarowego, zawsze warto sprecyzować, czy mowa o pojedynczym pojeździe czy o zespole pojazdów.

Zespół pojazdów to pojazdy złączone ze sobą, które tworzą całość, np. pojazd silnikowy z przyczepą. Ważne jest, aby pamiętać, że zespołem pojazdów nie jest natomiast łączenie pojazdów w momencie holowania.

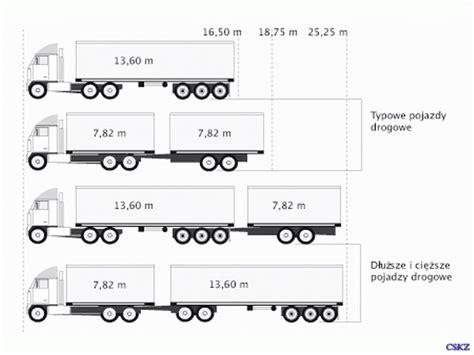

• Długość:
  • Pojedynczy samochód ciężarowy: maksymalnie 12 metrów.
  • Zespół pojazdów (ciągnik siodłowy z naczepą): maksymalnie 16,5 metra.
  • Zespół pojazdów (np. pojazd samochodowy z przyczepą): maksymalnie 18,75 metra.
  • Zespół trzech pojazdów (np. pojazd silnikowy z dwiema przyczepami): często ograniczenie do 22 metrów.
  • Przekroczenie 22 metrów: jeśli przewoźnik chce poruszać się po polskich drogach publicznych zespołem pojazdów, który ma więcej niż 22 metry długości, przy każdym takim przejeździe musi uzyskać odpowiednie zezwolenie.
• Szerokość: Maksymalna szerokość dla pojazdów ciężarowych to 2,55 metra. Wyjątek stanowią izotermy, czyli ciężarówki-chłodnie, które ze względu na dodatkową warstwę izolacyjną mogą mieć 2,60 metra szerokości.
• Wysokość: Maksymalna wysokość pojazdów ciężarowych to 4 metry. Dotyczy to maksymalnej wysokości naczepy, w tym tzw. firanki/plandeki, chłodni czy wywrotki.

Dopuszczalna Masa Całkowita (DMC) i Naciski na Osie

Dopuszczalna Masa Całkowita (DMC) to maksymalna waga, jaką może osiągnąć dany pojazd lub zespół pojazdów, aby poruszać się legalnie. DMC obejmuje masę własną pojazdu, kierowcy i ewentualnych pasażerów, paliwo, oleje i płyny eksploatacyjne, aż wreszcie ładunek.

• DMC dla zespołu pojazdów o 3 osiach: 28 ton.
• DMC dla zespołu pojazdów z czterema osiami (np. pojazd samochodowy o dwóch osiach i przyczepa również z dwiema osiami): 36 ton.
• DMC dla zespołu pojazdów o co najmniej 5 osiach: 40 ton.

Ładowność pojazdu oblicza się, odejmując masę własną pojazdu od dopuszczalnej masy całkowitej. Nie ma zatem określonej ustawą maksymalnej ładowności naczepy, tira itd.

Oprócz wymiarów i DMC, trzeba też spełniać limity nacisków na osie. Powstały one po to, aby chronić nawierzchnie dróg przed uszkodzeniami. Choć pewnym standardem w Unii Europejskiej jest maksymalny nacisk 11,5 tony dla jednej osi, w Polsce nie wszystkie drogi dostosowane są do takich obciążeń.

Konsekwencje Niezgodności z Normami i Transport Nienormatywny

Jazda poza granicami przepisów wiąże się z tworzeniem niebezpieczeństwa na drodze zarówno dla konkretnego transportu, jak i dla pozostałych uczestników ruchu drogowego. Zbyt ciężkie i niewymiarowe pojazdy blokują szybką reakcję kierowcy na nagłe zdarzenia, spowalniają ruchy kierownicy, wydłużają drogę hamowania itd.

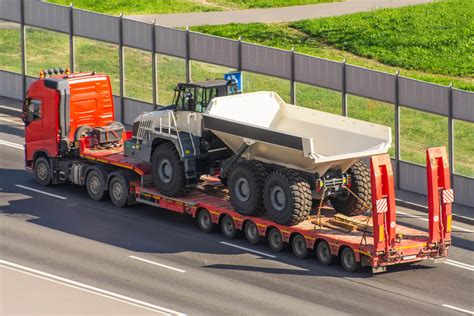

Może się zdarzyć, że ładunek przekracza wyżej podane wymiary lub masę, wówczas mamy do czynienia z przejazdem nienormatywnym. Stosuje się wówczas inne przepisy, a przewoźnik musi uzyskać odpowiednie zezwolenie. Wniosek o zezwolenie musi złożyć właściciel pojazdu, dołączając oryginały lub odpisy notarialne wymaganych dokumentów. Wskazane we wniosku przekroczone parametry muszą być precyzyjne i szczegółowe, z podaniem konkretnej wartości i jednostki (np. metry, kilogramy), i nie mogą przekraczać technicznych parametrów określonych w dokumentach homologacyjnych pojazdu.

Wymagania dla Kierowców i Przedsiębiorstw Transportowych

• Tachograf: Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności.
• Prawo Jazdy i Kwalifikacje: Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat.
• Dokumenty: Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
• Badania Techniczne i Ubezpieczenia: Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Wyjątki w Stosowaniu Tachografu (Przykład Rolniczy)

W przypadku przewozu wykonywanego na dystansie 160 km np. własnej kukurydzy do skupu, rolnik musi przez całą trasę rejestrować aktywność na tachografie. Nie ma możliwości skorzystania z wyjątku od rozporządzenia 561/2006, polegającego na możliwości jazdy bez tachografu do 100 km od swojego gospodarstwa.

Wyjątek, o którym mowa, dotyczy stosowania przepisów art. 5-9 rozporządzenia WE nr 561/2006 Parlamentu Europejskiego i Rady z 15 marca 2006 r. Zgodnie z art. 13 ust. 2 lit. b tego rozporządzenia, poszczególne kraje mogą ustanowić wyjątki od przepisów art. Krajowy ustawodawca zdecydował się wprowadzić ten wyjątek do polskiego porządku prawnego (stanowi o tym art. 29 Ustawy o czasie pracy kierowców). Wyjątek znajduje zastosowanie wyłącznie do przewozów wykonywanych w całości w promieniu 100 km od bazy przedsiębiorstwa. Z tych przyczyn przewozy drogowe wykonywane w promieniu większym niż 100 km od bazy przedsiębiorstwa nie korzystają z tego wyłączenia.

Skorzystanie z wyłączenia z zakresu rozporządzenia 561/2006 jest możliwe wyłącznie, jeżeli przewóz odbywa się w związku z uprawą produktów rolnych oraz z ich zbiorem. Tego rodzaju przewozy, jako nierozerwalnie związane z działalnością rolniczą, nie powinny wywoływać presji konkurencyjnej i powinny być powiązane ze zwykłymi potrzebami przedsiębiorstw rolniczych.

Jak Wybrać Odpowiedni Ciągnik Siodłowy?

Wybór ciągnika siodłowego, czy to nowego, czy używanego, powinien być podyktowany przede wszystkim specyfiką prowadzonej działalności transportowej. Podstawową sprawą jest cena, jaką mamy zamiar przeznaczyć na pojazd.

Kluczowe Czynniki Wyboru

Przede wszystkim należy zwrócić uwagę na to, gdzie będą wykorzystywane pojazdy. Ciągniki siodłowe, które poruszają się po regionalnych i krajowych trasach, to inny typ pojazdów niż te używane do zagranicznych zleceń. Inne są także auta do przewożenia ładunków standardowych, a inne do specjalnych.

1. Kabina: Dobieramy ją w zależności od tras. Do dalszych zleceń kabina powinna mieć sypialnię z leżanką (jedną lub więcej), lodówkę, miejsca do ładowania urządzeń elektronicznych, a nawet telewizor. Do krótkich tras wystarczy najprostsza kabina.
2. Norma spalania (Euro): Warto uwzględnić to przy wyborze pojazdu. Ciągniki siodłowe o normie EURO5 są tańsze niż te z normą EURO6, jednak nie wszędzie nimi wjedziemy.
3. Liczba osi: Standardowe ciągniki siodłowe posiadają dwie osie (składające się na sześć kół). W zupełności wystarczy to do przewożenia standardowych ładunków. Jeżeli pojazd ma ciągnąć większe i dłuższe ładunki, to lepiej postawić na taki, który posiada więcej osi.
4. Siodło: Dobrze poszukać pojazdu, który ma regulowane siodło. W ten sposób zwiększamy możliwości naszego ciągnika, choć samochody ciężarowe z regulacją zaczepu są droższe.
5. Tonaż i charakterystyka towarów: W przypadku większych, szerszych i cięższych towarów, koniecznie musimy wybrać samochody ciężarowe z mocniejszym silnikiem, wyższym momentem obrotowym i specjalnym układem wspomagania hamulców. Z kolei do lekkich, standardowych naczep (nieprzekraczających 25 ton) możemy zakupić lżejsze ciągniki, które mają niższe spalanie i nie wymagają tak zaawansowanego serwisu mechanicznego, jak ich cięższe i mocniejsze odpowiedniki.
6. Cena/Budżet: Jest to kluczowy aspekt. Jeżeli mamy ograniczony budżet (około 200 tysięcy złotych), to nie kupimy ciągnika nowego o bardzo dobrych parametrach. Wtedy rozwiązaniem może być używane auto.

Wybór a Wielkość Firmy

Różnica pomiędzy małą i dużą firmą związana jest najczęściej z wielkością floty i budżetem. Niewielkie firmy transportowe mają najczęściej nie więcej niż dwa, trzy ciągniki siodłowe, często posiadają nawet jeden pojazd. Ciągnik siodłowy do takiej firmy musi być więc jak najbardziej uniwersalny, z mocnym silnikiem, regulowanym kopytem i spełniający restrykcyjne normy spalania.

Ciągniki siodłowe w większych firmach najczęściej przeznaczone są do różnych zadań - część porusza się po trasach zagranicznych, a część po Polsce. Przedsiębiorstwo może być też nastawione na określony typ towaru, np. ładunki ADR. W takim przypadku każdy ciągnik siodłowy powinien być zakupiony zgodnie z potrzebami i ostatecznym przeznaczeniem. Uniwersalność nie jest tu dobrym rozwiązaniem.

Zakup Zestawu czy Osobno Ciągnik i Naczepa?

Zakup zestawu (ciągnik + naczepa) jest dobrym rozwiązaniem, jeżeli szukamy konkretnych rozwiązań do transportu określonych towarów i często jest tańszym sposobem na zagospodarowanie potrzeb firmy. Niekiedy jednak trudno jest znaleźć naczepę o parametrach, które są dla nas niezbędne. W takim przypadku najlepiej osobno kupić ciągnik i osobno pojazd transportowy.

Rynek Wtórny vs. Nowy Pojazd

Używane samochody ciężarowe są przede wszystkim tańsze od swoich nowych odpowiedników, co pozwala na zakup lepiej wyposażonego auta w niższej cenie (np. DAF XF 480). Używki są dostępne od razu, podczas gdy na nowy pojazd trzeba czekać niekiedy nawet kilka miesięcy.

Z drugiej strony, używane samochody ciężarowe to ryzyko zakupu egzemplarza wyeksploatowanego, w złym stanie technicznym. Wybierając ciągniki siodłowe z rynku wtórnego, należy zwrócić uwagę na walory techniczne auta: dokładnie sprawdzić stan silnika, ogumienia, przebieg, zawieszenie czy historię eksploatacji pojazdu. Konieczne jest zbadanie pojazdu na wyspecjalizowanej stacji diagnostycznej i poproszenie sprzedawcy o wszystkie dokumenty związane z autem.

Pamiętajmy, że ciągniki siodłowe to przyszłe narzędzie pracy. Z tego względu trzeba do ich wyboru podejść kompleksowo i odpowiedzialnie, dając sobie czas na sprawdzenie wielu ogłoszeń i modeli oraz czytając opinie w internecie.

Ekonomia i Przyszłość Transportu Drogowego

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych, dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu.

Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Kierunki Rozwoju Branży

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa.

Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku, co pozwoli na dalszą optymalizację i rozwój branży.
