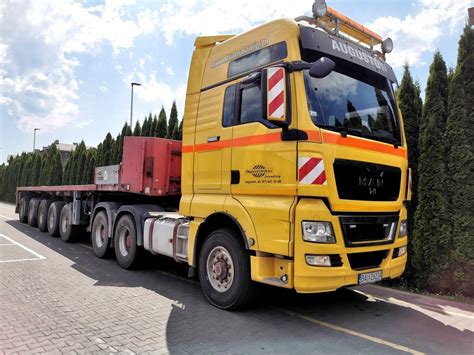

Ciągnik siodłowy z naczepą typu "patelnia" – ładowność, wymiary i regulacje

Transport drogowy materiałów sypkich, takich jak kruszywa, piasek czy zboże, opiera się w dużej mierze na wykorzystaniu ciągników siodłowych z naczepami. Wśród nich szczególną popularnością cieszą się wywrotki, często nazywane "patelniami" lub "wannami". Ich efektywność i ekonomia przewozu sprawiają, że są niezastąpione w branży budowlanej, górniczej i rolniczej. Wybór odpowiedniego zestawu transportowego, a zwłaszcza parametrów naczepy, ma kluczowe znaczenie dla optymalizacji kosztów, bezpieczeństwa i zgodności z obowiązującymi przepisami.

Rodzaje pojazdów samowyładowczych i ich ładowność

W transporcie wywrotkami wyróżnia się kilka klas pojazdów, różniących się ładownością i przeznaczeniem:

• Ciągniki siodłowe z naczepą (wanna, patelnia, łódka) o ładowności do 26-29 ton. Jest to najbardziej efektywny i ekonomiczny rodzaj transportu kołowego, ponieważ ekonomia przewozu wzrasta wraz z ilością załadowanego kruszywa. Koszt transportu rozkłada się na dużą ilość materiału, co daje najniższą wartość za tonę. Najnowocześniejsze naczepy, zbudowane z metali lekkich, pozwalają na dalsze obniżenie masy własnej pojazdu, co przyczynia się do wzrostu ładowności zestawu nawet do 29 ton.
• Cteroosiowce o ładowności 16-20 ton. Są praktycznym rozwiązaniem przy rytmicznych dostawach kruszyw na tereny zurbanizowane, dobrze radząc sobie także w trudniejszym terenie.
• Trzyosiowce o ładowności 12-15 ton. Te pojazdy mogą być wspierane przez tandemową przyczepę samowyładowczą, choć zazwyczaj lepiej sprawdzają się przy wywozie urobku niż w logistyce żwiru.
• Dwuosiowce o ładowności 9 ton.
• Multicary o ładowności do 2 ton.

Dla małych robót ziemnych w ciasnych okolicznościach, na przykład w ruchu miejskim, doskonale sprawdzą się mniejsze pojazdy samochodowe o DMC 3,5 - 18,0 ton.

Wymiary naczep wywrotek - klucz do efektywności

Dobór sprzętu ma znaczenie już na etapie załadunku. Wymiary naczepy wywrotki decydują o pojemności, stabilności przy wyładunku i kosztach paliwa. Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału, ale także wyższy środek ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie.

Typowe wymiary i pojemność

Najczęściej spotykane wymiary naczep wywrotek mieszczą się w przedziałach:

• Długość: 7,2-8,5 metra
• Szerokość: 2,30-2,38 metra
• Wysokość burty: 1,4-1,7 metra

W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³, co przekłada się na realne oszczędności paliwa i czasu.

Materiał wykonania: stal czy aluminium?

Wybór materiału ma znaczący wpływ na masę własną i przeznaczenie naczepy:

• Stalowa wanna o mniejszych gabarytach jest idealna na budowę, gdzie liczy się kompaktowość i nisko położony środek ciężkości, zwłaszcza przy przewozie ciężkich ładunków (asfalt, kamień, gruz). Takie naczepy mają pojemność do 27 m³.
• Aluminiowa naczepa o większej pojemności i niższej masie własnej lepiej sprawdzi się przy przewozie lekkich materiałów sypkich (zboże, piasek, trociny) na długich trasach, pozwalając na zwiększenie ładowności.

Różnice między naczepą wywrotką a przyczepą wywrotką

• Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton (w praktyce do 40 ton zgodnie z przepisami).
• Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy. Zestawy przyczepowe są zwrotne przy jeździe do przodu, ale wysypywanie ładunku może odbywać się wyłącznie na boki (z wyjątkiem skandynawskich zestawów). Zaletą jest możliwość wysypania ładunku pod mostami, wiaduktami, w tunelach czy we wnętrzach zadaszonych budynków, gdzie naczepa mogłaby uderzyć w sufit.

Dopuszczalna Masa Całkowita (DMC) i ładowność

Maksymalna dopuszczalna masa całkowita (DMC) dla zespołów pojazdów w Polsce, w tym ciągników siodłowych z naczepami typu "patelnia", wynosi 40 ton. Przepisy te mają na celu zapewnienie bezpieczeństwa na drogach oraz ochronę infrastruktury. Choć niektóre naczepy mogą mieć ładowność sięgającą 28-34 ton, a całkowita waga zestawu w praktyce może wynosić nawet 49 ton, przepisy nie pozwalają na przekraczanie 40 ton DMC.

Masa własna ciągnika siodłowego

Masa własna ciągnika siodłowego, często nazywana wagą "solówki", jest punktem wyjścia do obliczeń ładowności. Typowo, ciągnik siodłowy waży od 6,5 do 9 ton. Masa własna zależy od:

• Modelu i marki: Różni producenci stosują odmienne technologie i materiały.
• Rodzaju silnika: Większe i mocniejsze jednostki napędowe są zazwyczaj cięższe.
• Wielkości kabiny: Kabiny sypialniane z dodatkowym wyposażeniem (lodówka, mikrofalówka) zwiększają masę.
• Pojemności zbiorników paliwa: Większe zbiorniki, a zwłaszcza zatankowane do pełna, znacząco zwiększają masę całkowitą.
• Wyposażenia dodatkowego: Systemy hydrauliczne, niezbędne do obsługi wywrotek, dodają kilkaset kilogramów.

Przykładowe masy własne ciągników siodłowych:

• Scania R: ok. 7-8 ton
• Volvo FH: ok. 7,5-8,5 ton
• MAN TGX: ok. 7-8 ton
• DAF XF: ok. 7-8,5 ton
• Mercedes-Benz Actros: ok. 7,5-8,5 ton

Masa własna naczepy

Masa własna naczepy TIR wynosi zazwyczaj od 5 do 8 ton. W przypadku naczep wywrotek, waga zależy od materiału, z jakiego wykonana jest skrzynia (stal czy aluminium), a także od wzmocnień konstrukcyjnych.

Obliczanie ładowności zestawu

Podstawowy wzór na obliczenie maksymalnej ładowności zestawu to:

Ładowność = DMC - (masa własna ciągnika + masa własna naczepy + waga paliwa + waga kierowcy i wyposażenia)

Należy pamiętać o tzw. "ukrytych kilogramach":

• Waga paliwa: 1 litr ON waży około 0,85 kg. Pełne zbiorniki (np. 1000 litrów) to około 850 kg paliwa.
• Waga kierowcy i wyposażenia osobistego: Bagaż, prowiant, woda, wyposażenie kabiny mogą wynosić ponad tonę.

Przykładowo, dla zestawu o łącznej masie własnej 14 000 kg (14 ton) i DMC 40 ton, teoretyczna ładowność wynosiłaby 26 ton. Jednak po uwzględnieniu paliwa i kierowcy, realnie można załadować około 25 ton towaru.

Dopuszczalne naciski na osie

Oprócz DMC, niezwykle istotne są przepisy dotyczące maksymalnego nacisku na poszczególne osie pojazdu. W Polsce, dla pojedynczej osi napędowej, maksymalny dopuszczalny nacisk wynosi do 11,5 tony. Na niektórych drogach krajowych limit to 10 ton, a na drogach lokalnych często 8 ton.

Prawidłowy rozkład masy ładunku jest kluczowy dla stabilności pojazdu i bezpieczeństwa na drodze. Niewłaściwy rozkład zwiększa ryzyko wypadków, obciąża nadmiernie poszczególne osie i przyspiesza zużycie opon oraz zawieszenia.

Konsekwencje przeładowania

Przeładowanie zestawu wiąże się z poważnymi konsekwencjami finansowymi, prawnymi i zagrożeniem dla bezpieczeństwa:

• Kary finansowe: Wysokie mandaty dla kierowcy, przewoźnika, a czasem i załadowcy.
• Zatrzymanie pojazdu: Ciężarówka nie może kontynuować jazdy, dopóki nadmiar towaru nie zostanie przeładowany lub rozładowany, co generuje koszty przestoju i opóźnienia.
• Zagrożenie bezpieczeństwa: Wydłużona droga hamowania, zmniejszona stabilność pojazdu, szybsze zużycie komponentów (opony, zawieszenie, układ hamulcowy, silnik).

Optymalizacja wagi zestawu

Każdy zaoszczędzony kilogram masy własnej to kilogram, który można przeznaczyć na ładunek, zwiększając rentowność przewozu. Sposoby na optymalizację wagi to:

• Lekkie komponenty i nowoczesne technologie: Zoptymalizowane konstrukcje, zastosowanie aluminium, lżejsze felgi, zawieszenia i układy hamulcowe.
• Świadomy wybór ciągnika i naczepy: Analiza przeznaczenia i masy własnej przed zakupem. Inwestycja w lżejsze pojazdy, choć początkowo droższa, szybko zwraca się dzięki zwiększonej ładowności i niższym kosztom eksploatacji.

Dla transportu kruszyw w Polsce, pomimo słabych możliwości terenowych, idealnym kompromisem jest często ciągnik 4x2 z naczepą samowyładowczą. Zachodni przewoźnicy z kolei przykładają większą wagę do mobilności terenowej i profesjonalizmu, co skutkuje wykorzystaniem wszystkich typów pojazdów omówionych w artykule.

Regulacje prawne i ich znaczenie

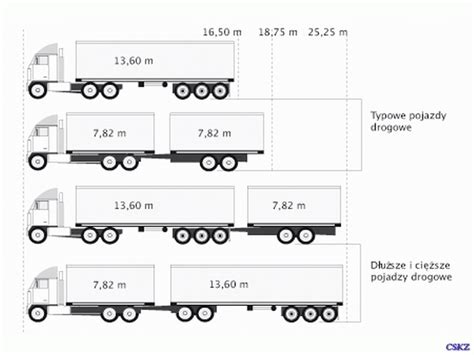

Regulacje prawne, takie jak Dyrektywa 96/53/WE i krajowe Prawo o ruchu drogowym, określają kluczowe normy dotyczące wymiarów i mas pojazdów. W Polsce maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Wymiary naczepy typu "wanna" są kluczowe dla obliczenia objętości przewożonego materiału sypkiego i muszą być zgodne z wymaganiami technicznymi.

Transport ponadgabarytowy wymaga specjalnych zezwoleń, które wydają właściwe organy administracji drogowej. Przed rozpoczęciem transportu zawsze warto sprawdzić aktualne przepisy i upewnić się, że pojazd i ładunek spełniają wszystkie wymogi.
