Ciągnik Siodłowy i Siodło – Kluczowe Elementy Współczesnego Transportu

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy. Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości.

Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Mechanizm Działania Siodła

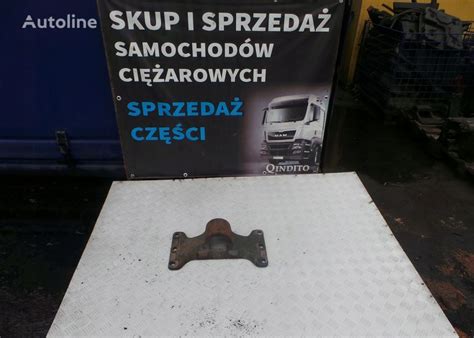

Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.

Siodło nie stanowi sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika, co zwiększa pole zakrętu oraz ma niebagatelne znaczenie w ciasnych miejscach. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Ta elastyczność jest kluczowa: jeden ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów.

Siodła w ciągnikach są uniwersalne i standaryzowane, co pozwala na podpięcie do pojazdu naczepy dowolnego typu i wyprodukowanej przez różnych producentów. Jest to korzystne pod względem ekonomicznym - jeden pojazd może ciągnąć wiele typów naczep, co jest korzystne, np. w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę. Proces zaczepiania i odczepiania naczepy nie jest skomplikowany i może go z powodzeniem wykonać jedna osoba.

Zalety Ciągników Siodłowych

Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków.

Schemat Układu Ciągnik Siodłowy - Naczepa

Poniższy schemat przedstawia najbardziej typowy w Europie układ:

1. Ciągnik siodłowy
2. Naczepa (odłączalna)
3. Przedział silnika
4. Kabina
5. Część sypialna (nie występuje we wszystkich ciągnikach)
6. Owiewka
7. Zbiornik paliwa
8. Siodło
9. Przestrzeń ładunkowa

Technologia i Bezpieczeństwo we Współczesnych Ciągnikach Siodłowych

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Układy Napędowe i Skrzynie Biegów

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach.

Systemy Bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS. Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, dlatego ciągniki wyposaża się w systemy hamowania długotrwałego (retardery, hamulce wydechowe).

Kabina Kierowcy - Mobilne Biuro i Dom

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.

Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

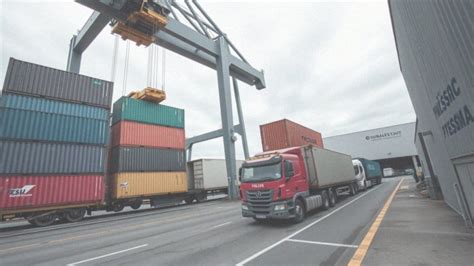

Rola Ciągników Siodłowych we Współczesnej Logistyce

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.

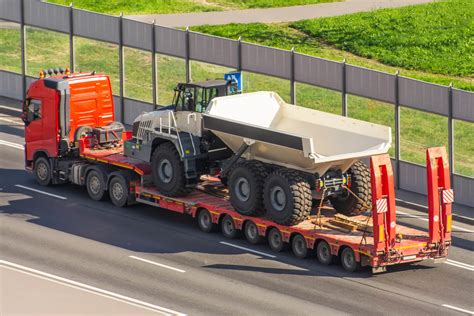

Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Regulacje Prawne i Ekonomia w Branży Transportowej

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności.

Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Koszty Eksploatacji

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych, dlatego najpopularniejszą formą finansowania jest leasing ciągnika.

Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku, co pozwala efektywniej zarządzać procesami transportowo-logistycznymi.

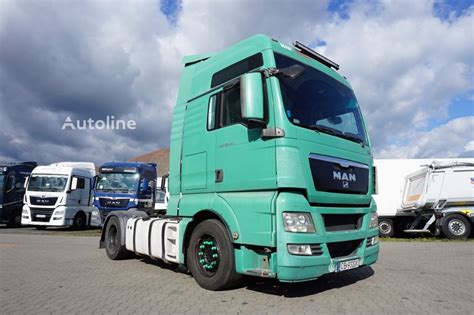

Czteroosiowy Ciągnik Siodłowy MAN TGX 41.640 8×4/4

MAN ogłosił światową premierę swojego najnowszego, flagowego modelu przeznaczonego do najtrudniejszych zadań transportowych. Nowy czteroosiowy ciągnik siodłowy MAN TGX 41.640 8×4/4, o dopuszczalnej masie całkowitej zespołu wynoszącej 250 ton, stanowi znaczące rozszerzenie fabrycznej oferty seryjnej producenta. Pojazd ten został zaprojektowany z myślą o przewozie ładunków ponadgabarytowych, takich jak potężne turbiny wiatrowe, transformatory wysokiego napięcia czy nawet jednostki pływające o masie setek ton.

„Dzięki naszemu nowemu ciągnikowi o ładowności 250 ton powracamy do najtrudniejszej dyscypliny transportu ciężkiego. Możemy zaoferować naszym klientom wysoce wyspecjalizowany pojazd łączący w sobie maksymalne osiągi, najwyższą niezawodność i oszczędność” - podkreśla producent.

Sercem nowego modelu jest rzędowy, sześciocylindrowy silnik MAN D3876, który generuje moc 640 KM oraz imponujący moment obrotowy 3000 Nm, dostępny już od 900 obrotów na minutę. Wizualnym i technicznym wyróżnikiem modelu TGX 41.640 jest charakterystyczna wieża zamontowana bezpośrednio za kabiną kierowcy, w której zgromadzono kluczowe komponenty hydrauliczne i pneumatyczne, w tym zbiorniki na sprężone powietrze, zbiornik oleju napędowego (960 litrów) oraz zbiornik instalacji hydraulicznej (290 litrów).

Pierwszy egzemplarz nowego ciągnika trafił już do niemieckiej spółki BFS, która specjalizuje się w wynajmie pojazdów użytkowych, umożliwiając firmom transportowym wypożyczanie tego wysokowydajnego pojazdu.

Rodzaje Siodła i Ich Budowa

Na pierwszy rzut oka wszystkie siodła wyglądają tak samo, jednak różnicuje się je w zależności od zastosowania, materiału, z jakiego są wykonane, oraz budowy samego sprzęgu. Siodła, jako urządzenia sprzęgające, zgodnie z dyrektywą 94/20/EC lub Regulaminem ECE R55-01 podlegają homologacji. Rolą siodła jest połączenie ciągnika z naczepą w taki sposób, aby połączenie było pewne w każdych warunkach eksploatacji. Siodło ma zawsze dwa stopnie zabezpieczenia przed rozpięciem.

Parametrem siodeł jest współczynnik „D”, który definiuje wytrzymałość sprzęgu siodłowego. Rozróżnia się siodła o wielkościach 2” oraz 3,5” (średnica sworznia królewskiego). Większość znajdujących się w użyciu to siodła o wielkości 2”. Rozmiar większy (siodła o sworzniu o średnicy 3,5”) stosowany jest w ciągnikach 3-, 4- i 5-osiowych wykorzystywanych do przewozów ponadgabarytowych.

Warianty Siodeł 2”

• Siodła o podwójnej wysokości - przeznaczone do „low-decków”, czyli ciągników z niską ramą, ciągnących naczepy „mega”. Pozwalają również na zasprzęglenie do ciągnika „low-deck” naczepy typu „standard” dzięki pneumatycznemu uniesieniu.
• Siodła przesuwne - występujące głównie w Skandynawii i Wielkiej Brytanii. Są zamontowane na płycie podsiodłowej i umożliwiają dosunięcie naczepy do ciągnika, skracając długość zestawu. Przesuwność siodła jest również wykorzystywana jako czynnik polepszający trakcję (docisk tylnych osi).

Siodła montowane są do płyty podsiodłowej, która zamocowana jest na ramie ciągnika. W zależności od wymaganej finalnej wysokości siodła, stosuje się różnego rodzaju kombinacje wysokości płyt podsiodłowych (np. 12, 22, 40, 100 lub 150 mm) i siodeł (150, 185, 225, 250, 300 mm).

Istnieją także siodła montowane bez płyty podsiodłowej, bezpośrednio do ramy. Są to siodła o obniżonej wysokości (140 mm). Regulacja ich położenia odbywa się przez zmianę podpór siodła. Siodła 3,5” nie występują w wersjach mocowanych do ramy ani w wersjach o regulowanej wysokości. Ze względu na większe obciążenia są zawsze montowane do ramy ciągnika z wykorzystaniem płyty podsiodłowej.

Materiały i Obsługa

Siodła dzieli się również ze względu na materiał wykonania: żeliwne (odlewane) oraz tłoczone (blaszane). W najpopularniejszym zakresie obciążeń producenci oferują siodła w obu wykonaniach. Sprzęgi z blachy są nieco lżejsze i mają prostą konstrukcję, natomiast wyraźnie mocniejsze i bardziej komfortowe są sprzęgi odlewane ze stali. 90% wszystkich sprzedawanych na świecie sprzęgów JOST wykonanych jest w wersji odlewanej.

Sprzęg w siodle obsługiwany jest ręcznie lub za pośrednictwem siłownika pneumatycznego. Siłownik pneumatyczny pozwala na rozpięcie siodła z kabiny ciągnika, a o statusie sprzęgu kierowca informowany jest za pomocą kontrolki.

Smarowanie Siodła

Siodło do prawidłowej pracy potrzebuje odpowiedniego smarowania. Dotyczy to przede wszystkim mechanizmu zamykającego oraz powierzchni siodła. Siodła są praktycznie zawsze wyposażone w układ smarowania, co oznacza, że smar jest doprowadzany do pracujących elementów. Smarowanie siodła może być realizowane na kilka sposobów: poprzez połączenie z centralnym układem smarowania ciągnika lub za pomocą własnego układu smarowania z zasobnikiem pod siodłem. Smar w takim zasobniku powinien wystarczyć na około rok pracy.

Siodła smarowane ręcznie (niepodłączone do układu centralnego smarowania) oraz nieposiadające własnego smarowania powinno się smarować co około 5 tys. przejechanych kilometrów. Przed smarowaniem należy jednak wyczyścić płytę siodła oraz płytę ślizgową w naczepie.

Przyszłość Transportu Ciężkiego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa.

Wybór i Użytkowanie Ciągnika Siodłowego

Ciągnik siodłowy z naczepą to „narzędzie pracy” kierowcy, który wykonuje załadunki, rozładunki, setki postojów i tysiące kilometrów miesięcznie. Dzień pracy ciągnika siodłowego zaczyna się zwykle od podstawowej kontroli technicznej. Następnie kierowca podczepia naczepę, kontrolując poprawność zapięcia siodła, przewody pneumatyczne i elektryczne. I dopiero wtedy zestaw jest gotowy do wyjazdu w trasę.

Ciągnik siodłowy z naczepą pracuje najczęściej na długich dystansach: trasy międzynarodowe, dystrybucja regionalna, transport między centrami logistycznymi czy dowóz towarów do magazynów. Bardzo ważne jest dopasowanie ciągnika do rodzaju naczepy.

Rodzaje Ciągników Siodłowych ze Względu na Konfigurację Osi

Ciągniki siodłowe różnią się między sobą kombinacją konfiguracji osi, przeznaczeniem (długodystansowy, regionalny, budowlany), rodzajem kabiny i zabudowy oraz dostępnymi rozwiązaniami napędowymi:

• Ciągniki 4×2: Mają dwie osie: przednią kierowaną i tylną napędową. To najpopularniejsza konfiguracja w transporcie dalekobieżnym, dająca niską masę własną i prostą konstrukcję.
• Ciągniki 6×2: Dodają trzecią oś, zwykle o charakterze podporowym (może być podnoszona). Pozwala to zwiększyć dopuszczalną masę całkowitą zestawu i rozłożyć obciążenie.
• Ciągniki 6×4: Mają dwie osie napędowe i jedną kierowaną, co zapewnia znacznie lepszą trakcję i większą nośność. Wybór dla transportu budowlanego, zadań w terenie czy przewozów masywnych konstrukcji.
• Lekkie ciągniki siodłowe: Według przepisów są to konstrukcje 2-osiowe o wadze 42 ton i 3-osiowe ważące 44 tony.
• Ciągniki siodłowe z hydrauliką: Pojazdy nowszej generacji z wbudowaną hydrauliką, usprawniającą wyładowanie paliwa lub gazu.

Kluczowe Parametry przy Zakupie

Kupując ciągnik siodłowy, należy zwrócić uwagę na szereg parametrów:

• Moc (kW/ KM) i moment obrotowy (Nm): Moment obrotowy decyduje o zdolności ciągnięcia ładunku przy niskich obrotach.
• Krzywa momentu obrotowego: Sprawdź, czy moment dostępny jest już przy niskich obrotach (np. 900-1100 obr/min).
• Systemy oczyszczania spalin (SCR, DPF, EGR): Wpływają na koszty serwisu.
• Skrzynia biegów: Zautomatyzowana (AMT) mechaniczna skrzynia z elektroniką sterującą zmianami to oszczędność paliwa.
• Przełożenie mostu (final drive): Powinno być dobrane do prędkości roboczej.
• Zawieszenie pneumatyczne: Poprawia komfort jazdy i pozwala na regulację wysokości.
• Systemy bezpieczeństwa: EBS/ABS, ASR, ESP, retarder, exhaust brake to elementy obniżające ryzyko wypadku.
• Ergonomia kabiny: Fotel z amortyzacją, regulacja kolumny kierownicy, warunki do spania wpływają na bezpieczeństwo i rotację kadr.
• Systemy telematyczne: Dostarczają danych o spalaniu, stylu jazdy, historii błędów, bezcenne przy zarządzaniu TCO.
• ADR: Jeśli przewozisz towary niebezpieczne, upewnij się, że ciągnik ma odpowiednie instalacje.

Pułapki na Rynku Wtórnym

Rynek używanych oraz nowych ciągników obfituje w pułapki. Należy zwrócić uwagę na:

• Ramę pojazdu: Pęknięcia spawów, miejscowe korozje, naprawy blacharskie po wypadkach to sygnały ostrzegawcze.
• Zaniżony przebieg: Porównaj przebieg z historią serwisową, fakturami i danymi telematycznymi.
• Układy oczyszczania spalin: Niewłaściwe użytkowanie (usuwanie DPF, modyfikacje) może skutkować problemami.
• Historia serwisowa: Brak faktur i zapisów serwisowych to bomba zegarowa.
• Skrzynia biegów i sprzęgło: Objawy to najczęściej: trudna zmiana biegów, ślizganie się sprzęgła, dymienie przy ruszaniu.
• Opony: Sprawdź, czy bieżnik jest nierównomiernie zużyty.
• Test pod obciążeniem: Jazda z naczepą (najlepiej załadowaną) odsłania problemy, które nie występują na „pustym” pojeździe.
• Gwarancja i dostęp do serwisu: Upewnij się, że gwarancja jest przenoszona i masz dostęp do autoryzowanego serwisu.
