Ciągnik siodłowy z cysterną to specjalistyczny zestaw drogowy, wykorzystywany do transportu szerokiej gamy płynnych ładunków - od wody pitnej i gaśniczej, przez paliwa, aż po chemikalia. Jego uniwersalność i zdolność do przewozu dużych objętości czynią go niezastąpionym elementem współczesnej logistyki i działań ratowniczych.
Podstawowa charakterystyka ciągnika siodłowego
Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.
Mechanizm sprzęgania i elastyczność
Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Sprzęg siodłowy nie stanowi sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.
Podstawowa różnica i zaleta ciągników siodłowych leży w ich elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości.
Konstrukcja i osiągi
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w transporcie budowlanym.
Bezpieczeństwo i komfort pracy kierowcy
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak zwalniacze (retardery/intardery).

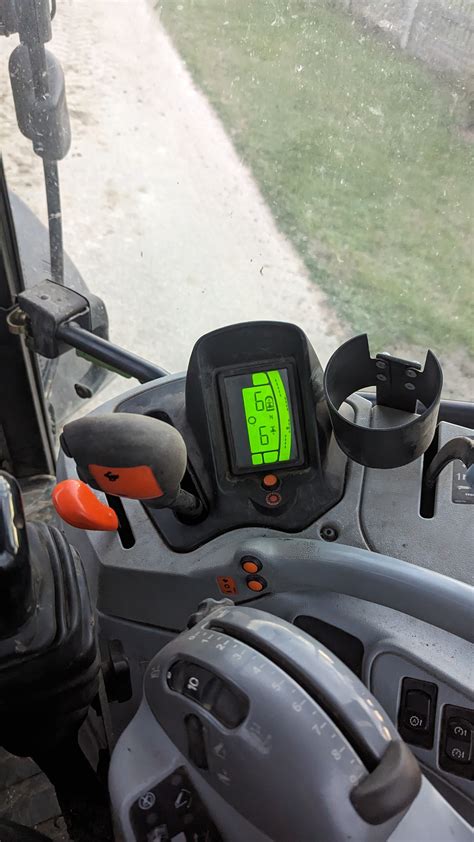

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.
Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Ciągnik siodłowy z cysterną w transporcie i ratownictwie
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.
Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.
Cysterny do transportu wody
Jednym z kluczowych zastosowań ciągników siodłowych jest transport płynów w cysternach. Komenda Powiatowa Państwowej Straży Pożarnej w Głubczycach wzbogaciła się o specjalistyczny ciągnik siodłowy MAN TGS 18.440 z naczepą cysterną do przewozu wody. Cysterna o pojemności 23 m³, przystosowana jest nie tylko do transportu wody gaśniczej, ale również wody pitnej, co ma kluczowe znaczenie podczas działań kryzysowych, klęsk żywiołowych czy długotrwałych przerw w dostawie wody dla ludności. Pojazd posiada bogate wyposażenie operacyjne, w tym motopompę M16/8, kompletną armaturę wodną niezbędną do prowadzenia działań gaśniczych, agregat prądotwórczy oraz sprzęt łączności, umożliwiający skuteczną koordynację działań w terenie. Zakup pojazdu został zrealizowany w ramach Programu Ochrony Ludności i Obrony Cywilnej, którego celem jest wzmacnianie potencjału służb ratowniczych oraz podnoszenie poziomu bezpieczeństwa mieszkańców.
Przejście ze zbiornika do hydrantu MBFD
Fachowym pożarniczym określeniem cystern znajdujących się na wyposażeniu PSP są właśnie określenia GCBA (Ciężki Samochód Gaśniczy z Auto- lub MotoPompą) lub GCBM (Ciężki Samochód Gaśniczy z MotoPompą) - jeśli cysterna posiada auto- lub motopompę. Spotkałem się też z oznaczeniem SCZ - samochodu ciężkiego ze zbiornikiem. Jeśli cysterna wyposażona jest w pompę, powinna być traktowana jako samochód gaśniczy. Określenie CN nie jest oznaczeniem samochodu specjalnego. Samochody specjalne mają oznaczenie zaczynające sie na literę "S". W przypadku cystern bez pompy, często stosuje się oznaczenie CN. W moim przekonaniu, cysterna z motopompą, pięcioma wężami W75 i prądownicą W75 wystarczy, by podać jeden prąd wody i powinna być kwalifikowana jako GCBA/GCBM.
W idealnej konfiguracji, ciągnik siodłowy do przewozu wody powinien charakteryzować się niską kabiną, mocą silnika min. 420 KM i napędem osi 4x2 lub 4x6 (dla trudniejszych warunków). Kabina powinna mieć komfortowe wyposażenie, w tym klimatyzację i pryczę do odpoczynku, ponieważ pojazdy te często biorą udział w długotrwałych akcjach.
Zalecana pojemność zbiornika cysterny wynosi 32000 litrów (28 000 l wody, 4 000 l środka pianotwórczego). Istotne jest, aby cysterna posiadała nasady zasilające dla wody (np. 4 x 75 i 2 x 110) z możliwością tankowania od góry, oraz nasady spustowe (np. 4 x 110 po dwie z każdej strony). Mile widziany jest centralny panel sterujący z wskaźnikami i pneumatycznym sterowaniem wszystkimi zaworami. Zasilanie może zapewnić motopompa 2 x 1600 l/min na wózkach, a także dodatkowa pompa pływająca.
Dodatkowe wyposażenie może obejmować: 2 x stojak hydrantowy, 10 x W75 tłoczny, 6 x W110 tłoczny, 2 x zbieracz prądów, 6 x W110 ssawny, 2 x smok ssawny, agregat oświetleniowy 1 x 2,2 kW wraz z najaśnicami 2 x 2x500W. Istnieje możliwość zabudowania autopompy na ciągniku siodłowym, takie rozwiązania sprawdzają się w Polsce. Jednak niektórzy eksperci są zdania, że autopompa nie jest dobrym rozwiązaniem, ponieważ w przypadku awarii ciągnika, pozostaje tylko duża beczka bez możliwości użycia pompy.
W warunkach miejskich kontener do przewozu samego siebie (bez wody), z otwartym dachem i możliwością szybkiego napełnienia, może pełnić funkcję stacjonarnego punktu poboru wody przy dłuższych akcjach, po wcześniejszym zrzuceniu go z nośnika.

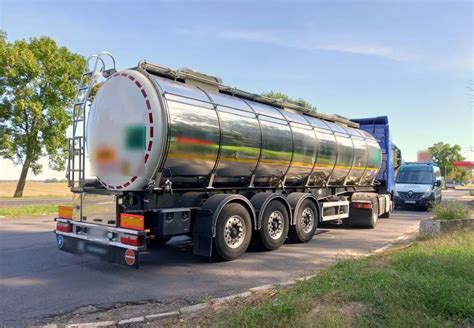

Cysterny do transportu paliw
Paliwa naftowe z uwagi na swój „wybuchowy temperament” zaliczane są do ładunków niebezpiecznych. Wymagają więc odpowiednich środków transportu w postaci dedykowanych cystern. W drogowym transporcie paliw obowiązują odmienne wymagania, niż przy ładunkach neutralnych - dotyczy to także ciągników. Istotna jest waga pojazdu - im lżejszy ciągnik, tym więcej paliwa może przewieźć, co przekłada się na niższe koszty transportu. „Wielka siódemka” europejskich producentów ciężarówek oferuje specjalne ciągniki do naczep paliwowych, wyróżniające się małą masą (poniżej 6000 kg), uzyskaną dzięki lekkiej ramie i kompaktowej kabinie, najczęściej dziennej. Preferowany model ciągnika wywodzi się ze środkowych linii ciężarówek (Volvo FM, Scania P, DAF CF, Mercedes Antos), która jest lekka i kompaktowa.
Kolejnym elementem jest mały zbiornik paliwa (300-400 l), który wystarcza dzięki nowoczesnym narzędziom logistycznym pozwalającym projektować trasy bez obaw o brak paliwa. Lekki silnik o mocy 360-400 KM jest wystarczający, ponieważ przy dystrybucji paliw ładunek szybko ubywa, a powrót do bazy odbywa się na pusto. Niekiedy montowane są dodatkowe ograniczniki prędkości (np. do 70-80 km/h) dla podniesienia bezpieczeństwa. Eliminacja kół zapasowych na rzecz serwisu ogumienia oraz kute felgi aluminiowe to kolejne punkty likwidacji masy.
Aspekty prawne i ekonomiczne transportu
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.
Przyszłość transportu z cysternami
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
