Transport towarów wrażliwych na wahania temperatury wymaga specjalistycznych rozwiązań. Jednym z nich jest izoterma samochodowa, która odgrywa kluczową rolę w logistyce wielu branż. W niniejszej artykule przybliżymy, czym jest izoterma, jak jest zbudowana, jakie są jej typy oraz w jakich zastosowaniach sprawdza się najlepiej, a także wskażemy kluczowe różnice między izotermą a chłodnią.
Czym jest Izoterma Samochodowa?
Izoterma samochodowa to specjalistyczna zabudowa pojazdu (najczęściej dostawczego, ciężarowego lub naczepy), która umożliwia utrzymanie stałej temperatury wewnątrz przestrzeni ładunkowej. Innymi słowy: izoterma nie chłodzi ładunku, ale chroni go przed zmianami temperatury z zewnątrz. Działa jak termos. Dzięki temu towar nie nagrzewa się ani nie wychładza zbyt szybko.
Pojęcie to odnosi się nie tylko do meteorologii, ale także do specjalistycznego nadwozia wykorzystywanego w transporcie drogowym. Izotermy to nadbudowa do przewozu towarów, która gwarantuje określoną temperaturę w sprecyzowanym czasie.
W polskim transporcie wyróżnia się dwa rodzaje pojazdów izotermicznych, które dzielą się w zależności od sposobu izolowania ciepła charakterystycznym dla danego nadwozia.
Zasada Działania i Budowa Izotermy
Działanie izotermy opiera się na zaawansowanej izolacji termicznej. Ściany, dach i podłoga przestrzeni ładunkowej wykonane są z materiałów o niskim współczynniku przewodzenia ciepła, takich jak płyty warstwowe z rdzeniem z pianki poliuretanowej lub polistyrenu ekstrudowanego. Dodatkowo, wszelkie mostki termiczne, czyli miejsca, przez które ciepło mogłoby uciekać lub przenikać, są minimalizowane.
Budowa izotermy samochodowej składa się przede wszystkim z lekkich materiałów, które nie mają zbyt dużego wpływu na wagę transportu. Najczęściej naczepy termoizolacyjne są zbudowane z odpornych na działanie temperatur płyt warstwowych, które charakteryzują się doskonałymi właściwościami izolacyjnymi. Ich głównym zadaniem jest zapewnienie właściwej ochrony transportowanym towarom przed temperaturą, wilgocią, pyłem i wieloma innymi czynnikami zewnętrznymi.
Dobra zabudowa izotermiczna to efekt precyzyjnego projektu i wysokiej jakości materiałów. Ściany, sufit i podłoga wykonane są z paneli o rdzeniu izolacyjnym - najczęściej z pianki poliuretanowej (PUR), PIR lub XPS. Drzwi powinny mieć podwójne uszczelki, które zapobiegają przedostawaniu się powietrza z zewnątrz. Podłoga często wykonana jest z wodoodpornej sklejki pokrytej warstwą żywicy lub aluminium ryflowanego.
Wymiana mas powietrza pomiędzy wnętrzem a otoczeniem zewnętrznym jest na naprawdę minimalnym poziomie - należy tylko pamiętać o prawidłowym zamknięciu drzwi. Niektóre towary wymagają minimalnej wymiany powietrza. Wówczas montuje się specjalne kratki wentylacyjne.
W izolacjach termicznych kluczowy jest tzw. współczynnik U (W/m²K), określany również jako współczynnik przenikania ciepła k. W praktyce oznacza to, że dobrze wykonana izoterma potrafi utrzymać stałą temperaturę przez wiele godzin - nawet w upale. Aby temperatura utrzymywała się na odpowiednim poziomie, wnętrze nadbudowy powinno być wyłożone warstwą termoizolacyjną. W branży przyjmuje się, że musi to być około 40 milimetrów materiału.
Klasyfikacja Izoterm
Izotermy dzielą się na dwa typy na podstawie rodzaju izolacji ciepła danego nadwozia (wyraża się ją poprzez wartość globalnego współczynnika przenikania ciepła k [W/(mK)]):
- Typ N - izotermiczne środki transportu z normalną izolacją - k= 0,7 W/(mK). Są to standardowe modele, które najczęściej spotyka się na drogach. Izotermy z izolacją normalną powinny być wyposażone w izolację, która jest wykonana z materiału o grubości odpowiadającej wymaganiom termoizolacyjnym. Zazwyczaj wynosi ona 40 mm.
- Typ IR - izotermiczne środki transportu ze wzmocnioną izolacją - k = 0,4 W/(mk). To nadbudowa o wzmocnionych parametrach.
Izotermy zapewniają temperatury w środku zabudowy powyżej 0 stopni Celsjusza (najczęściej od 0°C do +16°C). Wewnątrz najczęściej panuje stała temperatura, a izolacja w tego typu naczepach zazwyczaj jest aluminiowa.
Izoterma a Chłodnia: Główne Różnice
Wiele osób traktuje pojęcia izoterma i chłodnia zamiennie, ale to nie to samo. Izoterma chroni przede wszystkim przed zmianami temperatury i zazwyczaj nie posiada systemu aktywnego chłodzenia, chyba że jest to wersja z agregatem.
- Izoterma: Działa wyłącznie dzięki izolacji termicznej, utrzymując temperaturę ładunku powyżej 0°C (zazwyczaj od 0°C do +16°C). Jej współczynnik przenikania ciepła wynosi poniżej 0,7 W/m²K (dla typu N) lub do 0,4 W/m²K (dla typu IR). Tego typu przyczepy lub nadbudowy nie są wyposażone w agregaty - oznacza to, że temperatura w środku jest stała i nie można jej zmniejszać lub zwiększać.
- Chłodnia: Jest wyposażona w agregat chłodniczy o dużej wydajności, co umożliwia transport produktów w temperaturze od −20°C do +6°C. Chłodnie to środki transportu, które są wyposażone w indywidualne (bądź wspólne dla wielu środków transportu) mechaniczne źródło chłodzenia. Posiada grubsze ściany izolacyjne, a jej współczynnik przenikania ciepła to zaledwie do 0,4 W/m²K. Urządzenie, które generuje taki chłód, może być sprężarką bądź urządzeniem absorpcyjnym. Dzięki nim jest możliwe schłodzenie wnętrza takiej chłodni przy temperaturze o średniej wysokości 30 stopni Celsjusza, przy jednoczesnym utrzymaniu niskiej temperatury na poziomie, który jest określany według klasy od A do F.
Wskaźnik przechodzenia ciepła („k”) w chłodniach klasy B, C, E i F nie powinien mieć wyższą wartość niż 0,4 W/(mk).
Temperatury wnętrza chłodni według klas:
- A - od +12°C do 0°C
- B - od +12°C do -10°C
- C - od +12°C do -20°C
- D - 0°C
- E - -10°C
- F - -20°C
Dodatkowo, do transportu międzynarodowego produktów spożywczych, chłodnia wymaga certyfikatu ATP.
Zastosowanie Izoterm w Transporcie
Izotermy, choć często kojarzone z transportem żywności, mają znacznie szersze zastosowanie. Zabudowa izotermiczna pozwala wielu operatorom logistycznym realizować nawet najtrudniejsze wyzwania logistyczne. Tego typu zabudowy zostały stworzone po to, aby ułatwiały bezpieczny i szybki przewóz towarów, które szybko się psują, wymagają transportu w odpowiednich temperaturach (najczęściej od 0°C do +16°C). Rośnie zapotrzebowanie na pojazdy przystosowane do przewozu produktów wymagających stałej i określonej temperatury.
W przemyśle spożywczym
W przemyśle spożywczym, izoterma odgrywa kluczową rolę w transporcie świeżych produktów. Naczepy te są używane do przewozu owoców, warzyw, mięsa, nabiału oraz wędlin, które muszą być transportowane w odpowiedniej temperaturze, aby uniknąć ich zepsucia. Na przykład, świeże owoce, takie jak truskawki, wymagają utrzymania temperatury w zakresie od 0°C do +4°C, aby zachować swoją jakość. Izotermy są masowo wykorzystywane zwłaszcza przez piekarzy i cukierników, którym zależy na dostarczeniu świeżego i pachnącego produktu do piekarni, cukierni, sklepu oraz restauracji. Niektóre towary nawet nie powinny być zamrożone, bo negatywnie wpływa to na ich właściwości.
W przemyśle farmaceutycznym
W przemyśle farmaceutycznym izoterma odgrywa kluczową rolę w transporcie leków i szczepionek, które muszą być przechowywane w ściśle kontrolowanej temperaturze. Utrzymanie odpowiedniej temperatury jest niezbędne, aby zachować skuteczność i bezpieczeństwo produktów farmaceutycznych. Na przykład, wiele szczepionek wymaga transportu w temperaturze od +2°C do +8°C, aby zapewnić ich aktywność biologiczną. Dzięki swojej konstrukcji, izoterma chroni leki przed wpływem wysokich lub niskich temperatur zewnętrznych, co jest kluczowe w logistyce farmaceutycznej. Transportując leki, producenci muszą mieć pewność, że ich produkty dotrą do miejsca przeznaczenia w odpowiednich warunkach, co zapobiega ich zniszczeniu lub utracie skuteczności. Transport leków to nisza na rynku transportowym.
Kontrolowane systemy dostarczania leków – jak działa kontrolowane uwalnianie? – BOC Sciences
W branży elektronicznej
W branży elektronicznej izoterma jest wykorzystywana do transportu wrażliwych komponentów, które mogą być podatne na uszkodzenia w wyniku ekstremalnych temperatur. Wiele podzespołów elektronicznych, takich jak procesory czy płyty główne, wymaga utrzymania stabilnej temperatury w trakcie transportu, aby uniknąć ich uszkodzenia. Izotermiczne naczepy chronią te delikatne elementy przed wpływem wilgoci oraz skrajnych temperatur, co jest kluczowe dla ich długowieczności i wydajności. W przypadku transportu elektroniki, izoterma zapewnia nie tylko odpowiednią temperaturę, ale także bezpieczeństwo w trakcie przewozu, co jest niezwykle ważne dla producentów i dystrybutorów. Specyfika ścian oraz ich sztywna konstrukcja jest także doceniana przy przewozie materiałów wartościowych.
Kiedy Wybrać Izotermę zamiast Chłodni?
Wybór między izotermą a chłodnią zależy od specyficznych potrzeb transportowych. Izoterma to rozsądny wybór, szczególnie gdy planujesz transportować towary na krótkich lub średnich dystansach. Jest to także ekonomiczne rozwiązanie, ponieważ brak konieczności instalowania agregatu chłodniczego znacząco obniża koszty eksploatacji pojazdu. Jeśli towary są już w odpowiedniej temperaturze przed załadunkiem i nie wymagają dalszego chłodzenia, izoterma będzie bardziej ekonomicznym rozwiązaniem.
Taka zabudowa idealnie sprawdzi się, jeśli przewozisz produkty, które źle znoszą gwałtowne zmiany temperatury, ponieważ skutecznie zabezpiecza ładunek przed niekorzystnymi warunkami atmosferycznymi, takimi jak upał czy mróz. Jest to transport specjalistyczny, który wymaga utrzymywania temperatury w okolicach 0°C. Brak agregatu uniemożliwia zejście na temperatury minusowe. Jeżeli ładunek nie potrzebuje chłodzenia, ale dla jego bezpieczeństwa potrzebna będzie stała temperatura - to wybór nadwozia izoterma będzie oczywisty. Sprawdzą się również wtedy, gdy jest konieczność przetransportowania produktów wymagających odpowiedniego zabezpieczenia przed czynnikami zewnętrznymi: kurzem, pyłem, wilgocią, wysoką temperaturą. To również dobry środek transportu dla produktów, które w wyniku zmian warunków atmosferycznych mogłyby utracić swoje właściwości, dlatego konieczny jest transport takich towarów w odpowiednich temperaturach.
Warto również wziąć pod uwagę rodzaj przewożonych towarów oraz czas transportu. Chłodnie najlepiej sprawdzają się w przypadku długich, czasochłonnych tras. Natomiast w przypadku transportu towarów, które mogą wymagać zmiany temperatury w trakcie przewozu, lepszym wyborem będzie chłodnia. Decyzja o tym, którym środkiem transportu przewieźć dany towar, jest często uzależniona od charakteru i specjalnych potrzeb transportowanego produktu. Jeśli ze względu na swoją specyfikę wymaga on mniejszych temperatur niż od 0°C do 16°C, to warto zdecydować się na wybór chłodni, która od izotermowej naczepy będzie miała lepsze właściwości chłodnicze i zapewni produktom spożywczym większe możliwości.

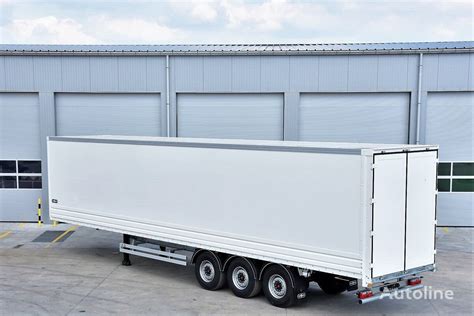

Rodzaje Pojazdów Izotermicznych w Polsce
W zasadzie po naszych drogach jeżdżą takie same pojazdy, co w innych krajach europejskich. Wszystkie pojazdy muszą spełnić nie tylko podstawowe wymagania bezpieczeństwa, określone przez polskie prawodawstwo. W przypadku pojazdów typu izoterma liczy się także współczynnik przenikania ciepła - czyli ile powietrza może uciekać na zewnątrz. Nadwozia przystosowane są do montażu zarówno na platformach, jak i podwoziach do 3,5 t.
Może to być typowa skrzynia osadzona na podwoziu, którą łatwo pomylić z chłodnią. Są to jednak pojazdy produkowane przez zewnętrzne firmy. Kupują one gotowe nadwozia od firmy motoryzacyjnej, a potem samodzielnie tworzą skrzyniową zabudowę z dodatkową warstwą izolacyjną.
Jest też drugi typ pojazdów z jednolitą zabudową - kabina kierowcy oraz tylna paka tworzą jedną bryłę. Ten drugi typ pojazdów jest już budowany przez firmy motoryzacyjne, które na zamówienie firm wykładają tylną część specjalną warstwą izolacyjną. Izotermy są również określane jako naczepy furgonowe, które umożliwiają wygodny i bezpieczny transport towarów delikatnych, np. produktów ze szkła czy przedmiotów o wysokiej wartości materialnej.
Znaczenie Kontroli Temperatury i Wyzwania Logistyczne
Utrzymanie kontrolowanej temperatury podczas transportu jest kluczowe dla zachowania jakości i bezpieczeństwa wielu produktów. Wiele towarów, takich jak leki, żywność czy komponenty elektroniczne, wymaga ściśle określonych warunków temperaturowych, aby uniknąć ich uszkodzenia lub utraty skuteczności. Niewłaściwa temperatura może prowadzić do degradacji substancji czynnych w lekach, psucia się żywności, a także uszkodzenia delikatnych elementów elektronicznych.
Kontrolowanie temperatury w trakcie transportu wpływa nie tylko na jakość produktów, ale także na ich bezpieczeństwo. W przypadku leków, niewłaściwe warunki mogą prowadzić do poważnych konsekwencji zdrowotnych dla pacjentów. Najtrudniejszy jest transport w tzw. zimnym łańcuchu dostaw, tj. w temperaturze od 2 do 8 stopni Celsjusza. Utrzymanie takiego zakresu temperatury przez czas przewozu, czyli około 48-72 godziny, stanowi poważne wyzwanie logistyczne.
Brak odpowiedniej temperatury podczas transportu może prowadzić do poważnych konsekwencji. W przypadku leków, niewłaściwe warunki mogą spowodować ich degradację, co zagraża zdrowiu pacjentów. W przypadku żywności, niewłaściwe temperatury mogą prowadzić do psucia się produktów, a tym samym do strat finansowych. Ogólnie rzecz biorąc, niewłaściwe zarządzanie temperaturą w transporcie może prowadzić do strat finansowych, a także do utraty reputacji firmy.
Nowoczesne Technologie w Transporcie Izotermicznym

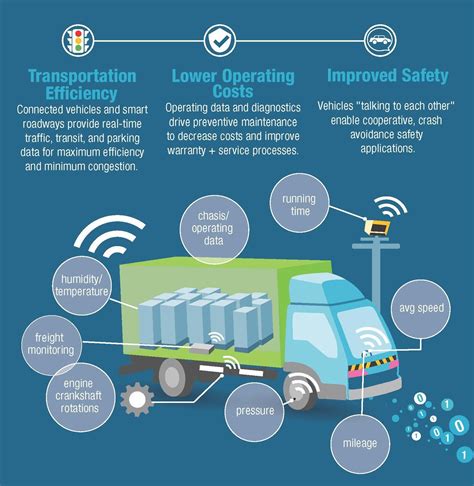

W dobie rosnącej potrzeby na kontrolę temperatury w transporcie, nowoczesne technologie stają się kluczowym elementem logistyki. Wykorzystanie inteligentnych systemów monitorowania pozwala na ciągłe śledzenie warunków panujących w izotermicznych naczepach. Dzięki zastosowaniu czujników IoT (Internet of Things), firmy mogą na bieżąco zbierać dane o temperaturze, wilgotności i innych istotnych parametrach, co umożliwia natychmiastową reakcję w przypadku odchyleń od normy.
W przyszłości, rozwój technologii blockchain w logistyce może wprowadzić jeszcze wyższy poziom przejrzystości i bezpieczeństwa w transporcie towarów wymagających kontrolowanej temperatury. Dzięki zdecentralizowanej bazie danych, wszystkie informacje dotyczące transportu, w tym historia temperatur, będą mogły być łatwo weryfikowane przez wszystkie zainteresowane strony.
Cechy Dobrej Jakości Zabudowy Izotermicznej
Dobra jakość zabudowy izotermicznej jest kluczowa dla skuteczności transportu. Powinna charakteryzować się:
- Wysoką jakością materiałów: Użycie odpowiednich, wytrzymałych materiałów, które utrzymują załadunek w odpowiedniej temperaturze, gwarantuje bezpieczny transport.
- Skuteczną izolacją: Ściany, sufit i podłoga muszą być wyłożone specjalnymi materiałami termoizolacyjnymi, które blokują ucieczkę powietrza na zewnątrz. Izolacja materiałowa powinna być taka, która nie ściera się.
- Minimalizacją mostków termicznych: Wszelkie miejsca, przez które ciepło mogłoby uciekać lub przenikać, muszą być zminimalizowane.
- Podwójnymi uszczelkami w drzwiach: Zapobiegają przedostawaniu się powietrza z zewnątrz, zapewniając maksymalne uszczelnienie.
- Sterylnością: Zachowanie tego czynnika w nienagannym stanie jest niezwykle ważne, szczególnie w przypadku transportu żywności i leków.
- Atestami i certyfikatami: Zapewniają zgodność z wymogami prawnymi i branżowymi.
Możliwa jest również własna konfiguracja nadwozia, z wyposażeniem dodatkowym, takim jak drzwi boczne czy listwy do mocowania ładunku. Izotermy samochodowe trzymają ustalaną temperaturę przez całą podróż, co sprawia, że są inwestycją na lata. Z roku na rok przepisy odnoszące się do przewozu żywności lub leków stają się coraz bardziej restrykcyjne. Pojazdom przewożącym tego typu asortyment stawia się coraz większe wymagania.
