Branża transportowa stale się rozwija, a ciągniki siodłowe są fundamentem współczesnej logistyki. Na polskich drogach codziennie można spotkać setki ciężarówek i innych pojazdów przeznaczonych do transportu materiałów, które zastąpiły kolej, co znacząco przyspieszyło gospodarkę rynkową. Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. Ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.
Zastosowanie i Konstrukcja Ciągnika Siodłowego
Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Podstawowa różnica leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi.
Typy Ciągników Samochodowych
Wyróżnia się dwa rodzaje ciągników samochodowych: balastowe i siodłowe. Oba przeznaczone są głównie do ciągnięcia naczepy, która nie ma własnego napędu. Najpopularniejsze są auta w wersji z siodłem, które sprawia, że pojazd jest niezwykle skrętny nawet przy dużym obciążeniu. Jednak chętnie wykorzystywane są także ciągniki balastowe, ze względu na możliwość ciągnięcia przyczep o wielu osiach i dużej ładowności.
Pojazdy balastowe i siodłowe różnią się nie tylko liczbą osi czy skrętnością, ale także wagą oraz rozwiązaniami technologicznymi. Wśród dostępnych modeli wyróżnia się:
- Lekkie ciągniki siodłowe: To, ile waży ciągnik siodłowy, jest ściśle kontrolowane przez przepisy. Na rynku z powodzeniem można znaleźć ciągniki o wadze 6 lub 7 ton, które razem z naczepą ważą nie więcej niż 12-13 ton, jak np. Scania P, Volvo FM, czy DAF CF. Kabiny tych samochodów zazwyczaj mają niewielkie rozmiary i są pozbawione wielu udogodnień, m.in. łóżka, jednak doskonale sprawdzają się w transporcie krajowym oraz dla kierowców, którzy na noc wracają do domu. Dzięki niewielkiej wadze mają dużą ładowność, do nawet 27-28 ton!
- Ciągniki siodłowe z hydrauliką: Wbudowany zestaw hydrauliczny jest niezbędny w ciągnikach siodłowych z przyczepą. To nowoczesne rozwiązanie umożliwia wywroty oraz rozładunek paliw, a także gazu. Dzięki hydraulice cały proces przebiega sprawnie i bezpiecznie dla wszystkich pracowników. Układ jest także niezbędny do obsługi ruchomej podłogi w naczepach.
Przepisy i Kwestie Prawne: Ciągniki Siodłowe Poniżej 3,5 Tony DMC (Kategoria B+E)
Pytania dotyczące prawnych uwarunkowań dotyczących ciągników siodłowych na kategorię B, o DMC poniżej 3,5 tony, są częste. Ile może ważyć zestaw złożony z 3,5-tonowego ciągnika oraz naczepy, z jakimi trzeba się przy tym liczyć podatkami i czego oczekiwać w przypadku kontroli drogowej? Wszystko to pytania, na które nierzadko nie potrafią odpowiedzieć nawet policjanci, funkcjonariusze ITD, czy też diagności.

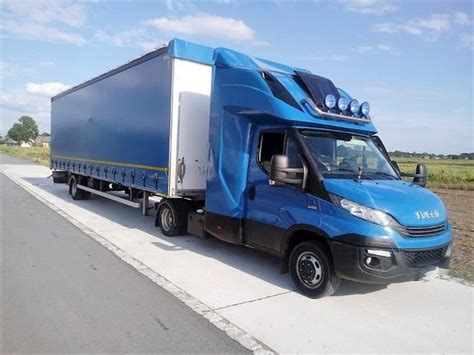

Przypadek Iveco Daily z Naczepą na Kategorię B+E
Przykładem osoby, która zmierzyła się z tymi wyzwaniami, jest Filip. W 2014 roku, planując zakup pojazdu do pracy z 15-paletową solówką, zamiast typowej solówki wybrał Iveco Daily 50C13 z naczepą. Ten zestaw, wcześniej użytkowany w Niemczech, trafił do Filipa w listopadzie 2014 roku i od tamtego czasu był wielokrotnie kontrolowany. Mimo to nigdy nie doszło do sytuacji, w której ITD lub policja nakazały przeładunek towaru lub wystawiły mandat z tytułu niezgodności pojazdu z prawem.
Opisywany zestaw ma aż 8,7 tony DMC i około 5 ton ładowności, a jednocześnie można się nim poruszać z prawem jazdy kategorii B+E. Jak to możliwe, skoro samo Daily jest samochodem 3,5-tonowym? Prawda na ten temat jest nieco zaskakująca - w ustawie Prawo o ruchu drogowym po prostu nie ma osobnych norm dla ciągników siodłowych o DMC poniżej 3,5 tony. W praktyce sytuacja wygląda więc tak, że 3,5-tonowe Iveco Daily z przyczepą może ważyć maksymalnie 7 ton (3,5+3,5), ale za to 3,5-tonowe Iveco Daily z naczepą może ważyć tyle, na ile zezwala jego homologacja. W przypadku opisywanego samochodu jest to 8,7 tony, a cyfrę tę znajdziemy naturalnie pod maską, na oryginalnej tabliczce znamionowej.
Z tym bywa bardzo różnie u policjantów, funkcjonariuszy ITD i diagnostów. Filip opowiadał na przykład o zatrzymaniu jego Daily w Jarocinie, gdzie „drogówka” próbowała udowodnić kierowcy, że „naczepa przekracza maksymalne DMC przyczepy”. Trafił się również diagnosta, który odmówił wydania na opisywane Iveco przeglądu, gdyż jak stwierdził, tego typu ciągniki siodłowe się nie zdarzają. Jeśli jednak zna się przepisy na pamięć i nie da sobie niczego w mówić, bez problemu przejdzie się i przegląd, i kontrolę.
Wymagane Uprawnienia i Opłaty
W kontekście uprawnień dla kierowcy, kierowca tego zestawu nie musi mieć kwalifikacji wstępnej, a zresztą kwalifikacji wstępnej na kategorię B+E po prostu jeszcze nie wynaleziono. Pogląd, że jeśli zestaw przekracza 7 tony, to od razu trzeba mieć C+E, również nie jest prawdą, gdyż obecność naczepy nie zwiększa przecież DMC samego ciągnika. Co natomiast bezwzględnie trzeba mieć, to licencja na transport, viaBOX, ogranicznik prędkości, tachograf oraz kilka tysięcy na opłaty. Z jakiegoś powodu ubezpieczenie OC na ciągnik siodłowy o DMC do 3,5 tony jest wyjątkowo wysokie, w przypadku Filipa wynosząc ponad 3 tys. złotych, a do tego dochodzi jeszcze około 1,5 tys. złotych.
Aspekty Techniczne i Eksploatacyjne
Taki 8,7-tonowy zestaw okazał się mieć też kilka ogromnych zalet. Jest on przede wszystkim wyjątkowo zwrotny i przy odrobinie chęci można nim wjechać naprawdę wszędzie, w tym nawet na teren typowych ogródków działkowych. Gdyby natomiast próbować zrobić coś takiego 15-paletową solówką, to sprawa skończyłaby się dosłownie na ogrodzeniu lub na jakimś murku. Opisywane Daily ma także ogromną zaletę w postaci przeszklonej tylnej ściany, znacznie ułatwiającej manewrowanie. Cofanie pod rampę na prawe lustro? W tym samochodzie to żaden problem, z tym jednak zastrzeżeniem, że zamiast używać lusterka lepiej się po prostu obrócić, widząc w ten sposób i koniec zestawu, i samą rampę.
Trudno też nie zauważyć różnic w bezpieczeństwie między takim właśnie Daily z naczepą a typowym dla polskich dróg, 15-paletowym Daily zarejestrowanym po prostu na 3,5-tonowy samochód dostawczy. Patrząc na komunikaty ITD można stwierdzić, że oba z tych pojazdów poradzą sobie z około 4-tonowym obciążeniem, jako że przeładowywanie „Dajlaków” jest na porządku dziennym. Różnica jest jednak taka, że ważący na przykład 8 ton „bus” jedynie utrzyma się w ruchu, zaś ważący 8,5 tony ciągnik z naczepą nie tylko będzie mógł jechać, ale także będzie mógł całkiem skutecznie hamować.
Układ Hamulcowy
Działanie hamulców bazuje na elektrycznym kompresorze, zaś ich użycie jest bajecznie proste. Wciskając hamulec zasadniczy ciągnika, po chwili hamować zaczyna także naczepa, zaś kiedy chcemy zablokować hamulce w samej naczepie, wystarczy, że zaciągniemy ręczny samochodu na dokładnie jeden „ząbek”. Samo hamowanie pustym, ważącym 4 tony zestawem z prędkości mniej więcej 40 km/h prezentuje, że różnica w skuteczności hamowania z aktywnymi hamulcami naczepy jest ogromna.
Gdzie jest naczepa? GT Trailers, BE-Combi i Iveco Daily –jak zwiększyć ładowność w dostawczaku?
Wydajność i Aerodynamika
Sama naczepa okazała się być konstrukcją całkowicie bezproblemową, i to pomimo faktu wykonania jej głównie z aluminium ćwierć wieku temu, w 1992 roku. Bezproblemowe okazało się także samo Daily, choć trzeba przyznać, że naprawdę nie miało ono lekko. Pod maską pracuje tutaj jedynie 130 KM, generowane przez 2,8-litrowy silnik, zaś ogromna przestrzeń między ciągnikiem a naczepą tworzy poważne zawirowania powietrza.
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Systemy Bezpieczeństwa
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą.
Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.

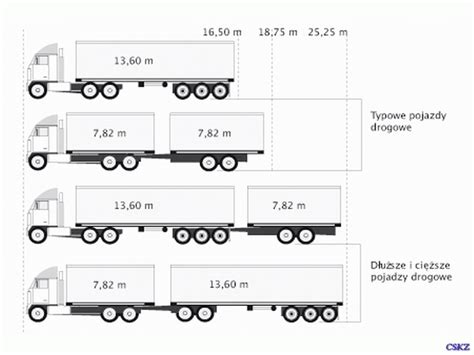

Konfiguracje Osi i Dopuszczalna Masa Całkowita (DMC)
Liczba osi w ciągnikach siodłowych zależy od ich konfiguracji oraz potrzeb transportowych. Standardowe modele posiadają zazwyczaj 2 osie, jednak na rynku dostępne są również trzyosiowe rozwiązania. Naczepy mogą mieć od jednej do trzech osi, co wpływa na całkowitą liczbę osi w pojeździe. Oznaczenia takie jak 4x2 czy 6x4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4x2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6x4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach.
W Polsce, dopuszczalna masa całkowita (DMC) zespołu pojazdów jest uzależniona od liczby osi. W przypadku zespołu składającego się z ciągnika siodłowego z dwiema osiami i naczepy z trzema osiami, DMC wynosi 42 tony. Dla ciągnika siodłowego z trzema osiami, DMC może wynosić nawet 44 tony, co jest istotne w kontekście transportu intermodalnego. Ciągniki dwuosiowe są bardziej ekonomiczne w eksploatacji i mają niższe koszty utrzymania. Natomiast trzyosiowe ciągniki lepiej radzą sobie w trudnych warunkach drogowych i przy dużych obciążeniach.
Konfiguracja osi ma istotny wpływ na transport intermodalny, gdzie różne środki transportu są używane do przewozu towarów. Pojazdy z trzema osiami są często preferowane w tym kontekście, ponieważ oferują lepszą stabilność i ładowność, co jest kluczowe przy przeładunkach między różnymi środkami transportu. Wysoka nośność i lepsze rozłożenie ciężaru pomagają w minimalizacji ryzyka uszkodzenia ładunku podczas transportu.
Wymiary i Rodzaje Naczep
Samochodowe pojazdy transportowe, w tym ciągniki siodłowe, podlegają ścisłym regulacjom prawnym, przede wszystkim po to, aby zapewnić bezpieczeństwo pojazdom i zespołom pojazdów poruszającym się po drogach krajowych i międzynarodowych. Kwestia wymiarów ciężarówek jest dosyć precyzyjnie określona w rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r.
- Szerokość: Samochodu ciężarowego z zasady nie powinna przekraczać 2,55 m. W przypadku pojazdu z izolacją termiczną (izotermy), gdzie grubość ścian bocznych przypada na każdą po minimum 45 mm, limit wydłuża się do 2,6 m.
- Wysokość: Maksymalna wysokość ciężarówki, w tym ciągnika siodłowego z naczepą, to 4 m.
- Długość: Dla zespołu trzech pojazdów często spotyka się jeszcze jedno ograniczenie do 22 m. Jeśli długość ciągnika siodłowego z naczepą jest większa, wówczas można ubiegać się o specjalne pozwolenie na przejazd.
Ciągnik siodłowy z naczepą może transportować niemal każdy rodzaj ładunku na dowolną odległość. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia.
Kabina Kierowcy: Biuro, Sypialnia, Centrum Dowodzenia
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.
Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Aspekty Ekonomiczne i Prawne Działalności Transportowej
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu.
Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności. Używane pojazdy są w dobrej cenie, jednak często mają duży przebieg kilometrów. Najkorzystniej kupować 2-3 letnie auta, np. poleasingowe, które były wykorzystywane wyłącznie w transporcie krajowym.
Regulacje Prawne i Ubezpieczenia
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek. Cena ubezpieczenia dla ciągnika siodłowego waha się od kilku do kilkunastu tysięcy złotych. Na wysokość składki wpływ mają model pojazdu, pojemność silnika, sposób użytkowania, wysokość zniżek zgromadzonych przez właściciela, ryzyko związane z poruszaniem się po drodze, historia ubezpieczenia oraz wypadków, a także wysokość sum gwarantowanych.
Przyszłość Ciągników Siodłowych
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.
Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
Uwaga: Zdarzenie z Żółtą Naczepą
W kontekście różnorodności naczep, warto wspomnieć o zdarzeniach drogowych. Wczoraj, 7 października 2022 roku, około godz. 15.40 na Autostradowej Obwodnicy Wrocławia w okolicy zjazdu Wrocław Stadion doszło do tragicznego wypadku drogowego, w którym zginął 51-letni kierujący samochodem marki Opel Vectra koloru srebrnego. Z dotychczas zebranych informacji wynika, że w zdarzeniu tym oprócz w/w brały jeszcze udział dwa inne pojazdy: Mercedes 400 GLS oraz ciągnik siodłowy koloru czarnego z naczepą-cysterną (silosem) koloru żółtego. Samochód ciężarowy jechał wczoraj autostradą A8 w stronę Warszawy. Wrocławscy policjanci poszukują kierowcy tego pojazdu i proszą wszystkie osoby, które były świadkami tego zdarzenia, o kontakt telefoniczny lub osobisty z dyżurnym KP Wrocław-Fabryczna.
