Definicja i Charakterystyka Cementowozów
Cementowozy to specjalistyczne samochody ciężarowe lub naczepy silosowe, przeznaczone do transportu cementu luzem. Charakteryzują się specjalnym zbiornikiem na cement, umieszczonym zazwyczaj z tyłu pojazdu. Przekrój pionowy takiego pojazdu kształtem przypomina odwróconą gruszkę. Wewnątrz znajdują się tzw. komory - lejki, oddzielone przegrodami, ale dzielące wspólną górną przestrzeń.
Podczas transportu cementu ważne jest, aby zbiornik był dobrze zabezpieczony przed uszkodzeniami i wilgocią, ponieważ cement jest wrażliwym materiałem i może ulec zniszczeniu. Dlatego cementowozy są wyposażone w specjalne systemy ochrony zbiornika, takie jak osłony lub pokrywy, które chronią zbiornik przed uszkodzeniami i wilgocią.
Kluczowe Elementy Budowy Cementowozu
Korpus Zbiornika
Korpus zbiornika jest głównym elementem cementowozu, zaprojektowanym do przechowywania dużych ilości cementu.
Kształt zbiornika
- Zbiorniki cylindryczne to klasyczny wybór, są stosunkowo proste w produkcji, a ich zaokrąglony kształt zapewnia dobrą integralność strukturalną, co pozwala im wytrzymać ciśnienie cementu.
- Zbiorniki w kształcie litery V zostały zaprojektowane z myślą o wydajności rozładunku, umożliwiając płynniejszy przepływ cementu w kierunku punktu wyładowania dzięki grawitacji, zmniejszając ryzyko pozostawienia resztek.
Materiał Wykonania
- Stal węglowa jest mocna i trwała, odporna na duże obciążenia, co czyni ją doskonałym wyborem do ciężkich zastosowań. Jest jednak dość ciężka.
- Przeciwnie, stop aluminium jest znacznie lżejszy, co przekłada się na większą oszczędność paliwa w dłuższej perspektywie. Jest również odporny na korozję lepiej niż stal węglowa, dzięki czemu ma dłuższą żywotność, choć jest droższy w produkcji.
Układ Pneumatyczny
Układ pneumatyczny jest niezbędny zarówno do załadunku, jak i rozładunku cementu. Wykorzystuje sprężone powietrze do wytworzenia podciśnienia, które zasysa cement do zbiornika, oraz do wypychania go podczas rozładunku.
Porty i Zawory
Cementowozy są wyposażone w specjalne porty do załadunku i rozładunku. Zawory nadmiarowe ciśnienia mają kluczowe znaczenie dla utrzymania bezpiecznego poziomu ciśnienia w zbiorniku.
Podwozie i Koła
Podwozie podtrzymuje zbiornik i jest zaprojektowane tak, aby wytrzymać duże obciążenia.
System Rozładunku
Istnieją dwa główne typy systemów rozładunku: przedmuch, który wykorzystuje sprężone powietrze do szybkiego wypychania cementu, oraz przepływ grawitacyjny, który jest prostszy i ma mniej elementów, ale może nie być tak szybki jak system wydmuchowy.
Zawieszenie i Osie
Konstrukcja zawieszenia i osi odgrywa kluczową rolę w stabilności cysterny, zwłaszcza gdy jest w pełni załadowana. Oferowane są różne rodzaje układów zawieszenia:
- Resory piórowe są proste, niezawodne i stosunkowo niedrogie, jednak mogą nie zapewniać płynnej jazdy na nierównych drogach.
- Zawieszenie pneumatyczne jest bardziej zaawansowane, potrafi dostosować się do różnych obciążeń i warunków drogowych, zapewniając znacznie wygodniejszą i stabilniejszą jazdę.
Większa liczba osi pozwala na bardziej równomierne rozłożenie ciężaru cysterny, co jest istotne dla zachowania zgodności z przepisami wagowymi.
Aerodynamika i Pojemność
Aerodynamika może mieć znaczący wpływ na wydajność, zmniejszając opór powietrza dzięki zaokrąglonym krawędziom i opływowemu kształtowi. Pojemność cysterny, dostępna w różnych rozmiarach i konfiguracjach, wpływa na ilość transportowanego cementu i wymagania dotyczące silnika pojazdu.
Proces Działania: Załadunek, Transport i Rozładunek Cementu
Załadunek
Załadunek cementowozu następuje przez tzw. włazy umieszczone w górnej części naczepy, których liczba zależy od ilości zastosowanych przegród. Przed załadunkiem cysterna jest ustawiana w pobliżu silosu cementu w zakładzie produkcyjnym. Kierowca rozkłada barierkę bezpieczeństwa, wchodzi na naczepę, otwiera pokrywę otworu zasypowego poprzez odkręcenie śrub mocujących, a następnie podjeżdża pod tzw. rękaw załadunkowy i rozpoczyna właściwy załadunek. System pneumatyczny wykorzystuje sprężone powietrze do przemieszczania cementu, co jest znacznie szybsze i czystsze niż ładowanie ręczne.
Przed otwarciem pokrywy otworu zasypowego należy sprawdzić wskazanie manometru, aby upewnić się, że nastąpiło wyrównanie ciśnienia z atmosferą na zewnątrz. Bezpośrednio przed rozpoczęciem załadunku należy również sprawdzić, czy zamknięte są denne klapy opróżniające oraz zawory zamykające. Załadunek z reguły odbywa się bezpośrednio na wadze, co pozwala na bieżącą kontrolę ilości ładowanego materiału. Jeden transport cementu to z reguły 27-28 t, w zależności od specyfikacji zespołu pojazdów, jednak zawsze do 40 t DMC. Po napełnieniu zbiornika kierowca zamyka otwory zasypowe, odbiera dokumenty transportowe i rozpoczyna podróż do odbiorcy.
JAK POWSTAJE CEMENT w FABRYKACH 🏭 | PROCES PRODUKCJI
Transport
Po załadowaniu cementowóz jest gotowy do transportu. Kierowca musi przestrzegać przepisów dotyczących masy całkowitej oraz zasad bezpieczeństwa drogowego.
Rozładunek
Po przyjeździe do odbiorcy kierowca ustawia pojazd w wyznaczonym miejscu przy silosie stacjonarnym, do którego należy przepompować transportowany materiał. Pojazd należy zatrzymać na powierzchni możliwie równej i utwardzonej. Przed czynnościami wyładunkowymi należy sprawdzić, czy zamknięte są pokrywy otworów wysypowych, wyloty i zawory, oraz podłączyć przewód doprowadzający sprężone powietrze od kompresora do systemu wyładowczego, a także przewód przenoszący materiał z naczepy silosowej do silosu stacjonarnego odbiorcy. Przewody, potocznie nazywane wężami, stanowią wyposażenie pojazdu i są przewożone w specjalnych tubach z boku naczepy. Podłączenia należy wykonać ręcznie za pomocą kluczy hakowych oraz zabezpieczyć je na wypadek nieumyślnego odkręcenia poprzez opaski zabezpieczające.
Po włączeniu kompresora następuje zasilenie zbiornika naczepy sprężonym powietrzem. Otwarcie zaworu wyładunku materiału z wybranej komory zbiornika powoduje przepływ materiału między naczepą a silosem odbiorcy. W zależności od odległości do silosu i rodzaju transportowanego materiału należy odpowiednio sterować przepływem powietrza, utrzymując stałe ciśnienie. Po zakończeniu wyładunku pierwszej komory trzeba powtórzyć czynność z drugą komorą, przełączając zawór sterujący wyładunkiem. Po całkowitym opróżnieniu naczepy silosowej należy dopilnować, aby całkowicie opróżnić również przewód wyładowczy. Następnie otwiera się zawór odpowietrzający w celu wyrównania ciśnienia wewnątrz naczepy z ciśnieniem na zewnątrz.
JAK POWSTAJE CEMENT w FABRYKACH 🏭 | PROCES PRODUKCJI
Zalety Używania Cementowozów
Wydajność i Oszczędność
Jedną z największych zalet korzystania z cementowozów jest możliwość transportu dużych ilości cementu za jednym razem. Zamiast odbywać wielokrotne podróże mniejszymi ciężarówkami lub kontenerami, cementowóz może przewozić ogromną ilość proszku cementowego. Oznacza to mniej podróży, co pozwala zaoszczędzić czas, paliwo i zmniejszyć ogólny ślad węglowy. Biorąc pod uwagę te korzyści, mniejsza liczba przejazdów oznacza niższe koszty paliwa i mniejsze zużycie pojazdu, co sprawia, że użycie cementowozu jest opłacalnym rozwiązaniem do transportu cementu.
Bezpieczeństwo i Ochrona Materiału
Cement jest bardzo wrażliwym materiałem, który może łatwo zostać zanieczyszczony wilgocią, brudem lub innymi substancjami obcymi. Cementowóz został zaprojektowany tak, aby zapewnić bezpieczeństwo cementu podczas transportu, posiadając szczelny zbiornik, który uniemożliwia przedostanie się elementów zewnętrznych. Zbiornik jest wykonany z wysokiej jakości materiałów, wyposażony w szereg zaworów bezpieczeństwa i czujników monitorujących ciśnienie i poziom cementu. Ponadto cementowóz został zaprojektowany tak, aby był stabilny na drodze, z nisko położonym środkiem ciężkości i dobrze wyważoną konstrukcją, co zmniejsza ryzyko przewrócenia się. Mniejsze ryzyko zanieczyszczenia oznacza także mniej odpadów i mniej problemów podczas prac budowlanych, co pozwala zaoszczędzić dużo pieniędzy na naprawach i przeróbkach.
Łatwość Obsługi i Wszechstronność
Załadunek i rozładunek cementu, które tradycyjnie mogły być kłopotliwe i czasochłonne, w przypadku cementowozu są dziecinnie proste dzięki układowi pneumatycznemu, umożliwiającemu szybkie i precyzyjne przenoszenie materiału bez bałaganu. Cysterny do cementu są dostępne w różnych rozmiarach i konfiguracjach, co czyni je bardzo uniwersalnymi. Można wybrać mniejszą cysternę do projektów o ograniczonych przestrzeniach lub większą o większej ładowności do projektów o dużej skali. Cementowozy można również dostosować do konkretnych wymagań, np. wyposażając je w systemy ogrzewania zapobiegające zamarzaniu cementu w niskich temperaturach.
Rodzaje Cementowozów i Ewolucja Metod Transportu
Cementowozy Drogowe
Cementowozy drogowe budowane są najczęściej bądź w postaci naczep ciągników siodłowych, bądź przyczep do ciągników, wreszcie w postaci samodzielnych jednostek samochodowych. Przykładem wczesnych rozwiązań jest cementowóz firmy Blumhardt, stosowany na początku wprowadzania transportu cementu luzem, zaopatrzony w trzy pojemniki stojące, każdy o pojemności 5,5 m3 (18-20 t cementu). Przeładowywanie cementu odbywało się pneumatycznie nadciśnieniem powietrza wytwarzanym przez sprężarkę turbinową.
Począwszy od roku 1959 w Polsce budowano w znacznej liczbie cementowozy produkcji własnej, m.in. naczepy typu CNŻ-11 w postaci pojemnika walcowego samonośnego o ładowności 11 000 kG, na ciągniku siodłowym „Żubr”, oraz naczepy typu CN-61 z pojemnikiem walcowym samonośnym o ładowności 6000 kG, na ciągniku siodłowym typu Star-C 25S, opróżniane pneumatycznie w ciągu 12 minut na odległość 20 m i wysokość do 15 m. Inny przykład to cementowóz budowany w NRF przez firmę Haller z jednym dużym pochyłym pojemnikiem na cement. Zbiornik cementowozu zaopatrzony jest w porowate płytki, przez które sprężone powietrze, przepływając licznymi drobnymi strumieniami, rozluźnia masę cementu i wprawia ją w ruch w kierunku wylotu i rurociągu łączącego pojemnik z zasobnikiem na placu budowy.
Współczesne Floty - Przykład Ruta Transport

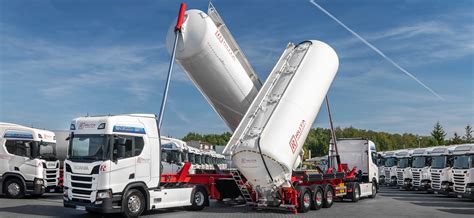

Firma Ruta Transport specjalizuje się w transporcie drogowym neutralnych materiałów sypkich luzem w naczepach typu silos. We flocie firmy znajduje się ponad 140 zestawów drogowych, z czego ponad połowę stanowią cementowozy. Wykorzystuje silosy leżące (tzw. dolnozsypy lub cementowozy) o pojemności 34 m3 i 37 m3 oraz silosy podnoszone (tzw. kiprowane) o pojemności 45 m3 i 60 m3 marki Spitzer Silo-Fahrzeugwerke, z ciągnikami siodłowymi marki Scania. W cementowozach transportuje się cement, popiół lotny, a także wapno, przy czym naczepy przewożące wapno są przeznaczone wyłącznie do tego produktu. Cement i popiół lotny są wobec siebie neutralne, dlatego przed załadunkiem jednego gatunku materiału wystarczy, że naczepa zostanie dokładnie opróżniona z resztek wcześniej transportowanego drugiego rodzaju materiału.
Alternatywne Metody Rozładunku i Transportu
Metoda transportu pneumatycznego, choć dla materiałów sypkich przy większych i średnich instalacjach (cementownie) jest często niezastąpiona, może być zbyt kosztowna w eksploatacji przy małych instalacjach. Dlatego przy przeładunkach luźnego cementu z cementowozu do niewielkich zbiorników na placach budowy konstruktorzy poszukują tańszych w eksploatacji rozwiązań mechanicznych, zamiast pneumatycznych. Przykładem są cementowozy wyposażone w przenośniki ślimakowe i wielonaczyniowe, przy czym wyładowywanie cementu odbywa się za pomocą poziomego przenośnika ślimakowego, a podnoszenie za pomocą przenośnika kubełkowego do wysokości ok. 8,0 m, co wystarcza do załadowywania małych silosów o pojemności 20-25 ton.
Przewozy kolejowe cementu luzem odbywają się za pomocą specjalnych wagonów zaopatrzonych w pojemniki do cementu, których budowa w zasadzie nie różni się od cementowozów typu drogowego. W ostatnich latach produkuje się wagony typu CWL-24 na podwoziu wagonu towarowego, z 3 pojemnikami po 6,3 m3, mieszczącymi 17,5-25,5 T cementu.
Przewóz i składowanie cementu luzem, zamiast w workach papierowych, spowodowało zasadniczą zmianę sposobów przeładunkowych cementu, a mianowicie z ręcznych i mechanicznych na pneumatyczne pod ciśnieniem. Pneumatyczny transport cementu polega na wykorzystaniu siły nośnej strumienia powietrznego znajdującego się pod ciśnieniem i płynącego z taką prędkością, która zabezpiecza przemieszczanie się cząstek cementu w postaci zawiesiny. W wyniku przepływu cementu przez rurociągi stalowe i węże (przebieg zamknięty) następuje bardzo znaczne ograniczenie strat i rozkurzu w porównaniu z otwartymi przeładunkami ręcznymi oraz mechanicznymi. Jednakże te znaczne korzyści odbywają się częściowo kosztem zwiększenia zużycia energii, jakiej wymaga przemieszczanie cementu w postaci zawiesiny w strumieniu powietrza w rurociągach, w porównaniu z energią zużywaną przy transporcie mechanicznym.
Konserwacja i Długa Żywotność Cementowozów
Podczas eksploatacji cementowozów zwraca się szczególną uwagę na terminową wymianę elementów narażonych na największe zużycie. Są nimi wszelkiego rodzaju połączenia i uszczelnienia. Dbanie o ich dobrą jakość gwarantuje brak ubytków powietrza, jednocześnie przyspieszając wyładunek, a tym samym zmniejszając zużycie paliwa podczas tego procesu. Szczelność połączeń w złączach przewodów wyładowczych zapobiega wydostawaniu się z nich transportowanego materiału, zanieczyszczeniu miejsca wyładunku, jak również chroni oczy i drogi oddechowe operatora przed zapyleniem. Oprócz tego należy w sposób szczególny dbać o zawór bezpieczeństwa, jak i sprawdzać prawidłowość wskazań manometrów.
Ważnym elementem jest utrzymywanie we właściwym stanie sprzęgu naczepy z ciągnikiem siodłowym. Odpowiednie nasmarowanie tego elementu powoduje brak naprężeń między ciągnikiem a naczepą, co w efekcie zapobiega pęknięciom zbiornika oraz konstrukcji samonośnej naczepy. Dzięki systematycznym przeglądom technicznym i terminowej wymianie najbardziej wrażliwych na zużycie komponentów uzyskuje się długą żywotność cementowozów.
