Wprowadzenie do Zestawu Transportowego

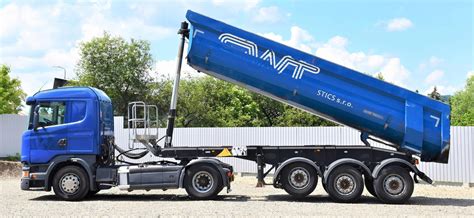

Ciągnik siodłowy to specjalistyczny pojazd ciężarowy, którego głównym zadaniem jest ciągnięcie naczep, a nie przewóz ładunku na własnej ramie. To właśnie od charakterystycznego „siodła”, czyli mechanizmu sprzęgającego naczepę z pojazdem, pochodzi jego nazwa. Umożliwia ono nie tylko fizyczne połączenie zestawu, ale także przenosi część masy ładunku na tylną oś ciągnika, co zwiększa stabilność i przyczepność całego zestawu.
Naczepa wywrotka to jedno z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, takich jak piasek, żwir, asfalt czy gruz. Jej zadaniem jest przewiezienie ładunku i rozładowanie go przez uniesienie skrzyni (zazwyczaj do tyłu, rzadziej na bok). Naczepa wywrotka jest formą naczepy samowyładowczej, której elastyczność i wyższa wydajność odgrywają niezastąpioną rolę w sektorach budowlanym, górniczym czy rolniczym.
Rola Ciągnika Siodłowego
Konstrukcja ciągnika siodłowego różni się od klasycznej ciężarówki, ponieważ nie posiada on własnej przestrzeni załadunkowej. Całość mocy napędowej skupia się na układzie trakcyjnym, silniku, skrzyni biegów, osi oraz kabinie kierowcy. W nowoczesnych konstrukcjach szczególną uwagę przykłada się do budowy ramy oraz wytrzymałości układu napędowego, ponieważ pracują one pod dużym obciążeniem niemal bez przerwy.
Rola Naczepy Wywrotki
Środowisko pracy naczepy wywrotki jest zwykle trudne, a stan dróg bywa skomplikowany. Pojazd musi pokonywać duże odległości, dlatego musi być wytrzymały i lekki, aby zapewnić efektywność ekonomiczną użytkownikowi. Elastyczność związana z podmienianiem naczep powoduje, że flota przedsiębiorstwa przewozowego jest bardziej mobilna i w drodze powrotnej może skorzystać z tak zwanego transportu powrotnego.
Szczegółowa Konstrukcja Ciągnika Siodłowego
Mechanizm Sprzęgający - Siodło
Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika, co zwiększa pole zakrętu i ma niebagatelne znaczenie w ciasnych miejscach. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Siodła w ciągnikach są uniwersalne oraz standaryzowane, co pozwala na podpięcie naczepy dowolnego typu i producenta. Proces zaczepiania i odczepiania naczepy nie jest skomplikowany i może go z powodzeniem wykonać jedna osoba.
Układ Napędowy i Przeniesienia Mocy
Współczesny ciągnik siodłowy to cud inżynierii. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6. Ważniejszy od samej mocy jest moment obrotowy (Nm), ponieważ to on decyduje o zdolności ciągnięcia ładunku przy niskich obrotach (podjazdy, start z obciążeniem). Krzywa momentu obrotowego powinna zapewniać dostępność momentu już przy niskich obrotach (np. 900-1100 obr/min).
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują zautomatyzowane skrzynie biegów (AMT), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę. Dobór skrzyni powinien odpowiadać stylowi pracy, a przełożenie mostu (final drive) powinno być dobrane do prędkości roboczej.
Konfiguracje Osi i Trakcja
Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu, gdzie pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Ciągniki siodłowe różnią się między sobą kombinacją konfiguracji osi, przeznaczeniem (długodystansowy, regionalny, budowlany), rodzajem kabiny i dostępnymi rozwiązaniami napędowymi.
- Ciągniki 4×2 mają dwie osie: przednią kierowaną i tylną napędową. To najpopularniejsza konfiguracja w transporcie dalekobieżnym, dająca niską masę własną (co zwiększa ładowność), prostszą konstrukcję napędu i niższe koszty eksploatacji.
- Wersja 6×2 dodaje trzecią oś, zwykle o charakterze podporowym (może być podnoszona). To rozwiązanie popularne w Europie, pozwalające zwiększyć dopuszczalną masę całkowitą zestawu i rozłożyć obciążenie, jednocześnie minimalizując opory toczenia i zużycie paliwa, gdy oś jest podniesiona.
- Ciągniki 6×4 mają dwie osie napędowe i jedną kierowaną, przez co dają znacznie lepszą trakcję i większą nośność. To wybór dla transportu budowlanego, zadań w terenie, przewozów masywnych konstrukcji czy miejsc, gdzie podłoże bywa nieprzyjazne (glina, błoto, strome podjazdy).
Spotykane są również ciągniki przeznaczone do transportu ponadgabarytowego i ciężkiego sprzętu, często z obniżonym siodłem i wzmocnionym podwoziem, a także te do leśnictwa i górnictwa, z napędami na wszystkie osie i większymi prześwitami.
Zaawansowane Systemy Bezpieczeństwa
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne. Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems), w tym aktywny tempomat (ACC), asystent pasa ruchu (LKA) i system awaryjnego hamowania (AEBS).
Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retarder czy hamulec wydechowy.
Kabina Kierowcy - Ergonomia i Technologia
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy - to jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.
Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe. Kabina to także centrum komunikacji i zarządzania: systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, a zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Konstrukcja i Typy Naczep Wywrotek
Rama i Skrzynia Ładunkowa
Fundamentem każdej naczepy wywrotki jest rama wykonana ze stali o podwyższonej wytrzymałości mechanicznej. Skrzynia ładunkowa również musi sprostać dużym obciążeniom. Jej podłoga powstaje z grubej, odpornej na ścieranie blachy (np. Hardox 450 o grubości 4 mm), zabezpieczonej lakierowaniem wielowarstwowym. Burty mogą być wykonane ze stali lub z anodowanego aluminium, które zwiększa trwałość konstrukcji, a ich lekkość i wytrzymałość umożliwiają szybkie otwieranie i zamykanie załadunku. Burty w skrzyni są mocowane na specjalnych zawiasach, a ich wysokość może być regulowana, np. poprzez dodatkowe burty siatkowe.
Opcjonalne rozwiązania, takie jak teflonowa wkładka o grubości 12 mm (QuickSilver) zainstalowana wewnątrz muldy, zwiększają odporność na ścieranie przy jednoczesnej redukcji grubości podłogi i ścian oraz zmniejszeniu podatności materiału na zamarzanie i przywieranie.
Układ Hydrauliczny i Mechanizm Wywrotu

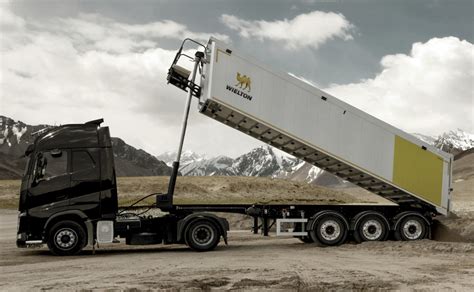

Kluczowym elementem działania wywrotki jest układ hydrauliczny, który steruje procesem przechyłu skrzyni. Stosuje się wydajne siłowniki hydrauliczne, zasilane elektryczną pompą POWERPACK lub układem PTO (Power Take-Off). Siłowniki podskrzyniowe, zintegrowane z ramą podwozia, zwiększają jego sztywność skrętną i odporność na wywrócenie, choć są cięższe. Siłowniki czołowe, zamocowane wahliwie, unoszą skrzynię, obracając ją na tylnym zawiasie, a wszystko z przodu podparte jest na osłonie siłownika hydraulicznego.
Rodzaje i Wymiary Naczep Wywrotek
Dobór wymiarów naczepy wywrotki to nie kwestia estetyki, lecz czystej praktyki, decydującej o ładowności, stabilności, spalaniu i trwałości pojazdu. Dłuższa skrzynia oznacza większą kubaturę, ale też wyższy środek ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie.
Najczęściej spotykane wymiary naczep wywrotek to długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra. W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³.
W ofercie producentów znajdują się specjalistyczne modele:

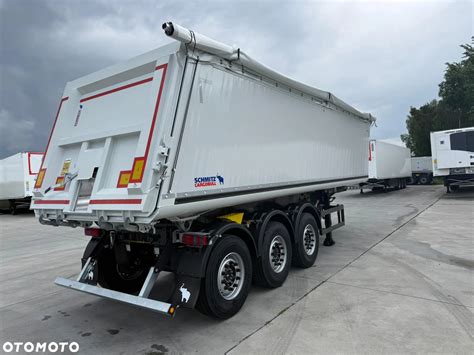

- Schmitz Cargobull S.KI SR to termoizolowana wywrotka stalowa przeznaczona do przewozu masy bitumicznej, dostępna w różnych kombinacjach długości, pojemności (24 i 27 m³) oraz wysokości skrzyni.
- Stalowa naczepa wywrotka segmentowa (z muldą półokrągłą ze stali Hardox) z hydraulicznie napędzaną osią tylną SAF Track charakteryzuje się sztywną i lekką ramą oraz dużą wytrzymałością przy stosunkowo małej masie (ok. 5,3 t).
- Stalowo-aluminiowa wywrotka Kögel jest lżejsza o ok. 430 kg w porównaniu z wywrotką wannową o identycznej pojemności i stalowymi ścianami bocznymi, dzięki zastosowaniu aluminiowych burt i klapy tylnej.
- Fliegl Stonemaster Greenlight posiada stożkowatą muldę, która rozszerza się ku tyłowi, co umożliwia szybkie i całkowite usunięcie przewożonego materiału, a także zmniejsza opory powietrza i toczenia.
- Wywrotka Meiller P536 na podwoziu 5-osiowym o nominalnej objętości skrzyni 20 m³ i obciążeniu do 36 t, oferuje solidną stalową skrzynię i funkcje bezpieczeństwa, w tym pilot zdalnego sterowania.
Zasada Działania i Stabilność Zestawu
Proces Sprzęgania i Gotowość do Pracy
Dzień pracy ciągnika siodłowego zaczyna się zwykle od podstawowej kontroli technicznej: sprawdzenia świateł, ciśnienia powietrza w układzie pneumatycznym, poziomu płynów eksploatacyjnych oraz stanu opon. Następnie kierowca podczepia naczepę, kontrolując poprawność zapięcia siodła, przewodów pneumatycznych i elektrycznych. Dopiero wtedy zestaw jest gotowy do wyjazdu w trasę.
Krytyczne Aspekty Stabilności podczas Rozładunku
Producenci wywrotek testują swoje konstrukcje, aby określić wartości graniczne przechylenia poprzecznego, zapewniające bezpieczny i stabilny rozładunek. W przypadku naczep samowyładowczych typowy kąt graniczny wynosi 7°. Z konstrukcyjnego punktu widzenia, najważniejsze dla stabilności jest uzyskanie maksymalnej sztywności ramy w części znajdującej się nad zawieszeniem tylnym i osią wywrotu. Każdy rozładunek naczepy wywrotki o długości powyżej 10,5 m, gdy przechyla się ona o więcej niż 3°, oznacza dla kierowcy podwyższone ryzyko. Producenci dążą do zwiększenia bezpieczeństwa, wprowadzając systemy elektroniczne monitorujące stabilność pojazdu i alarmujące o zbyt dużym przechyleniu, czy też stosując zawieszenia dopasowujące sztywność do aktualnego obciążenia.
Optymalizowany jest również kształt skrzyni ładunkowej tak, aby podczas rozładunku przewożony materiał opuszczał muldę w możliwie zwartej masie - efekt ten uzyskuje się, np. przez stożkowate ukształtowanie skrzyni.
Wybór i Eksploatacja Naczepy Wywrotki
Dopasowanie do Rodzaju Ładunku i Terenu
Bardzo ważne jest dopasowanie ciągnika do rodzaju naczepy. Inne parametry musi mieć pojazd pracujący z chłodnią, inne z naczepą wywrotką. Wybór odpowiedniej naczepy to klucz do efektywności. Na budowie liczy się kompaktowość i nisko położony środek ciężkości - tam wygrywa stalowa wanna o mniejszych gabarytach, często o pojemności do 27 m³ do transportu ciężkich ładunków, takich jak asfalt, kamień czy gruz. Przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności (nawet 35-45 m³) i niższej masie własnej. Warto rozważyć oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa. Nie można też zapomnieć o sprawdzeniu wysokości siodła, której standard to około 115 cm.
Porównanie: Naczepa Wywrotka vs. Wywrotka na Podwoziu
W umiarkowanie trudnym terenie ciągnik z blokadą tylnego mostu i naczepą radzi sobie tak samo dobrze jak wywrotka 8×4. Co więcej, naczepy samowyładowcze są co najmniej równie stabilne jak konwencjonalne wywrotki na podwoziach 8×4. Jeśli zużycie paliwa decyduje o kosztach eksploatacji i rentowności firmy, to wykorzystanie naczepy daje ładowność większą o około 10 t, oszczędność paliwa na poziomie 50% i oszczędność czasu w porównaniu z wywrotką na podwoziu 8×4.
Wywrotki mają też konkurenta w postaci naczep z rozładunkiem poziomym, czyli popularnych ruchomych podłóg. Są one znacznie bezpieczniejsze, choć ich ładowność jest mniejsza niż w przypadku naczep wywrotek. Szybkość rozładunku jest również wysoka - nowoczesna naczepa z ruchomą podłogą o pojemności 90 m³ zakończy rozładunek w nieco ponad 7 minut, podczas gdy wywrotka o pojemności 45 m³ potrzebuje około 5 minut.
Kluczowe Czynniki Zakupu i Użytkowania
Kupując ciągnik siodłowy, należy patrzeć szeroko - od parametrów silnika, przez układ osi, po ergonomię kabiny i dostęp do serwisu. Ważna jest moc (kW/KM) i moment obrotowy (Nm), który decyduje o zdolności ciągnięcia ładunku. Zawieszenie pneumatyczne poprawia komfort jazdy i pozwala na regulację wysokości, przydatną przy manewrowaniu rampami. Przy ocenie stanu ramy, która jest „kręgosłupem” pojazdu, należy zwrócić uwagę na pęknięcia spawów, miejscowe korozje czy ślady napraw blacharskich.
Koszty eksploatacji to głównie paliwo (25-35 litrów na 100 km), regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe i koszt opon. Zakup nowego ciągnika to inwestycja rzędu kilkuset tysięcy złotych, dlatego najpopularniejszą formą finansowania jest leasing.
Przepisy i Wymagania Prawne
Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość. Ciągnik siodłowy z naczepą wywrotką jest częścią zestawu drogowego o DMC do 35 ton.
Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, rejestrujący aktywność kierowcy. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika).
Przyszłość Transportu z Wywrotkami
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG). Kolejnym krokiem jest autonomiczna jazda, z technologiami takimi jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju, redukując opory powietrza i zużycie paliwa.
Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku, co pozwoli na dalszą optymalizację ich działania i utrzymania.
