Ciągnik siodłowy z naczepą – kompleksowy opis zestawu transportowego

Ciągnik siodłowy to specjalistyczny pojazd ciężarowy, którego głównym zadaniem jest ciągnięcie naczep, a nie przewóz ładunku na własnej ramie. Od charakterystycznego „siodła”, czyli mechanizmu sprzęgającego naczepę z pojazdem, pochodzi jego nazwa. Umożliwia ono nie tylko fizyczne połączenie zestawu, ale także przenosi część masy ładunku na tylną oś ciągnika, co zwiększa stabilność i przyczepność całego zestawu.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Budowa i zasada działania

Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodła w ciągnikach są uniwersalne oraz standaryzowane, co pozwala na podpięcie do pojazdu naczepy dowolnego typu i wyprodukowanej przez różnych producentów. Proces zaczepiania i odczepiania naczepy nie jest skomplikowany i może go z powodzeniem wykonać jedna osoba bez asysty.

Zalety i wady ciągników siodłowych

Ciągniki siodłowe są stosowane z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Do zalet ciągnika siodłowego należy zaliczyć: uniwersalność (możemy przypiąć naczepy o różnym przeznaczeniu; chłodnię, cysternę, platformę czy np. do przewozu materiałów sypkich), zwrotność (szczególnie w porównaniu do samochodu ciężarowego z przyczepą), niewielki promień skrętu, funkcjonalność oraz dobry rozkład mas w przypadku pojazdu obciążonego.

Do największych wad ciągników siodłowych należy brak własnej przestrzeni ładunkowej oraz konieczność przypinania naczepy. Ponadto rozkład mas i prowadzenie ciągnika bez naczepy wymaga pewnego przyzwyczajenia. Podczas jazdy po krętych drogach naczepa wymaga znacznie większej powierzchni do skrętu, co częściej wymusza wjazd na sąsiedni pas ruchu lub pobocze.

Rodzaje ciągników siodłowych

W zależności od przeznaczenia ciągniki siodłowe dzielimy na:

• Długodystansowe (tzw. xxl) - posiadają pełnowymiarową kabinę z wygodnym łóżkiem (lub dwoma), dużą ilość przestrzeni bagażowej dla kierowcy, wyposażenia turystycznego oraz zbiorniki paliwa umożliwiające podróż nawet kilka tysięcy kilometrów bez tankowania.
• Średniodystansowe - są bardziej poręczne, mają niższe kabiny, często słabsze silniki oraz mniejsze zbiorniki paliwa. Ich wyposażenie turystyczne nie jest tak bogate. Najczęściej wykorzystywane do transportu krajowego (z jednym lub kilkoma noclegami w trakcie kursu).
• Krótkodystansowe (dystrybucyjne) - rzadko kiedy pokonują większe dystanse. Mają kabinę zbliżoną do pojazdów "dziennych", a więc bez łóżka. Ich funkcja to dystrybucja towaru w niewielkiej odłości od centrów logistycznych (max. 50-100 km).

Ponadto dość często możemy spotkać się także z pojęciem ciągnika magazynowego. To taki, który służy do transportu naczep na terenie centrów logistycznych. Najczęściej jest wyposażony w niewielką, przeszkloną, jednoosobową kabinę i łatwy dostęp do siodła oraz instalacji pneumatycznej i elektrycznej. Spięcie i rozpięcie z naczepą ma trwać jak najkrócej.

Konfiguracje osi

W zależności od potrzeb możemy skonfigurować różne rodzaje napędu oraz układu osi (4x2, 4x4, 6x2, 6x4). Do przewozu ładunków o dużej masie czasem wykorzystywana jest nawet konfiguracja ciągnika o czterech osiach.

• Ciągniki 4×2 mają dwie osie: przednią kierowaną i tylną napędową. To najpopularniejsza konfiguracja w transporcie dalekobieżnym. Konstrukcyjnie daje niską masę własną (co zwiększa ładowność), prostszą konstrukcję napędu i niższe koszty eksploatacji.
• Wersja 6×2 dodaje trzecią oś, zwykle o charakterze podporowym (może być podnoszona). To rozwiązanie popularne w Europie, bo pozwala zwiększyć dopuszczalną masę całkowitą zestawu i rozłożyć obciążenie, jednocześnie minimalizując opory toczenia i zużycie paliwa, gdy oś jest podniesiona.
• Ciągniki 6×4 mają dwie osie napędowe i jedną kierowaną, przez co dają znacznie lepszą trakcję i większą nośność. To wybór dla transportu budowlanego, zadań w terenie, przewozów masywnych konstrukcji czy miejsc, gdzie podłoże bywa nieprzyjazne (glina, błoto, strome podjazdy).

Silniki i układy napędowe

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Większość pojazdów jest dostępnych z silnikami o różnych wariantach mocy (najczęściej 440, 460, 480, 500, a nawet 550 KM). Najmocniejszym ciągnikiem jest aktualnie chiński diesel, Shacman X6000 o mocy 840 KM, ale jeszcze w latach 80. rzadko przekraczano wartość 300 KM. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Wyposażenie i komfort kierowcy

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Ciągnik siodłowy, szczególnie w transporcie międzynarodowym, musi zapewniać komfort życia i bezpieczeństwo kierowcy. Czasy, gdy kabiny były ciasne, duszne, zimne i głośne z mocno przeciętną ergonomią na szczęście dawno minęły.

Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Wysokość kabiny i brak tunelu centralnego sprawiają, że bez trudu można wstać i się wyprostować w czasie pauzy. Oświetlenie wnętrza czy rolety umożliwiają skuteczne odizolowanie się od przestrzeni zewnętrznej.

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe. Do wyposażenia pojazdu można dodać mnóstwo elementów zwiększających komfort i bezpieczeństwo: elektroniczne lusterka, kamery cofania, aktywny tempomat, automatyczną przekładnię, monitorowanie martwego pola, automatyczne hamowanie i wiele, wiele innych. Dzięki temu praca kierowcy jest bardziej komfortowa, niż 15-20 lat temu.

Bezpieczeństwo

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retarder czy hamulec wydechowy.

Naczepy

Naczepa to rodzaj przyczepy, której przednia część spoczywa na ciągniku siodłowym. Jest to pojazd drogowy bez własnego napędu, wykorzystywany do transportu rzeczy. Nie wszystkie towary mogą być transportowane w tych samych naczepach. Wymiary danej naczepy są zależne od jej rodzaju. Standardowa ma 13,6 m długości, 2,45 m szerokości, a jej wysokość wynosi od 2,65 m do 2,8 m. Istnieją przepisy, które mówią o maksymalnych wymiarach naczepy, znajdują się one w Rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 roku.

Najistotniejszą podstawą różnicy między naczepami jest ich elastyczność w zastosowaniu. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. To jest korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.

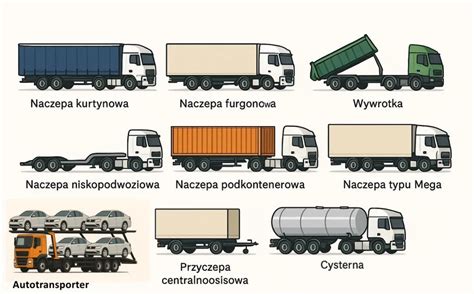

Rodzaje naczep

W przewozie towarów drogą lądową wykorzystuje się wiele naczep. To, co je od siebie różni to m.in. rodzaj zabudowy, wymiary czy ładowność. Od rodzaju przewożonego towaru zależy wybór konkretnej naczepy.

• Plandeka (firanka) - to klasyczna, najbardziej popularna naczepa. Składa się z platformy ze sztywną ramą umieszczonej w podwoziu. Na niej znajduje się odpinane poszycie. Z plandeki wykonane są ściany boczne oraz dach naczepy. Jest ona uniwersalna, można w niej przewieźć różne rodzaje ładunków, które zazwyczaj są zabezpieczone na paletach. Materiał naczepy kurtynowej wystarczy przesunąć tak jak firankę. Firanką można przewozić towary różnego typu. Nie ma również problemów przy jej załadunku i rozładunku.
• MEGA - to naczepa wykorzystywana do przewożenia wyższych ładunków, która również posiada kurtynowy system przesuwania ścian bocznych. Różni się jednak większą wysokością przestrzeni ładunkowej - może ona osiągać nawet 3 m!
• Chłodnia - przeznaczona jest do przewozu towarów, które wymagają przebywania w odpowiedniej temperaturze, jak np. żywność czy leki. Posiada ona zabudowę izotermiczną, która składa się ze sztywnych ścian bocznych i dachu. Dzięki umieszczonym w niej agregatom chłodniczym, możliwe jest utrzymanie temperatury od -30 do +30 stopni Celsjusza. Niektórzy używają nazw chłodnia i izoterma naprzemiennie - nie jest to jednak ta sama naczepa! W chłodni znajduje się agregat chłodniczy - w izotermie go nie ma. Nie istnieje więc w tym przypadku możliwość ustawienia określonej temperatury, tylko utrzymanie przez pewien czas początkowej.
• Wywrotka - nie posiada dachu. Załadunek odbywa się przez górę naczepy. Naczepy wywrotki przeznaczone są do transportu towarów sypkich, węgla, kruszyw itd. Brak dachu może wymagać założenia specjalnych zabezpieczeń, aby uchronić przewożony ładunek przed ubytkiem czy warunkami atmosferycznymi.
• Cysterna - konstrukcja cysterny dostosowywana jest do rodzaju przewożonego materiału. Charakteryzuje się ona owalnym zbiornikiem, w którym można transportować paliwa, gazy, produkty spożywcze czy artykuły chemiczne w płynie. Często przystosowuje się ją do przewozu towarów niebezpiecznych.
• Silos - swoim wyglądem przypominają cysterny - również posiada owalny zbiornik. Różnią się od siebie zastosowaniem. Naczepy silosy używane są w głównej mierze do transportu materiałów sypkich, jak mąka czy zboża.
• Platforma - składa się tylko z płaskiej przestrzeni ładunkowej i ściany grodziowej, która oddziela towar od tylnej ściany ciągnika siodłowego. Konieczne w tym przypadku jest zabezpieczenie ładunku podczas transportu.

Rola w logistyce i transporcie

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.

Ciągniki obsługują również transport wymagający specjalistycznych naczep, np. chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Dobrze rozwinięta sieć dróg w Europie, a także nowoczesne oprogramowanie telematyczne pozwala na ustalanie optymalnych tras - czyni to transport drogowy ciągnikami siodłowymi jeszcze bardziej opłacalny. Na rynku znajduje się wiele ciekawych konstrukcji, które nie tylko jeżdżą bezpieczniej, ale zapewniają kierowcom jeszcze większy komfort. Elastyczność związana z podmienianiem naczep powoduje, że flota przedsiębiorstwa przewozowego jest bardziej mobilna i w drodze powrotnej może skorzystać z tak zwanego transportu powrotnego.

Wymogi prawne i kwalifikacje kierowców

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Kierowanie zespołem pojazdów o maksymalnej masie do 12 ton jest możliwe po zdobyciu prawa jazdy z kategorią C1+E. Tego typu praca nie wymaga konkretnego wykształcenia, ale zawsze jest mile widziana osoba z kierunkami zawodowymi: mechanika lub elektromechanika pojazdów mechanicznych.

Koszty eksploatacji i finansowanie

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Przyszłość transportu ciężarowego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.

Zakup ciągnika siodłowego: nowy czy używany?

Wielu początkujących przedsiębiorców staje przed dylematem, czy zakupić nowy, czy używany ciągnik siodłowy.

Zalety zakupu nowego pojazdu:

• Gwarancja, często samochód zastępczy w przypadku naprawy.
• Niższe opłaty za poruszanie się po drogach publicznych (zależne od emisji CO2).
• Często najnowsze wyposażenie z zakresu bezpieczeństwa i komfortu.

Wady zakupu nowego pojazdu:

• Znacznie wyższy nakład finansowy.
• Często droższy serwis i części.
• Wyższe ubezpieczenie.

Wady zakupu używanego pojazdu:

• Nieprzewidziana awaria może wiązać się z bezsensownym stresem, kosztami za opóźnienia w dostawie i dodatkowymi nakładami.

Na co zwrócić uwagę przy zakupie używanego ciągnika siodłowego?

• Rama: to „kręgosłup” pojazdu. Pęknięcia spawów, miejscowe korozje, naprawy blacharskie po wypadkach to jasne sygnały ostrzegawcze. Zwróć uwagę na nierówne spawy, ślady świeżych malowań, „gięcia” blachy. W razie wątpliwości zleć badanie nieniszczącymi metodami.
• Przebieg: zaniżony przebieg to częste oszustwo. Porównaj przebieg z historią serwisową, fakturami i danymi telematycznymi.
• Układ oczyszczania spalin: sprawdź, czy DPF był regenerowany regularnie i czy system AdBlue działa. Modyfikacje mogą skutkować problemami prawnymi.
• Historia serwisowa: brak faktur i zapisów serwisowych to bomba zegarowa.
• Skrzynia biegów i sprzęgło: objawy to najczęściej: trudna zmiana biegów, ślizganie się sprzęgła, dymienie przy ruszaniu.
• Opony: zwróć uwagę na nierównomierne zużycie bieżnika.
• Test pod obciążeniem: jazda z naczepą (najlepiej załadowaną) odsłania problemy, które nie występują na „pustym” pojeździe.
• Gwarancja i dostęp do serwisu: upewnij się, że gwarancja jest przenoszona i masz dostęp do autoryzowanego serwisu.
