Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.
Definicja i Kluczowa Rola Ciągnika Siodłowego

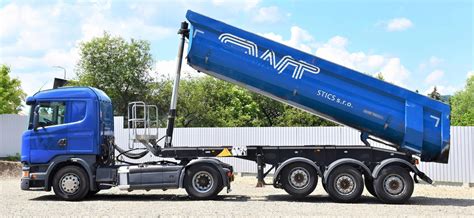

Ciągnik siodłowy jest pojazdem mechanicznym przeznaczonym do przemieszczania naczep pozbawionych przednich kół, podpieranych na specjalnym siodle znajdującym się w tylnej części ciągnika. Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.
Sprzęg Siodłowy: Mechanizm i Funkcjonalność
Mechanizmem łączącym ciągnik siodłowy z naczepą jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Siodło nie stanowi sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Podstawowa różnica od innych rozwiązań leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi.
Możliwość Montażu Zaczepu do Przyczepy w Ciągniku Siodłowym

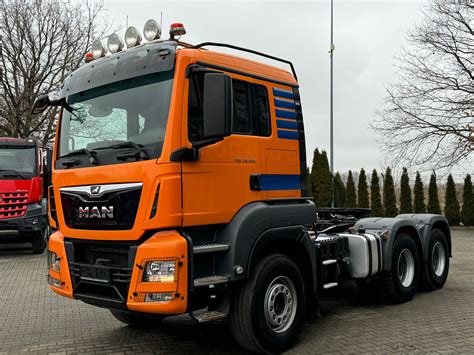

Wiele dyskusji budzi kwestia możliwości montażu tradycyjnego zaczepu do przyczepy w ciągniku siodłowym, który fabrycznie wyposażony jest w sprzęg siodłowy. Generalnie, do każdego pojazdu można dołożyć zaczep, a zatem do ciągnika siodłowego również, choć wiąże się to z szeregiem wyzwań technicznych i formalnych.
Wyzwania Techniczne i Eksploatacyjne
Instalacja zaczepu do przyczepy w ciągniku siodłowym bez przeróbek jest raczej niemożliwa. Należy rozważyć, jak to będzie zrobione i jaki uciąg będzie na takim zaczepie właściwy. Dużym problemem jest to, że ciągnik siodłowy z nieobciążonym pionowo tyłem (w przypadku przyczepy dwuosiowej z wózkiem skrętnym) będzie miał bardzo niską przyczepność do jezdni, co może znacząco wpływać na bezpieczeństwo i stabilność zestawu. Moim zdaniem nie będzie mógł ciągnąć przyczepy, która będzie miała większy ciężar od niego samego. Generalnie jestem pewien, że w każdym ciągniku samochodowym można zainstalować zaczep, ale pozostaje jedynie kwestia tego jak to będzie zrobione i jaki uciąg będzie na takim zaczepie właściwy.
Aspekty Formalne i Prawne
Jeśli chodzi o ciągniki siodłowe, to montaż zaczepu do przyczepy może być problematyczny z uwagi na przepisy. Jednym z nich jest wymóg masowego udziału nacisku osi napędowej nie mniejszego niż 25% masy zespołu, co przy pustym siodle (czyli bez naczepy) i próbie ciągnięcia przyczepy byłoby trudne do uzyskania. Przykładowo, jeśli nacisk tylnej osi w ciągniku siodłowym wynosi około 3 tony, to zespół złożony z ciągnika siodłowego i przyczepy mógłby mieć maksymalnie około 12 ton (3 tony / 0,25 = 12 ton). Dodatkowo, każda taka modyfikacja wymaga zapytania do producenta pojazdu czy pojazd może ciągnąć przyczepę i uzyskania odpowiedniej homologacji. Dotyczy to również sytuacji, gdy ciągnik siodłowy powstał ze zdjęcia skrzyni ładunkowej i założenia siodła, lub posiada "szybko złącze siodło-skrzynia", umożliwiające transformację pojazdu w "siodłowca" lub "skrzyniowca".
Rodzaje Zaczepów i Ich Dobór
Wybierając zaczep, warto zwrócić uwagę na kilka istotnych aspektów. Odpowiedni zaczep w ciągniku to bardzo ważna rzecz, ale nie każdy interesuje się wnikliwie tym, jakie są jego parametry, wytrzymałość, maksymalny uciąg czy obciążenie. Zazwyczaj właściciel danego sprzętu rolniczego zdaje się na producenta, który dobiera dla niego zaczep na etapie produkcji. Problem z wyborem pojawia się raczej na etapie remontu lub modernizacji posiadanego ciągnika i wymiany starego zaczepu na nowy.
Kluczowe Parametry Zaczepów
- Maksymalny uciąg (współczynnik D): Wynika z homologacji i oznaczany jest literą D na tabliczce znamionowej każdego zaczepu, wyrażony w kN (kiloniutonach). Współczynnik D dla danego zestawu wylicza się ze wzoru i kalkulatora dostępnych na stronach producentów.
- Maksymalny nacisk statyczny (współczynnik S): Oznaczany literą S na tabliczce znamionowej, wyrażony w tonach. Dla zaczepów górnych transportowych zazwyczaj wynosi 2-2,5 tony, dla dolnych zaczepów Piton fix 3 tony, a dla zaczepów kulowych K80 zwykle od 3 do 4 ton.

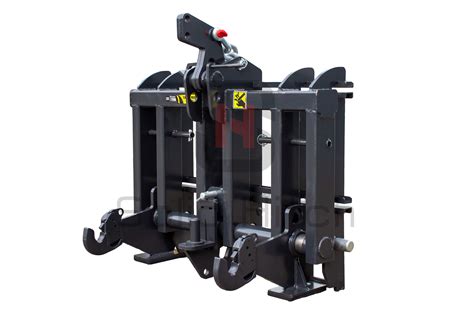

Popularne Rodzaje Zaczepów
Choć poniższe rodzaje zaczepów są często spotykane w maszynach rolniczych, zasady ich doboru i parametry są uniwersalne i mogą być rozważane w kontekście innych pojazdów, w tym ciągników siodłowych po modyfikacji.
- Zaczep kulowy: Jest wybierany przez tych, którym zależy przede wszystkim na spokojnej, bezawaryjnej pracy zestawu ciągnik - przyczepa. Jak informują producenci, taki typ zaczepu nie zużywa się mocno podczas pracy i nie zniszczy się nawet podczas intensywnego użytkowania. Ponadto charakteryzuje się dużą wytrzymałością na naciski pionowe. W przypadku dolnych zaczepów coraz częściej pojawia się typ kulowy. Zaczep kulowy to istotny element w transporcie maszyn rolniczych, który zapewnia stabilność i bezpieczeństwo podczas pracy w polu.
- Zaczep automatyczny: Coraz częściej wypiera manualne odpowiedniki. W ostatnich latach widać, że rolnicy, którzy decydują się na zakup zaczepu przy okazji remontu lub modernizacji swoich ciągników, idą w stronę zaczepów automatycznych. Górny, automatyczny zaczep transportowy z reguły przeznaczony na ucho dyszla 40 mm, o sworzniu 38 mm lub 31 mm - jest to jeden z najpopularniejszych rodzajów zaczepów.
- Zaczepy belkowe: Najprostszym i bardzo popularnym rodzajem zaczepów, w które wyposażane były zwłaszcza starszej generacji ciągniki. Jednak taki zaczep nie sprawdzi się podczas współpracy z tandemowym ciężkim wozem asenizacyjnym czy rozrzutnikiem obornika.
Materiały i Odporność Zaczepów
Zaczepy kulowe muszą spełniać określone normy jakościowe, aby zapewnić niezawodność i bezpieczeństwo podczas transportu. Elementy te produkowane są głównie ze stali węglowej lub nierdzewnej, które charakteryzują się wysoką wytrzymałością oraz odpornością na zużycie. Dzięki temu mogą pracować przez długi czas bez potrzeby wymiany. Odporność na uszkodzenia mechaniczne jest istotna zwłaszcza podczas intensywnego użytkowania, a odporność na korozję jest kluczowa w trudnych warunkach atmosferycznych, gdzie zaczepy są narażone na działanie wilgoci oraz substancji chemicznych.
Innowacje i Bezpieczeństwo Zaczepów
Producenci zaczepów kulowych wprowadzają innowacyjne rozwiązania, które zwiększają bezpieczeństwo oraz efektywność pracy. Jednym z takich rozwiązań są systemy awaryjnego odczepiania, umożliwiające natychmiastowe odpięcie maszyny od ciągnika w przypadku wywrócenia się lub innej awarii zagrażającej życiu kierowcy. Taki system można uruchomić jednym przyciskiem, co jest niezwykle istotne w sytuacjach kryzysowych. Nowoczesne technologie stosowane w tych produktach pozwalają na szybsze i łatwiejsze dostosowanie ciągnika do różnych zadań, co przekłada się na lepszą wydajność oraz oszczędność czasu.
Dobór i Montaż
Wybierając zaczep, należy przede wszystkim upewnić się, że dany produkt jest kompatybilny z konkretnym modelem ciągnika oraz maszyną, którą zamierzamy agregować. W przypadku jakichkolwiek wątpliwości dobrze jest skonsultować się z ekspertem lub doradcą technicznym. Montaż zaczepu jest stosunkowo prosty, jednak należy pamiętać o przestrzeganiu zaleceń producenta oraz zachowaniu odpowiednich środków ostrożności. Regularne przeglądy i konserwacja pozwolą na utrzymanie sprawności oraz wydłużą okres eksploatacji sprzętu. Dobór zaczepu do przyczepy rolniczej ma bezpośredni wpływ na bezpieczeństwo pracy oraz trwałość zestawu transportowego. Zaczep jest kluczowym elementem łączącym ciągnik z przyczepą, który przenosi siły powstające podczas jazdy i pracy. Ważne jest, by uwzględnić zarówno masę całkowitą zestawu, jak i charakter przewożonych ładunków, gdyż różne rodzaje przyczep generują odmienne obciążenia. Przede wszystkim warto znać dokładną ładowność przyczepy, która określa maksymalny ciężar przewożonego ładunku. Zaczep musi być dostosowany do tej wartości, aby nie dopuścić do przeciążenia mechanizmu łączącego. Ważne jest także uwzględnienie warunków terenowych, w jakich będzie wykorzystywany zestaw.
Błędy w Montażu i Ich Konsekwencje
Podczas montażu zaczepów często pojawiają się błędy, które mogą poważnie wpłynąć na bezpieczeństwo pracy i trwałość sprzętu. Jednym z najczęstszych problemów są luzy w połączeniu zaczepu, które powodują drgania i szybkie zużycie elementów mechanicznych. Kolejnym istotnym błędem jest przeciążenie zaczepu, wynikające z niedopasowania jego parametrów do masy całego zestawu. Przeciążenie prowadzi do odkształceń, pęknięć, a w skrajnych przypadkach do awarii połączenia, co może skutkować niebezpiecznymi sytuacjami podczas pracy. Równie groźny jest niewłaściwy kąt zaczepienia przyczepy, który wpływa na stabilność zestawu podczas jazdy. Zbyt duży lub zbyt mały kąt może powodować niekontrolowane wychylenia, utratę przyczepności oraz wzrost ryzyka wypadków.
Ceny Zaczepów
Rozbieżności cenowe, zwłaszcza w przypadku zaczepów automatycznych, są dosyć duże. Można znaleźć tego typu zaczep np. do ciągnika John Deere, marki V.Orlandi z płytą Sapala dobieraną do szerokości szyny zaczepowej za niecałe 2 tys. zł netto, a można również znaleźć zaczep Rockinger z płytą zintegrowaną za 5 tys. zł netto. Najczęstszy przedział cenowy dla tego typu zaczepów wynosi pomiędzy 2 a 3 tys. zł netto. Ceny zaczepów kulowych są z reguły nieco niższe niż górnych, automatycznych, ponieważ zamykają się zwykle w przedziale pomiędzy 2,1 a 3,6 tys. zł netto. Rozbieżności cenowe wynikają z parametrów, renomy marki oraz tego, czy zaczepy były stosowane na pierwszy montaż.
Charakterystyka Techniczna i Bezpieczeństwo Ciągników Siodłowych
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, nieustannie rozwijają swoje technologie.
Silniki i Skrzynie Biegów
Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6. Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Układy Napędowe
Oznaczenia takie jak 4x2 czy 6x4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4x2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6x4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w transporcie budowlanym.
Systemy Bezpieczeństwa
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne. Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retardery czy intardery.
Kabina Ciągnika Siodłowego: Komfort i Funkcjonalność
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Znaczenie Ciągników Siodłowych w Logistyce
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.
Aspekty Prawne i Ekonomiczne
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.
Regulacje i Kwalifikacje
Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
Badania Techniczne i Ubezpieczenia
Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.
Koszty i Finansowanie
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.
Przyszłość Transportu Siodłowego
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
