W dzisiejszych czasach ciągnik siodłowy bez pneumatycznego zawieszenia tylnej osi mógłby wzbudzić spore zdziwienie. Podobnie potraktowano by naczepę pozbawioną „poduszek”, chyba że byłby to pojazd przeznaczony do wyjątkowo ciężkich zastosowań. Pneumatyczne miechy stały się bowiem standardem, ułatwiając pracę kierowców i znacząco podnosząc komfort podróżowania.
Historia tego rozwiązania sięga czasów, gdy sprężarki i zbiorniki sprężonego powietrza zaczęły pojawiać się w ciężarówkach. Było to bezpośrednio związane z rozwojem pneumatycznych układów hamulcowych, które wynaleziono pierwotnie w branży kolejowej w XIX wieku, a na początku XX wieku zaadaptowano do największych samochodów. Pierwszy taki system marki Wabco pojawił się w 1922 roku i szybko zdominował branżę ciężkiej motoryzacji.
Początki pneumatyki w zawieszeniach
Mniej więcej w tym samym okresie zaczęto rozważać wykorzystanie pneumatyki również w obszarze zawieszeń. Pierwszy patent dotyczący pneumatycznego zawieszenia zgłoszono w 1929 roku w ówczesnej Czechosłowacji. Odpowiedzialna za to była firma Tatra, która zastosowała takie rozwiązanie w tylnej osi swojego ciężarowego modelu T24. Było to udoskonalenie charakterystycznego dla Tatry, niezależnego układu jezdnego, opartego na wahliwych półosiach i rurowej ramie.
W czasie II Wojny Światowej zainteresowanie pneumatycznym zawieszeniem wykazywali również Amerykanie, planując rozwój swoich pojazdów wojskowych. Eksperymentowano z pneumatyką w samolotach i największych ciężarówkach, dążąc do zwiększenia ich odporności na bardzo ciężkie ładunki.
Przełom w 1957 roku
Największy przełom nastąpił w 1957 roku, kiedy to dwie marki amerykańskiego koncernu General Motors zaprezentowały pojazdy, w których pneumatyczne zawieszenie było standardowym wyposażeniem. W segmencie samochodów osobowych był to Cadillac Eldorado Brougham, natomiast w grupie ciężarówek pojawiła się marka GMC z serią modeli o oznaczeniach A i R. Najcięższym z nich był ciągnik siodłowy GMC R860, w którym pneumatyczne zawieszenie otrzymały wszystkie trzy osie.
Jak GMC reklamowało swoje innowacyjne rozwiązanie w 1957 roku? Broszury z tamtego okresu podkreślały następujące zalety pneumatycznego układu:
- Podwyższenie komfortu pracy kierowcy.
- Ochrona delikatnych ładunków na drogach złej jakości.
- Automatyczne poziomowanie zawieszenia pod różnym obciążeniem.
- Ograniczenie czynności eksploatacyjnych dzięki rzadszym naprawom i smarowaniu.
Przez wiele lat GMC oferowało ciężarówki z dwoma rodzajami zawieszenia - pneumatycznym i klasycznym, resorowym. Podobną strategię przyjęły inne marki ciężarowe, wprowadzając pneumatykę do swojej oferty, ale nie rezygnując całkowicie z resorów. Układ z poduszkami powietrznymi był bowiem uważany za zbyt delikatny do pracy w trudnych warunkach i zbyt kosztowny.
Ugruntowanie pozycji pneumatyki w Europie
Z europejskiej perspektywy pneumatyka ugruntowała swoją pozycję w latach 90-tych. Jeszcze na początku tej dekady nie była ona standardem, o czym świadczy historia naczep typu mega. Gdy w 1990 roku zaprezentowano pierwsze takie pojazdy, wymagające ciągników typu low deck, pierwsze niskopodwoziowe ciągniki wciąż były wyposażone w resory. Zdarzały się również pojazdy z pneumatycznym zawieszeniem, ale pozbawione ręcznej regulacji wysokości.
Rozwój jednak postępował, a pneumatyka znajdowała zastosowanie w coraz to nowych obszarach. W autobusach spopularyzowały się systemy przyklęku, zestawy z naczepami mega okazały się sukcesem, a pneumatycznie unoszone osie przyczyniły się do znaczącego ograniczenia zużycia paliwa. Doceniono również łatwość spinania ciągników z pneumatycznie regulowanym tyłem, a model Renault Magnum rozsławił w Europie pneumatycznie zawieszane kabiny.
Współcześnie, nawet w wywrotkach - tradycyjnie kojarzonych z resorami - zaczynają pojawiać się zawieszenia mieszane. Obserwuje się podwozia 8x4, w których tylne osie wyposażone są w poduszki powietrzne. Fabryczna pneumatyka zawitała również do lekkich pojazdów użytkowych, czego przykładem są Iveco Daily, najnowsza generacja Hummera czy pickupy marki Ram. Poza poziomowaniem pojazdów pod obciążeniem, doceniono tam możliwość zwiększania prześwitu na czas jazdy w terenie lub podczas rozładunku.
Techniczne aspekty i rozwiązania
Stworzenie zawieszenia do samochodów ciężarowych wymaga kompromisów, co jest szczególnie widoczne w przypadku przyczep, które mogą mieć różną masę w zależności od aktualnego obciążenia. Zawieszenie pneumatyczne, utrzymujące stały poziom niezależnie od obciążenia, stanowi rozwiązanie tego problemu.
Przykładem innowacyjnych rozwiązań są produkty linii ECO Air od firmy BPW. Jako niewątpliwą zaletę swoich produktów firma BPW wymienia modułową konstrukcję zawieszenia, która w przypadku uszkodzenia umożliwia wymianę pojedynczych elementów. Jest to możliwe dzięki zastosowaniu technologii laserowej obróbki powierzchni styku niektórych podzespołów.
Łukasz Łatkowski, Doradca Techniczny/Specjalista ds. w BPW, podkreśla:
„Nowoczesna, modułowa konstrukcja zawieszenia ECO Air umożliwia, w przypadku uszkodzeń, wymianę pojedynczego elementu. Połączenie skręcane zawieszenia bez użycia elementów kształtowych dzięki zastosowaniu technologii laserowej obróbki powierzchni styku wahacza z korpusem osi. Zawieszenia ECO Air są uniwersalne w szerokim zakresie zastosowań - w naczepach kurtynowych, chłodniach, z ruchomą podłogą, a także wywrotkach. Zawieszenia ECO Air dostępne są z osiami ECO Plus zarówno z hamulcami tarczowymi, jak i bębnowymi.”
Producent zaznacza, że zawieszenia ECO Air cieszą się coraz większym zainteresowaniem:
„Zawieszenia ECO Air są obecnie naszym podstawowym produktem zamawianym przez producentów pojazdów i zainteresowanie stale rośnie, ale jesteśmy na to przygotowani. Zautomatyzowany proces produkcji zawieszeń ECO Air sprawia, że zapewniamy krótkie terminy realizacji zamówień składanych przez naszych kontrahentów.”
Konserwacja i serwisowanie zawieszenia pneumatycznego
Za stabilność w zawieszeniu odpowiadają przede wszystkim belka osi wraz z dwoma wahaczami wzdłużnymi, tworzące duży stabilizator w kształcie litery „U”. Podczas serwisu należy skontrolować prawidłowe dokręcenie śrub mocujących te elementy. Przy demontażu elementów tego zespołu zawsze należy wymieniać śruby wraz z podkładkami i nakrętkami na nowe.
Podczas serwisu należy zwrócić uwagę na ślady korozji w punktach styku między belką osi a resorami. Jej wystąpienie świadczy o pojawieniu się luzów i ruchach tych podzespołów względem siebie w trakcie pracy zawieszenia.

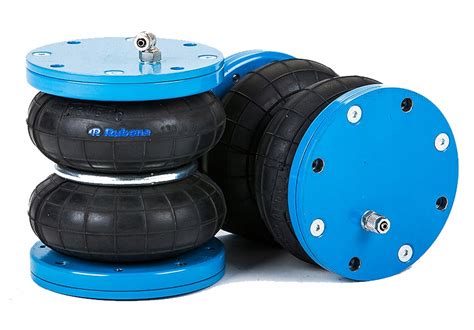

Pierwsze uszkodzenia spowodowane naturalnym starzeniem się gumy, z której wykonano poduszki, pojawiają się w miejscu, gdzie jej płaszcz wywija się na tłoku. Należy zwrócić szczególną uwagę na ten obszar oraz zweryfikować szczelność poduszek. Tłok może ulec uszkodzeniu wskutek uderzeń kamieni czy kontaktu z krawężnikami, dlatego wymaga dokładnej kontroli.
Przy zbyt dużym nachyleniu przyczepy może dojść do rozerwania poduszek powietrznych lub jazdy na odbojnikach.
Zdarza się, że podczas produkcji amortyzatora zostanie on nadmiernie wypełniony olejem. Nadmiar ten jest wyrzucany przy pierwszym użyciu przyczepy, pokrywając korpus amortyzatora mgiełką olejową, którą wystarczy przetrzeć. Jeżeli mgiełka oleju ponownie się pojawia lub olej spływa po korpusie, może to oznaczać uszkodzenie i konieczność wymiany amortyzatora.
Zawieszenia pneumatyczne BPW są przystosowane do pracy na określonej wysokości. Zmiana ustawień może prowadzić do uszkodzeń podzespołów, takich jak poduszki czy tuleje.
Innowacyjne systemy w zawieszeniach pneumatycznych
Zawieszenia ECO Air posiadają również przydatne rozwiązania, jak system AirSave, który automatycznie utrzymuje odpowiednie ciśnienie w ogumieniu. Dzięki temu możliwe jest zachowanie optymalnego zużycia paliwa, a przede wszystkim uniknięcie wystrzału opony w wyniku długotrwałej jazdy z zaniżonym ciśnieniem.
Pneumatyczne zawieszenie od BPW znajduje zastosowanie również w pojazdach poruszających się po drogach nieutwardzonych.
Firma BPW stale rozwija linię zawieszeń pneumatycznych ECO Air. Obecnie dostępne są wersje z korpusem osi o przekroju okrągłym, z powodzeniem stosowane w pojazdach off-road (np. wywrotkach). Coraz większą popularnością cieszą się zawieszenia ECO Air z osiami wyposażonymi w układ automatycznego uzupełniania ciśnienia w ogumieniu AirSave.
Zawieszenie pneumatyczne czy resorowe: wybór dla Twojego samochodu ciężarowego
Każdy kierowca zna uczucie, gdy droga przesuwa się pod kołami, a Ty czujesz każdą nierówność… albo zupełnie nic. Różnica ta wynika najczęściej z rodzaju zastosowanego zawieszenia. Zarówno zawieszenie pneumatyczne, jak i resorowe wykonują tę samą pracę, ale w zupełnie inny sposób.
Wybór między zawieszeniem pneumatycznym, znanym z komfortu i stabilności, a zawieszeniem resorowym, które kojarzy się z prostotą i wytrzymałością, zależy od specyfiki pracy pojazdu.
Czym jest zawieszenie pneumatyczne i resorowe?
Ciężarówki to pojazdy zaprojektowane do przewożenia dużych ładunków na długich dystansach. Aby sprostać tym wymaganiom, wyposażone są w system zawieszenia, który ma za zadanie amortyzować wstrząsy pochodzące z nawierzchni i utrzymywać ciężar.
- Zawieszenie resorowe to tradycyjny system, składający się z kilku warstw sprężystej stali, zwanych piórami resorów, ułożonych jedna na drugiej. Gdy pojazd porusza się po nierównościach lub jest obciążony ciężkim ładunkiem, stalowe pióra uginają się, absorbując wstrząsy i równomiernie rozkładając siły na osi. Gdy obciążenie maleje, stal wraca do pierwotnego kształtu.
- Zawieszenie pneumatyczne działa według nowocześniejszej zasady. Zamiast stalowych resorów wykorzystuje elastyczne mieszki powietrzne wypełnione sprężonym powietrzem. Gdy ciężarówka porusza się po nierównej nawierzchni lub jest mocniej załadowana, system automatycznie dostosowuje ciśnienie powietrza w mieszku. Dzięki temu pojazd utrzymuje prawidłową wysokość zawieszenia, a wstrząsy są skutecznie tłumione.
Zalety i wady poszczególnych systemów
Zawieszenie pneumatyczne oferuje wiele korzyści w porównaniu z tradycyjnym zawieszeniem resorowym:
- System automatycznie dostosowuje się do obciążenia, utrzymując stałą wysokość pojazdu niezależnie od wagi ładunku.
- Zapewnia doskonałą ochronę delikatnych ładunków dzięki skutecznemu tłumieniu wstrząsów.
Zawieszenie resorowe słynie z wytrzymałości i niezawodności, zwłaszcza w pojazdach mocno obciążonych. Dodatkowo, ciężarówki z zawieszeniem resorowym są zazwyczaj tańsze w zakupie i eksploatacji niż te z zawieszeniem pneumatycznym.
Kiedy wybrać zawieszenie pneumatyczne? Jeśli często przewozisz delikatne lub wartościowe towary, komfort jazdy jest dla Ciebie kluczowy i chcesz korzystać z automatycznej regulacji wysokości.
Kiedy wybrać zawieszenie resorowe? Jeżeli Twoja ciężarówka pracuje głównie w transporcie ciężkim, logistyce budowlanej lub w warunkach intensywnej eksploatacji z maksymalnym obciążeniem, zawieszenie resorowe ma często więcej zalet dzięki swojej solidności, prostocie i niższym kosztom.
Wpływ zawieszenia na zachowanie pojazdu
Wybór systemu zawieszenia ma ogromny wpływ na zachowanie ciężarówki na drodze.
- Zawieszenie pneumatyczne zapewnia płynniejszą i bardziej stabilną jazdę, szczególnie na nierównych lub źle utrzymanych drogach. Mieszki powietrzne skutecznie amortyzują wstrząsy, ograniczając podskakiwanie pojazdu i zapewniając lepszy kontakt z nawierzchnią.
- Zawieszenie resorowe zapewnia bardziej bezpośrednie i twardsze prowadzenie, co jest korzystne przy dużych obciążeniach. Na nierównych drogach reaguje jednak mniej elastycznie, powodując, że wibracje i wstrząsy są bardziej odczuwalne dla kierowcy i ładunku.
Konserwacja, koszty i trwałość
Różnice w zakresie konserwacji i kosztów są wyraźne:
- Zawieszenie resorowe ma prostą konstrukcję, wymaga niewielkiej konserwacji i jest tanie w eksploatacji. Stalowe resory są odporne na zużycie i często działają przez wiele lat, nawet przy dużych obciążeniach.
- Zawieszenie pneumatyczne zapewnia większy komfort i lepsze osiągi, ale wymaga częstszej konserwacji. Elementy takie jak mieszki powietrzne, sprężarki czy czujniki mogą się zużywać lub ulegać awarii, co zwiększa koszty napraw. Ponadto koszt zakupu takiego systemu jest wyższy.
Jak działają układy zawieszenia ciężarówek?
