Ciągnik Siodłowy z Resorami Pneumatycznymi: Komfort, Precyzja i Niezawodność

Ciągnik siodłowy to specjalistyczny pojazd ciężarowy, którego głównym zadaniem jest ciągnięcie naczep, a nie przewóz ładunku na własnej ramie. To właśnie od charakterystycznego „siodła”, czyli mechanizmu sprzęgającego naczepę z pojazdem, pochodzi jego nazwa. Umożliwia ono nie tylko fizyczne połączenie zestawu, ale także przenosi część masy ładunku na tylną oś ciągnika, co zwiększa stabilność i przyczepność całego zestawu.

Budowa ciągnika siodłowego różni się od klasycznej ciężarówki. Nie ma on własnej „paki” ani przestrzeni załadunkowej. Całość mocy napędowej skupia się na układzie trakcyjnym, silniku, skrzyni biegów, osi oraz kabinie kierowcy. W nowoczesnych konstrukcjach szczególną uwagę przykłada się do konstrukcji ramy oraz wytrzymałości układu napędowego, ponieważ pracują one pod dużym obciążeniem niemal bez przerwy.

Najczęściej ciągniki siodłowe kupują firmy transportowe obsługujące przewozy krajowe i międzynarodowe, operatorzy logistyczni oraz przedsiębiorstwa zajmujące się transportem specjalistycznym, np. materiałów sypkich, chłodniczych czy paliw. W praktyce ciągnik siodłowy z naczepą jest „narzędziem pracy” kierowcy: to on wykonuje załadunki, rozładunki, setki postojów i tysiące kilometrów miesięcznie.

Rola Zawieszenia w Ciągniku Siodłowym

Ciężarówki to pojazdy stworzone do przewożenia dużych ładunków na długich dystansach. Aby utrzymać ciężar i amortyzować wstrząsy pochodzące z nawierzchni, wyposażone są w system zawieszenia. Wybór systemu zawieszenia ma ogromny wpływ na zachowanie ciężarówki na drodze. Najczęściej stosowane rozwiązania to zawieszenie resorowe i zawieszenie pneumatyczne.

Zawieszenie Resorowe

Zawieszenie resorowe to tradycyjny system składający się z kilku warstw sprężystej stali, tzw. piór resorów, ułożonych jedna na drugiej. Gdy pojazd porusza się po nierównościach lub jest obciążony ciężkim ładunkiem, stalowe pióra uginają się. Dzięki temu system absorbuje wstrząsy i równomiernie rozkłada siły na osi. Gdy obciążenie się zmniejsza, stal wraca do pierwotnego kształtu.

Zawieszenie resorowe słynie z wytrzymałości i niezawodności, zwłaszcza w pojazdach mocno obciążonych. Dodatkowo ciężarówki z zawieszeniem resorowym są zazwyczaj tańsze w zakupie i eksploatacji niż te z zawieszeniem pneumatycznym. Zapewnia ono bardziej bezpośrednie i twardsze prowadzenie, co jest korzystne przy dużych obciążeniach. Na nierównych drogach reaguje jednak mniej elastycznie, co powoduje, że wibracje i wstrząsy są bardziej odczuwalne dla kierowcy i ładunku.

Zawieszenie Pneumatyczne

Zawieszenie pneumatyczne działa według nowocześniejszej zasady. Zamiast stalowych resorów wykorzystuje elastyczne mieszki powietrzne wypełnione sprężonym powietrzem. Gdy ciężarówka porusza się po nierównej nawierzchni lub jest mocniej załadowana, system automatycznie dostosowuje ciśnienie powietrza w mieszku. Dzięki temu pojazd utrzymuje prawidłową wysokość zawieszenia, a wstrząsy są skutecznie tłumione.

Zawieszenie pneumatyczne oferuje wiele korzyści w porównaniu z tradycyjnym zawieszeniem resorowym. System automatycznie dostosowuje się również do obciążenia, utrzymując stałą wysokość pojazdu, niezależnie od wagi ładunku. Dodatkowo zawieszenie pneumatyczne zapewnia doskonałą ochronę delikatnych ładunków. Dzięki skutecznemu tłumieniu wstrząsów, wrażliwe towary są mniej narażone na uszkodzenia w trakcie transportu. Zapewnia ono płynniejszą i bardziej stabilną jazdę, szczególnie na nierównych lub źle utrzymanych drogach. Mieszki powietrzne skutecznie amortyzują wstrząsy, ograniczając podskakiwanie pojazdu i zapewniając lepszy kontakt z nawierzchnią.

Porównanie Zawieszenia Pneumatycznego i Resorowego

Wybór między zawieszeniem pneumatycznym a resorowym ma ogromny wpływ na komfort jazdy, ochronę ładunku i koszty eksploatacji.

Komfort i Stabilność

• Zawieszenie pneumatyczne: Zapewnia płynniejszą i bardziej stabilną jazdę, szczególnie na nierównych drogach, dzięki skutecznemu tłumieniu wstrząsów. Mieszki powietrzne ograniczają podskakiwanie pojazdu i zapewniają lepszy kontakt z nawierzchnią.
• Zawieszenie resorowe: Oferuje bardziej bezpośrednie i twardsze prowadzenie, co jest korzystne przy dużych obciążeniach. Na nierównych drogach reaguje mniej elastycznie, co powoduje, że wibracje i wstrząsy są bardziej odczuwalne dla kierowcy i ładunku.

Ochrona Ładunku

• Zawieszenie pneumatyczne: Dzięki skutecznemu tłumieniu wstrząsów, wrażliwe towary są mniej narażone na uszkodzenia w trakcie transportu.
• Zawieszenie resorowe: Mniejsza elastyczność może prowadzić do większych drgań przenoszonych na ładunek, co jest mniej korzystne dla delikatnych towarów.

Konserwacja, Koszty i Trwałość

Jeśli chodzi o konserwację i koszty, różnice są wyraźne:

• Zawieszenie resorowe: Ma prostą konstrukcję, wymaga niewielkiej konserwacji i jest zazwyczaj tańsze w zakupie i eksploatacji. Stalowe resory są odporne na zużycie i często działają przez wiele lat, nawet przy dużych obciążeniach.
• Zawieszenie pneumatyczne: Zapewnia większy komfort i lepsze osiągi, ale wymaga częstszej konserwacji. Elementy takie jak mieszki powietrzne, sprężarki czy czujniki mogą się zużywać lub ulegać awarii, co zwiększa koszty napraw. Ponadto koszt zakupu takiego systemu jest wyższy.

Decyzja o wyborze zawieszenia zależy od specyfiki działalności. Jeśli często przewozisz delikatne lub cenne towary, komfort jazdy jest dla Ciebie kluczowy i chcesz korzystać z automatycznej regulacji wysokości, zawieszenie pneumatyczne będzie najlepszym rozwiązaniem. Jeżeli natomiast zajmujesz się głównie transportem ciężkim, logistyką budowlaną lub pracujesz w warunkach maksymalnego obciążenia, zawieszenie resorowe dzięki swojej solidności, prostocie i niższym kosztom okaże się korzystniejsze.

Techniczne Aspekty Zawieszenia

W niniejszej definicji należy uwzględnić masę tłumioną M (kg) na jedną oś napędową lub zespół osi. Oś lub zespół osi wykazuje łączne ciśnienie między powierzchnią drogi a tłumioną masą K niuton/metr i wskaźnikiem łącznego tłumienia C niuton/metr i na sekundę (N/ms). Z oznacza drogę tłumionej masy w kierunku pionowym. Krótkotrwała swobodna pionowa oscylacja tłumionej masy tworzy krzywą sinusoidalną.

Częstotliwość jest możliwa do ustalenia za pomocą pomiaru czasu potrzebnego dla obserwowalnej we wszystkich cyklach oscylacji. Tłumienie można ustalić za pomocą pomiaru następujących po sobie maksymalnych wartości oscylacji, które występują w tym samym kierunku. Poprzez pomiar maksymalnych wartości kompresji możliwe staje się z jednej strony ustalenie częstotliwości F i z drugiej strony stosunku amplitud, a tym samym tłumienie. Pojazd należy wyposażyć w przetwornik rejestrujący przesunięcie pionowe, znajdujący się między osią napędową a ramą, bezpośrednio ponad osią napędową.

Innowacje w Resorach Pneumatycznych: HiTemp

Kierowcy ciężarówek często pokonują duże odległości, w różnych regionach i strefach klimatycznych. Aby zapewnić, że kabina kierowcy jest bezpieczna i wygodna zarówno w zimowych chłodach Skandynawii czy Rosji, jak i podczas letnich upałów w Hiszpanii, Afryce Północnej czy nawet w południowej Azji, Continental opracował rozwiązanie HiTemp, które ma działać niezawodnie. Resory pneumatyczne spełniają rosnące wymagania stawiane podzespołom pojazdów ciężarowych: ostrzejsze normy spalin w znacznie większym stopniu nagrzewają komorę silnika, zapewniając ekstremalnie gorące warunki pracy.

Zaletą miechów pneumatycznych tulejowych jest to, że pozwalają na łatwiejsze zarządzanie ciepłem i oferują producentowi większą elastyczność podczas definiowania przestrzeni montażowej mocowania kabiny. Nie ma potrzeby stosowania osłony termicznej chroniącej resory pneumatyczne przed intensywnym promieniowaniem cieplnym. Tulejowe resory pneumatyczne do ekstremalnych temperatur nie tylko zapewniają znaczną poprawę użytkowania w wysokich temperaturach, ale także zwiększają dopuszczalny zakres w temperaturach ujemnych.

Zastosowanie Resorów Pneumatycznych w Ciągnikach Siodłowych

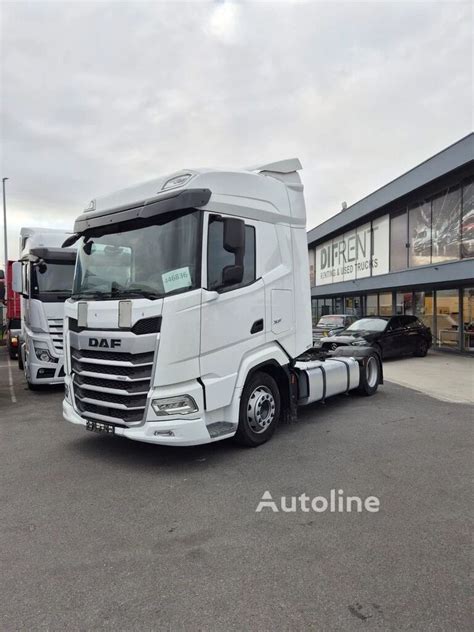

DAF zdecydował się na produkcję specyficznej wersji swojego ciągnika siodłowego DAF XF dla transportu ładunków ciężkich i objętościowych. Tylna oś ciągnika siodłowego dysponuje zawieszeniem pneumatycznym pozwalającym unieść tylną część podwozia o 50 milimetrów. Zmniejsza to ryzyko kontaktu między ciągnikiem siodłowym i naczepą podczas operacji ładowania i rozładunku towaru. DAF XF Low Deck jest proponowany z automatyczną lub ręczną skrzynią biegów i z 3.60 lub 3.80 metrami rozstawu osi. Kabina Space Cab lub Super Space Cab jest proponowana opcjonalnie. Dostępne są dwa silniki dla ciągnika siodłowego DAF XF Low Deck: PACCAR MX-13 12.9 litrów osiągający moc 410, 460 lub 510KM i PACCAR MX-11 440KM. Pojemność zbiorników na paliwo nowego DAFA wynosi 1090 litrów.

Diagnostyka i Serwis Zawieszenia Pneumatycznego ECAS

W przypadku problemów z zawieszeniem pneumatycznym, kluczowa jest precyzyjna diagnostyka. Poniżej przedstawiono przykład problemu z elektroniką sterującą pneumatycznym zawieszeniem w ciągniku siodłowym Iveco, wyposażonym w sterownik ECAS o numerze 083760 446 055 027 z 1998 roku. Po uszkodzeniu puszki elektroniki pojawia się problem z utrzymaniem ciśnienia powietrza w poduszkach zawieszenia, mimo że nie słychać wycieku gazu. Sterownik jest oryginalny i obsługuje poduszki zarówno z przodu, jak i z tyłu.

Typowe Objawy i Pierwsze Kroki Diagnostyczne

Jeżeli po uderzeniu w okolicach puszki elektroniki ciężarówka pompuje gaz do poduszek, ale go nie trzyma, a po chwili gaz uchodzi bez słyszalnego syczenia, może to wskazywać na problem z elektroniką lub czujnikami, a nie bezpośrednio z wyciekiem powietrza. Podejrzenie, że może to być wina któregoś z procesorów w tej puszce, jest zasadne, jednak należy wykluczyć inne, prostsze usterki.

W pierwszej kolejności zaleca się sprawdzenie przewodu na wejściu do pilota - bardzo często łamią się kabelki, co skutkuje brakiem poziomowania. Następnie można zająć się poziomicami - sprawdzić można ich rezystancję, która powinna wynosić około 120 Ohm. W omawianym przypadku zarówno przód, jak i tył pojazdu są na poduszkach, a sterownik jest oryginalny.

Interpretacja Kodów Błędów ECAS

Po podłączeniu sterownika na pulpicie zapala się i miga czerwona kontrolka, co wskazuje na błąd. Odczyt kodu migowego wskazał błąd numer 12. Kierowca odczytał go z tabeli dla autobusów z ECAS typu "A", co w tym kontekście może oznaczać usterkę czujnika na jednej osi, czyli przedniego czujnika. Ważne jest, aby upewnić się, czy używana tabela błędów jest właściwa dla danego modelu sterownika i pojazdu (w tym przypadku Iveco z 1998 roku), ponieważ tablice diagnostyczne mogą się różnić.

Jeżeli czerwona kontrolka gaśnie, to już jest pół sukcesu, bo przynajmniej sterownik jest sprawny i nie ma co grzebać w jego pamięci. Jeśli problemem jest uszkodzony czujnik, jego wymiana i ewentualne kalibracje mogą rozwiązać problem.

Wybór Ciągnika Siodłowego z Zawieszeniem Pneumatycznym

Kupując ciągnik siodłowy, trzeba patrzeć szeroko - od parametrów silnika, przez układ osi, po ergonomię kabiny i dostęp do serwisu. Zawieszenie pneumatyczne jest jednym z kluczowych elementów, które należy wziąć pod uwagę, ponieważ poprawia komfort jazdy i pozwala na regulację wysokości, co jest przydatne przy manewrowaniu rampami. W przypadku używanych pojazdów, należy zwrócić uwagę na stan zawieszenia. Test pod obciążeniem (jazda z naczepą, najlepiej załadowaną) odsłania problemy, które nie występują na „pustym” pojeździe.
