Układ Przeniesienia Napędu w Ciągniku Rolniczym
Układ przeniesienia napędu w ciągniku rolniczym pozwala na przekazanie mocy silnika do różnych mechanizmów roboczych oraz kół ciągnika. Jego prawidłowe funkcjonowanie jest kluczowe dla efektywności pracy na polu, zapewniając ciągnikowi zarówno moc, jak i mobilność.
Rola i Elementy Układu Napędowego
W skład układu napędowego wchodzi szereg komponentów, które współpracują ze sobą, aby zapewnić ciągnikowi odpowiednią siłę i prędkość w zmiennych warunkach pracy. Są to między innymi sprzęgło, skrzynia biegów, reduktor, mechanizm różnicowy, przekładnie końcowe oraz wałek odbioru mocy (WOM).

Sprzęgła w Ciągnikach Rolniczych
Sprzęgło w ciągniku służy do płynnego łączenia i rozłączania napędu między silnikiem a pozostałymi elementami układu przeniesienia napędu. Typowymi rozwiązaniami w ciągnikach rolniczych i kompaktowych są sprzęgła jednotarczowe suche i wielotarczowe mokre. Rodzaje sprzęgieł w ciągnikach mają istotne znaczenie dla efektywności pracy maszyn rolniczych i komunalnych, determinując sposób współpracy silnika z przekładnią oraz osprzętem.
Rodzaje Sprzęgieł w Ciągnikach
W zależności od konstrukcji, sprzęgła wpływają na sposób przenoszenia napędu oraz komfort obsługi. Wybór odpowiedniego rozwiązania przekłada się bezpośrednio na trwałość podzespołów i wygodę operatora. Znajomość podstawowych typów sprzęgieł pozwala lepiej dobrać maszynę do konkretnego zastosowania.
- Sprzęgło Jednotarczowe
To najprostszy typ wśród rodzajów sprzęgieł w ciągnikach. W tej konstrukcji całe obciążenie odbierane jest tylko przez jedną tarczę sprzęgłową, która musi sobie także radzić z całym ciepłem wytwarzanym podczas tarcia. Tego rodzaju rozwiązanie sprawdza się w maszynach, które działają pod ograniczonym obciążeniem i może współpracować z mechanicznym rewersem. Sprzęgło jednotarczowe stanowi wariant budżetowy, zwykle spotykany w tańszych konstrukcjach. Bezsprzęgłowa zmiana kierunku jazdy wymaga jednak bardziej zaawansowanego sprzęgła.
- Sprzęgło Wielotarczowe
Jest to rozwiązanie bardziej zaawansowane, stosowane tam, gdzie układ jezdny ciągnika z mechaniczną przekładnią został przystosowany do radzenia sobie z cięższymi pracami. Zalety sprzęgła wielotarczowego obejmują możliwość przeniesienia większych obciążeń, ponieważ liczne tarcze zwiększają powierzchnię cierną. Również ciepło jest odprowadzane w sposób bardziej wydajny. Sprzęgło wielotarczowe jest uważane za niezwykle wytrzymałe, a załączanie kolejnych przełożeń odbywa się w sposób gładki i pozbawiony szarpnięć.
- Sprzęgło Suche i Mokre
Kolejnym podziałem sprzęgieł jest sposób ich chłodzenia i smarowania. Sprzęgło suche pracuje bez zanurzenia w oleju, dzięki czemu jego konstrukcja jest prostsza i tańsza. Jednakże pozostaje bardziej narażone na zużycie i uszkodzenie przez wysoką temperaturę, szczególnie w trudnych warunkach pracy. Z kolei sprzęgło mokre pracuje w kąpieli olejowej, co poprawia jego trwałość i skuteczność chłodzenia, zwiększając skuteczność odprowadzania ciepła. Charakteryzuje się większą żywotnością oraz lepszą odpornością na przegrzanie i jest częściej stosowane w nowoczesnych ciągnikach, zwłaszcza tych z rewersem bezsprzęgłowym lub przekładnią PowerShift.
- Sprzęgło Jazdy i Sprzęgło Wałka Odbioru Mocy (WOM)
W nowoczesnych ciągnikach wałek odbioru mocy (WOM) zazwyczaj posiada oddzielne sprzęgło. Taka konfiguracja chroni mechanizm wałka, a tym samym cały ciągnik, przed nadmiernym obciążeniem. Sprzęgło jazdy odpowiada za przekazywanie momentu obrotowego z silnika do skrzyni biegów i układu jezdnego, a jego naciśnięcie powoduje zatrzymanie ciągnika. Natomiast sprzęgło WOM umożliwia bezpieczne przekazanie napędu do zewnętrznych maszyn, takich jak kosiarki czy glebogryzarki.
Poniższa tabela podsumowuje kluczowe cechy różnych typów sprzęgieł:
| Typ sprzęgła | Opis działania | Zastosowanie |
|---|---|---|
| Sprzęgło jednotarczowe | Odłącza całkowicie napęd po naciśnięciu pedału | Proste ciągniki, prace bez napędu WOM |
| Sprzęgło dwustopniowe | Osobne sterowanie napędem jazdy i WOM | Prace z aktywnym osprzętem, np. prasy, kosiarki |
| Sprzęgło suche | Pracuje „na sucho”, bez oleju | Starsze modele, mniej wymagające zastosowania |
| Sprzęgło mokre | Zanurzone w oleju, odporne na przegrzanie | Nowoczesne ciągniki, praca w trudnych warunkach |
| Oddzielne sprzęgło jazdy i sprzęgło WOM | Pozwala na niezależne załączanie i rozłączanie napędu kół oraz wałka odbioru mocy | Współpraca z maszynami towarzyszącymi, precyzyjne prace rolnicze i komunalne |
Konserwacja i Wymiana Sprzęgła

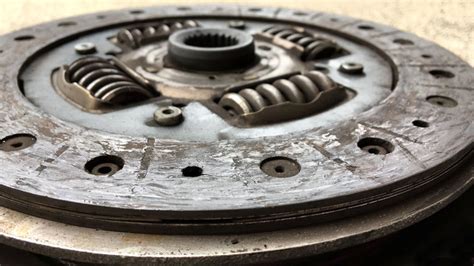

Tarcza sprzęgła to bardzo ważny element w układzie napędowym każdego ciągnika, a jej uszkodzenie lub zużycie uniemożliwia dalszą pracę. Często użytkownicy decydują się na wymianę tylko jednego komponentu, np. tarczy jazdy, ze względów ekonomicznych. Należy jednak pamiętać, że żywotność takiej tarczy będzie znacznie krótsza (przewidywana trwałość nowego sprzęgła to około 2500 mth) ze względu na współpracę z już w pewnym stopniu zużytym dociskiem. Tarcza swoje prawidłowe właściwości uzyska dopiero po dostosowaniu się do starej płyty dociskowej, co może prowadzić do większych obciążeń i szybszego zużycia. W przypadku decyzji o wymianie wyłącznie tarczy, zadanie to powinno być powierzone profesjonalnemu zakładowi naprawczemu ze względu na skomplikowaną konstrukcję sprzęgła i konieczność prawidłowego ustawienia luzu na dźwigienkach. Nieprawidłowa regulacja może skutkować ślizganiem się sprzęgła lub całkowitym wysprzęglaniem.

Skrzynia Biegów i Inne Komponenty
Oprócz sprzęgła, w układzie przeniesienia napędu ciągnika, kluczowe są także inne elementy.
-

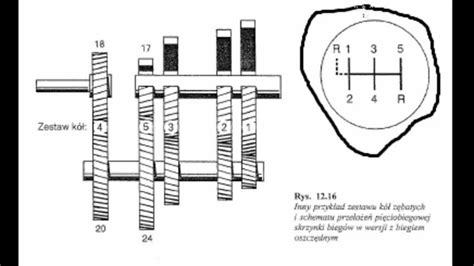

Skrzynia biegów jest niezbędna do dostosowania prędkości i siły ciągnika do różnych warunków pracy. Tradycyjnie stosowane przekładnie zębate, które mogą być przesuwne lub stale zazębione, zapewniają wielostopniową regulację prędkości, a także umożliwiają jazdę do tyłu. W nowoczesnych modelach skrzynie te bywają wyposażone w synchronizatory, wyrównujące prędkości obracających się kół zębatych, zapobiegając szarpnięciom i ułatwiając płynne zmiany biegów.
-
Reduktor to dodatkowy komponent skrzyni biegów, który zwiększa ilość dostępnych przełożeń. Jest to szczególnie przydatne podczas pracy z dużymi obciążeniami, gdzie wymagana jest większa siła ciągu przy niskiej prędkości.
-
Mechanizm różnicowy pozwala na różnicowanie prędkości obrotowej kół napędzanych. Mechanizm ten zapobiega poślizgom kół na zakrętach, zapewniając płynność jazdy i minimalizując zużycie opon.
-
Końcowe przekładnie, zwane również zwolnicami, przekazują napęd z półosi mechanizmu różnicowego na koła napędowe. Ich rola polega na dalszym zwiększaniu momentu obrotowego i zmniejszaniu prędkości, zapewniając ciągnikowi lepszą kontrolę nad siłą uciągu.
-
Wał odbioru mocy (WOM) przenosi napęd do zewnętrznych maszyn, takich jak kosiarki czy prasy rolnicze.

Podnośniki Hydrauliczne w Ciągnikach i Innych Zastosowaniach
Podnośniki hydrauliczne to urządzenia, które opierają się na jednym lub kilku tłokach sprężonego powietrza lub płynu, aby podnieść ciężki ładunek. Są one wykorzystywane w większości gałęzi przemysłu, ułatwiając podnoszenie ciężkich ładunków w sposób kontrolowany.
Trzypunktowy Układ Zawieszenia w Ciągnikach
Jednym z najważniejszych elementów ciągnika jest bez wątpienia podnośnik hydrauliczny, a szczególnie trzypunktowy układ zawieszenia. Bez niego współpraca maszyny z innymi urządzeniami byłaby niemożliwa. Na szczęście system ten funkcjonuje już od 73 lat.
Historia i Budowa
Stosowany współcześnie system zawieszenia narzędzi, trzypunktowy układ zawieszenia, został opracowany przede wszystkim pod kątem właściwej współpracy ciągnika z narzędziami (głównie pługami) w czasie orki przez H. Fergusona. Układ zawieszenia umożliwia podnoszenie narzędzia w położenie transportowe i odpowiednie ustawienie go w położeniu roboczym. Dwoma punktami zawieszenia są przeguby łączące narzędzie z dwoma cięgłami dolnymi (prawym i lewym). Trzeci punkt znajduje się na przegubie łączącym wsporniki narzędzia z łącznikiem górnym. Przeguby kuliste znajdujące się w cięgłach i łącznikach umożliwiają ruchy narzędzia we wszystkich kierunkach. Trzypunktowy układ zawieszenia charakteryzuje się dużą statecznością i umożliwia zarówno poprzeczne, jak i podłużne wypoziomowanie narzędzia. Pod względem budowy i działania mechaniczne części układów zawieszenia w różnych ciągnikach są do siebie podobne.

Kategorie Zaczepów
Wraz z rozwojem konstrukcji ciągników powstało kilka kategorii zaczepów, aby dostosować zaczepianie narzędzia do trzypunktowego układu zawieszenia. Obecnie obowiązuje norma DIN ISO 730-1, która określa ogólne parametry i ich wartości, np. zakres podnoszenia (od 61 cm w kat. I do 76 cm w kat. IV). Narzędzie współpracujące z ciągnikiem powinno mieć zaczep zgodny z zaczepem pracującego w gospodarstwie ciągnika. Opisane są cztery kategorie charakteryzujące tylny podnośnik ciągnika w zależności od jego mocy:
- Kategorii I instalowane są w ciągnikach o mocy do 48 KM.
- Kategorii II - o mocy do 120 KM.
- Kategorii III - o mocy do 240 KM.
- Kategorii IV - do 450 KM.
Oprócz tych czterech głównych kategorii istnieją również kategorie przejściowe między nimi, oznaczone symbolem N, które dotyczą ciągników o pośredniej mocy.
Prawidłowe Ustawienie Narzędzia
Założenie górnego łącznika, na przykład w środkowym otworze stojaka zawieszenia pługa (z trzech możliwych), daje optymalny zakres ruchu. Łącznik górny ustawiony w otworze dolnym powoduje zwiększenie siły niezbędnej do wydźwignięcia narzędzia i bardzo pionowe ustawienie łącznika podczas transportu. Boczne ruchy narzędzia można zminimalizować odpowiednim ustawieniem stabilizatorów. Odstęp (wolna przestrzeń) od opony lub błotnika do dolnego cięgna powinien wynosić minimum 10 cm we wszystkich kategoriach. Bardzo ważne jest sprawdzenie, czy odstęp między narzędziem a końcówką wałka w ciągniku jest zgodny z normą i czy odpowiada wałkowi dostarczonemu wraz z narzędziem. Nie zawsze można doczepić narzędzie lub maszynę do dowolnego ciągnika.
Typy Regulacji Podnośnika Hydraulicznego
Do unoszenia i opuszczania narzędzi zawieszonych na ciągniku służą podnośniki hydrauliczne. Wynaleziony przez Fergusona podnośnik hydrauliczny umożliwiał jedynie podnoszenie i opuszczanie narzędzi. Aktualnie stosowane elektroniczne układy sterujące pracą podnośnika hydraulicznego pozwalają na większe wykorzystanie ciągników. Jednak większość użytkowanych w kraju ciągników wyposażona jest w mechaniczne układy sterujące pracą podnośnika. W praktyce możliwości te nie są wykorzystywane przez użytkowników ciągników, często z powodu niewiedzy lub przyzwyczajenia do korzystania tylko z jednej regulacji. Nieznajomość możliwości ciągnika powoduje, że operator niepotrzebnie wykonuje czynności, które z powodzeniem mógłby wykonać układ automatycznej regulacji. Dokładne poznanie funkcji podnośnika hydraulicznego pozwala lepiej wykorzystać możliwości ciągnika i w konsekwencji znacznie obniżyć koszty prac uprawowych, zwłaszcza orki.
URSUS C-360 Jak działa podnośnik hydrauliczny? Schemat i zasada działania hydrauliki
- Regulacja Pozycyjna
Polega na automatycznym utrzymywaniu narzędzia na stałej wysokości względem ciągnika. Zapewniony jest ścisły związek między położeniem narzędzia a położeniem dźwigni sterującej. Jeżeli położenie dźwigni nie będzie zmieniane, układ regulacyjny dąży do utrzymania zadanej wysokości ramion podnośnika. Po ich nieznacznym opadnięciu automatycznie uzupełniane są ubytki oleju w cylindrze siłownika. Jeżeli podczas orki dźwignia sterująca zostanie przesunięta w położenie odpowiadające najmniejszej wysokości ramion podnośnika, nastąpi kopiowanie przez narzędzie nierówności pola - wtedy będzie regulacja kopiująca. Podczas pracy z regulacją pozycyjną istnieje możliwość dociążania tylnych kół ciągnika częścią masy zawieszonego narzędzia. Uzyskany w ten sposób przyrost siły uciągu może dochodzić do 15 proc. Taka możliwość istnieje m.in. w ciągnikach Ursus C-360 w sposób stały i chwilowy w ciągniku C-330. Aby uzyskać tę funkcję, należy dźwignię sterującą przesunąć w skrajne przednie położenie. Podczas „dociążania” do cylindra roboczego tłoczony jest olej pod mniejszym ciśnieniem i podnośnik zachowuje się tak, jakby był za słaby, aby podnieść ciężkie narzędzie. Unoszone częściowo narzędzie pracuje w dalszym ciągu na tej samej głębokości, ale jego nacisk na glebę jest o wiele mniejszy niż poprzednio. Podnośnik, unosząc w ten sposób narzędzie, powoduje zwiększenie nacisku na oś napędową i na koła do podłoża, czyli dociąża ciągnik. Z regulacji pozycyjnej można korzystać podczas wykonywania orki na terenie równym i o różnej strukturze. Na terenie nierównym każde wychylenie ciągnika powoduje zmianę głębokości pracy narzędzia.
- Regulacja Siłowa (Uciągowa)
Zapewnia automatyczne podnoszenie lub opuszczanie narzędzia w celu utrzymania stałej, uprzednio ustalonej siły ze strony gleby. Ustalając za pomocą zderzaka najniższe położenie dźwigni sterującej, zadaje się żądaną wielkość oporu, z jaką pracować ma narzędzie. Pod wpływem zwiększonego oporu, np. wskutek większego zagłębienia się narzędzia, następuje zwiększone ściskanie łącznika górnego w układzie zawieszenia. Siły te przekazane do rozdzielacza powodują samoczynne uniesienie narzędzia i utrzymują je na takiej wysokości, na której wielkości oporów roboczych mieszczą się w granicach regulacji przeprowadzonej wstępnie przez operatora. Układ regulacyjny ocenia wielkość oporu na podstawie sił działających w cięgłach dolnych lub w łączniku górnym i stara się utrzymywać siłę oporu narzędzia na stałym poziomie. Możliwość rezygnacji z kół kopiujących daje dodatkowy efekt w postaci dociążenia kół ciągnika całą masą narzędzia i siłami pochodzącymi od spulchnianej gleby, co zwiększa siłę uciągu ciągnika. Na glebach ze zmienną zwięzłością zmienia się również głębokość pracy pługa, ponieważ podnośnik unosi ramiona - gdy opór stawiany przez glebę wzrasta, lub opuszcza - gdy zwięzłość gleby maleje. Z tego powodu nie należy stosować regulacji siłowej na polach o bardzo zróżnicowanej strukturze gleby, można natomiast na nierównych i pofałdowanych. Podczas pracy w terenie o strukturze gleby jednorodnej, ale w której mogą znajdować się na głębokości pracy narzędzia jakieś przeszkody, chroni narzędzie przed uszkodzeniem poprzez uniesienie w momencie trafienia jego elementu roboczego na taką przeszkodę. Podczas orki z wykorzystaniem regulacji siłowej uzyskuje się na przykład, w stosunku do regulacji kopiującej, wzrost wydajności orki o około 10 proc., przy jednakowym zużyciu paliwa.
- Regulacja Mieszana
Łączy w sobie zalety regulacji pozycyjnej i siłowej. Dzięki takiemu połączeniu zmniejsza się reakcja podnośnika na zmiany oporu narzędzia, a tym samym zmiany głębokości są mniejsze. Oba systemy są równoprawne i reagują zarówno na zmiany położenia, jak i zmiany siły. Stopień reagowania układu na zmianę siły lub położenia, zwany stopniem zmieszania, może być regulowany za pomocą odpowiedniej dźwigni, tj. w dwóch wariantach: z przewagą regulacji siłowej lub pozycyjnej. Operator ma możliwość ustalenia stopnia zmieszania obu systemów regulacji zależnie od wymagań i warunków agrotechnicznych. Przewagę regulacji pozycyjnej stosuje się na polach o glebach cięższych i bardziej niejednorodnych. W ciągnikach, w których pomiar siły odbywa się za pomocą łącznika górnego, dodatkowo reguluje wielkość reakcji podnośnika, wybierając jeden z otworów w kadłubie tylnego mostu ciągnika. Zaczepienie łącznika w górnym otworze powoduje dużą czułość na zmiany oporu narzędzia i zaleca się je stosować podczas lżejszych prac. W wypadku niższego otworu spowoduje to zmniejszenie czułości układu. Przy pracach najcięższych trzeba zakładać łącznik górny w najniższy otwór.
- Regulacja Ciśnieniowa
W regulacji ciśnieniowej każdemu położeniu dźwigni sterującej odpowiada stałe ciśnienie wewnątrz cylindra siłownika, czyli stała siła na ramionach podnośnika. Jest to regulacja podobna do tej, która jest stosowana w ciągniku C-330, a związana jest z chwilowym dociążaniem. Ten rodzaj regulacji był stosowany m.in. w ciągniku Ursus 1014 w sposób stały. Dzięki temu można było docisnąć w razie potrzeby narzędzie zawieszane. Za pomocą dźwigni można otworzyć przepływ oleju lub go zmniejszyć i dowolnie regulować ciśnienie. Ta opcja pozwalała docisnąć za pomocą specjalnego łącznika narzędzie zawieszane na ciągniku.
Ogólne Zasady Działania Podnośników Hydraulicznych
Podnośniki hydrauliczne są obecnie używane w większości branż i ułatwiają podnoszenie ciężkich ładunków.
Czym jest Podnośnik Hydrauliczny?
Podnośnik hydrauliczny to specjalistyczne urządzenie z jednym lub większą liczbą cylindrów, które wykorzystują ciśnienie płynu, aby unosić się na wysokość. Mechanizm sprężarki jest używany do zwiększania ciśnienia wewnątrz każdego cylindra podnoszącego, a ciśnienie powoduje rozszerzenie cylindra. Zazwyczaj cylindry rozszerzają się ku górze, tworząc siłę nośną w pionie, jednak w podnośniku nożycowym cylindry rozszerzają się pod kątem 45 stopni, co zwiększa siłę unoszenia urządzenia.
Dlaczego Podnośniki Hydrauliczne są Tak Powszechne?
Podnośniki hydrauliczne są obecnie używane w większości branż, ponieważ ułatwiają podnoszenie ciężkich ładunków w powolny i kontrolowany sposób. Dzięki odpowiednio zaprojektowanemu podnośnikowi hydraulicznemu możliwe jest podnoszenie tysięcy funtów powoli i bezpiecznie. Podnośniki opuszczają ładunki na ziemię równie łatwo, powoli uwalniając zgromadzone ciśnienie. Podnośniki hydrauliczne są również kompaktowe, co pozwala na osiągnięcie imponujących sił podnoszenia w ograniczonej przestrzeni.

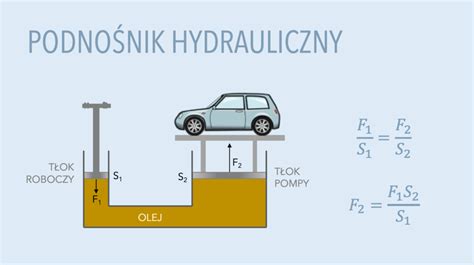

Jak Działa Podnośnik Hydrauliczny? (Prawo Pascala)
Podnośniki hydrauliczne działają na podstawie prawa Pascala, aby gromadzić pracę mechaniczną do wykorzystania jako siła unosząca. Gdy ciśnienie jest wywierane na ciecz, której nie można sprężyć, ciecz staje się sprężona równomiernie we wszystkich obszarach. Podnośniki wykorzystują to prawo, tworząc wąski cylinder do wytwarzania ciśnienia i szeroki cylinder do wywierania ciśnienia. Wąski cylinder jest używany do budowania ciśnienia, ponieważ wąską rurę łatwiej ściskać, co wymaga mniej wytrzymałego sprzętu do budowania ciśnienia. To wytworzone ciśnienie jest kierowane przez zawory jednokierunkowe. W miarę pompowania wąskiego cylindra poziom ciśnienia wzrasta po stronie dużego cylindra, tworząc ogromną ilość ciśnienia, która może unieść pojazdy lub nawet znacznie cięższe przedmioty.

Różne Rodzaje Podnośników Hydraulicznych
Chociaż zasady działania podnośników hydraulicznych są takie same, obecnie stosuje się różne ich rodzaje. Zrozumienie niektórych z nich może pomóc w wyborze opcji odpowiadającej Twoim potrzebom.
- Podnośnik Nożycowy
Podnośnik nożycowy wykorzystuje jeden lub więcej cylindrów hydraulicznych, solidną podstawę, platformę podnoszącą i wiele ramion nożycowych. Cylindry wytwarzają siłę podnoszącą, aby podnieść platformę podnośnika pionowo, a ramiona nożycowe zapewniają równomierne rozłożenie siły podnoszącej, co zapewnia solidną platformę.
- Podnośnik Jednokolumnowy
Podnośniki jednokolumnowe są używane w licznych zastosowaniach w wielu różnych branżach. Wykorzystują jeden cylinder do podnoszenia w jednym kierunku, zwykle pionowo. Podnośniki jednokolumnowe są kompaktowe i nadal mogą być używane do wywierania nacisku tysięcy funtów.

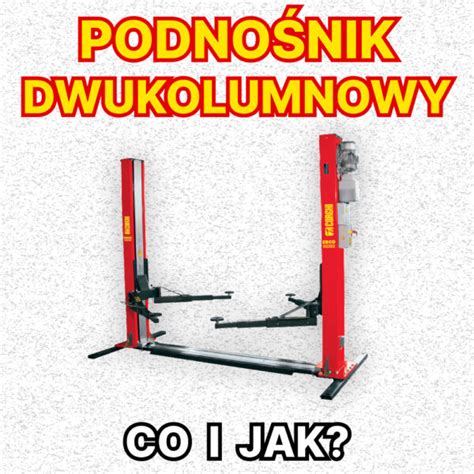

- Podnośnik Dwu- lub Czterokolumnowy
Większość podnośników hydraulicznych opiera się na pionowo zorientowanych cylindrach hydraulicznych i sprężarkach do podnoszenia i opuszczania ciężkich ładunków. Podnośnik dwukolumnowy opiera się na dwóch cylindrach, podczas gdy podnośnik czterokolumnowy wykorzystuje cztery do podnoszenia dużej platformy. Każdy cylinder hydrauliczny jest przeznaczony do podnoszenia określonej ilości ciężaru, a kilka jest używanych razem w celu zwiększenia mocy podnoszenia urządzenia. Podnośnik czterokolumnowy zapewnia bardziej stabilną siłę podnoszenia, ale podnośnik dwukolumnowy jest bardziej kompaktowy i nadal zapewnia wystarczającą moc do podnoszenia większości pojazdów.

Wybór Właściwego Typu Podnośnika Hydraulicznego
Wybierając podnośnik hydrauliczny do swojego zastosowania, należy wziąć pod uwagę, jaki ciężar musi zostać podniesiony, odległość podnoszenia, a także prześwit, jaki jest dostępny dla wybranego przypadku użycia. Ważne jest również, aby wziąć pod uwagę budżet przeznaczony na podnośnik. Wszystkie te szczegóły pomagają określić, który podnośnik jest właściwą opcją dla danego zastosowania. Najważniejszą kwestią jest ciężar, jaki należy utrzymać, a ze względów bezpieczeństwa podnośnik zawsze musi przekraczać dopuszczalne obciążenie o bezpieczny margines. Warto współpracować z profesjonalistą, który pomoże określić, ile jest miejsca na podnośnik hydrauliczny i wybrać jednostkę, która zmieści się w dostępnej przestrzeni, w tym silnik lub sprężarkę dołączoną do systemu. Wybrany podnośnik musi również zapewniać odległość podnoszenia, jakiej wymaga aplikacja. Należy wziąć pod uwagę maksymalny udźwig urządzenia i określić, czy wybrany typ podnośnika hydraulicznego sprawdzi się w danym przypadku.
Prawidłowe Praktyki Konserwacyjne Podnośników Hydraulicznych
Aby zapewnić prawidłowe działanie podnośnika hydraulicznego, należy go starannie konserwować. Proces konserwacji rozpoczyna się od utrzymania prawidłowego poziomu płynu hydraulicznego i regularnej wymiany starego oleju hydraulicznego na nowy. Technik powinien regularnie sprawdzać, czy poziom płynu hydraulicznego jest wystarczająco wysoki, aby zapewnić prawidłową pracę; jeśli poziom jest zbyt niski, można dodać więcej płynu. Z biegiem czasu płyn hydrauliczny ulega degradacji. W miarę degradacji płyn nie ściska się i nie podnosi tak dobrze, a także nie smaruje wewnętrznych elementów tak skutecznie, co prowadzi do nieprawidłowego działania i ostatecznego uszkodzenia układu. Aby zwalczać ten problem, płyn hydrauliczny należy okresowo wymieniać, a cykl wymiany zależy od rodzaju podnośnika oraz używanego płynu. Doświadczony technik powinien wiedzieć, jak często należy wymieniać płyn. Bardzo istotne jest dopasowanie użytego w podnośniku oleju do panującej w warsztacie temperatury. Należy regularnie sprawdzać stan ramion podnoszących, smarować wózki podnoszenia (wewnątrz kolumny), sprawdzać połączenia spawane pod kątem pęknięć. Przeglądy i próby obciążeniowe powinny być wykonywane przez specjalistę posiadającego uprawnienia Urzędu Dozoru Technicznego (UDT), zgodnie z przepisami dotyczącymi Urządzeń Transportu Bliskiego.
