Wałek rozrządu w ciągniku – diagnostyka i naprawa usterek

Wałek rozrządu to jedna z najważniejszych części każdego silnika spalinowego, sterująca pracą zaworów, ich otwieraniem i zamykaniem, odpowiadająca za dopływ mieszanki paliwowo-powietrznej oraz pośrednicząca w olejeniu silnika. Może również napędzać aparat zapłonowy, pompę oleju, paliwa lub wtryskową. Jego prawidłowe działanie ma kluczowe znaczenie dla optymalnej pracy jednostki napędowej, zwłaszcza w maszynach rolniczych, takich jak ciągnik Ursus C-360.

Budowa i zasada działania wałka rozrządu

Typowy wałek rozrządu zbudowany jest z:

• zakończenia przedniego, które go napędza,
• krzywek, czyli wirujących dźwigni - ich kształt oraz rozmieszczenie decydują o czasie otwarcia zaworów,
• czopów łożyskowych,
• mimośrodów.

Niekiedy występuje również koło zębate jako element napędu różnych mechanizmów silnika. Środek wałka często zostaje przewiercany, aby zmniejszyć jego wagę lub umożliwić lepszy przepływ oleju smarującego łożyska. W wielu nowoczesnych silnikach stosuje się system DOHC (Double Overhead Camshaft), czyli dwa wałki rozrządu - jeden dla zaworów ssących i drugi dla wydechowych, co pozwala na lepszą kontrolę dopływu mieszanki paliwowo-powietrznej.

Wałki rozrządu są przeważnie kute lub odlewane. Do ich produkcji używa się stali niskostopowej oraz węglowej albo żeliwa sferoidalnego lub stopowego.

Jak działa wałek rozrządu?

Wałek rozrządu jest zsynchronizowany z wałem korbowym za pomocą łańcucha, paska rozrządu lub koła zębatego. Oznacza to, że jego ruch jest dokładnie zgrany z ruchem tłoków w cylindrach silnika. W odpowiednich momentach pracy silnika krzywki na wałku rozrządu, obracając się, naciskają na popychacze zaworowe, powodując otwarcie zaworów. Gdy krzywka przesuwa się dalej, zawór jest zamykany przez sprężynę zaworową. Dokładna praca wałka rozrządu sprawia, że dopływ mieszanki paliwowo-powietrznej następuje we właściwym momencie, a spaliny są skutecznie usuwane. Dzięki temu silnik pracuje optymalnie.

Objawy uszkodzonego wałka rozrządu i układu rozrządu

Problemy z wałkiem rozrządu lub całym układem rozrządu mogą objawiać się na wiele sposobów. W przypadku ciągników, takich jak Ursus C-360, właściciele często zgłaszają nietypowe dźwięki oraz problemy z wydajnością silnika. Użytkownik zgłosił problem z ciągnikiem Ursus C-360, który wydaje stuki w okolicach rozrządu przy zimnym silniku. Po sprawdzeniu luzów i rozrusznika, podejrzewał, że przyczyną mogą być uszkodzone panewki lub tuleje korbowodu.

Typowe objawy problemów z rozrządem

Główne objawy uszkodzonego wałka rozrządu to:

• Nierównomierna praca silnika: Szarpanie przy dodawaniu gazu, dławienie się jednostki podczas przyspieszania.
• Wyczuwalna utrata mocy: Ciągnik słabiej przyspiesza, ma problem z wjazdem na wzniesienia, co wynika z zaburzenia synchronizacji zaworów i tłoków.
• Kopcenie przy jeździe na wysokich obrotach (w przypadku silników diesla): Przestawiony rozrząd powoduje nieprawidłowe spalanie. Z rury wydechowej może wydobywać się czarny dym (zbyt bogata mieszanka), biały dym (spalanie płynu chłodzącego przez uszkodzoną pompę) lub niebieski (spalanie oleju).
• Nietypowe dźwięki:

  • Piszczenie lub gwizd: Często dochodzi z przedniej części silnika przy uruchamianiu zimnego silnika i nasila się wraz z jego rozgrzewaniem, co jest objawem zużytego paska rozrządu lub uszkodzonych rolek napinających.

  • Metaliczny klekot lub grzechot: Wydawany przez rozciągnięty łańcuch rozrządu, szczególnie słyszalny na biegu jałowym. Dotyka zwłaszcza starsze ciągniki i maszyny o dużych motogodzinach.

  • Stukanie: Użytkownik zauważył, że „Ciapek wydaje metaliczny stukot po rozgrzaniu i na wyższych obrotach.” Czasami stuki mogą być spowodowane uderzaniem tłoka w głowicę, gdy jest duży luz na panewce korbowej, lub uderzaniem tłoka w zawór, który nie nadąża się zamknąć z powodu słabej sprężyny zaworowej lub zacinającej się prowadnicy zaworu. Stuki mogą również pochodzić od uderzania nowych pierścieni o progi w tulejach, nawet jeśli progi są małe. "Stuki słychać jak silnik złapie tak z 60 stopni jednak nie zawsze to słychać, tylko jak podniosę obroty około powyżej 1000 zaczyna stukać nawet jak obroty już spadną. Stukanie te czasami zanika nawet przy wysokich obrotach."

• Trudności z uruchomieniem silnika: Rozrusznik kręci, ale jednostka nie chce zapalić albo odpala po kilku próbach. W skrajnych przypadkach, gdy rozrząd przeskoczył o kilka zębów, silnik w ogóle się nie uruchomi.
• Zwiększone zużycie paliwa: Uszkodzony rozrząd zaburza parametry pracy silnika, prowadząc do niecałkowitego spalania mieszanki.
• Wibracje: Zużyte rolki rozrządu, rozciągnięty łańcuch lub luźny pasek powodują nierównomierną pracę mechanizmu, skutkując wibracjami odczuwalnymi w całym pojeździe lub maszynie, szczególnie przy wyższych obrotach.
• Zapalenie się kontrolki check engine: W nowoczesnych pojazdach i maszynach z systemami diagnostycznymi przestawiony lub uszkodzony rozrząd powoduje zapalenie się lampki. Sterownik wykrywa odchylenia w pracy silnika, sygnalizując błędy dotyczące czujników faz, synchronizacji czy kompresji.
• Wycieki oleju: Mogą pojawić się np. przez nieszczelną pompę wody napędzaną paskiem rozrządu.

W przypadku wspomnianego Ursusa C-360 stuki z okolic głowic, a także wrażenie, że silnik „nie do końca pracuje na 4 garach” po wymianie pierścieni tłokowych, mogły wskazywać na problem z zaworami lub ich prowadnicami, szczególnie że jeden zawór miał luz w prowadnicy.

Przyczyny zużycia i uszkodzeń wałka rozrządu

Przyczynami wytartego wałka rozrządu są:

• Tarcie: Spowodowane przez niewłaściwe smarowanie bądź za małą odporność materiału, z jakiego jest zrobiony wałek.
• Niewłaściwy olej: Stosowanie oleju nieprzystosowanego do pracy przy dużych obciążeniach.
• Duży przebieg: Naturalne zużycie materiału w wyniku długotrwałej eksploatacji (wałki rozrządu powinny wytrzymać 300-400 tys. km, ale szybciej zużywają się elementy wykonane ze stopów o słabej jakości).
• Zużyty hydrauliczny regulator luzu zaworowego.
• Zużyta dźwigienka zaworowa.
• Błędy montażowe: Np. za mocno dokręcone śruby, niewłaściwe ustawienie znaczników, niewłaściwe napięcie paska, źle zamontowane rolki.
• Nieszczelna pompa wody: Gdy zużyją się uszczelnienia pompy, płyn chłodzący zaczyna wyciekać na pasek, co powoduje rozwarstwienie materiału gumowego i utratę wytrzymałości.
• Wyciek oleju na pasek rozrządu: Np. przez nieszczelny simering wału korbowego, prowadzi do chemicznego zniszczenia paska.
• Zanieczyszczenia: W ciągnikach i maszynach rolniczych, pracujących w warunkach dużego zapylenia, błota i wilgoci, zanieczyszczenia dostają się do komory rozrządu, przyspieszając zużycie łożysk rolek i ogniw łańcucha.
• Przegrzewanie silnika: Przyspiesza starzenie się paska rozrządu, który traci elastyczność, twardnieje i pęka.
• Zimne rozruchy: Szczególnie w warunkach mrozów, obciążają rozrząd. Zimny olej nie smaruje odpowiednio łańcucha i napinacza hydraulicznego, zimny pasek jest mniej elastyczny i bardziej narażony na pęknięcia.

W przypadku ciągnika C-360, użytkownik zdiagnozował, że "koło zębate wałka rozrządu przy składaniu nie było najpewniej dokręcone i gdy krzywka wałka miała podeprzeć szklankę popychacza powodowała taki opór że wałek łatwiej miał wysunąć się zgodnie ze skośnymi zębami kół zębatych niż tę szklankę wcisnąć." Taki luz osiowy wałka rozrządu o około jeden centymetr jest poważną usterką, powodującą metaliczny stukot.

Diagnostyka problemów z rozrządem

Aby dokonać profesjonalnej diagnostyki awarii i potwierdzić, czy faktycznie to zużyty wałek rozrządu lub inny element układu, należy udać się do warsztatu. Wprawny mechanik powinien od razu ustalić usterkę. Istnieje kilka sposobów na sprawdzenie stanu wałka rozrządu i całego układu:

Jak sprawdzić wałek rozrządu?

1. Zdjęcie dekielka zaworowego: Umożliwia obejrzenie stanu wałka rozrządu i krzywek.
2. Odkręcenie korka wlewu oleju: Możliwość dostrzeżenia przez otwór stanu jednej lub kilku krzywek. Ocena wymaga jednak wiedzy o wyglądzie sprawnych i wyeksploatowanych krzywek.
3. Sprawdzenie luzów: Odkręcenie miski olejowej i sprawdzenie luzów na korbowodach może ujawnić problem z panewkami. "Przy luzie na panewce albo tulejce korbowodu stuka raczej cały czas."
4. Sprawdzenie osiowego luzu wałka rozrządu: W przypadku zgłoszonego problemu z Ursusem C-360, kluczowe było "kręcę wałem a tu wałek rozrządu przeskakuje wzdłużnie podczas obracania o jakiś jeden cm na oko i wraca do swojej pozycji że tak nazwę wstępnej." Ten luz spowodował stukot.

Diagnostyka problemów z rozrządem w silniku

1. Tester diagnostyczny: Podłączenie profesjonalnego testera i odczytanie kodów usterek. Typowe błędy to P0016 (korelacja wału korbowego i wałka rozrządu), P0341 (czujnik fazy rozrządu), P0300 (losowe wypadanie zapłonu).
2. Wizualna ocena elementów: Otwarcie osłony rozrządu i ocena stanu elementów. Sprawdzenie, czy pasek nie jest spękany, rozwarstwiany, przetarty czy zanieczyszczony olejem. W przypadku łańcucha kontrola naciągu, stanu ogniw i prowadnic.
3. Weryfikacja ustawienia znaczników: Obrócenie wału korbowego do pozycji OWT (górny martwy punkt) tłoka pierwszego cylindra i sprawdzenie, czy znaczniki na kołach zębatych i wałkach pokrywają się z oznaczeniami na bloku silnika lub osłonie. Jeśli rozrząd jest przestawiony, znaczniki nie będą się zgadzać.
4. Pomiar kompresji: Wykonanie pomiaru kompresji we wszystkich cylindrach. Przestawiony rozrząd powoduje nierównomierne wartości kompresji, a w skrajnych przypadkach może być zerowa w niektórych cylindrach.
5. Kontrola wycieków: Sprawdzenie, czy pompa wody nie przecieka, czy nie ma śladów wycieku płynu chłodzącego lub oleju na pasek.
6. Osłuchanie silnika: Doświadczony mechanik potrafi wiele powiedzieć, po prostu słuchając pracującego silnika. Charakterystyczne klekotanie łańcucha, piszczenie rolek, nierówna praca to symptomy, które rozpoznaje na pierwszy słuch.
7. Test z powietrzem do chłodnicy: Odkręć kolektor wydechowy, wpuść 0,5-1 bara powietrza do chłodnicy i po kilku minutach odpal silnik. Jeśli z wylotu którejś z głowic coś wypluje (najlepiej przyłożyć karton, by zobaczyć, czy na którymś cylindrze będzie mokro), może to wskazywać na uszczelkę pod głowicą lub pękniętą głowicę.
8. Sprawdzenie obecności cieczy chłodzącej na tłoku/w misce olejowej: "Jeżeli stuknięć jest tylko kilka przy zimnym rozruchu po dłuższym postoju sprawdź czy ciecz chłodząca nie przedostaje się na tłok. (...) W przypadku pękniętej tulei z dołu ciecz na wyłączonym silniku przedostaje się do miski olejowej, jeżeli pęknięcie jest z góry tulei ciecz przedostaje się na tłok."

Naprawa i regeneracja wałka rozrządu

Naprawa problemów z rozrządem, w tym z wałkiem rozrządu, może obejmować wymianę uszkodzonych elementów lub ich regenerację.

Regeneracja wałka rozrządu

Regeneracja zużytego wałka rozrządu to ekonomiczne rozwiązanie, które musi być przeprowadzone przez warsztat z odpowiednim sprzętem i wiedzą. Procedura naprawy jest kilkuetapowa i obejmuje następujące kroki:

1. Diagnostyka: Ocena stanu wałka rozrządu pod kątem uszkodzeń i stopnia zużycia, pomiary nieprawidłowości, testy funkcjonalne.
2. Czyszczenie: Dokładne czyszczenie ze wszelkich zanieczyszczeń (osady olejowe, resztki metalu) przy użyciu specjalistycznych rozpuszczalników, piaskowania lub ultradźwięków.
3. Szlifowanie: Zużyte krzywki wałka są szlifowane do odpowiedniej grubości naprawczej.
4. Napawanie: Nakładanie na nadtopioną powierzchnię wałka rozrządu warstwy stopionego metalu.
5. Profilowanie: Po napawaniu krzywki wałka rozrządu są szlifowane, aby przywrócić ich pierwotny kształt i wymiary.
6. Sprawdzenie: Kontrola wałka rozrządu pod kątem prawidłowości naprawy, wymiarów, równowagi i innych ważnych parametrów.
7. Konserwacja: Ostatnim krokiem jest konserwacja wałka rozrządu środkami chroniącymi go przed korozją i szybkim zużyciem.

Wprawdzie napawanie krzywek odtwarza geometrię wałka rozrządu, to jednak nie zawsze pozwala odzyskać właściwości niezbędne do prawidłowej pracy, takie jak odporność na ścieranie oraz odpowiednia twardość. Niektóre firmy specjalizujące się w regeneracji zużytych wałków rozrządu zalecają dodatkową obróbkę cieplno-chemiczną. Proces przeprowadza się w piecach retortowych, z zastosowaniem amoniaku i par siarki, w temperaturze 500-700 ºC. Trwa on od 30 minut do kilku godzin. W tych warunkach powstaje na powierzchni wałka rozrządu warstwa azotonasiarczona z siarczkami żelaza, które wyróżniają się niskimi oporami tarcia i pełną odpornością na zacieranie.

Wraz z wałkami powinno wymieniać się współpracujące z nimi elementy ślizgowe oraz łożyska, ponieważ w innym wypadku może dojść do uszkodzenia regenerowanej części. Sprawdzić trzeba też dopływ oleju do punktów smarowania.

Wymiana rozrządu

Wymiana rozrządu to zawsze kompleksowa operacja, która może różnić się w zależności od konstrukcji silnika:

1. Demontaż: Demontaż pasa klinowego osprzętu, osłon rozrządu, a czasem kolektora wydechowego czy elementów zawieszenia silnika.
2. Ustawienie znaczników: Obrócenie wału korbowego do pozycji OWT pierwszego cylindra, wyrównanie znaczników rozrządu. Sprawdzenie instrukcji serwisowej dla danego modelu.
3. Montaż nowych elementów (pasek): Montaż nowego paska rozrządu, nowych rolek napinających i prowadzących, nowego napinacza (jeśli jest automatyczny - hydrauliczny lub sprężynowy). Wymiana pompy wody (nawet jeśli nie wykazuje oznak zużycia).
4. Napięcie paska: Napięcie paska zgodnie z zaleceniami producenta (niektóre silniki wymagają użycia specjalnego klucza dynamometrycznego lub elektronicznego tensometru).
5. Weryfikacja: Obrócenie ręcznie wału korbowego o dwa pełne obroty i ponowne sprawdzenie znaczników.
6. Testy: Silnik musi pracować płynnie, bez nietypowych dźwięków. Przeprowadzenie jazdy próbnej (pojazdy) lub testu obciążeniowego (maszyny).

W przypadku łańcucha rozrządu proces jest bardziej skomplikowany. Często trzeba zdemontować głowicę silnika lub przynajmniej jej pokrywę zaworów. Oceniamy stan łańcucha, kół zębatych, prowadnic i napinacza hydraulicznego. Wymieniamy łańcuch, prowadnice, napinacz hydrauliczny. W niektórych silnikach trzeba wymienić także koła zębate - jeśli są mocno zużyte, nowy łańcuch będzie przeskakiwał. Napinacz hydrauliczny wymaga odpowiedniego napełnienia olejem i odpowietrzenia. Po wymianie łańcucha często konieczna jest regulacja luzów zaworowych - szczególnie w starszych silnikach bez automatycznych popychaczy hydraulicznych. Luzy ustawia się zgodnie z instrukcją, montuje pokrywę zaworów i uruchamia silnik.

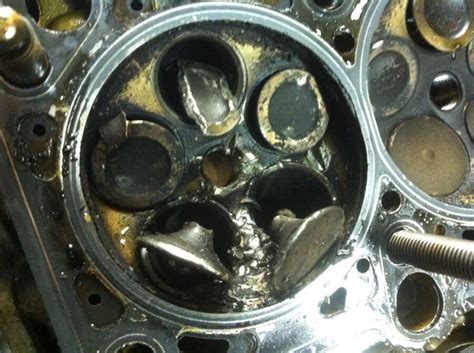

Naprawa po zerwaniu rozrządu

Gdy dojdzie do zerwania paska lub przeskoczenia łańcucha, często następuje kolizja tłoków z zaworami. Skutki zależą od typu silnika - w jednostkach kolizyjnych uszkodzenia mogą być rozległe. W typowym przypadku trzeba wymienić zawory, przeszlifować gniazda zaworów, planować głowicę. W gorszych przypadkach, gdy tłoki są uszkodzone, trzeba wymieniać także tłoki, pierścienie, czasem nawet planować blok silnika. Po naprawie montuje się głowicę z nowymi uszczelkami, reguluje luzy zaworowe, montuje nowy komplet rozrządu. Napełnia się układ chłodzenia, wymienia olej i filtry. Uruchamia się silnik - pierwsza godzina pracy to praca na niższych obrotach, bez obciążenia.

Koszty naprawy i wymiany wałka rozrządu

Nowy wałek rozrządu kosztuje średnio od kilkuset do nawet 3000 zł. Z kolei regeneracja wytartego wałka rozrządu zależy od jego gabarytów oraz zastosowanej technologii naprawy i może wynieść od 600 do 2000 zł. Do tej kwoty trzeba doliczyć koszty:

• innych elementów, które trzeba będzie wymienić (np. uszczelek, uszczelniaczy, popychaczy zaworowych i napędu rozrządu),
• przygotowania głowicy pod naprawione wałki,
• robocizny.

To może oznaczać wydatek od 1000 zł do nawet 2000 zł. Naprawa po zerwaniu rozrządu to poważna inwestycja, której zakres i koszt ustala się po rozebraniu silnika i ocenie zniszczeń.

Jak dbać o wałek rozrządu i zapobiegać jego zużyciu?

Aby zwiększyć żywotność wałka rozrządu i całego układu rozrządu, należy pamiętać o kilku kluczowych zasadach:

• Regularna wymiana oleju i filtrów: Stosować wysokiej jakości smary od zaufanych producentów, posiadające odpowiednie parametry techniczne i właściwości. Powierzchnie ślizgowe wałka rozrządu są bardzo wrażliwe na zanieczyszczenia.
• Delikatna jazda na zimnym silniku: Wałek rozrządu jest smarowany jako ostatni, więc zanim dostanie się do niego olej, minie kilka chwil. W mrozy staraj się rozgrzewać silnik przed obciążeniem.
• Przestrzeganie interwałów wymiany rozrządu: Producenci zalecają wymianę paska rozrządu co 60 000-100 000 km lub co 4-6 lat. W praktyce, szczególnie w warunkach eksploatacji w Polsce (mrozy, upały, wilgoć), bezpieczniej jest wymieniać pasek 20-40 tys. km wcześniej. W maszynach budowlanych i rolniczych, pracujących w zapyleniu, drganiach i dużych obciążeniach, interwały należy skrócić o 30-50%. Łańcuch rozrządu, choć trwalszy, również ulega zużyciu i wymaga wymiany, zazwyczaj po 150-250 tys. km lub gdy pojawią się objawy zużycia.
• Wymiana kompleksowa: Zawsze wymieniać pasek rozrządu wraz z rolkami napinającymi, prowadzącymi i pompą wody. Zużyte rolki mogą zniszczyć nowy pasek w ciągu kilku tysięcy kilometrów, a stara pompa wody może wyciec i zatruć pasek olejem.
• Monitorowanie nietypowych dźwięków: Piszczenie, klekotanie, stukanie - to pierwsze sygnały ostrzegawcze. Nie ignoruj ich. Im szybciej zareagujesz, tym większa szansa na uniknięcie poważnych uszkodzeń.
• Regularna kontrola wizualna: Jeśli pasek rozrządu jest widoczny po zdemontowaniu prostej plastikowej osłony, kontroluj go co kilka miesięcy pod kątem spękań, rozwarstwień, śladów oleju.
• Eliminacja wycieków: Nieszczelny simering wału korbowego, nieszczelna pokrywa zaworów, przeciekająca pompa wody - każdy wyciek oleju lub płynu chłodzącego zagraża paskowi rozrządu.
• Unikanie przegrzewania: Długotrwała praca w wysokich temperaturach bez przerw na schłodzenie silnika niszczy pasek rozrządu. W ciągnikach i maszynach budowlanych należy monitorować temperaturę.
• Prawidłowe przechowywanie maszyn sezonowych: Przed dłuższym postojem (np. zimą) należy przeprowadzić pełny przegląd.

Oszczędzanie na rozrządzie to fałszywa ekonomia. Tani pasek z nieznanych źródeł może nie wytrzymać nawet 20 tysięcy kilometrów. Podróbki rolek napinających często mają wadliwe łożyska, które zacinają się po kilku miesiącach. Wymiana rozrządu to precyzyjna operacja wymagająca doświadczenia, specjalistycznych narzędzi i dostępu do instrukcji serwisowych. Źle ustawiony rozrząd, niewłaściwe napięcie paska, błędny montaż rolek to proste drogi do poważnych problemów.
