Wybór odpowiedniego systemu zaczepowego ma kluczowe znaczenie dla wszechstronności, bezpieczeństwa oraz wydajności pracy ciągnika rolniczego. Od tego, jaki zaczep posiada maszyna, zależą jej możliwości operacyjne w polu oraz podczas transportu.
Rodzaje zaczepów i ich zastosowanie
Współczesne ciągniki rolnicze mogą być wyposażone w różnorodne rozwiązania, które pozwalają na agregację z wieloma typami maszyn i przyczep.
- Zaczepy transportowe: Służą do łączenia ciągnika z przyczepami. Występują w wersjach ręcznych oraz automatycznych, które znacząco poprawiają komfort i bezpieczeństwo pracy operatora.
- Zaczepy polowe: Wykonywane w kształcie belki z otworami na sworznie. Montowane są poniżej zaczepu transportowego, co zapobiega odciążaniu tylnej osi ciągnika.
- Zaczepy specjalistyczne:

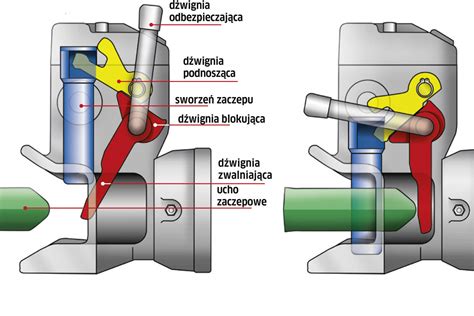

- Piton-Fix: System oparty na stałym sworzniu z zapadką blokującą ucho dyszla.
- Zaczep kulowy (K80): Zapewnia bezluzowe połączenie, co pozwala na poruszanie się z większymi prędkościami.
- Zaczep typu Hitch: Hydraulicznie regulowany hak, jeden z najbezpieczniejszych, ale również kosztowniejszych wariantów.
Trójpunktowy Układ Zawieszenia (TUZ)
TUZ jest podstawowym urządzeniem zaczepowym, umożliwiającym podnoszenie, opuszczanie oraz stabilizację maszyn zawieszanych. Jego konstrukcja, zaprojektowana przez H. Fergusona, jest stale modernizowana i znormalizowana normą PN-ISO 730:2018-02.
Budowa układu zawieszenia
Układ składa się z sekcji mechanicznej oraz hydraulicznej:
| Część mechaniczna | Część hydrauliczna |
|---|---|
| Cięgła dolne i łącznik górny | Pompa hydrauliczna |
| Wieszaki (regulowane) | Siłownik hydrauliczny |
| Ramiona i wał podnośnika | Rozdzielacz (zawór sterujący) |
W nowoczesnych ciągnikach cięgła wyposażone są w automatyczne szybkozłącza hakowe, które eliminują konieczność pomocy drugiej osoby przy agregowaniu maszyn.
Jak używać trzypunktowego układu zawieszenia i mocować narzędzia
Elektroniczne sterowanie (EHR)
EHR (Electronic Hitch Control) to system elektronicznego sterowania TUZ, który w nowoczesnych jednostkach stanowi wyposażenie standardowe. Pozwala on na precyzyjne ustawienie czułości, prędkości opuszczania oraz lepsze kopiowanie terenu. Możliwość montażu przycisków sterujących na błotniku znacząco podnosi bezpieczeństwo operatora podczas podpinania osprzętu.
Bezpieczeństwo i serwis
Dobór zaczepu musi uwzględniać masę całkowitą zestawu oraz charakter ładunku. Błędy montażowe, takie jak luzy w połączeniach czy niewłaściwy kąt zaczepienia, prowadzą do szybszego zużycia mechanicznego i zwiększają ryzyko wypadków. Każdy zaczep musi posiadać świadectwo homologacji oraz tabliczkę znamionową zawierającą dane producenta, klasę urządzenia i parametry techniczne.
Pamiętaj, że w przypadku ciągników używanych sprowadzanych z zagranicy (np. z Wielkiej Brytanii), często brakuje standardowych zaczepów transportowych, co wymaga późniejszego doposażenia maszyny. Regularna kontrola stanu technicznego zaczepów oraz układu hydraulicznego (poziom oleju, ciśnienie) jest kluczem do długotrwałej eksploatacji sprzętu.
