Wałek Odbioru Mocy (WOM) w Ciągnikach Rolniczych: Funkcje, Dobór i Konserwacja

Wałek odbioru mocy (WOM), znany również jako wał przekaźnika mocy (WPM), to kluczowy element mechanizmu w pojazdach, przede wszystkim w ciągnikach i maszynach rolniczych, który pełni istotną rolę w przekazywaniu napędu z elementu napędzającego do poruszanej maszyny. Jest to pośrednik pomiędzy ciągnikiem, który generuje moc, a maszyną, która tę energię odbiera, aby móc spełniać swoje funkcje. Dzięki WOM możliwe jest zasilanie i obsługa różnorodnych urządzeń, takich jak kosiarki, siewniki, prasy, rozsiewacze nawozów, rozdrabniacze, zgrabiarki czy opryskiwacze, bez potrzeby stosowania odrębnych silników w każdym narzędziu. Wszystkie obecnie produkowane maszyny rolnicze i ciągniki posiadają wyjście wałka odbioru mocy.

Przekaz mocy z jednego urządzenia na drugie możliwy jest poprzez zastosowanie dwóch komplementarnych elementów: wał odbioru mocy (WOM), który znajduje się w ciągniku, oraz wał przyjęcia mocy (WPM), umiejscowiony w maszynie. WOM jest niezależny od prędkości jazdy ciągnika czy przełożeń skrzyni biegów, co pozwala na precyzyjne sterowanie prędkością oraz momentem obrotowym maszyny roboczej.

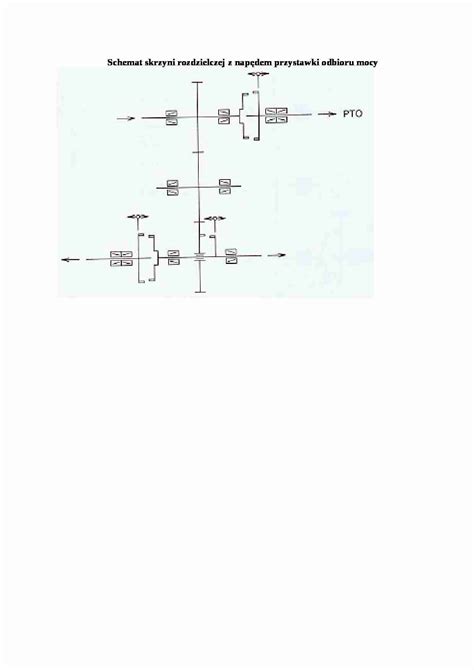

Kluczowe Parametry i Konstrukcja Wałka WOM

Różne modele wałków WOM mogą różnić się pod względem prędkości obrotowej, długości, a także momentu obrotowego, jaki są w stanie przekazywać, co pozwala na ich stosowanie w wielu konfiguracjach maszyn rolniczych. Wałek odbioru mocy jest umieszczony zazwyczaj na tylnej części ciągnika, co umożliwia łatwe podłączenie szerokiej gamy urządzeń.

Parametry Mocy i Prędkości

Głównym parametrem pozwalającym ocenić przydatność wałka odbioru mocy jest jego maksymalna moc. Wartość mocy WOM-u określa się za pomocą momentu obrotowego, który jest przenoszony z ciągnika na maszynę. Idealna sytuacja występuje, gdy moc wału odbioru mocy z elementu napędzającego jest taka sama jak w doczepionej maszynie. Najczęściej spotykanymi prędkościami obrotowymi są wartości od 540 do 1000 obrotów na minutę. Należy pamiętać, że każda maszyna rolnicza oraz przemysłowa potrzebuje indywidualnego doboru prędkości WOM. Standardem jest WOM niezależny od prędkości jazdy, zapewniający 540 obrotów na minutę, niezależnie od biegu, na którym porusza się ciągnik. Stosuje się też prędkość 1000 lub 750 obrotów na minutę. Obroty 750 często nazywane są obrotami ekonomicznymi i oznaczane jako 540E.

Typy Konstrukcji i Kąty Pracy

Wałki WOM mogą mieć różną konstrukcję, co ma duży wpływ na ich cenę i funkcjonalność. Przy jego zakupie należy kierować się właśnie tym czynnikiem:

• Wałki z przegubami krzyżakowymi: Należą do najtańszych i są przeznaczone do przenoszenia napędu pod kątem wynoszącym 25 stopni przy dużym obciążeniu. Możliwa jest również praca pod kątem nachylenia 45 stopni, ale jedynie w przypadku mniejszych prędkości.
• Wały szerokokątne: Wśród nich przeważają modele wyposażone w przegub tylko z jednej strony. Są stosowane, gdy wzajemne położenie wałków WOM i WPM może powodować złamanie przegubu do kąta 50° podczas pracy ciągłej oraz 80° podczas pracy chwilowej. Umożliwiają przenoszenie napędu w sposób ciągły, bez konieczności wyłączania napędu na uwrociach. Im większy kąt, pod którym można przenosić napęd, tym bardziej złożona i droższa jest konstrukcja wału odbioru mocy.

Wałek WOM ze Sprzęgłem i Systemy Zabezpieczeń

Współczesne maszyny rolnicze i wałki odbioru mocy są wyposażone w szereg systemów mających na celu zapewnienie bezpieczeństwa i długiej żywotności urządzenia.

Rola Sprzęgła w WOM

Wały przegubowo-teleskopowe ze sprzęgłem przenoszą moment obrotowy z ciągnika na maszynę rolniczą. Sprzęgło jest elementem umożliwiającym łączenie i rozłączanie napędu, co pozwala na bezpieczne uruchamianie i zatrzymywanie maszyny. Jest ono instalowane głównie w celu zabezpieczenia napędzanego urządzenia oraz samego wału przed zniszczeniem.

WOM-y ze sprzęgłem spowalniają lub przerywają przenoszenie napędu, kiedy zostaje przekroczona wartość nominalna momentu obrotowego. Napęd zostaje wtedy automatycznie rozłączany, aby zapobiec uszkodzeniu mechanizmu maszyny.

Rodzaje Sprzęgieł w Wałach Przegubowo-Teleskopowych

Istnieje kilka podstawowych rodzajów sprzęgieł:

• Sprzęgło z kołkiem ścinanym: Zabezpiecza elementy przenoszące napęd z ciągnika do urządzenia. W przypadku przeciążenia przerywa przenoszenie momentu obrotowego do maszyny poprzez ścięcie kołka.
• Sprzęgło jednokierunkowe: Odpowiedzialne jest za przenoszenie momentu obrotowego tylko w jednym kierunku. Montowane jest do wałów napędzających maszyny o dużym momencie bezwładności.
• Sprzęgło cierne: Przenosi moment obrotowy bez rozłączania napędu, ale umożliwia poślizg w przypadku przeciążenia.

Układy Sterowania i Hamowania

W obecnych czasach maszyny rolnicze muszą zapewniać hamowanie WOM po jego rozłączeniu, co jest wprowadzone ze względu na bezpieczeństwo. Z tego tytułu układ sterowany hydraulicznie lub mechanicznie ze wspomaganiem pneumatycznym jest układem wykonawczym włączania, rozłączania i hamowania WOM.

Niezależny WOM włączany jest poprzez dwustopniowe sprzęgło lub dodatkową dźwignię. Sprzęgło dwustopniowe służy do rozłączania układu jezdnego ciągnika oraz WOM. Jest sterowane jednym pedałem, a rozłączenie zapewniają oddzielne układy. Wciśnięcie sprzęgła do połowy rozłącza układ jezdny, bez rozłączania WOM. Dopiero pełne wciśnięcie sprzęgła rozłącza WOM, co umożliwia zatrzymanie ciągnika bez zatrzymywania maszyny lub zatrzymanie ciągnika i maszyny.

Osłony Wałka WOM

Wałek odbioru mocy jest zabezpieczony specjalnymi osłonami, które chronią operatora przed przypadkowym kontaktem z wirującymi częściami. Minimalizowanie ryzyka wypadków z udziałem wałów przegubowo-teleskopowych jest priorytetem, dlatego korzystanie z wału bez odpowiedniej osłony lub z osłoną, która uległa zniszczeniu, wiąże się z ryzykiem pochwycenia i owinięcia fragmentu garderoby. Warto zadbać o osłonę dla bezpiecznej pracy i zdrowia.

Konserwacja i Długa Żywotność Wałka WOM

Duży wpływ na funkcjonowanie wałka przekaźnika mocy ma jego konserwacja, regularne przeglądy oraz czyszczenie. Istnieje parę czynności, które zapewnią dłuższą żywotność wałka odbioru mocy.

Czystość i Prawidłowe Odkładanie

Utrzymywanie wałka przekaźnika w czystości to pierwsza, najważniejsza i najłatwiejsza zasada jego konserwacji. Regularne czyszczenie jest czynnością obowiązkową, jednak wiele osób ma w nawyku po użyciu po prostu odłączyć wałek i pozostawić go na ziemi. Ta czynność uruchamia proces szkodzący wałowi, ponieważ odłożenie na ziemi prowadzi do jego zabrudzenia, a piasek, zwłaszcza jeśli wałek został niedawno nasmarowany, może dostać się do sprzęgła i spowodować jego zużycie.

Większość maszyn jest wyposażona w specjalne miejsce, przeznaczone do zawieszania lub odkładania wałka. Jeśli takiego miejsca nie ma, warto skorzystać z łańcucha zabezpieczającego z pokrywy. Łańcuch ten sprawi, że osłona nie będzie się obracać, ale należy pamiętać, że nie jest to forma zabezpieczająca przed obróceniem się wałka.

Smarowanie Elementów

Smarowanie części wałka przekaźnika mocy, takich jak sprzęgła czy przeguby, jest bardzo ważne dla prawidłowej konserwacji. Ta czynność jest często pomijana, ponieważ smarowniczki bywają umiejscowione w słabo dostępnych miejscach. Częstotliwość smarowania zależy od marki wałka i smarowanej części. Niektóre zaleca się smarować po 8 godzinach pracy, a niektóre po 250 godzinach. Ważne jest też, aby regularnie smarować profilowane rury wałka.

Konserwacja Sprzęgła Ciernego

W przypadku sprzęgła ciernego należy je regularnie przewietrzać, aby nie doszło do rozwoju korozji, która wraz z wilgocią może doprowadzić do sklejania się tarcz sprzęgła, a to z kolei - przyczynić się do awarii maszyny lub napędu, a także negatywnie wpłynąć na samo sprzęgło. Aby tego uniknąć, przed poluzowaniem sprężyn dociskających, warto zapisać długość każdej z nich, co ułatwi przywrócenie sprzęgła do pierwotnej pozycji. W przypadku sprzęgła ze sprężynami śrubowymi, należy poluzować nakrętki sprężyn dociskających, aby zwolniły się płytki. Natomiast w sprzęgle wyposażonym w sprężynę talerzową, należy dokręcić nakrętki na pakiecie, aby zmaksymalizować siłę nacisku. Sprzęgło powinno po prostu łatwo się ślizgać. Następnie należy włączyć na chwilę maszynę, tak aby komponent mógł się swobodnie ślizgać, co umożliwi oczyszczenie płytek z wilgoci oraz zanieczyszczeń.

Przestrzeganie Kąta Pracy

Aby wałek przekaźnika mocy służył jak najdłużej, należy także przestrzegać jego maksymalnego kąta pracy. Wałki są przeznaczone do przenoszenia mocy i łączenia na określoną moc oraz kąt. Najczęściej mogą one pracować pod kątem 25 stopni podczas ciągłej pracy. W przypadku pracy urządzeń zaczepianych lepiej zastosować wałek szerokokątny.

Dobór Wałka WOM do Maszyny Rolniczej

Właściwy dobór wałka WOM do maszyny jest podstawowym warunkiem wykonywania przez niego wszystkich niezbędnych czynności. Najczęstszą przyczyną awarii wałów przegubowo-teleskopowych jest użycie nieodpowiedniego wału do napędu danego typu maszyny.

Kluczowe Kryteria Doboru

• Maksymalna moc lub moment obrotowy: Ważnym parametrem jest maksymalna moc lub moment obrotowy, które mają być przenoszone na maszynę. Należy w tym celu posłużyć się instrukcjami obsługi maszyny, ponieważ moc ciągnika nie ma w tym przypadku znaczenia.
• Zabezpieczenia: W zależności od rodzaju maszyny i jej zapotrzebowania na moc, dobieramy wały z zabezpieczeniami w formie sprzęgieł.
• Rodzaj końcówek i wypustów: Przy doborze wału przegubowo-teleskopowego należy zwrócić uwagę na rodzaj końcówek, które wystają z ciągnika i maszyny. Największą popularnością cieszy się tutaj króciec 6-frezowy, który wykorzystuje się m.in. w traktorach Ursus. Jeśli chce się podłączyć maszynę wałem o odmiennym rodzaju wypustów, stosuje się tzw. redukcje (sworznie z wypustami pasującymi do WOM ciągnika i specjalnym króćcem). W przypadku maszyn ciężkich bardziej opłaca się wymiana widełek na krzyżaku wału lub wymiana końcówki w traktorze.
• Typ połączenia z urządzeniem: W przypadku maszyny zawieszanej można skorzystać z wałków o standardowych przegubach, gdzie kąt dla pracy ciągłej wynosi 25º. W przypadku pracy urządzeń zaczepianych lepiej zastosować wałek szerokokątny.
• Odległość między ciągnikiem a maszyną:
  • Przy małych odległościach dochodzi do powstania większego kąta między osią wzdłużną maszyny i ciągnika a osią wzdłużną wału. Wówczas dobrze jest zdecydować się na wałek z dwoma przegubami szerokokątnymi.
  • Gdy odległość między maszyną a ciągnikiem jest większa, należy zastosować wałek posiadający jeden szerokokątny przegub, który zakłada się od strony maszyny.

Warto również zaznaczyć, że w przypadku sieczkarni polowych, bron wirnikowych czy pras zbierających, należy korzystać z wału o momencie nominalnym 400 lub 540 Nm. Z kolei, jeśli chodzi o zgrabiarki, przetrząsarki czy rozsiewacze - wały o momencie 250 Nm.

Częste Problemy i Awaryjność Wałków WOM

Pomimo solidnej konstrukcji i wytrzymałości, wałek odbioru mocy z czasem może ulec zużyciu. Jednym z najczęstszych sygnałów takiej sytuacji są nietypowe dźwięki dochodzące z jego okolic podczas pracy ciągnika.

Niestety, w kilku maszynach rolniczych czy przemysłowych użytkownicy częściej szukają części zamiennych, co wskazuje na powtarzające się problemy z wałkiem WOM lub linką sterującą. Do takich pojazdów należą:

• Zetor 7211: Czeski ciągnik rolniczy, w którym często pojawia się problem z hałasowaniem wałka oraz z jego załączaniem.
• Zetor 7340: Również ciągnik produkcji czeskiej. W tym modelu przekaźnik mocy często się rozłącza, co prowadzi do dużych utrudnień podczas pracy.
• New Holland TD: W tym ciągniku często przy wyłączeniu sprzęgła dźwigni WOM, wałek nie wyłącza się do końca.
• Renault: Producent ciągników, gdzie problemem bywa często niezatrzymywanie się wałka przekaźnika mocy.
• Fendt 309: Po intensywnej pracy tego ciągnika często istnieje ryzyko, że wałek przekaźnika mocy nie będzie chciał się na drugi dzień załączyć.
• Case JX95: W tym traktorze WOM często nie chce się w ogóle włączyć.
