Instalacja elektryczna i podłączenie stacyjki w Ursusie C-360

Ciągnik Ursus C-360 to maszyna, która mimo upływu lat wciąż stanowi fundament wielu polskich gospodarstw rolnych. Choć jej konstrukcja uchodzi za niezwykle trwałą, to właśnie układ elektryczny jest elementem najbardziej podatnym na awarie wynikające z wilgoci, drgań oraz naturalnego starzenia się materiałów izolacyjnych. Prawidłowe podłączenie i zrozumienie schematu instalacji elektrycznej w ciągniku C-360 jest kluczowe dla jego sprawnego funkcjonowania.

Budowa instalacji elektrycznej Ursus C-360

Prawidłowa budowa instalacji elektrycznej w „sześćdziesiątce” opiera się na prostocie i łatwym dostępie do poszczególnych komponentów, co miało ułatwiać naprawy w warunkach polowych. Cały system został zaprojektowany jako jednoprzewodowa instalacja o napięciu znamionowym 12V, w której metalowy kadłub ciągnika pełni rolę przewodu powrotnego. Prawidłowe rozmieszczenie podzespołów oraz ich solidne zamocowanie decyduje o tym, czy maszyna będzie pracować bezawaryjnie przez wiele lat, czy też będzie generować ciągłe problemy z rozruchem.

Akumulator i przewody elektryczne w C-360

Sercem układu w klasycznym wydaniu są dwa akumulatory 6V połączone szeregowo, co pozwala uzyskać napięcie 12V przy zachowaniu bardzo wysokiego prądu rozruchowego niezbędnego dla silnika wysokoprężnego. Niezwykle istotne są tu główne przewody elektryczne, a konkretnie ich przekrój oraz stan techniczny, ponieważ zbyt cienkie lub zaśniedziałe kable masowe generują ogromne spadki napięcia, co objawia się problemami z obracaniem wału korbowego przez rozrusznik, szczególnie w niskich temperaturach.

Stacyjka Ursusa C-360 i układ zapłonowy

Kolejnym kluczowym ogniwem jest stacyjka oraz powiązany z nią układ rozruchowy, który w ciągniku z silnikiem diesla odpowiada za sterowanie dopływem prądu do odbiorników i elektromagnesu rozrusznika. Stacyjka w C-360 posiada pięć położeń, z których każde pełni inną funkcję, od postoju z włączonymi światłami pozycyjnymi, aż po pozycję rozruchu wymagającą wciśnięcia kluczyka, co zamyka obwód wysokoprądowy i pozwala na start silnika. Stacyjka w ciągniku C360 stanowi kluczowy element instalacji elektrycznej, od którego zależy prawidłowe działanie całego pojazdu. Stacyjka to centralny element systemu elektrycznego, kontrolujący zasilanie różnych obwodów pojazdu. Pełni funkcję włącznika zapłonu i steruje systemami elektrycznymi, takimi jak oświetlenie czy kierunkowskazy.

Użytkownik zgłaszał problem z podłączeniem stacyjki w ciągniku Ursus C-360, gdzie po włożeniu kluczyka świeciły się postojówki, mimo że powinny działać tylko na pierwszej pozycji. Po zakupie nowej stacyjki i podłączeniu według schematu problem nadal występował. Użytkownicy sugerowali sprawdzenie połączeń w skrzynce bezpiecznikowej oraz dokładne przestudiowanie schematu. Po dalszych próbach i testach, użytkownik odkrył, że schemat, z którego korzystał, był błędny, a po poprawnym podłączeniu wszystko zaczęło działać.

Jednym z proponowanych rozwiązań problemów ze stacyjką jest wymiana jej na model od Ursusa 3512 lub podobnego, co pozwala na rozruch za pomocą kluczyka, choć wymaga osobnego zamontowania włącznika świateł. Można również zastosować stacyjkę od Żuka.

Bezpieczniki i wiązka elektryczna w Ursusie

Ostatnim elementem budowy są bezpieczniki oraz główna wiązka przewodów, która spina wszystkie podzespoły w jedną, spójną sieć prowadzoną wzdłuż korpusu maszyny. Skrzynka bezpieczników chroni całą instalację przed pożarem w razie nagłego zwarcia, dlatego niedopuszczalne jest stosowanie zamienników niefabrycznych lub drutowania wkładek, gdyż może to doprowadzić do nieodwracalnego stopienia się izolacji przewodów ukrytych głęboko pod deską rozdzielczą i maską ciągnika.

Schemat instalacji elektrycznej C-360

Zrozumienie schematu elektrycznego jest niezbędne dla każdego, kto planuje samodzielną renowację lub naprawę ciągnika. Dokumentacja techniczna precyzyjnie określa sposób prowadzenia przewodów od deski rozdzielczej, przez skrzynkę bezpieczników, aż po oświetlenie i osprzęt silnika. Schemat instalacji elektrycznej C-360 pełni rolę mapy całego systemu elektrycznego ciągnika. Jest niezbędny podczas diagnostyki problemów, przeprowadzania napraw oraz prawidłowego podłączania nowych elementów. Schemat instalacji zawiera szczegółowe informacje o połączeniach między komponentami, co jest kluczowe przy diagnostyce problemów i wprowadzaniu modyfikacji.

Omówienie schematu elektrycznego Ursus C-360

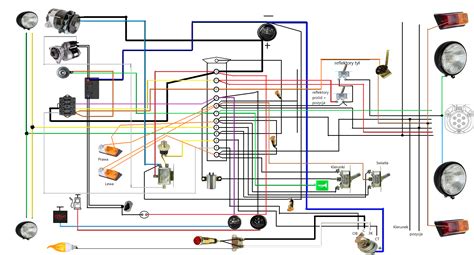

Prawidłowa analiza schematu elektrycznego Ursusa C-360 wymaga świadomości, że jest to układ, w którym ujemny biegun akumulatora jest połączony z metalową masą ciągnika. Na schemacie graficznym poszczególne obwody są rozróżnione kolorami, co znacząco ułatwia identyfikację konkretnych linii biegnących od tablicy rozdzielczej do lamp przednich, tylnych oraz kluczowych czujników kontrolujących ciśnienie oleju czy temperaturę cieczy chłodzącej. Należy pamiętać o specyfice poszczególnych modeli ciągników. Komponenty, takie jak stacyjka, mimo podobieństw konstrukcyjnych, nie zawsze są kompatybilne między różnymi modelami.

Najważniejsze obwody w instalacji Ursusa

W całej instalacji należy wyróżnić przede wszystkim obwód ładowania, obwód rozruchu oraz obwód oświetlenia roboczego, które są ze sobą ściśle powiązane funkcjonalnie. Awaria w obwodzie ładowania bardzo szybko doprowadzi do unieruchomienia maszyny poprzez całkowite rozładowanie baterii, co uniemożliwi poprawne działanie obwodu rozruchowego przy kolejnej próbie wyjazdu w pole.

Podłączanie stacyjki krok po kroku

Podłączenie stacyjki w ciągniku Ursus C-360 jest prostym procesem, który można wykonać samodzielnie, ale wymaga dokładności i ostrożności. Należy pamiętać o odłączeniu akumulatora, prawidłowym podłączeniu kabli i przewodów oraz sprawdzeniu działania przed rozpoczęciem pracy.

1. Lokalizacja stacyjki: Stacyjka w ciągniku Ursus C-360 znajduje się zazwyczaj po prawej stronie kierownicy.
2. Odłączenie akumulatora: Przed podłączeniem stacyjki należy odłączyć akumulator od układu elektrycznego ciągnika.
3. Odkręcenie starej stacyjki: Następnie należy odkręcić śruby mocujące stacyjkę do deski rozdzielczej.
4. Podłączenie kabli: Gruby przewód (zazwyczaj żółty), który idzie od śruby rozrusznika, należy podłączyć pod numer 30 na stacyjce. To jest przewód zasilający (+). Pozostałe przewody należy podłączać zgodnie ze schematem.
5. Sprawdzenie pozycji stacyjki:
   • Pozycja 0: przycisk odpalania, kierunki, trąbik.
   • Pozycja 1: postojówki (oznaczenie na stacyjce 58), które idą do tablicy bezpiecznikowej i tam jest rozdział na 2 bezpieczniki (postój przód i tył), choć w C-360 jest jeden bezpiecznik na wszystkie światła pozycyjne.
   • Pozycja 2: światła mijania (oznaczenie na stacyjce 56b).
   • Pozycja 3: światła długie (oznaczenie na stacyjce 56a).
   • Pozycja 4: grzanie świec żarowych + rozruch (wymaga wciśnięcia kluczyka).
6. Sprawdzenie połączenia: Po podłączeniu kabli upewnij się, że są one dobrze przytwierdzone i nie ma luzów.
7. Ponowne podłączenie akumulatora: Po wykonaniu wszystkich czynności należy ponownie podłączyć akumulator.
8. Sprawdzenie działania: Po podłączeniu stacyjki, sprawdź czy wszystkie funkcje w ciągniku działają poprawnie (kierunkowskazy, światła, rozruch). W przypadku problemów z kierunkowskazami, należy sprawdzić zasilanie przerywacza (powinno być z zacisku 15 lub 54). Można również zastosować przerywacz od Golfa II (trzy wyjścia: 49 - plus po stacyjce, 49a - wyjście na przełącznik kierunkowskazów, 31 - masa).

Najczęstszym błędem popełnianym przy podłączaniu stacyjki jest odwrócenie kolorów kabli lub nieprawidłowe przytwierdzenie przewodów. Pamiętajmy również o regularnym sprawdzaniu stanu przewodów i ewentualnej konieczności ich wymiany.

Rodzaje stacyjek stosowanych w Ursusie C-360

Stacyjka w ciągniku Ursus C-360 jest niezwykle ważnym elementem, ponieważ odpowiada za uruchomienie silnika oraz sterowanie innymi funkcjami pojazdu. Wyróżnia się kilka rodzajów stacyjek:

• Stacyjka mechaniczna: Jest najprostszym i najtańszym rozwiązaniem. Składa się z klucza, który należy obrócić w celu uruchomienia silnika.
• Stacyjka elektryczna: Działa za pomocą przycisku lub przełącznika, który uruchamia silnik poprzez przekazanie sygnału elektrycznego. Jest to bardziej wygodne rozwiązanie niż stacyjka mechaniczna, ponieważ nie wymaga użycia klucza.
• Stacyjka elektroniczna: Jest najnowszym i najbardziej zaawansowanym rozwiązaniem. Działa na podobnej zasadzie jak stacyjka elektryczna, ale wykorzystuje bardziej skomplikowane układy elektroniczne.

Każdy rodzaj stacyjki ma swoje zalety i wady. Stacyjka mechaniczna jest najtańszym rozwiązaniem, ale może być podatna na uszkodzenia i kradzież. Stacyjka elektryczna jest wygodniejsza, ale może ulegać awariom elektrycznym. Natomiast stacyjka elektroniczna jest najbezpieczniejszą opcją, ale również najdroższą.

Naprawa i diagnostyka uszkodzonej stacyjki w Ursusie C-360

Stacyjka jest jednym z najważniejszych elementów w ciągniku Ursus C-360, niestety często może ulec uszkodzeniu, co uniemożliwia prawidłowe działanie ciągnika.

Typowe problemy i ich rozwiązania

• Zużycie mechaniczne: Jeśli stacyjka jest zużyta mechanicznie, może występować problem z jej obracaniem lub wciśnięciem kluczyka. W takim przypadku należy wymienić całą stacyjkę na nową.
• Korozja: Jeśli przyczyną jest korozja, należy dokładnie oczyścić styki i połączenia elektryczne oraz zabezpieczyć je przed wilgocią i rdzą.
• Brak kierunkowskazów po wymianie stacyjki: Użytkownik zgłosił problem z brakiem kierunkowskazów po wymianie stacyjki w ciągniku Ursus C-360 3P. W odpowiedziach zasugerowano sprawdzenie podłączenia przewodów, zwłaszcza zasilania przerywacza, które powinno być podłączone do zacisku 54. Wskazano również na możliwość, że przewody mogły być źle podłączone lub zaśniedziałe. Eksperci podkreślili, że kluczowe jest prawidłowe podłączenie przewodów zgodnie ze schematem.

Diagnostyka instalacji elektrycznej Ursusa C-360

Skuteczna diagnostyka powinna opierać się na systematycznym sprawdzaniu napięcia począwszy od źródła, czyli akumulatora, aż po końcowy odbiornik prądu. Podstawowym narzędziem diagnostycznym jest multimetr cyfrowy, który pozwala na precyzyjny pomiar ciągłości przewodów oraz weryfikację napięcia na stykach stacyjki. Ważne jest, aby testy zawsze wykonywać pod obciążeniem, ponieważ zaśniedziały kabel może pokazywać prawidłowy woltaż na mierniku, ale nie będzie w stanie podać prądu o natężeniu wystarczającym do uruchomienia rozrusznika lub pełnego rozświetlenia reflektorów.

Konserwacja instalacji elektrycznej w Ursusie C-360

Aby uniknąć niespodziewanych awarii w trakcie sezonu, należy regularnie przeprowadzać przeglądy stanu przewodów oraz wszystkich punktów styku. Kluczową czynnością jest zabezpieczanie połączeń elektrycznych wazeliną techniczną oraz dbanie o to, aby wiązki przewodów były sztywno zamocowane w uchwytach i nie zwisały w pobliżu gorących elementów silnika czy ruchomych drążków. Czysta i sucha instalacja to najlepsza gwarancja, że Ursus C-360 będzie służył bezawaryjnie przez wiele kolejnych lat, będąc zawsze gotowym do ciężkiej pracy w gospodarstwie.
