Ciągnik rolniczy jest jednym z najważniejszych narzędzi codziennej pracy na roli. Jego konstrukcja opiera się na kilku kluczowych komponentach, które wspólnie tworzą wydajny i niezawodny mechanizm. Budowa ciągnika rolniczego to przemyślane połączenie inżynierii, praktyki oraz nowoczesnych technologii. Ten pojazd mechaniczny został zaprojektowany z myślą o współpracy z szerokim wachlarzem narzędzi - od rolniczych, przez leśne, aż po ogrodnicze. Każdy komponent pełni określoną funkcję, umożliwiając ciągnikowi wykonywanie ciężkich prac, takich jak orka, transport czy roboty ziemne, nawet w wyjątkowo trudnych warunkach terenowych.
Podstawowe Komponenty Ciągnika Rolniczego
Najważniejszym elementem ciągnika jest silnik - to on stanowi źródło mocy, które napędza wszystkie pozostałe układy. Od jego wydajności zależy, czy maszyna poradzi sobie z dużym obciążeniem i wymagającymi narzędziami. Drugim kluczowym elementem jest układ jezdny, który obejmuje osie/mosty, koła i ogumienie. Kabina operatora to kolejny ważny element ciągnika, zaprojektowany z myślą o ergonomii, bezpieczeństwie i komforcie.

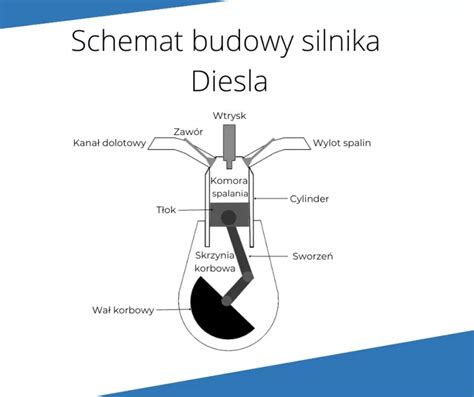

Silnik - Serce Ciągnika
Silnik spalinowy jest sercem ciągnika - źródłem mocy, które napędza każdy jego ruch. W rolnictwie dominują silniki Diesla, działające na zasadzie samozapłonu. Przekształcają one energię chemiczną paliwa w energię mechaniczną, czyli siłę napędową maszyny. Wewnątrz silnika każdy układ pełni określoną funkcję. Nowe ciągniki rolnicze są wyposażane w silniki z elektronicznym układem sterującym dawką paliwa, który umożliwia diagnostykę parametrów pracy jednostki napędowej. Jednostka sterująca podawaniem paliwa do komory spalania korzysta z danych pozyskiwanych z szeregu czujników umieszczonych nie tylko na silniku, ale również w układzie napędowym kół jezdnych, wałka odbioru mocy (WOM) oraz hydrauliki zewnętrznej. Takie rozwiązanie pozwala regulować moc silnika i dopasowywać ją do aktualnego obciążenia ciągnika.
Układ Napędowy - Przekazywanie Mocy
Mechanizm przenoszący napęd to kluczowy element, który łączy silnik z kołami i osprzętem roboczym. Jego główne zadanie to przekazywanie momentu obrotowego, czyli siły wprawiającej maszynę w ruch. Bez tego układu ciągnik nie mógłby wykonywać żadnych prac - od orki po transport. Do układu napędowego dołączone są mechanizmy przenoszące napęd - skrzynia biegów i sprzęgło, które odpowiadają za przekazywanie mocy z silnika do kół i osprzętu roboczego. Dzięki nim możliwe jest dostosowanie prędkości jazdy i siły uciągu do aktualnych warunków pracy. Ciągnik może poruszać się powoli i precyzyjnie w polu, a następnie szybko przemieścić się drogą dojazdową.
Skrzynia Biegów i Sprzęgło
Skrzynia biegów i sprzęgło to duet, który zapewnia operatorowi kontrolę nad prędkością i momentem obrotowym. Tradycyjne skrzynie mechaniczne umożliwiają precyzyjne dopasowanie parametrów jazdy - zarówno podczas pracy w polu, jak i w trakcie poruszania się po drogach. Sprzęgło pełni funkcję łącznika między silnikiem a skrzynią biegów.
Zaawansowanie techniczne najbardziej widoczne jest w przypadku przekładni. W ciągnikach o mocy 70-100 KM coraz częściej montowane są przekładnie dwustopniowe (tzw. mechaniczne skrzynie biegów z dwoma sterowanymi elektrohydraulicznie sprzęgłami. Pierwsze sprzęgło odpowiada za zmianę biegów nieparzystych oraz przełożenie wsteczne, drugie zaś za biegi parzyste. Popularnym wyposażeniem stosowanym przede wszystkim w ciągnikach dużej mocy są bezstopniowe przekładnie CVT (Continuously Variable Transmission), które wyróżnia nieskończona liczba przełożeń, uzyskiwanych bez odłączenia napędu. Operator ciągnika z przekładnią CVT może precyzyjnie regulować prędkość w skokach rzędu 0,01 km/h. Minimalna prędkość robocza wynosi zaledwie 20 m/h przy znamionowej prędkości obrotowej silnika, co ma zastosowanie w przypadku zastosowań specjalistycznych. Maksymalna prędkość to aż 50 km/h.
Układ Jezdny - Fundament Ruchu
Układ jezdny w ciągniku rolniczym to jego fundament ruchu. To właśnie on decyduje o tym, jak maszyna poradzi sobie na różnych nawierzchniach: od asfaltu, przez żwir, aż po grząskie pola. Wybór odpowiedniego mechanizmu jezdnego ma kluczowe znaczenie - wpływa na komfort operatora, wydajność pracy oraz bezpieczeństwo.
Rodzaje Układów Jezdnych
- Ciągniki kołowe - zdecydowanie najczęściej spotykane i najbardziej uniwersalne rozwiązanie w rolnictwie. Są szybkie, zwrotne i niezawodne zarówno w pracy polowej, jak i podczas jazdy po drogach publicznych. Dzięki napędowi 4x4 i odpowiedniemu ogumieniu zapewniają dobrą przyczepność na większości gleb. Konstrukcja ciągników kołowych umożliwia sprawne przemieszczanie się między rozproszonymi działkami.

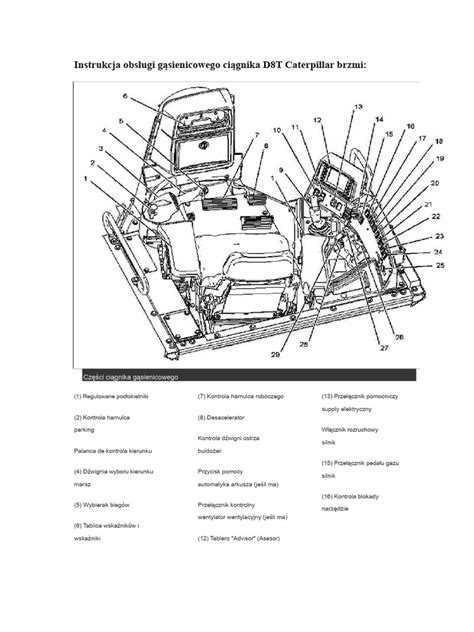

- Ciągniki gąsienicowe - rozwiązanie specjalistyczne, stosowane głównie w dużych gospodarstwach i w bardzo trudnych warunkach terenowych, np. na silnie podmokłych polach lub glebach o wyjątkowo niskiej nośności. Dzięki dużej powierzchni styku z podłożem zapewniają wysoką przyczepność i ograniczają ugniatanie gleby.
- Ciągniki półgąsienicowe - rozwiązanie niszowe, łączące cechy układu kołowego i gąsienicowego. Stosowane są głównie w maszynach o dużej mocy, przeznaczonych do pracy w zmiennych i wymagających warunkach.
Masa ciągnika to często niedoceniany parametr, który może znacząco wpłynąć na efektywność pracy maszyny. Cięższe pojazdy oferują większą stabilność i lepszą przyczepność, szczególnie na pochyłościach i w trudnym terenie. Dlatego przy wyborze układu jezdnego należy uwzględnić nie tylko wagę ciągnika, ale również sposób jej rozkładu oraz planowane obciążenia.
Układ Hydrauliczny - Wielozadaniowość Ciągnika
Układ hydrauliczny w ciągniku to znacznie więcej niż tylko źródło mocy dla podnośnika. To złożony system, który zasila wiele funkcji i urządzeń, czyniąc ciągnik maszyną wielozadaniową. Energia przekazywana jest za pomocą cieczy pod ciśnieniem, co umożliwia płynne i precyzyjne sterowanie różnymi komponentami. W praktyce oznacza to możliwość jednoczesnego wykonywania wielu operacji - np. podnoszenia narzędzia i regulacji jego ustawienia. Współczesne gospodarstwa coraz częściej korzystają z takiej wielozadaniowości.
Podnośnik Hydrauliczny i TUZ
Podnośnik hydrauliczny (TUZ) oraz trzypunktowy układ zawieszenia to elementy, które znacząco wpływają na komfort i jakość pracy w gospodarstwie. Umożliwiają one nie tylko podnoszenie i opuszczanie narzędzi, ale również ich precyzyjne ustawienie względem podłoża - co ma kluczowe znaczenie przy takich pracach jak siew czy uprawa gleby.
Systemy Przekazywania Mocy i Osprzętu
Systemy przekazywania mocy i osprzętu w ciągnikach rolniczych to fundament ich funkcjonowania. Bez nich trudno mówić o wydajności, a tym bardziej o wszechstronności tych maszyn. Kluczowym elementem tego układu jest wał odbioru mocy (WOM), który przekazuje energię z silnika do maszyn współpracujących. Dzięki temu możliwe jest jednoczesne wykonywanie prac polowych i napędzanie narzędzi, takich jak prasy czy kosiarki. To znacząco zwiększa efektywność pracy - zwłaszcza w intensywnych okresach sezonowych.

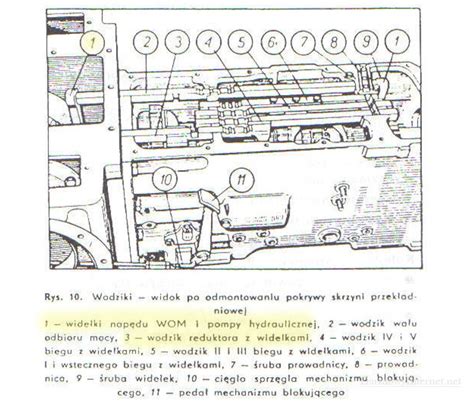

Wałek Odbioru Mocy (WOM)
Wałek odbioru mocy (WOM) to kluczowy komponent umożliwiający współpracę ciągnika z maszynami roboczymi. Bez niego trudno byłoby mówić o efektywnym działaniu takich urządzeń jak siewniki, rozrzutniki czy kosiarki. WOM synchronizuje pracę ciągnika z osprzętem, co przekłada się na lepszą organizację pracy i wyższą efektywność w gospodarstwie. Nowoczesne rozwiązania technologiczne umożliwiają niezależne działanie WOM od prędkości jazdy. Możliwość utrzymania stałej prędkości obrotowej - np. 540 lub 1000 obr./min. - jest kluczowa dla optymalnej pracy wielu maszyn.
Kabina Operatora - Centrum Dowodzenia
Kabina operatora w ciągniku rolniczym to nie tylko miejsce pracy - to centrum dowodzenia, które każdego dnia wpływa na komfort, bezpieczeństwo i wydajność operatora. Współczesne projekty kabin koncentrują się na ergonomii - każdy detal, od rozmieszczenia przycisków po kształt fotela, jest zaprojektowany z myślą o wygodzie i funkcjonalności. Nieodzownym elementem wyposażenia są regulowane siedzenia i intuicyjne panele sterowania. Ergonomia to fundament nowoczesnej kabiny. Wszystko powinno być w zasięgu ręki, a fotel - dopasowany do operatora, a nie odwrotnie. Dzięki temu praca staje się bardziej naturalna i mniej obciążająca dla organizmu.
Komfort i Ergonomia
Nowoczesne kabiny są wyposażone w klimatyzację i wentylację, które zapewniają optymalne warunki pracy - niezależnie od pogody. Bezpieczeństwo i komfort pracy w gospodarstwie rolnym to dziś standard, a nie luksus. Nowoczesne ciągniki rolnicze są wyposażone w zaawansowane technologie, które nie tylko ułatwiają codzienne obowiązki, ale przede wszystkim chronią zdrowie i życie operatora.
Systemy Bezpieczeństwa
Do kluczowych systemów wspomagających należą układy hamulcowe i kierownicze - absolutna podstawa w zakresie kontroli nad maszyną, zwłaszcza w trudnych warunkach terenowych. Współczesne układy hamulcowe - niezależnie od tego, czy są mechaniczne, hydrauliczne czy pneumatyczne - projektowane są z myślą o maksymalnej skuteczności i niezawodności. Ma to znaczenie nie tylko podczas pracy w polu, ale również podczas poruszania się po drogach publicznych. Kierownica to przedłużenie Twoich rąk. Dzięki niej prowadzisz maszynę z precyzją, omijasz przeszkody, zawracasz w ciasnych miejscach i utrzymujesz stabilny tor jazdy - nawet na trudnym podłożu.
Wnętrze kabiny ciągników serii 5G | John Deere PL
Nowoczesne Technologie w Ciągnikach Rolniczych
Ciągniki rolnicze z dekady na dekadę stają się coraz bardziej zaawansowane technicznie. Znaczny stopień zaawansowania technicznego przekłada się na wysoką wydajność pracy agregatu maszynowego oraz duży komfort pracy operatora. Ze względu na osiągi trakcyjne, zużycie paliwa i normy spalin, nowe ciągniki rolnicze są wyposażane w silniki z elektronicznym układem sterującym dawką paliwa, który również umożliwia diagnostykę parametrów pracy jednostki napędowej.
Elektroniczne Systemy Sterowania
Silniki niektórych modeli ciągników wyposaża się w elektroniczny układ, który w momencie znacznego wzrostu obciążenia oddziałującego na skrzynię biegów, układ hydrauliczny i WOM zwiększa moc oraz moment obrotowy. Poprzez elektroniczny układ sterujący pracą silnika operator może zaprogramować i zapisać do dwóch lub więcej prędkości obrotowych silnika, które załączane są w określonych sytuacjach, w tym głównie podczas nawrotów na polu. Operator wybiera prędkość wciśnięciem przycisku albo układ sterujący silnikiem sam wybiera obroty motoru zależnie od położenia ciągnika na polu.
Systemy Nawigacji GPS i Rolnictwo Precyzyjne
Coraz częściej wyposażeniem ciągników są urządzenia GPS, które umożliwiają prowadzenie agregatu maszynowego po określonej trajektorii z dokładnością sięgającą nawet 2-3 cm. Jednocześnie na podstawie sygnału GPS mogą być wykonywane inne funkcje agregatu maszynowego, jak np. sekcyjnego wyłączania sekcji opryskiwacza. Nowoczesne maszyny rolnicze, takie jak ciągniki, siewniki czy kombajny, są naszpikowane czujnikami, które zbierają dane w czasie rzeczywistym.
- Pomiary siły nacisku na glebę: Sensory wbudowane w koła lub osie ciągników mierzą siłę nacisku.
- Pomiar siły uciągu pługów i narzędzi uprawowych: Monitorowanie siły pozwala na optymalizację zużycia paliwa.
- Pomiar siły w systemach rozsiewu nawozów i siewu: Przetworniki siły ważą nawozy lub nasiona w czasie rzeczywistym.
- Pomiar momentu obrotowego na wałach napędowych: Pomiary te dostarczają informacji o wydajności maszyny i jej obciążeniu.
Czujniki i Przetworniki
Sercem większości przetworników siły i momentu jest tensometr. To miniaturowy, pasywny element elektroniczny, który składa się z cienkiej folii z wbudowanym wzorem rezystancyjnym. Kiedy na folię działa siła, powoduje to jej odkształcenie, co z kolei zmienia jej opór elektryczny. Mostek Wheatstone'a to specjalny układ czterech rezystorów połączonych w romb. W przypadku przetworników tensometrycznych jeden lub więcej rezystorów w mostku zastępuje się tensometrami. Gdy na tensometr zadziała siła, jego opór się zmienia, co powoduje brak równowagi w mostku. W rezultacie na wyjściu mostka pojawia się mierzalne napięcie, które jest proporcjonalne do siły działającej na przetwornik.

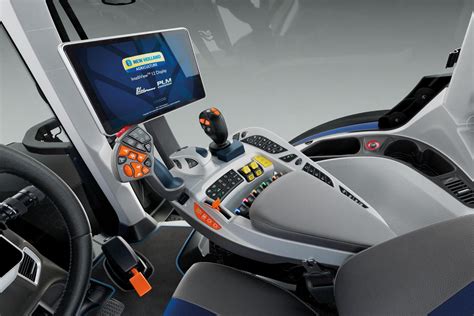

Terminal Pokładowy i ISOBUS
Nieodzownym wyposażeniem nowoczesnych ciągników rolniczych są terminale pokładowe (komputery pokładowe) pełniące funkcje sterownicze oraz informacyjne. Terminal pokładowy jest interfejsem, poprzez który operator ma podgląd nie tylko na parametry pracy ciągnika, ale również sprzęgniętego z nim agregatu. Dzięki zaawansowanym funkcjom terminali, nowoczesne ciągniki rolnicze wpisują się także w system cyfrowego rolnictwa. ISOBUS - umożliwia prostą i spójną obsługę narzędzi (np. siewników, opryskiwaczy, rozsiewaczy) bez potrzeby dodatkowej elektroniki.
Monitoring i Diagnostyka
Współczesne ciągniki rolnicze są wyposażone w zaawansowane technologie, które nie tylko ułatwiają codzienne obowiązki, ale przede wszystkim chronią zdrowie i życie operatora. Równie ważne są systemy monitorujące, które analizują stan techniczny maszyny w czasie rzeczywistym.
Wybór Odpowiedniego Ciągnika
Zakup ciągnika rolniczego to jedna z najważniejszych decyzji inwestycyjnych w gospodarstwie. To nie tylko maszyna - to serce codziennej pracy: od orki, przez siew, aż po transport plonów i obsługę innych urządzeń. Na rynku dostępna jest szeroka gama ciągników rolniczych, które różnią się między sobą m.in. mocą, konstrukcją, poziomem zaawansowania technologicznego, ceną oraz dostępnością części zamiennych. Wybór odpowiedniego modelu to gwarancja niezawodności i komfortu pracy przez wiele sezonów.
Moc a Wyposażenie
Czy dziś liczy się zakup większego ciągnika, czy tylko lepiej skonfigurowanego? W wielu gospodarstwach moc nadal wygrywa z rozsądkiem, choć to wyposażenie i automatyka coraz częściej decydują o wyniku pracy. Jeszcze kilka lat temu wybór był prostszy. Dziś główny ciągnik ma być jednocześnie „wołem roboczym” w polu i precyzyjnym narzędziem w uprawie. Nie kieruj się wyłącznie ceną zakupu. Czasem tańszy model może generować wyższe koszty utrzymania - np. przez trudną dostępność części czy brak serwisu w okolicy.
Przykłady Modeli
John Deere 5105M to ciągnik, który łączy kompaktowe wymiary z wysoką mocą i imponującymi możliwościami doposażenia. Dzięki temu staje się on nie tylko uniwersalnym narzędziem do codziennej pracy, ale też maszyną, która może być realną bazą pod nowoczesne, precyzyjne gospodarstwo. Jednym z najczęściej wybieranych elementów doposażenia do modelu 5105M jest ładowacz czołowy. Zastosowanie systemów prowadzenia GPS, takich jak SF1, SF3 i SF-RTK, umożliwia precyzyjne prowadzenie i dokumentację z najwyższą dostępną dokładnością, redukując overlap przy oprysku i wysiewie, co przekłada się na oszczędność materiałów oraz paliwa.
Zetor 10111 to model, który przez lata był obecny w wielu gospodarstwach rolnych, zwłaszcza tam, gdzie liczyła się solidność i prosta obsługa. Zetor 10111 dysponuje silnikiem o mocy 100 KM. W praktyce warto pamiętać, że moc oddawana na koła lub wał odbioru mocy może się różnić w zależności od obciążenia, stanu technicznego ciągnika czy warunków terenowych. Ciągnik o mocy 100 KM zaliczany jest do grupy maszyn średniej klasy. Zetor 10111 bez problemu radzi sobie z orką, uprawą gleby, siewem oraz transportem cięższych ładunków.
Główny ciągnik w gospodarstwie nie może być kompromisem. Wybór odpowiedniego modelu to gwarancja niezawodności i komfortu pracy przez wiele sezonów.
