Deska rozdzielcza i układ elektryczny w ciągniku Władimirec T-25

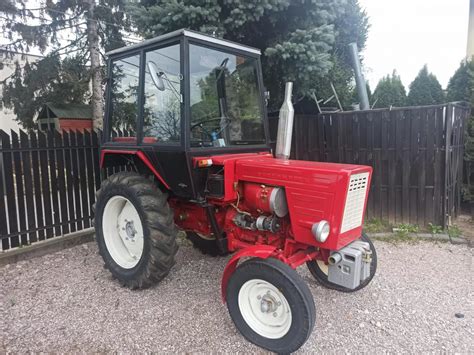

Ciągnik rolniczy Władimirec T-25, często nazywany pieszczotliwie „Ruskim” lub „Władkiem”, to maszyna, która pomimo zakończenia produkcji ćwierć wieku temu, wciąż jest niezwykle popularna w małych gospodarstwach. Ceniony za ekonomiczną eksploatację, tanie części i szczelną kabinę, wyróżnia się również na tle swojej klasy przemyślaną konstrukcją, w tym stosunkowo nowoczesną jak na swoje czasy deską rozdzielczą.

Elementy deski rozdzielczej Władimirca T-25

Deska rozdzielcza ciągnika Władimirec T-25, jak na pojazd tej klasy, była dobrze wyposażona i zapewniała kierowcy dostęp do kluczowych informacji o stanie maszyny. Posiadała następujące wskaźniki i przyciski:

• Obrotomierz
• Szybkościomierz
• Amperomierz
• Manometr
• Wskaźnik ciśnienia oleju
• Wskaźnik poziomu paliwa (nie wszystkie modele go posiadały, miejsce na niego oznaczano literą „A”)

Oprócz wskaźników, na desce rozdzielczej znajdowały się również lampki sygnalizacyjne (oznaczone literą „B”). Standardowe lampki to:

• Zielona lampka od kierunkowskazów (jedna z nich mruga przy włączeniu któregoś z kierunków).
• Niebieska lampka od świateł drogowych.
• Pierwsza czerwona lampka od ładowania akumulatora.
• Druga czerwona lampka od świecy żarowej.

Dodatkowo, na desce rozdzielczej umieszczono przyciski do obsługi funkcji ciągnika. Przycisk na górze deski rozdzielczej to zazwyczaj klakson, natomiast od spodu deski znajduje się przycisk rozruchu.

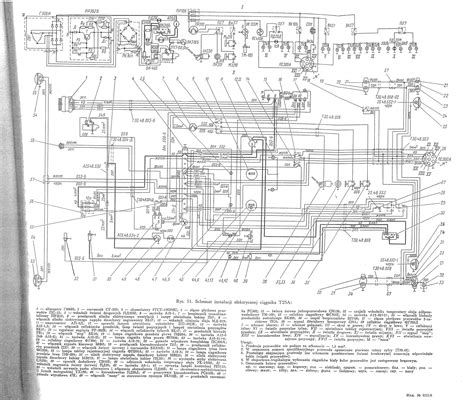

Częste problemy elektryczne i ich diagnostyka

Użytkownicy ciągników Władimirec T-25 często zgłaszają problemy z instalacją elektryczną, które mogą wpływać na działanie deski rozdzielczej i innych podzespołów. Jednym z typowych scenariuszy jest całkowity brak zasilania po wykonaniu prac przy instalacji, np. po podłączeniu włącznika świateł, co może skutkować zgaszeniem się czerwonej kontrolki ładowania i brakiem działania kierunkowskazów czy świateł.

Diagnostyka i rozwiązywanie problemów

1. Brak zasilania i niesprawna stacyjka

   W przypadku braku zasilania, gdy stacyjka nie działa, należy w pierwszej kolejności sprawdzić połączenia przy akumulatorze. Często problemem okazuje się uszkodzony kabel doprowadzający prąd do instalacji z klemy akumulatora. Na klemy akumulatora zazwyczaj podchodzą dwa kable: jeden do rozrusznika, a drugi do instalacji.

   Jeśli problem nadal występuje, należy podejrzewać uszkodzenie amperomierza. Aby to sprawdzić, można posłużyć się kontrolką (żarówką z przewodami): jeden koniec przypina się do masy, a drugim szuka się miejsca, gdzie uciekł prąd. Na obu śrubach amperomierza kontrolka powinna świecić.

2. Problemy z rozruchem i świecami żarowymi

   Jeśli stacyjka nie uruchamia silnika, warto sprawdzić przekaźnik rozrusznika. Jest to elektroniczne urządzenie zabezpieczające styki włącznika przed wypaleniem i spadkiem prądu. Nierzadko zaleca się montaż przekaźnika samochodowego, aby wspomóc działanie świecy żarowej, która w T-25 znajduje się w kolektorze od strony kabiny (w nowszych modelach po 1990 roku wprowadzono świece żarowe w głowicy).



3. Lampki sygnalizacyjne i podświetlenie

   W przypadku niesprawnej lampki kontrolnej, np. od ładowania, należy sprawdzić jej działanie. W niektórych przypadkach (gdy nie działa) może sygnalizować problem z ładowaniem akumulatora. Do podświetlenia zegarów i lampek zaleca się montowanie żarówek LED w starych koszyczkach, co zwiększa ich trwałość i efektywność.

4. Podłączanie dodatkowego oświetlenia (np. halogenów)

   Podłączenie tylnych halogenów wymaga uwagi. Należy sprawdzić, czy czarny kabel z halogenu łączy się z niebieskim kablem na tablicy. Aby sprawdzić, czy wyłącznik świateł nie jest spalony, można użyć miernika lub kontrolki.

Modernizacja i dostępność części

Ciągniki Władimirec T-25 przechodziły wielokrotne zmiany konstrukcyjne, zwłaszcza w latach 1980-1990, które obejmowały również zmiany alternatora i instalacji elektrycznej. Po 1990 roku wprowadzono także nowe rozwiązania w układzie rozruchu, takie jak świece żarowe w głowicy (wcześniej stosowano podgrzewacz w kolektorze ssącym).

Ze względu na wiek maszyn, wielu właścicieli decyduje się na usprawnienia i naprawy instalacji elektrycznej, często idąc na kompromisy z braku czasu i w zgodzie z planami właściciela, np. stosując gotową instalację elektryczną Elmot. Ważne jest, aby dbać o odpowiednie uziemienie, zwłaszcza w przypadku montażu świateł.

Pomimo zakończenia produkcji, części zamienne do ciągnika Władimirec T-25 są nadal szeroko dostępne. Wśród nich znajdują się komponenty kluczowe dla prawidłowego działania deski rozdzielczej i układu elektrycznego, takie jak:

• Praktyczne przełączniki świateł
• Przekaźniki rozrusznika
• Płytki alternatora
• Elementy oświetlenia do ciągników
• Podstawy akumulatora

Dostępność tych komponentów pozwala na długie i bezawaryjne użytkowanie maszyny, minimalizując przestoje i koszty napraw.
