Decydując się na zakup ciągnika, zazwyczaj zwracamy uwagę na jego moc silnika oraz przeznaczenie (ciągnik kompaktowy, uniwersalny czy ciężki). Istnieje jednak inny, niezwykle ważny aspekt: konstrukcja nośna. Ciągnik rolniczy, jako pojazd przeznaczony do pracy w ciężkich i zmiennych warunkach, musi spełniać wygórowane wymagania w zakresie wytrzymałości mechanicznej. Oznacza to, że jego poszczególne elementy powinny być połączone w sposób zapewniający możliwie dużą sztywność i odporność na odkształcenia spowodowane działaniem sił zewnętrznych, na przykład pochodzących od oporu roboczego zagregowanych maszyn. To właśnie sposób połączenia podzespołów definiuje rodzaj konstrukcji nośnej, która z kolei może wpływać na właściwości eksploatacyjne ciągnika, takie jak zwrotność.
Budowa ciągnika rolniczego to przemyślane połączenie inżynierii, praktyki i nowoczesnych technologii. Każdy komponent pełni określoną funkcję, umożliwiając ciągnikowi wykonywanie ciężkich prac, takich jak orka, transport czy roboty ziemne, nawet w wyjątkowo trudnych warunkach terenowych. Ciągnik rolniczy składa się z wielu zespołów i podzespołów, a każdy z nich jest tak samo istotny i niezbędny do prawidłowego funkcjonowania maszyny. Poznanie jego budowy ułatwia ocenę stanu technicznego i identyfikację usterek.
Główne komponenty ciągnika rolniczego
Konstrukcja ciągnika rolniczego opiera się na kilku kluczowych komponentach, które wspólnie tworzą wydajny i niezawodny mechanizm.
- Silnik spalinowy: Jest sercem całej maszyny, źródłem mocy napędzającym wszystkie pozostałe układy.
- Układ przeniesienia napędu: Obejmuje sprzęgło, skrzynię biegów oraz mosty napędowe, odpowiedzialne za przekazywanie mocy z silnika do kół i osprzętu roboczego.
- Układ jezdny: Może przyjmować formę kołową, gąsienicową lub półgąsienicową, w zależności od rodzaju podłoża.
- Układ hydrauliczny: Obsługuje dodatkowe narzędzia, takie jak podnośniki i ładowacze czołowe.
- Kabina operatora: Zaprojektowana z myślą o ergonomii, bezpieczeństwie i komforcie pracy.
- Układy bezpieczeństwa i sterowania: Hamulce, układ kierowniczy, instalacja elektryczna i pneumatyczna.

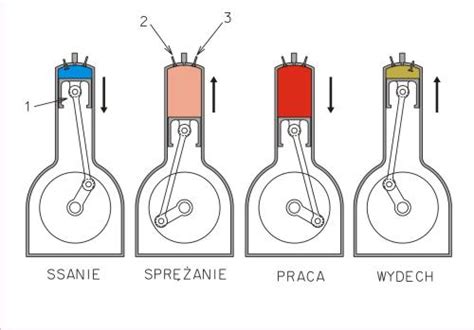

Silnik - Serce maszyny
Silnik spalinowy to źródło mocy, które napędza każdy ruch ciągnika. W rolnictwie dominują silniki Diesla, działające na zasadzie samozapłonu. Przekształcają one energię chemiczną paliwa w energię mechaniczną, czyli siłę napędową maszyny. Od jego wydajności zależy, czy maszyna poradzi sobie z dużym obciążeniem i wymagającymi narzędziami. W zależności od zastosowanego silnika, ciągniki mogą być wyposażone w przekładnie stopniowe lub bezstopniowe.

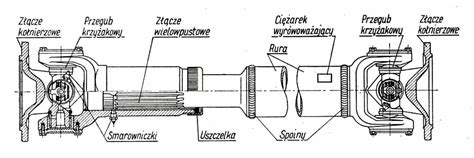

Układ przeniesienia napędu
Mechanizm przenoszący napęd to kluczowy element łączący silnik z kołami i osprzętem roboczym. Jego główne zadanie to przekazywanie momentu obrotowego, czyli siły wprawiającej maszynę w ruch. Bez tego układu ciągnik nie mógłby wykonywać żadnych prac - od orki po transport. Dzięki niemu możliwe jest dostosowanie prędkości jazdy i siły uciągu do aktualnych warunków pracy, co pozwala ciągnikowi poruszać się powoli i precyzyjnie w polu, a następnie szybko przemieścić się drogą dojazdową.
Sprzęgło
Sprzęgło jest umiejscowione zaraz za silnikiem i pełni funkcję łącznika między silnikiem a skrzynią biegów. Odpowiada za włączanie i wyłączanie napędu z silnika na dalsze mechanizmy traktora. Łącząc ze sobą dwa wały, pozwala na płynne przeniesienie ruchu obrotowego, co umożliwia łagodną zmianę biegów i ruszanie z miejsca.
Skrzynia biegów
Skrzynia przekładniowa odpowiada za zmianę prędkości ruchu ciągnika, co wiąże się ze zmianą siły napędowej. Skrzynia biegów i sprzęgło to duet, który zapewnia operatorowi kontrolę nad prędkością i momentem obrotowym. Tradycyjne skrzynie mechaniczne umożliwiają precyzyjne dopasowanie parametrów jazdy - zarówno podczas pracy w polu, jak i w trakcie poruszania się po drogach.

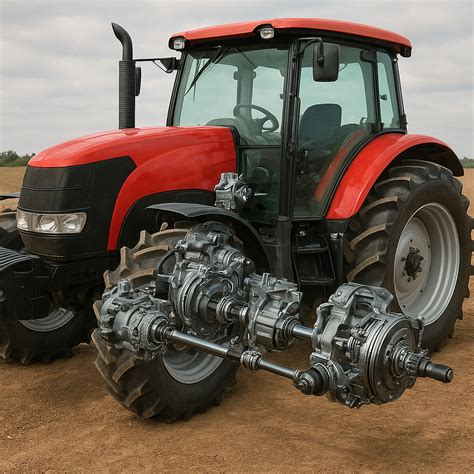

Mosty napędowe
Tylny most jest miejscem, gdzie znajduje się przekładnia główna i przekładnie boczne (zwolnice), a także mechanizm różnicowy oraz jego blokada, która przeciwdziała ślizganiu się maszyny. Mosty napędowe, wraz z silnikiem i skrzynią biegów, często stanowią
Układ jezdny - Rodzaje podwozi
Układ jezdny w ciągniku rolniczym to jego fundament ruchu, decydujący o tym, jak maszyna poradzi sobie na różnych nawierzchniach: od asfaltu, przez żwir, aż po grząskie pola. Wybór odpowiedniego mechanizmu jezdnego ma kluczowe znaczenie, wpływając na komfort operatora, wydajność pracy oraz bezpieczeństwo.
Ciągniki kołowe
Są zdecydowanie najczęściej spotykanym i najbardziej uniwersalnym rozwiązaniem w rolnictwie, szczególnie popularnym w segmencie małych i średnich gospodarstw. Łączą w sobie wszechstronność, prostą obsługę i korzystne koszty eksploatacji. Są szybkie, zwrotne i niezawodne zarówno w pracy polowej, jak i podczas jazdy po drogach publicznych. Dzięki napędowi 4x4 i odpowiedniemu ogumieniu zapewniają dobrą przyczepność na większości gleb, a jednocześnie nie wymagają skomplikowanej obsługi ani specjalistycznego serwisu. Konstrukcja ciągników kołowych umożliwia sprawne przemieszczanie się między rozproszonymi działkami. Dzielą się na te ze stałym napędem jednej, tylnej osi (moc do 310 KM, tylne koła znacznie większe od przednich) oraz ze stałym napędem obu osi (moc od 50 do 600 KM).
Ciągniki gąsienicowe
To rozwiązanie specjalistyczne, stosowane głównie w dużych gospodarstwach i w bardzo trudnych warunkach terenowych, np. na silnie podmokłych polach lub glebach o wyjątkowo niskiej nośności. Dzięki dużej powierzchni styku z podłożem zapewniają wysoką przyczepność i ograniczają ugniatanie gleby. Współczesne traktory gąsienicowe osiągają moc do 600 KM i są wykorzystywane do najcięższych prac na gospodarstwie rolnym, jednak wiążą się z wyższymi kosztami zakupu, eksploatacji i serwisowania.
Ciągniki półgąsienicowe
Stanowią niszowe rozwiązanie, łączące cechy układu kołowego i gąsienicowego. Stosowane są głównie w maszynach o dużej mocy, przeznaczonych do pracy w zmiennych i wymagających warunkach.
Masa i jej rozkład
Masa ciągnika to często niedoceniany parametr, który może znacząco wpłynąć na efektywność pracy maszyny. Cięższe pojazdy oferują większą stabilność i lepszą przyczepność, szczególnie na pochyłościach i w trudnym terenie. Dlatego przy wyborze układu jezdnego należy uwzględnić nie tylko wagę ciągnika, ale również sposób jej rozkładu oraz planowane obciążenia.
Rodzaje konstrukcji nośnej
Sposób połączenia podzespołów ciągnika definiuje rodzaj konstrukcji nośnej, która znacząco wpływa na jego właściwości eksploatacyjne, wytrzymałość i możliwości użytkowania.

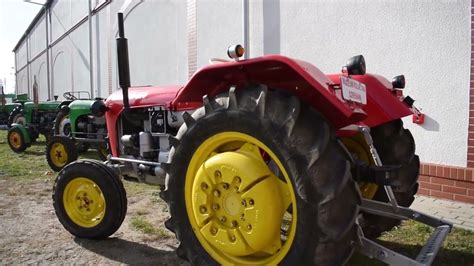

Konstrukcja samonośna (bezramowa)
W konstrukcji samonośnej poszczególne podzespoły, takie jak silnik, skrzynia biegów i most napędowy, będąc ze sobą połączone, stanowią integralną konstrukcję ciągnika. To rozwiązanie konstrukcyjne występuje zazwyczaj w tzw. odmianie klasycznej, gdzie silnik znajduje się z przodu, kabina w tylnej części, a przednie koła mają mniejszą średnicę niż tylne. Taki układ konstrukcyjny ma swoje korzenie w lokomobilach z II połowy XIX wieku i jest używany do dziś przez praktycznie każdą markę ciągnikową.
Zalety i wady konstrukcji samonośnej
Główną zaletą tej konstrukcji jest jej uproszczenie i mniejsze zapotrzebowanie na materiał na etapie produkcji. Bezpośrednie łączenie elementów daje także
Niestety, układ samonośny ma też pewne istotne wady. Główną z nich jest ograniczona wytrzymałość mechaniczna. Na połączeniach podzespołów występują naprężenia spowodowane oddziaływaniem sił zewnętrznych. Choć jest to uwzględniane w obliczeniach konstrukcyjnych, praktyka pokazuje, że zmienność zewnętrznych obciążeń może prowadzić do sytuacji, gdy elementy łączące będą pracować blisko swojej maksymalnej wytrzymałości. Szczególnie niebezpieczne są krótkotrwałe, nagłe wzrosty obciążenia, które mogą doprowadzić do uszkodzenia elementów łącznych.
Przykładem takiej sytuacji może być nagłe uderzenie kół przedniej osi o podłoże, spowodowane zbyt dużym oporem roboczym z tyłu ciągnika, co chwilowo odrywa oś przednią. Wówczas najsłabszym punktem w ciągnikach bezramowych okazuje się połączenie silnika z obudową sprzęgła, gdzie mogą wystąpić zbyt duże naprężenia, a w konsekwencji nawet rozerwanie ciągnika na dwie części. Podobne ryzyko istnieje w ruchu drogowym podczas kolizji. Istotną wadą ciągników bezramowych są również problemy przy pracach remontowych. Ograniczona sztywność i wytrzymałość konstrukcji bezramowej wymaga także racjonalnego balastowania i doboru ładowacza czołowego, aby siły rozkładały się na jak największym obszarze, zapobiegając spiętrzeniu naprężeń i uszkodzeniom mechanicznym.
Konstrukcja ramowa
W ciągnikach z konstrukcją ramową podzespoły są montowane do ramy, która stanowi element przenoszący obciążenia zewnętrzne. Rama ma najczęściej konstrukcję podłużnicową, w której funkcję głównych elementów nośnych pełnią dwie równoległe podłużnice połączone prostopadłymi poprzeczkami. Takie rozwiązanie pozwala uzyskać większą wytrzymałość mechaniczną i sztywność konstrukcji, co daje większe możliwości w zakresie obciążeń podczas prac polowych z dużymi maszynami oraz lepsze wykorzystanie ciągnika z ładowaczem czołowym.
Konstrukcja ramowa, oprócz większej wytrzymałości mechanicznej, zapewnia także większe bezpieczeństwo operatorowi, co jest szczególnie istotne w ruchu drogowym. Dodatkową zaletą jest łatwiejsze przeprowadzenie czynności naprawczych. Ciągniki oparte na ramie mają do niej przykręcone wsporniki do wysięgnika ładowacza czołowego, dzięki czemu wszelkie naprężenia i obciążenia są przenoszone przez ramę biegnącą od wspornika osi przedniej do tylnego mostu, a nie przez korpus silnika i układu napędowego. Wadami konstrukcji ramowych są natomiast większy stopień skomplikowania oraz wyższy koszt produkcji, ponieważ ramy muszą być wykonywane z wysokogatunkowych materiałów.
Pierwotnie konstrukcje ramowe dotyczyły głównie ciągników o dużych mocach, ale obecnie ciągniki kołowe z ramą oferowane są w różnych wielkościach i przedziałach mocy. Przykładem firmy, która od wielu lat oferuje ciągniki na ramie, jest John Deere. Zastosowanie ramy nie wyklucza modularności konstrukcji i możliwości różnych jej konfiguracji.
Jak powstają traktory | Jak oni to robią?
Ciągniki z obiema osiami skrętnymi na ramie
Odrębną grupę ciągników na ramie stanowią te, w których obie osie są skrętne. Poza wcześniej wymienionymi zaletami konstrukcji ramowej, w tym przypadku uzyskuje się dodatkowo dużą zwrotność. Przykładem są ciągniki JCB Fastrac serii 4000, bazujące na pełnej ramie, ale z amortyzacją obu osi. W odróżnieniu od innych ciągników ramowych, kabina nie znajduje się nad tylną osią, lecz między osiami, co pozwala na uzyskanie rozkładu masy przód/tył 50/50. Podobne rozwiązania stosuje Claas Xerion 12, który również bazuje na dwupodłużnicowej ramie z kabiną zamontowaną między osiami, co zapewnia rozkład masy rzędu 50/50 i maksymalną przyczepność.
Ciągniki przegubowe
Ciągniki przegubowe znacząco różnią się układem konstrukcyjnym od ciągników z klasycznym układem skrętu. Skręt uzyskuje się poprzez "łamanie" ciągnika w przegubie, który łączy przednią i tylną część maszyny i jest zamontowany w jej środkowej części. Taka konstrukcja została wprowadzona głównie w celu uzyskania dużej zwrotności przy zachowaniu dużych wymiarów ciągnika. Przez wiele lat ciągniki o największych mocach miały konstrukcję przegubową, choć obecnie są one oferowane również w mniejszych zakresach mocy.
Jednym z najpopularniejszych przedstawicieli konstrukcji przegubowej jest firma Case IH, oferująca modele Steiger (kołowy) i Quadtrack (gąsienicowy). Zarówno kołowa, jak i gąsienicowa wersja tych ciągników bazuje na konstrukcji, w której kabina umiejscowiona jest między osiami, a przegub zamontowany jest tuż za kabiną. Umieszczenie kabiny pośrodku ciągnika zapewnia bardzo dobry rozkład masy, co jest szczególnie istotne w wersji gąsienicowej. Dzięki czterem równomiernie obciążonym gąsienicom uzyskuje się bardzo dobre właściwości trakcyjne przy minimalnym ugniataniu gleby i zachowaniu bardzo dobrej zwrotności.
Kanadyjska firma Versatile również ma duże doświadczenie w produkcji ciągników przegubowych, oferując np. gąsienicowe ciągniki Versatile DT (Deltatrack) z konstrukcją dwuramową, kabiną montowaną pośrodku i przegubem tuż za nią.
Konstrukcje przegubowe są stosowane także w ciągnikach mniejszych mocy, w tym sadowniczych czy ogrodniczych, umożliwiając uzyskanie dużej zwrotności. Ciekawym rozwiązaniem jest przegubowy system kierowania w ciągnikach Valtra Direct serii N, gdzie ciągnik ma klasyczny układ konstrukcyjny (silnik z przodu, kabina z tyłu, mniejsze przednie koła), ale przed kabiną zamontowano przegub. Jednocześnie zachowano klasyczny układ skrętu osi przedniej, a oba układy mogą pracować jednocześnie, zmniejszając promień skrętu.
Układ hydrauliczny i Wałek Odbioru Mocy (WOM)
Systemy przekazywania mocy i osprzętu w ciągnikach rolniczych to fundament ich funkcjonowania, kluczowy dla wydajności i wszechstronności tych maszyn. Wałek odbioru mocy (WOM) to kluczowy komponent, który przekazuje energię z silnika do maszyn współpracujących, takich jak siewniki, rozrzutniki czy kosiarki. Umożliwia to jednoczesne wykonywanie prac polowych i napędzanie narzędzi, co znacząco zwiększa efektywność pracy, szczególnie w intensywnych okresach sezonowych. Nowoczesne ciągniki rolnicze wyposażone są w zaawansowane systemy WOM, które działają niezależnie od prędkości jazdy, pozwalając na precyzyjne dostosowanie parametrów pracy do warunków terenowych i utrzymanie stałej prędkości obrotowej.
Podnośnik hydrauliczny (TUZ) oraz trzypunktowy układ zawieszenia to elementy, które znacząco wpływają na komfort i jakość pracy w gospodarstwie. Umożliwiają one nie tylko podnoszenie i opuszczanie narzędzi, ale również ich precyzyjne ustawienie względem podłoża, co ma kluczowe znaczenie przy pracach takich jak siew czy uprawa gleby. Podnośnik umożliwia również regulację głębokości pracy maszyn oraz ułożenie ich odpowiednio do powierzchni gruntu. Ze względu na jego istotną rolę, należy regularnie sprawdzać stan techniczny poszczególnych części układu hydraulicznego.
Układ hydrauliczny w ciągniku to znacznie więcej niż tylko źródło mocy dla TUZ-a. To złożony system, który zasila wiele funkcji i urządzeń, czyniąc ciągnik maszyną wielozadaniową, np. do obsługi przyczep z siłownikami. Energia przekazywana jest za pomocą cieczy pod ciśnieniem, co umożliwia płynne i precyzyjne sterowanie różnymi komponentami. W praktyce oznacza to możliwość jednoczesnego wykonywania wielu operacji, np. podnoszenia narzędzia i regulacji jego ustawienia. Współczesne gospodarstwa coraz częściej korzystają z takiej wielozadaniowości.

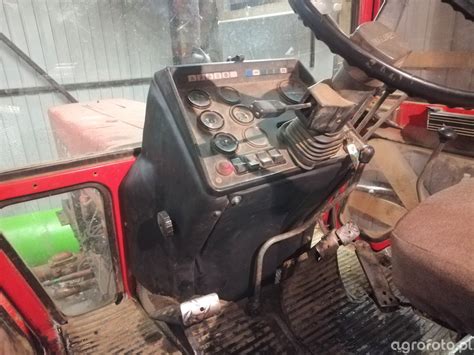

Kabina operatora
Kabina operatora w ciągniku rolniczym to centrum dowodzenia, które wpływa na komfort, bezpieczeństwo i wydajność pracy. Współczesne projekty kabin koncentrują się na ergonomii - każdy detal, od rozmieszczenia przycisków po kształt fotela, jest zaprojektowany z myślą o wygodzie i funkcjonalności. Wszystko powinno być w zasięgu ręki, a fotel - dopasowany do operatora. Dzięki temu praca staje się bardziej naturalna i mniej obciążająca dla organizmu.
Nowoczesne kabiny są wyposażone w klimatyzację i wentylację, które zapewniają optymalne warunki pracy niezależnie od pogody. Nieodzownym elementem wyposażenia są regulowane siedzenia i intuicyjne panele sterowania. Bezpieczeństwo to nie tylko pasy i solidna konstrukcja, ale także systemy monitorujące, które analizują stan techniczny maszyny w czasie rzeczywistym. Bezpieczeństwo i komfort pracy w gospodarstwie rolnym to dziś standard, a nie luksus.
Układy bezpieczeństwa i sterowania
Nowoczesne ciągniki rolnicze są wyposażone w zaawansowane technologie, które chronią zdrowie i życie operatora. Do kluczowych systemów wspomagających należą układy hamulcowe i kierownicze - absolutna podstawa kontroli nad maszyną, zwłaszcza w trudnych warunkach terenowych.
Hamulce
Bardzo ważnym elementem budowy ciągnika jest cały jego mechanizm hamowania. Współczesne układy hamulcowe - mechaniczne, hydrauliczne czy pneumatyczne - projektowane są z myślą o maksymalnej skuteczności i niezawodności w każdych warunkach. Funkcją tego systemu jest stopniowe zmniejszanie prędkości pojazdu, zatrzymanie go, a także unieruchomienie podczas postoju. Ma to znaczenie nie tylko podczas pracy w polu, ale również podczas poruszania się po drogach publicznych.
Układ kierowniczy
Kierowanie traktorem zapewnia mechanizm kierowniczy, który połączony jest ze skrętnymi kołami przednimi. Do elementów układu kierowniczego zaliczamy koło kierownicy, zwrotnicę, jej ramię, drążek podłużny, przekładnię i kolumnę kierowniczą (np. kolumna kierownicza C-360). Kierownica to przedłużenie rąk operatora, pozwalające prowadzić maszynę z precyzją, omijać przeszkody, zawracać w ciasnych miejscach i utrzymywać stabilny tor jazdy. Często właściciele starszych modeli ciągników narzekają na trudności w kierowaniu; rozwiązaniem jest montaż wspomagania układu kierowniczego, które znacznie zwiększa komfort prowadzenia.
Układ elektryczny i pneumatyczny
Układ elektryczny w ciągniku to centrum dowodzenia całej maszyny. Zasila wszystkie kluczowe komponenty - od świateł i sygnałów ostrzegawczych po nowoczesne czujniki i systemy wspomagające. Jego niezawodność jest niezbędna, zwłaszcza podczas pracy po zmroku, we mgle lub w trudnych warunkach pogodowych. Nowoczesne rozwiązania oferują m.in. automatyczne włączanie świateł roboczych oraz integrację z czujnikami, które wspierają operatora w codziennych zadaniach.
Instalacja pneumatyczna jest kluczowym elementem wspierającym układ hamulcowy i inne systemy pomocnicze, co zwiększa kontrolę nad maszyną i zmniejsza ryzyko nieprzewidzianych sytuacji. Oznaczenia drogowe, takie jak charakterystyczny trójkąt ostrzegawczy, mają ogromne znaczenie dla bezpieczeństwa, informując innych kierowców o obecności maszyny rolniczej na drodze.
Wybór i eksploatacja ciągnika
Zakup ciągnika rolniczego to jedna z najważniejszych decyzji inwestycyjnych w gospodarstwie, ponieważ jest to serce codziennej pracy. Na rynku dostępna jest szeroka gama ciągników, które różnią się mocą, konstrukcją, poziomem zaawansowania technologicznego, ceną oraz dostępnością części zamiennych. Wybór odpowiedniego modelu to gwarancja niezawodności i komfortu pracy przez wiele sezonów.
Gospodarstwo rolne to szeroki zakres zadań, które wymagają różnorodnych rozwiązań technicznych. Przy zakupie ciągnika warto wziąć pod uwagę szereg kluczowych czynników i nie kierować się wyłącznie ceną. Czasem tańszy model może generować wyższe koszty utrzymania, np. przez trudną dostępność części czy brak serwisu. Nowoczesne rozwiązania, takie jak automatyzacja, systemy GPS czy technologie oszczędzające paliwo, mogą znacząco zwiększyć wydajność i komfort użytkowania.
