Transport kontenerowy stanowi filar współczesnej logistyki, umożliwiając efektywne przemieszczanie ładunków na skalę globalną. Jego rozwój był odpowiedzią na liczne wyzwania związane z przewozem towarów, łącząc zalety różnych gałęzi transportu. Kluczowym elementem w tym systemie jest ciągnik siodłowy z naczepą podkontenerową, odpowiedzialny za "ostatnią milę" dostawy i elastyczność w dotarciu do odbiorcy.
Historia i ewolucja transportu intermodalnego
Od zaprzęgów do kolei i samochodów
W XIX wieku przewozy kolejowe zrewolucjonizowały transport towarów, eliminując większość wad drogowego transportu zaprzęgowego, takich jak mała masa ładunku i niska średnia prędkość. Kolej oferowała duże możliwości przewozowe, wysoką średnią prędkość oraz regresję kosztu jednostkowego, szczególnie przy wzroście odległości. Niemniej jednak, od samego początku kolej była obarczona zasadniczą wadą - wysoce limitowaną elastycznością wynikającą z ograniczeń infrastrukturalnych, ponieważ pociągi mogą poruszać się wyłącznie po przygotowanych dla nich torach.
Kilka dekad po komercjalizacji kolei pojawił się jej istotny drogowy konkurent - samochody, pierwotnie zwane automobilami. Wdrożone do normalnego użytku na większą skalę na przełomie wieków XIX i XX, systematycznie eliminowały problem niskich zdolności przemieszczeniowych drogowych zaprzęgów. Mimo to kolej zachowywała nad samochodami kilka kluczowych przewag, utrzymanych do dziś. Są nimi: duże możliwości przewozowe, wysoka średnia prędkość oraz spadek kosztu jednostkowego, szczególnie przy wzroście odległości.
Potrzeba rozwiązania "od drzwi do drzwi"
Przez bardzo długi czas, de facto do okresu po drugiej wojnie światowej, kolej obsługiwała głównie ruch na średnich i długich dystansach, podczas gdy pojazdy drogowe, ze względu na większą elastyczność, lepiej nadawały się do realizacji prac na krótszych trasach. W efekcie, by maksymalnie wykorzystać zalety obu tych gałęzi, bardzo szybko zaczęto poszukiwać stosownych wyjść zaradczych. Zasadniczo kwestia dotyczyła powiązania elastyczności pojazdów drogowych ze zdolnościami przewozowymi pociągów.
Przez wiele lat istniała luka w kolejowym transporcie towarowym, bardzo utrudniająca mu konkurowanie z ciężarówkami. Polegała ona na braku możliwości przewozu ładunków dowolnej wielkości i o dowolnej masie z domu do domu - od drzwi do drzwi. Oznaczało to konieczność przeładunku na stacjach, co wiązało się ze stratą czasu, dodatkowymi kosztami oraz ewentualnością uszkodzenia ładunku. Szukano rozwiązania tego problemu i ostatecznie znaleziono je w pojemnikach zbiorczych, które mogły być zabierane zarówno samochodami, jak i pociągami.
Pionierski system DAF-a (1936)
Pierwsze takie pojemniki, czyli kontenery, powstały już przed 1914 rokiem. W 1906 roku użyto stalowej, nieprzystosowanej do piętrzenia, skrzyni metalowej o wymiarach 18’×8’×8′. W Europie w 1934 roku UIC opracowało pierwszy standard dla kontenerów do transportu drogowego i kolejowego. Jednak na prawdziwą konteneryzację, w rozumieniu całościowego systemu, trzeba było poczekać do lat 50. XX wieku.
Jednym z prekursorów w tym zakresie była firma DAF, która w 1936 roku, pod zmienioną nazwą „Van Doorne’s Aanhangwagen Fabriek”, przygotowała unikatowy wynalazek: specjalną przyczepę/naczepę do demontażu. Została ona zaprojektowana do załadunku i rozładunku kontenerów kolejowych do intermodalnego transportu kolejowego i drogowego, będąc częścią kompletnego rozwiązania. System DAF-a obejmował:
- Znormalizowane pojemniki zbiorcze kilku rodzajów
- Przerobione na ciągnik siodłowy podwozie auta lżejszej kategorii masowej
- Odpowiednio dopasowane do zabrania pojemników wagony platformy
- 1-osiową przyczepę/naczepę - tak zwane urządzenie wyładowujące DAF, wyposażone w rynny-szyny i hydraulicznie napędzaną instalację do przesuwu kontenerów, z napędem pochodzącym od silnika auta.
DAF zaoferował wyjście systemowe i kompletne, rewolucjonizujące dotychczasowe podejście do przeładunku międzygałęziowego. Kluczową cechą była możliwość poziomego przeładunku bez konieczności korzystania z urządzeń infrastruktury punktowej, takich jak żurawie. Przeładunek mógł odbywać się na dowolnym placu, na którym odpowiedni zestaw drogowy mógł podjechać do wagonu platformy.
Typy kontenerów w systemie DAF-a
- Mały zamknięty pojemnik: Objętość 1,5 m³, ładowność 1000 kg, wymiary około 1,5 m x 1 m x 1 m. Wyposażony w górną pokrywę i pokrywę na jednej ze ścian bocznych. Niektóre wersje posiadały koła ułatwiające przesuwanie, które można było unieruchomić za pomocą specjalnych nóg.
- Duży zamknięty pojemnik: Objętość 12 m³, ładowność 5000 kg, wymiary około 3 m x 2 m x 2 m (bez kółek). Posiadał dwoje obrotowych drzwi u góry i klapę u dołu na każdej ze ścian końcowych. Wiele z tych skrzynek było izolowanych przed promieniowaniem słonecznym.
- Największy - otwarty pojemnik: Objętość 7,6 m³, ładowność 5000 kg. Charakteryzowały go zawory w ściankach końcowych do wysypywania ładunków sypkich, co odbywało się poprzez pochylenie skrzyni na naczepie.
- Płaska podłoga ładunkowa (platforma): Dedykowana do transportu ładunków niewymiarowych, umieszczanych i zabezpieczanych bezpośrednio na platformie.
Funkcjonalność naczepy i wagonu
Naczepa DAF-a była specjalnie przygotowana do samodzielnego załadunku, przewozu, rozładunku oraz przesuwania pojemników. Posiadała rynny prowadzące w tylnej obniżonej części ładunkowej i hydraulicznie sterowany mechanizm. Dzięki temu możliwe było nachylanie rynien i ich wydłużanie dla rozładunku kontenera z naczepy na nawierzchnię lub jego zabrania z niej. Funkcję podnoszenia rynien wykorzystywano do przesuwania pojemnika z naczepy na wagon albo z wagonu na naczepę. Wówczas rynny naczepy musiały być połączone ze stałymi rynnami na wagonie, tworząc jeden zespolony odcinek, co pozwalało na swobodne wtoczenie lub stoczenie kontenera.
Specjalny 2-osiowy, płaski wagon kolejowy typu platforma mógł zabrać trzy lub cztery pojemniki skrzyniowe/furgonowe ustawione poprzecznie, lub trzy bądź cztery pojemniki cysterny. Wagon był wyposażony w uniwersalne poprzeczne koryta (rynny) do prowadzenia kół pojemników oraz śruby mocujące i napinające z hakiem, umożliwiające niezależne mocowanie każdego kontenera w czterech rogach.
System DAF-a wyróżniał się dużą uniwersalnością i elastycznością. Pozwalał na transport kontenerów od drzwi do domu, będąc zwiastunem obecnego przewozu kontenerów i umożliwiając niemal pełne wykorzystanie zalet transportu drogowego i kolejowego.
Współczesny transport kontenerowy
Definicja i rodzaje kontenerów

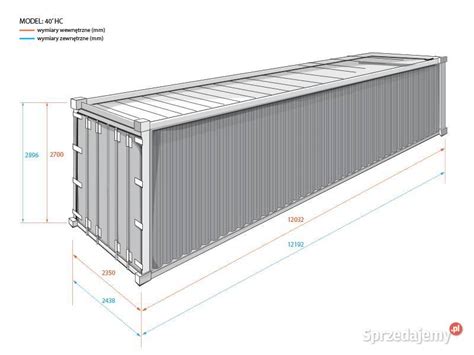

Za kontener uznajemy konstrukcję wyposażoną w ramę samonośną, umożliwiającą załadunek oraz transport różnymi środkami transportu. Najpopularniejszą grupę kontenerów stanowią kontenery morskie, jednak definicja ta odnosi się również do innych rodzajów, na przykład biurowych, mieszkalnych czy specjalistycznych. Ich unikalną cechą jest mobilność. Aby kontener morski był w stanie wytrzymać wielokrotne załadunki i rozładunki, a także piętrzenie w kilkupiętrowych sztaplach, musi być zbudowany w odpowiedni sposób. Wyróżniającym się elementem konstrukcyjnym jest solidna, stalowa rama, która przenosi większość obciążeń. Kolejnym ważnym elementem są naroża kontenerowe - stalowe odlewy z certyfikatami, które umożliwiają przytwierdzenie kontenera do naczepy, wagonu lub statku oraz piętrzenie kontenerów za pomocą osprzętu takiego jak twistlocki. Górne naroża służą przede wszystkim do podnoszenia kontenerów. Niektóre kontenery mogą być również wyposażone w kieszenie na widły do szybkiego załadunku/rozładunku pustych jednostek.
Transport morski kontenerów

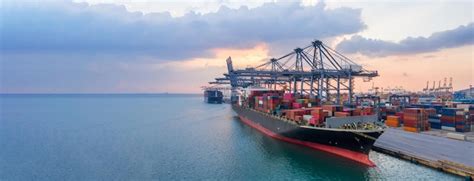

W dzisiejszych czasach przyzwyczajeni jesteśmy do widoku ogromnych statków wiozących na swoim pokładzie tysiące kontenerów. Na samym początku kariery kontenera morskiego wykorzystywano istniejące już rodzaje statków, nieznacznie je dostosowując. Wraz z zyskiwaniem popularności, zaczęto projektować i produkować statki przystosowane wyłącznie do przewozu kontenerów, zwane kontenerowcami.
Kontenerowce stały się tak duże, że ograniczeniem dla ich dalszego rozwoju stały się niektóre drogi morskie (np. Kanał Panamski) lub głębokość i możliwości portów. Wyróżnia się różne kategorie rozmiarów kontenerowców:
- Panamax - około 3000-5000 TEU
- Post-Panamax - około 5000 - 10000 TEU
- Suezmax - około 12000 TEU
- Post-Suezmax - około 18000 TEU
- Ultra Large Container Vessel (ULCV) - największe na świecie kontenerowce
Oprócz olbrzymich kontenerowców pokonujących długie trasy do najważniejszych portów świata, istnieją także małe jednostki, tzw. feedery, rozwożące kontenery z dużych do mniejszych portów. Czas rejsu kontenerowców z Chin do Europy wynosi około 4-6 tygodni, choć może się wydłużyć ze względu na warunki pogodowe czy procedury celne.
Transport drogowy kontenerów
W transporcie lądowym kontenery najczęściej wożone są przez samochody ciężarowe, z wykorzystaniem zarówno ciągników siodłowych z naczepą, jak i przyczep. Zaletą transportu samochodowego jest możliwość dojazdu z kontenerem niemal w każde miejsce, dzięki czemu często to właśnie tym środkiem transportu kontener trafia do finalnego odbiorcy.
Rodzaje naczep podkontenerowych
Naczepy podkontenerowe (chassis) mają konstrukcję maksymalnie uproszczoną, zredukowaną do absolutnego minimum. Nie posiadają podłogi, burt ani dachu. Podstawą konstrukcji jest rama, wykonana zazwyczaj z wysokogatunkowej stali, która musi sprostać ogromnym obciążeniom dynamicznym. Najważniejszym elementem, który odróżnia ją od innych naczep, są zamki kontenerowe, czyli twistlocki - obrotowe trzpienie blokujące kontener na podwoziu.
Rynek oferuje szeroką gamę podwozi kontenerowych:
- Naczepy stałe: Przeznaczone do przewozu jednego typu kontenera, np. wyłącznie kontenera 40ft.
- Naczepy rozsuwane: Najpopularniejsze i najbardziej wszechstronne, umożliwiają zmianę długości ramy (pneumatycznie lub hydraulicznie) i transport różnych konfiguracji: jednego kontenera 20-stopowego z tyłu, dwóch kontenerów 20-stopowych, jednego 40-stopowego lub 45ft.
- Naczepy typu "gęsia szyja" (gooseneck): Mają obniżoną przednią część ramy, co pozwala na transport kontenerów typu High Cube (o podwyższonej wysokości) bez ryzyka przekroczenia dopuszczalnej wysokości zestawu. Specjalna budowa przedniej części naczepy podkontenerowej jest przystosowana do występującego w kontenerze tunelu „gęsia szyja”.
Metody załadunku i rozładunku
Załadunek i rozładunek kontenerów z samochodu odbywa się najczęściej metodą pionową lo-lo (lift-on / lift-off), realizowaną za pomocą suwnic bramowych lub wozów typu reach stacker. W przypadku, gdy w miejscu dostawy kontenera nie ma sprzętu do rozładunku, można wykorzystać samochody samowyładowycze typu HDS (Hydrauliczny Dźwig Samochodowy). Należy jednak pamiętać, że zasięg dźwigu HDS jest ograniczony do kilku metrów od samochodu, a montuje się go w samochodach ciężarowych, a nie ciągnikach siodłowych. Z tego powodu możliwe jest przewożenie tylko kontenerów 20’ lub nieznacznie większych, maksymalnie dwa (jeden na pace samochodu i drugi na przyczepie).
Istnieją także specjalne przyczepy lub samochody wyposażone w system samodzielnego załadunku/rozładunku kontenerów, tzw. side loader. Załadunek następuje z jednej strony naczepy, która musi być ustawiona równolegle do kontenera.
Wymagania dla ciągnika siodłowego
Jeśli bierzemy pod uwagę standardowe kontenery morskie, najlepiej nadają się do ich transportu ciągniki siodłowe o dużej mocy i odpowiedniej konfiguracji osi - najczęściej 4×2 lub 6×2, a w przypadku cięższych ładunków 6×4. Chociaż na drogach często widuje się 3-osiowe ciągniki przewożące kontenery, w tym konfiguracje 2x20, mocne 2-osiowe ciągniki, np. Scania R410 czy R420, są w stanie poradzić sobie z tym zadaniem, nawet z ciężkimi ładunkami. Kontenery nie zawsze są maksymalnie obciążone, a współczesne silniki są bardzo efektywne.
Transport kolejowy kontenerów
Coraz większego znaczenia nabiera transport kolejowy kontenerów. Istnieje wiele rodzajów wagonów przystosowanych do przewozu samych kontenerów, naczep z kontenerem, a także całych zestawów ciężarówka + naczepa z kontenerem. Obecność na wagonie zaczepów dla naroża kontenerowego można poznać po literze "g" w symbolu wagonu. Transport koleją stanowi ciekawą alternatywę dla transportu morskiego, czego przykładem są połączenia kolejowe dla transportu kontenerów z Chin do Polski. Ważnym z punktu widzenia ochrony środowiska aspektem jest odciążenie dróg kołowych i skierowanie jak największej ilości ładunków kontenerowych na linie kolejowe. Jeśli odbiorca dysponuje odpowiednią infrastrukturą logistyczną, możliwe jest całkowite zrezygnowanie z przewozu drogowego.
Specjalistyczne naczepy i innowacje
Transport materiałów płynnych
Przewóz materiałów płynnych w kontenerach, np. w kontenerach cysternowych, wymaga od konstrukcji naczepy odpowiedniej wytrzymałości i stabilności w prowadzeniu. Płyn w zbiorniku przemieszcza się podczas trasy, oddziałując na ściany kontenera i sposób prowadzenia zestawu. Naczepy takie jak Wielton Container Master Tank realizują wymogi wytrzymałościowe poprzez wykorzystanie belek głównych o wysokości 450 mm i konstrukcję ramy z wytrzymałej stali S700, co pozwala na optymalizację masy. Dodatkowe zastrzały krzyżowe odpowiadają za sztywność i komfort prowadzenia. Wyposażenie może obejmować tuby na węże, podesty czy zlewnie, a także instalacje do utrzymania kontrolowanych warunków termicznych (genset).
Rozpinane naczepy "stonogi"

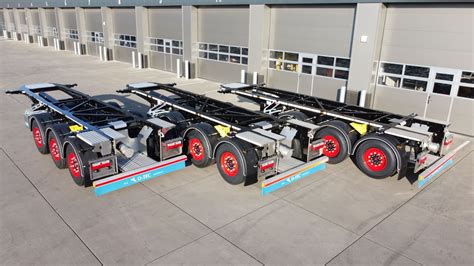

Ideę rozpinanych naczep, popularnie nazywanych „stonogami”, coraz częściej spotyka się w Polsce. Przykładem jest holenderska marka D-Tec, specjalizująca się w produkcji takich pojazdów. Konstrukcja, jak np. D-Tec Combidolly, składa się z dwóch rozpinanych ram. Pierwsza ma jedną oś i mocowanie do 20-stopowego kontenera, natomiast druga, dwuosiowa, jest zwieńczona siodłem, pełniąc rolę "linka" i umożliwiając podpięcie kolejnej, osobnej naczepy. System rozpinania pozwala na łatwe podstawienie się na rozładunek: dwuosiowy człon z siodłem można odpiąć od reszty zestawu, pozostawiając przy ciągniku tylko przednią część naczepy z kontenerem. Takie zestawy, mimo złożoności, są cenione za ekonomiczny i ekologiczny charakter.
Transport w ekstremalnych warunkach

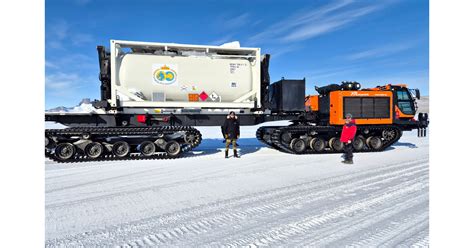

Przykładem innowacyjnego podejścia do transportu kontenerów w ekstremalnych warunkach jest zestaw Prinoth Panther XL, opracowany dla Norweskiego Instytutu Polarnego do przewozu kontenerów morskich na Antarktydzie. Ten gąsienicowy ciągnik siodłowy z gąsienicową naczepą, wyposażony w system bocznego rozładunku kontenerów, charakteryzuje się opatentowanym "napędem na cztery gąsienice". Poza główną naczepą z napędem przewidziano także trzy przyczepy na prostych płozach, przystosowane do przewozu pojedynczych kontenerów. Norweski Instytut Polarny zamówił dziesięć takich zestawów.
Przepisy i bezpieczeństwo w transporcie kontenerowym
Wymiary i masy pojazdów
Od początku 2017 roku obowiązują znowelizowane przepisy rozporządzenia Ministra Infrastruktury i Budownictwa w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. W odniesieniu do transportu intermodalnego, w przypadku pojazdu członowego lub naczepy wraz z przewożonym kontenerem (o długości całkowitej do 45 stóp, czyli 13,72 m - przyczepa nie może być pusta), wymiary dotyczące długości mogą być przekroczone o 0,15 m. Szerokość nadwozia przeznaczonego do przewozu towarów o określonej temperaturze może wynosić do 2,6 m (ściany boczne wraz z izolacją muszą mierzyć min. 45 mm). Kwestie związane z masą całkowitą pojazdu reguluje paragraf 3 ust.1, ustalając m.in. 40 ton dla zestawu. Wyjątki od tej reguły dotyczą pojazdów członowych o 5 i 6 osiach uczestniczących w transporcie intermodalnym. Znowelizowane przepisy są wprowadzeniem do polskiego porządku prawnego przepisów unijnych.
Znowelizowane rozporządzenie zdefiniowało transport intermodalny jako transport kombinowany w rozumieniu ustawy o transporcie drogowym. W praktyce oznacza to, że teoretycznie odcinek drogowy transportu nie może przekraczać 150 km, ale przewoźnik rozpoczynający transport, dojeżdżający do terminala oddalonego o więcej niż 150 km (jadąc prosto do celu), nie może zostać ukarany podczas kontroli ITD, jeśli spełnia wymogi odnośnie transportu intermodalnego.
Znaczenie właściwego zabezpieczenia i konserwacji
Niedawny incydent na niemieckiej autostradzie, gdzie naczepa z 20-stopowym kontenerem morskim rozpadła się podczas jazdy, uwidocznił znaczenie właściwego zabezpieczenia i konserwacji sprzętu. Odpowiednio przystosowana naczepa to jedno, ważna jest również jej cykliczna kontrola techniczna, prawidłowe ułożenie towaru, odpowiednie mocowanie i wiele innych aspektów. Naczepy podkontenerowe, zwłaszcza te z rozsuwaną konstrukcją ramy, wymagają regularnych przeglądów technicznych. Ważnym elementem jest także odpowiednie mocowanie kontenera przy użyciu zamków twist-lock, które zapewniają jego stabilność podczas przewozu. Nawet przy prawidłowym mocowaniu, niewłaściwe rozmieszczenie ładunku wewnątrz kontenera może prowadzić do problemów.
Bezpieczny transport towarów, w tym transport kontenerowy, zależy od wielu czynników, w tym od stanu technicznego pojazdu, właściwego zabezpieczenia ładunku oraz przestrzegania procedur załadunku i rozładunku.
Przyszłość transportu kontenerowego
Choć koncepcja naczepy podkontenerowej wydaje się prosta i niezmienna od lat, ten segment transportu również ewoluuje. Przyszłość należy do inteligentnych podwozi. Nowoczesne naczepy coraz częściej wyposażane są w zaawansowane systemy telematyki, które w czasie rzeczywistym dostarczają danych nie tylko o lokalizacji GPS, ale także o ciśnieniu w oponach, obciążeniu osi czy stanie technicznym hamulców. Systemy te, zintegrowane z oprogramowaniem do zarządzania flotą (TMS), pozwalają na optymalizację tras, prewencję awarii i zwiększenie bezpieczeństwa. Innym kierunkiem rozwoju jest dalsze obniżanie masy własnej poprzez zastosowanie nowych stopów metali i kompozytów, co pozwala zwiększyć teoretyczną ładowność i efektywność transportu.
